Современная пневматика – это отрасль инженерии, которая в значительной степени базируется на законах физики газов. Одним из фундаментальных законов, без которого невозможно понять поведение сжатого воздуха в промышленных системах, есть закон Авогадро. Хотя, на первый взгляд, оно связано преимущественно с химией и молекулярным описанием вещества, оно также имеет ключевое значение в технике, особенно в пневматике. В этой статье мы объясним, в чем состоит закон Авогадро, какие практические последствия он имеет для работы пневматических установок и как известные производители, такие как Festo, учитывают принципы, вытекающие из этого закона, в своем предложении оборудования и систем.

Закон Авогадро – сущность и определение

Закон Авогадро, сформулированный в 1811 году итальянским ученым Амедеем Авогадро, говорит:

"Равные объемы всех газов, находящихся в одинаковых условиях давления и температуры, содержат одинаковое количество молекул".

С математической точки зрения этот закон можно представить формулой:

где:

V – объем газа,
n – количество молей газа.

Это означает, что объем газа пропорционален количеству молов, при условии постоянного давления и температуры.

Благодаря этому закон Авогадро стал основой для определения константы Авогадро (NA), то есть количества молекул в одном моле вещества, равное:

NA ≈ 6,022 × 1023 молекул/моль

Авогадро в промышленной пневматике

1. Поведение газов в пневматических системах

Пневматика базируется на сжатом воздухе, то есть газе, который ведет себя в соответствии с законами идеальных газов в большинстве диапазонов промышленных давлений. Понимание того, сколько молекул (молов) содержится в данном объеме сжатого воздуха, является ключевым для:

проектирование резервуаров под давлением,
выбора клапанов,
регулировка потока,
контроль скорости исполнительных элементов (например, силовых приводов).

Закон Авогадро позволяет предугадать изменения объема газа при изменении его молярной массы или при введении газов с разными свойствами в пневматические системы.

2. Роль в расчетах потока

В инженерной практике важен перерасчет массы газа в объем при определенных условиях. В пневматике часто применяется перерасчет потока, выраженного в таких нормах, как:

Нл/мин (нормальный литр в минуту) – поток в условиях отсчета (0°C, 1 атм),
Sl/min (стандартные литры в минуту) – поток в стандартных условиях (20°C, 1 атм).

Закон Авогадро является основой этих перерасчетов, поскольку он определяет, сколько молей газа содержится в данном объеме в стандартных условиях.

3. Подбор пневматических компонентов

Знание закона Авогадро помогает:

определять количество газа, необходимое для выполнения определенной работы (например, перемещение поршня на определенный ход),
рассчитывать потери давления в установках,
проектировать системы с точки зрения производительности и энергоэффективности.

К примеру, в пневматических системах Festo указанные расходы часто относятся к объему газа в нормальных условиях, что требует учета закона Авогадро при пересчете на реальные условия.

Практический пример – пневматический повод

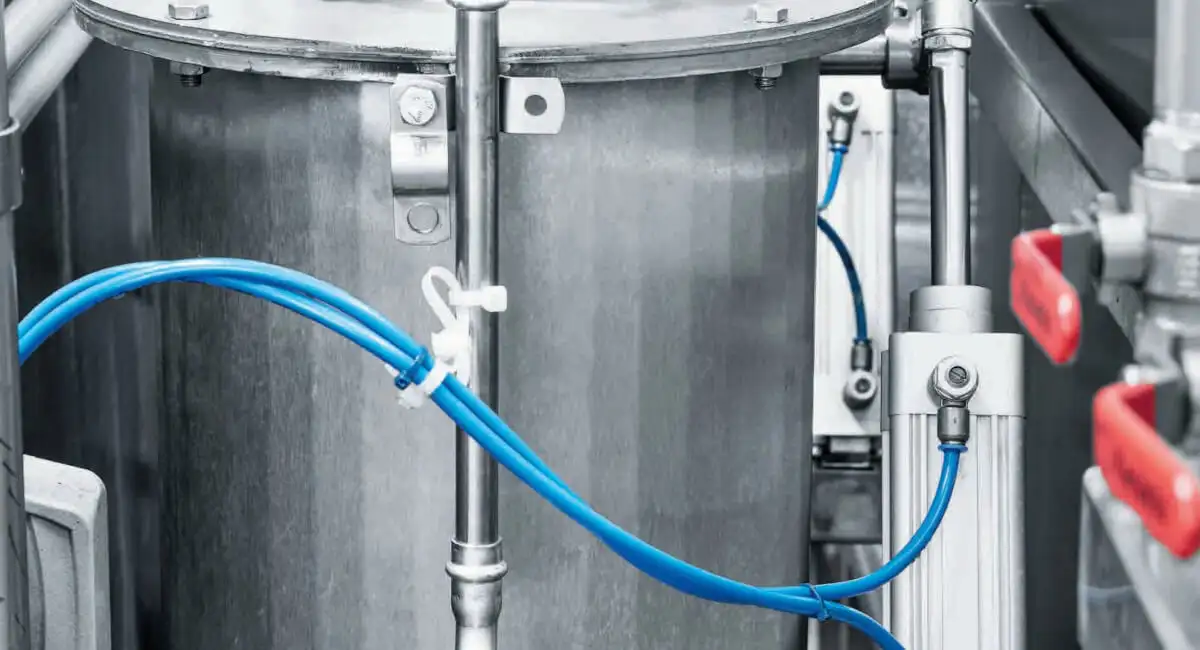

Система контролю швидкості пневматичних циліндрів на промисловому обладнанні згідно з принципами закону Авогадро

Рассмотрим пневматический цилиндр диаметром поршня 50 мм и ходом 100 мм. Чтобы вычислить сколько молей воздуха нужно для заполнения камеры цилиндра при давлении 6 бар (abs), воспользуемся формулой идеального газа:

pV = nRT

Где:

p – давление (в Па),
V – объем (в м³),
n – количество молей,
R – газовая постоянная (8,314 Дж/моль·К),
T – температура (в К).

Рассчитываем объем камеры:

Подставляя в уравнение идеального газа (при T = 293 K):

Благодаря закону Авогадро мы знаем, что каждые 0,048 моля содержат примерно 2,89×10 22 молекул воздуха. Эта информация имеет практическое значение при расчете расхода энергии, необходимой для сжатия воздуха, и выборе компрессора с соответствующей производительностью.

Закон Авогадро и энергоэффективность в пневматике

В эпоху Индустрии 4.0 растет значение энергоэффективности. Уменьшение потребления сжатого воздуха означает реальную экономию, поскольку производство 1 Nm³ воздуха под давлением 6 бар может стоить даже несколько десятков копеек. Закон Авогадро позволяет легко вычислить, сколько газа фактически потребляет данная операция и как это можно оптимизировать.

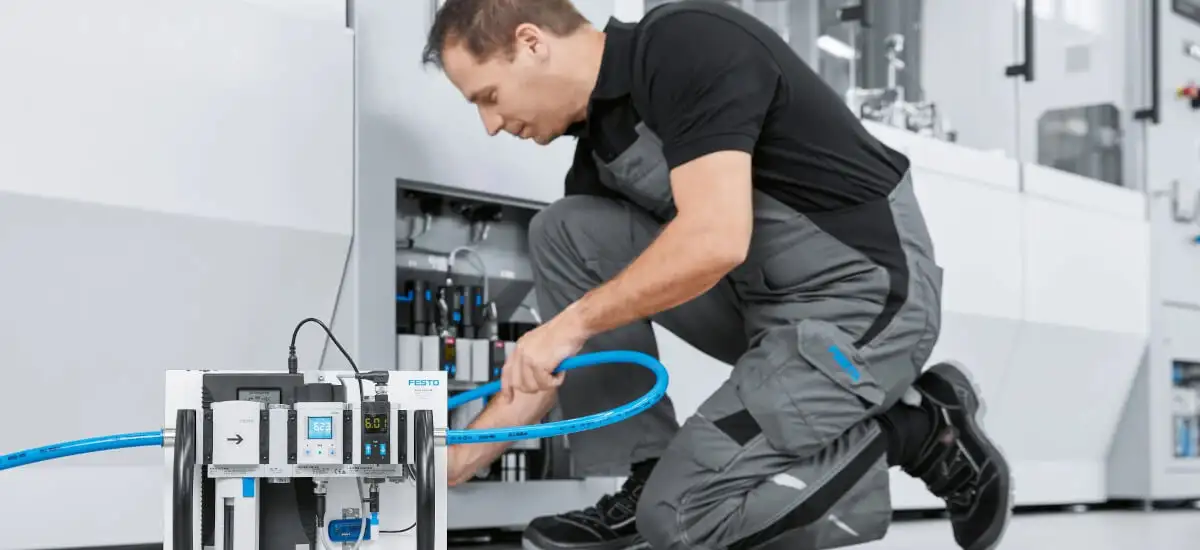

Спеціаліст налаштовує енергоефективне пневматичне обладнання Festo в рамках концепції Індустрія 4.0 та закону Авогадро

Festo предлагает цифровые инструменты, например Festo Energy Saving Services, анализирующие потоки в установках, основываясь, среди прочего, на газовых законах. Благодаря этому можно идентифицировать точки избыточного потребления сжатого воздуха.

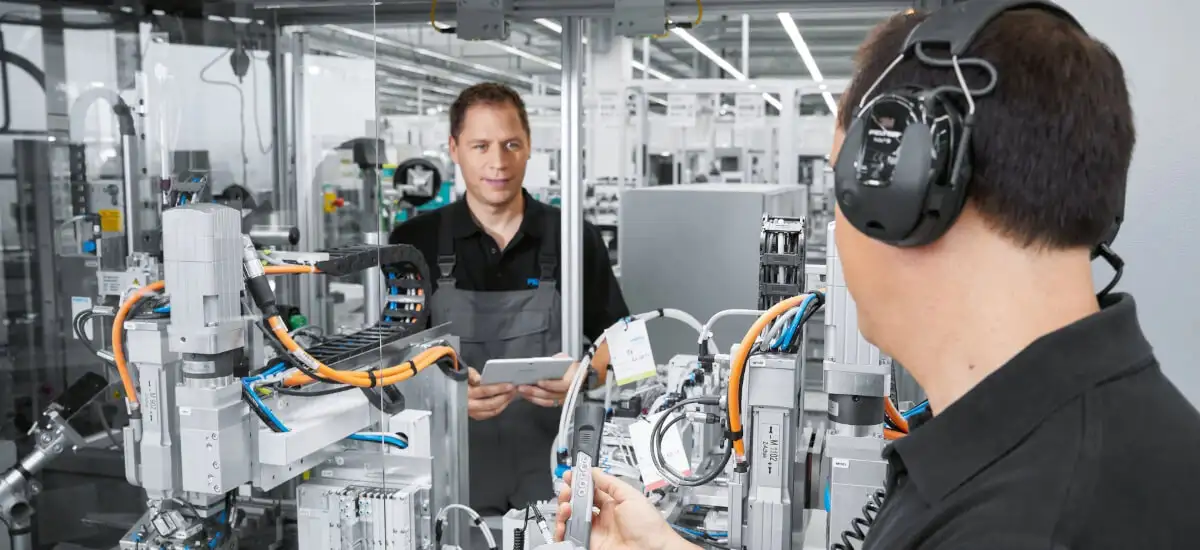

Фахівці проводять енергоаудит та сервісне обслуговування пневматичних систем Festo для оптимізації витрат стисненого повітря

Festo и практическое применение закона Авогадро

Пропорциональные клапаны и регуляторы давления

Продукты Festo, такие как:

VPPM – пропорциональные клапаны,

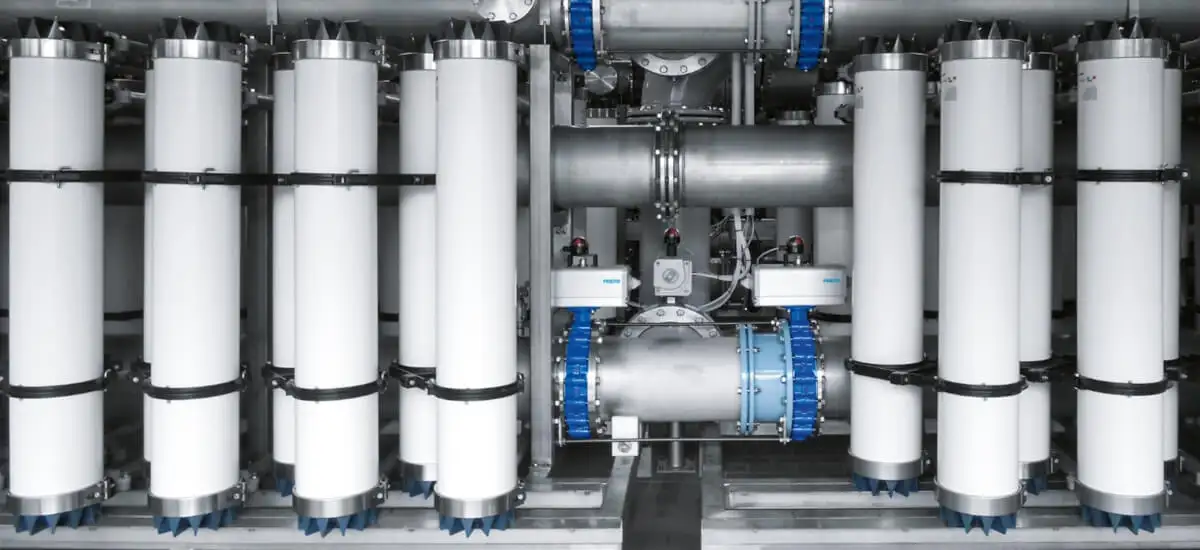

Пропорційні клапани тиску Festo VPPM у промисловій пневматичній системі для точного регулювання потоку газу

MS6/12 – модули подготовки сжатого воздуха,
VEAA, VEAB – клапаны для точной регулировки потока,

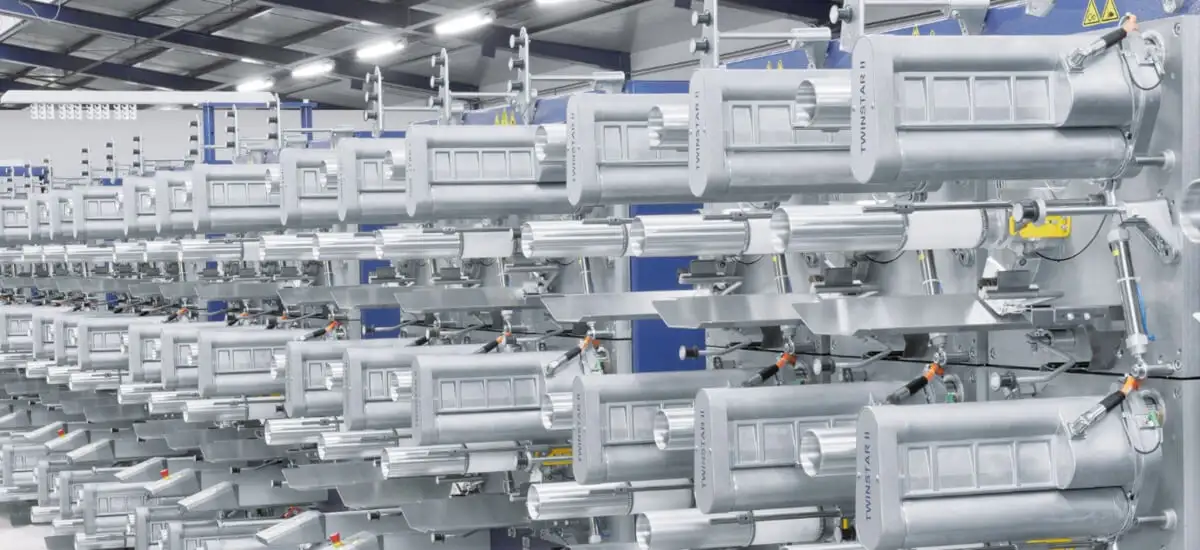

Масштабна промислова установка з клапанами регулювання потоку Festo серій VEAA та VEAB для автоматизації пневматичних процесів

разрабатываются с учетом свойств газов, вытекающих из закона Авогадро. Это позволяет точно контролировать объем газа в промышленных процессах.

Системы мониторинга потребления сжатого воздуха

Festo предлагает датчики потока, такие как SFAH или SFAB, измеряющие объемный поток в Nm³/h, то есть в соответствии с законом Авогадро. Это позволяет легко рассчитать фактический расход энергии сжатого воздуха.

Программное обеспечение для моделирования

Festo также предлагает инструменты для моделирования (например Festo FluidSIM), позволяющие моделировать пневматические установки, где расходы и давление рассчитываются на основе фундаментальных газовых законов, включая закон Авогадро.

Закон Авогадро и контроль качества сжатого воздуха

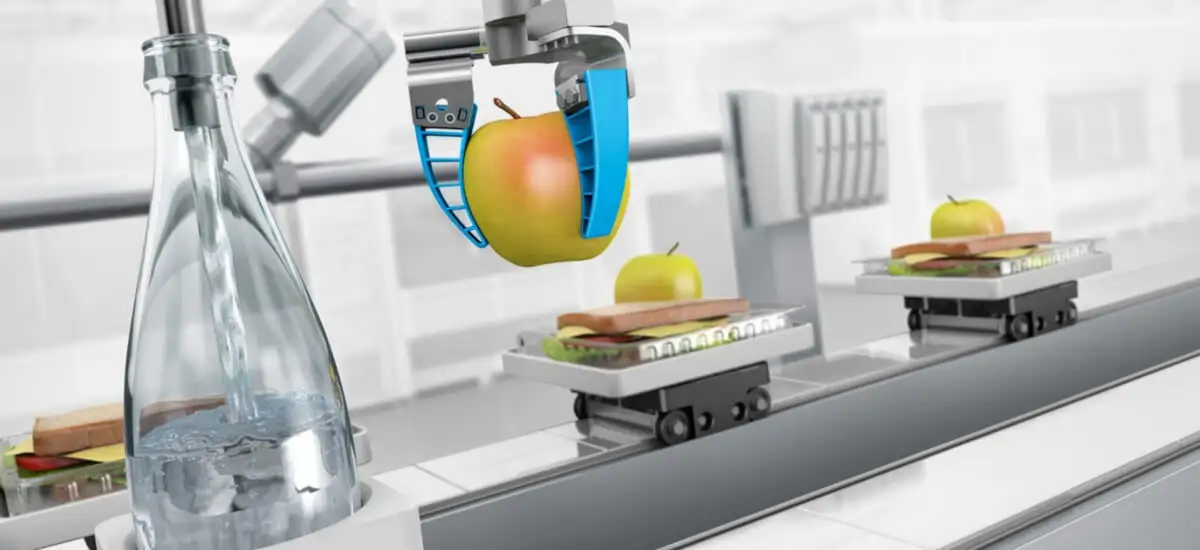

Візуалізація роботи автоматизованої лінії з пневматичним захватом, спроєктованої за допомогою ПЗ Festo FluidSim та закону Авогадро

Кроме аспектов потока и количества, закон Авогадро имеет опосредованное значение в контексте чистоты сжатого воздуха. Поскольку мы знаем, сколько молекул газа содержится в данном объеме, мы можем определить, какое количество молекул загрязнений (например, масла, воды, твердых частиц) приходится на единицу объема газа. Это, в свою очередь, имеет прямое влияние на:

соблюдение стандартов ISO 8573-1 (классы чистоты сжатого воздуха),
безопасность производственных процессов (особенно в пищевой, фармацевтической или электронной промышленности),
долговечность пневматических элементов, таких как цилиндры или клапаны.

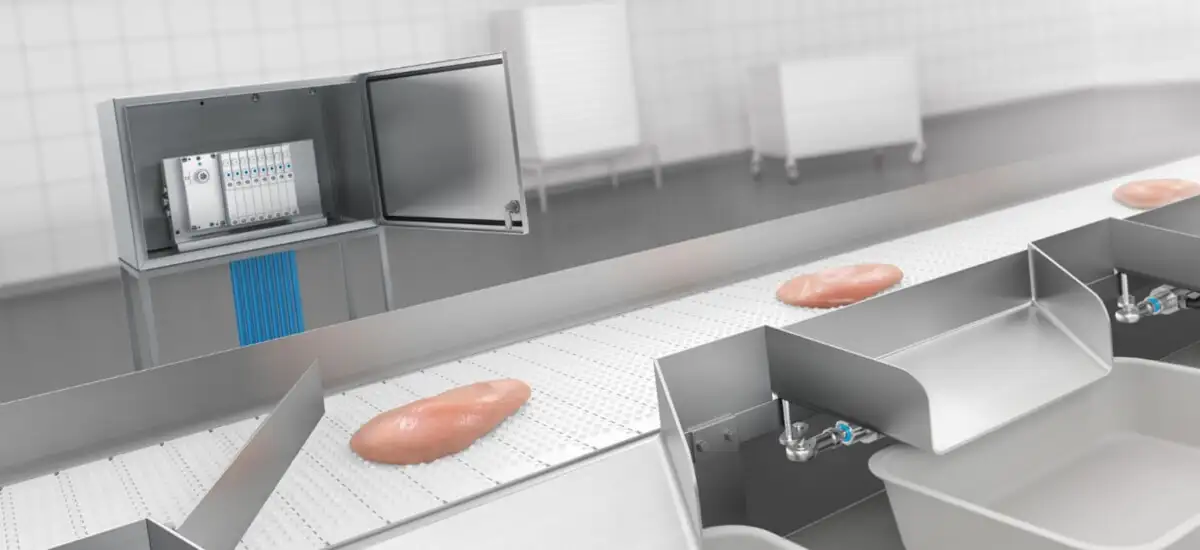

Система контролю якості стисненого повітря за стандартом ISO 8573 на харчовому виробництві згідно з принципами закону Авогадро

С точки зрения инженера-пневматика, контроль качества сжатого воздуха столь же важен, как и регулирование потока и давления. Здесь на помощь приходят современные измерительные системы, в частности, предлагаемые компанией CS Instruments.

CS Instruments – точный мониторинг сжатого воздуха

Кто такая CS Instruments?

CS Instruments – немецкая компания, специализирующаяся на разработке и производстве приборов для измерения и мониторинга параметров сжатого воздуха и технических газов. Их решения включают, в частности:

измерение потока,
измерение точки росы,
обнаружение утечек,
анализ качества воздуха,
мониторинг энергопотребления.

Все эти устройства используют – хотя и косвенно – положения закона Авогадро, поскольку перечисляют результаты измерений в объемные, массовые или молекулярные единицы, что является ключевым в газовой инженерии.

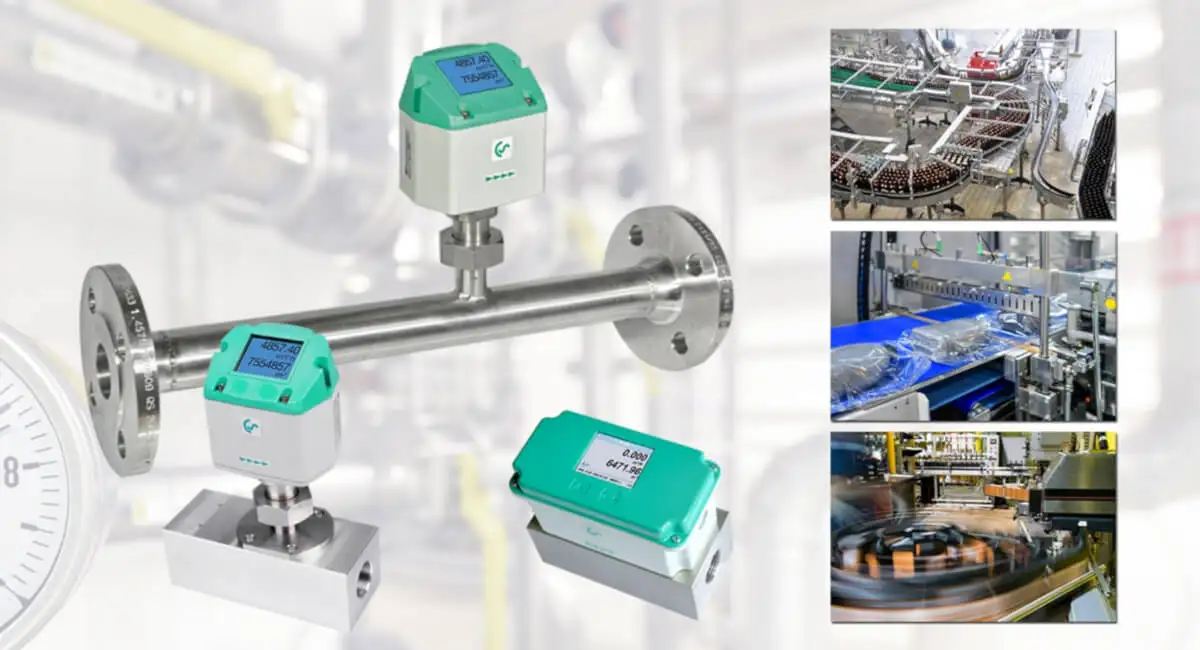

Обладнання CS Instruments для моніторингу витрат стисненого повітря та контролю параметрів газу згідно з законом Авогадро

Применение закона Авогадро в продуктах CS Instruments

Массовые и объемные расходомеры

Продукты CS Instruments, такие как:

VA 520/570 – термические массовые расходомеры,
VA 500/550 – расходомеры для трубопроводов большого диаметра,

пересчитывают массовый поток газа в объемный (или наоборот). Закон Авогадро является основой этих перерасчетов, поскольку определяет соотношение между количеством молей газа и объемом при определенных условиях давления и температуры.

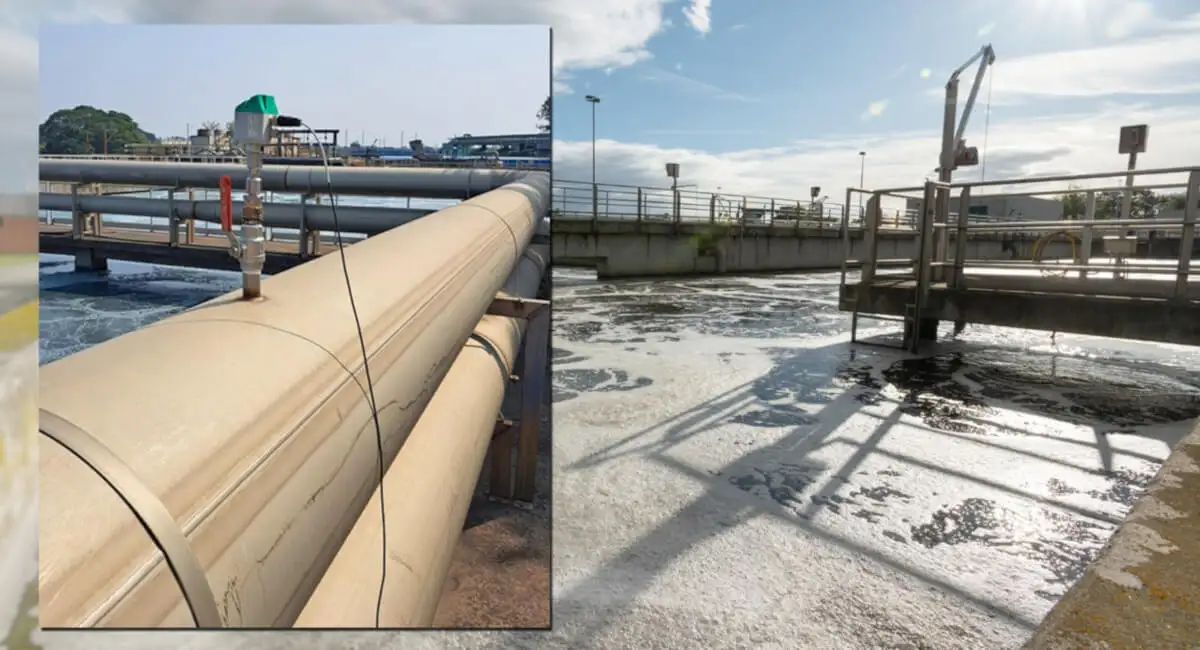

Промисловий датчик CS Instruments серії VA520-570 для вимірювання потоку газу на очисних спорудах згідно з законом Авогадро

Пример:

Поток 200 Nm³/h в нормальных условиях соответствует определенному количеству молей газа независимо от типа газа. Однако в случае другого газа (например азота вместо воздуха) масса потока может быть другой, несмотря на одинаковое количество молей. Именно закон Авогадро позволяет производить такие перерасчеты в приборах CS Instruments.

Измерение точки росы

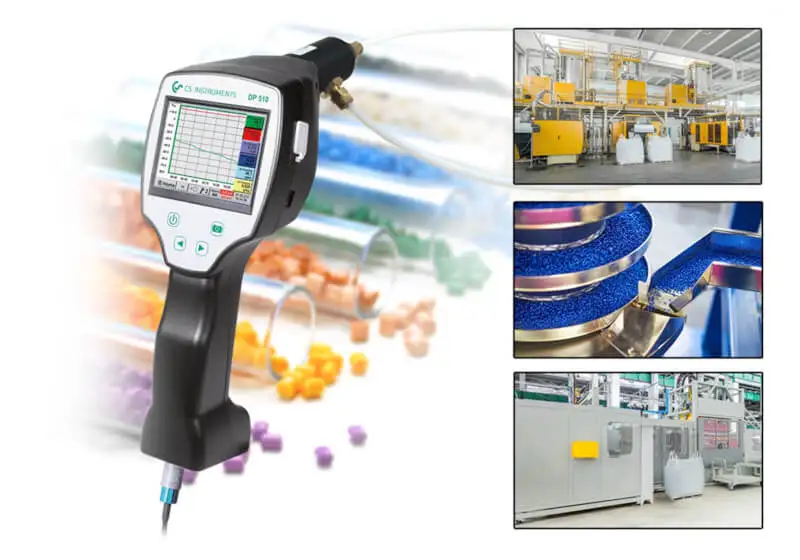

Портативний прилад CS Instruments DP 500/510 для вимірювання точки роси та вологості газу в промислових пневмосистемах

Другим важным аспектом является точка росы, определяющая количество водяных паров в сжатом воздухе. Такие устройства, как:

DP 500/510 – мобильные измерители точки росы,
FA 510/515 – датчики точки росы,

определяют концентрацию водяного пара в газе. С точки зрения закона Авогадро, мы можем выразить количество водяных паров в мольных единицах на единицу объема сжатого воздуха. Это имеет ключевое значение в отраслях, где влажность воздуха должна быть строго контролируемой (например, фармацевтика, электроника, пищевая промышленность).

Схема інтеграції датчиків CS Instruments FA 510/515 для моніторингу точки роси та тиску в промисловій пневмосистемі згідно з законом Авогадро

Анализ качества воздуха

Закон Авогадро также является основой для определения количества твердых частиц в единицах объема газа, необходимых в анализаторах качества сжатого воздуха, таких как:

PC 400 – счетчик частиц,
OIL-Check 500 – анализатор содержания масла в сжатом воздухе.

Если в 1 м 3 сжатого воздуха содержится, например, 1000 твердых частиц, закон Авогадро позволяет оценить их долю относительно количества молекул воздуха. Это имеет ключевое значение для проверки соответствия стандартам ISO 8573-1.

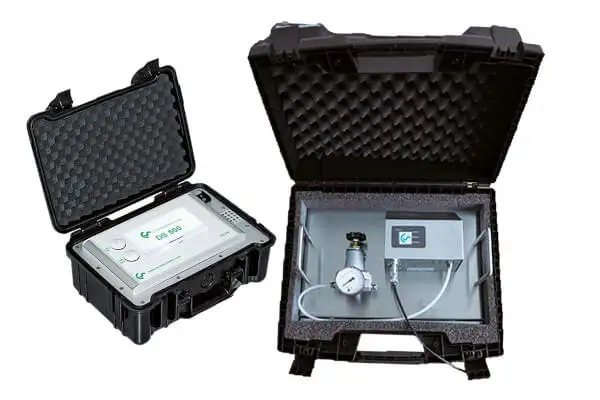

Професійне обладнання для аналізу якості стисненого повітря та лічильник часток PC 400 у захисних кейсах

Выявление истоков

Утечка сжатого воздуха означает ненужные потери энергии. Закон Авогадро позволяет перечислить потери, выраженные в м³/ч, в реальные затраты энергии. CS Instruments предлагает следующие решения:

LD 500/510 – ультразвуковые детекторы утечек,

LDS 1000 – усовершенствованная система мониторинга потерь воздуха.

Благодаря этому можно определить, сколько молей (т.е. реально – сколько молекул газа) вытекает из установки в результате негерметичности, а значит – сколько стоит каждая утечка.

Синергия Festo и CS Instruments в современных пневматических системах

Інфографіка синергії обладнання Festo та CS Instruments у промисловості 4.0 для моніторингу витоків повітря та енергоефективності

Пример встроенной системы

Представим себе промышленное предприятие, на котором используются:

Festo – как поставщик приводов, клапанов, блоков подготовки воздуха и контроллеров,
CS Instruments – как поставщик датчиков расхода, точки росы, анализаторов качества воздуха и детекторов утечек.

Благодаря этой синергии завод может:

✓ Точно регулировать поток сжатого воздуха (Festo),

✓ Мониторить его качество и потери (CS Instruments),

✓ Оптимизировать потребление энергии, используя данные о фактическом количестве молей газа в системе (закон Авогадро).

Это решение отвечает требованиям Индустрии 4.0, в которой измерительные данные являются ключом к оптимизации процессов.

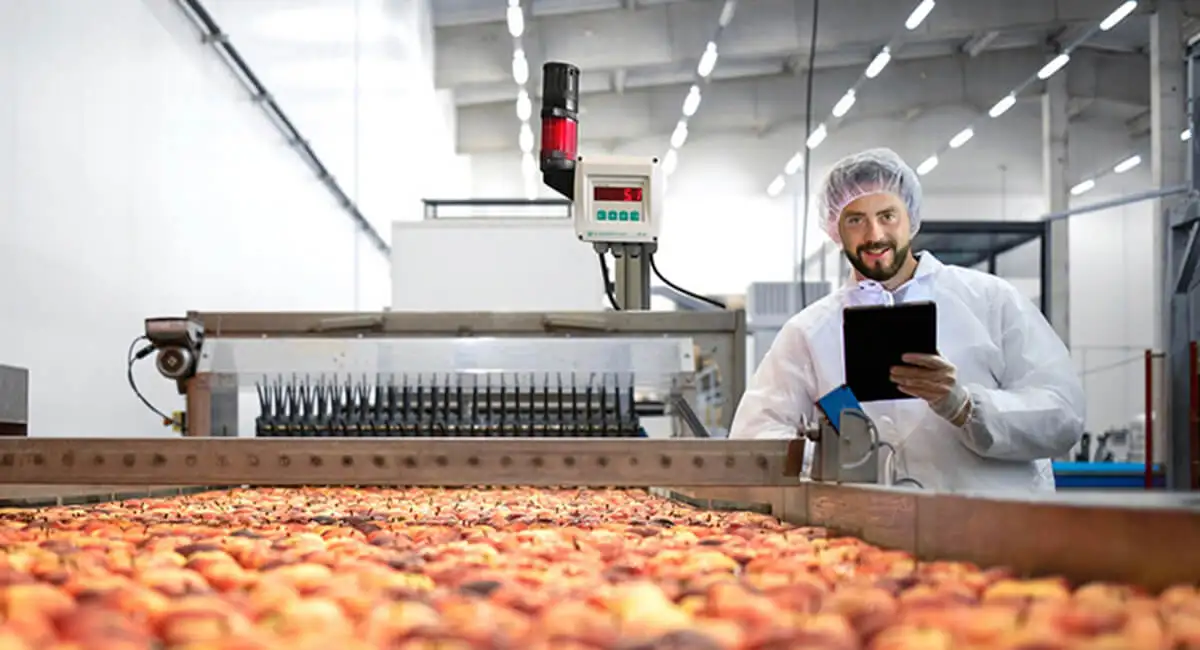

Точне проєктування та моніторинг пневматичних систем на харчовому виробництві з використанням закону Авогадро

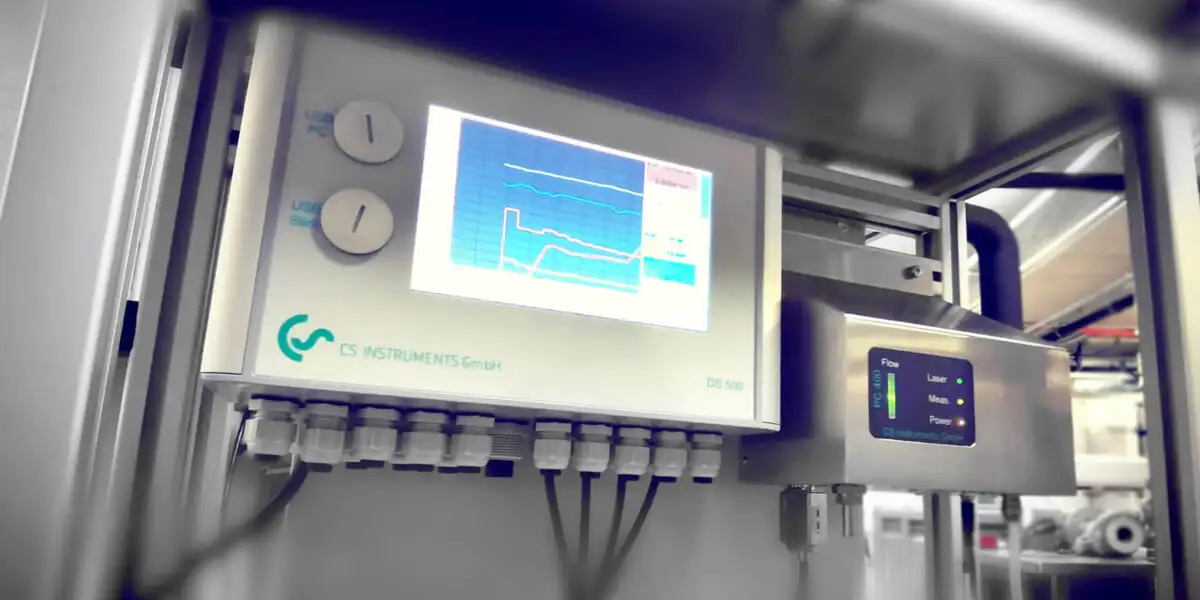

Практические преимущества знания закона Авогадро в контексте Festo и CS Instruments

Более точное проектирование пневматических систем – правильные расчеты объема и количества газа позволяют подобрать оборудование. я с соответствующими параметрами.
Экономия энергии – знание закона Авогадро позволяет предсказать, сколько энергии требуется для сжатия определенного количества газа.
Контроль качества сжатого воздуха – определение количества частиц загрязнений или водяных паров относительно количества молей газа является основой работы измерительных приборов CS Instruments.
Точное управление затратами – возможность рассчитать стоимость каждого Nm³ сжатого воздуха позволяет управлять бюджетом производства.
Повышенная надежность установки – устранение загрязнений и утечек продлевает срок службы пневматических компонентов, таких как клапаны, приводы или элементы управления.
