Сучасна пневматика — це галузь інженерії, яка значною мірою базується на законах фізики газів. Одним із фундаментальних законів, без якого неможливо зрозуміти поведінку стисненого повітря в промислових системах, є закон Авогадро. Хоча на перший погляд воно пов'язане переважно з хімією та молекулярним описом речовини, воно також має ключове значення в техніці, особливо в пневматиці. У цій статті ми пояснимо, у чому полягає закон Авогадро, які практичні наслідки він має для роботи пневматичних установок і як відомі виробники, такі як Festo, враховують принципи, що випливають з цього закону, у своїй пропозиції обладнання та систем.

Закон Авогадро – суть і визначення

Закон Авогадро, сформульований у 1811 році італійським вченим Амедеєм Авогадро, гласить:

«Рівні об'єми всіх газів, що знаходяться в однакових умовах тиску і температури, містять однакову кількість молекул».

З математичної точки зору це закон можна представити формулою:

де:

V – об'єм газу,
n – кількість молів газу.

Це означає, що об'єм газу пропорційний кількості молів, за умови постійного тиску і температури.

Завдяки цьому закон Авогадро став основою для визначення константи Авогадро (NA), тобто кількості молекул в одному молі речовини, що дорівнює:

NA ≈ 6,022 × 1023 молекул / моль

Значення закону Авогадро в промисловій пневматиці

1. Поведінка газів у пневматичних системах

Пневматика базується на стисненому повітрі, тобто газі, який поводиться відповідно до законів ідеальних газів у більшості діапазонів промислових тисків. Розуміння того, скільки молекул (молів) міститься в даному об'ємі стисненого повітря, є ключовим для:

проектування резервуарів під тиском,
вибору клапанів,
регулювання потоку,
контролю швидкості виконавчих елементів (наприклад, силових приводів).

Закон Авогадро дозволяє передбачити зміни об'єму газу при зміні його молярної маси або при введенні газів з різними властивостями в пневматичні системи.

2. Роль у розрахунках потоку

В інженерній практиці важливим є перерахунок маси газу в об'єм за певних умов. У пневматиці часто застосовується перерахунок потоку, вираженого в таких нормах, як:

Нл/хв (нормальний літр на хвилину) – потік в умовах відліку (0°C, 1 атм),
Sl/min (стандартних літрів на хвилину) – потік в стандартних умовах (20°C, 1 атм).

Закон Авогадро є основою цих перерахунків, оскільки він визначає, скільки молей газу вміщується в даному об'ємі в стандартних умовах.

3. Підбір пневматичних компонентів

Знання закону Авогадро допомагає:

визначати кількість газу, необхідну для виконання певної роботи (наприклад, переміщення поршня на певний хід),
розраховувати втрати тиску в установках,
проектувати системи з точки зору продуктивності та енергоефективності.

Наприклад, у пневматичних системах Festo вказані витрати часто відносяться до об'єму газу в нормальних умовах, що вимагає врахування закону Авогадро при перерахунку на реальні умови.

Практичний приклад – пневматичний привід

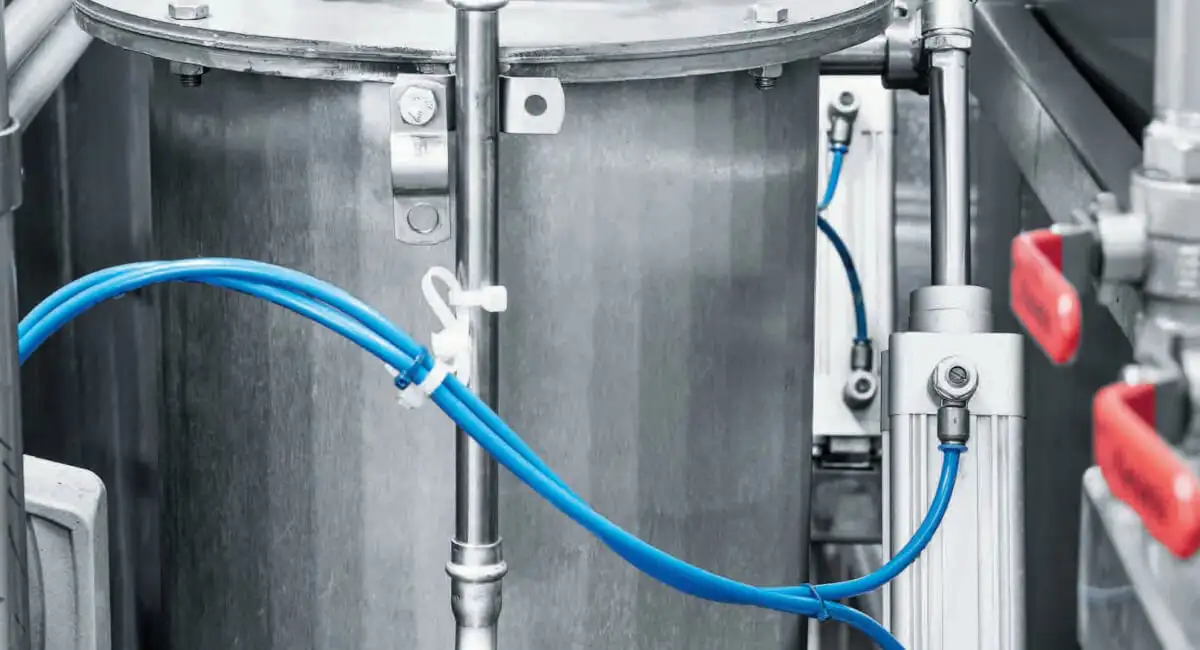

Система контролю швидкості пневматичних циліндрів на промисловому обладнанні згідно з принципами закону Авогадро

Розглянемо пневматичний циліндр з діаметром поршня 50 мм і ходом 100 мм. Щоб обчислити, скільки молей повітря потрібно для заповнення камери циліндра при тиску 6 бар (abs), скористаємося формулою ідеального газу:

pV = nRT

Де:

p – тиск (в Па),
V – об'єм (в м³),
n – кількість молей,
R – газова постійна (8,314 Дж/моль·К),
T – температура (в К).

Розраховуємо об'єм камери:

Підставляючи в рівняння ідеального газу (при T = 293 K):

Завдяки закону Авогадро ми знаємо, що кожні 0,048 моля містять приблизно 2,89×1022 молекул повітря. Ця інформація має практичне значення при розрахунку витрат енергії, необхідної для стиснення повітря, та виборі компресора з відповідною продуктивністю.

Закон Авогадро та енергоефективність у пневматиці

В епоху Індустрії 4.0 зростає значення енергоефективності. Зменшення споживання стисненого повітря означає реальну економію, оскільки виробництво 1 Nm³ повітря під тиском 6 бар може коштувати навіть кілька десятків копійок. Закон Авогадро дозволяє легко обчислити, скільки газу фактично споживає дана операція і як це можна оптимізувати.

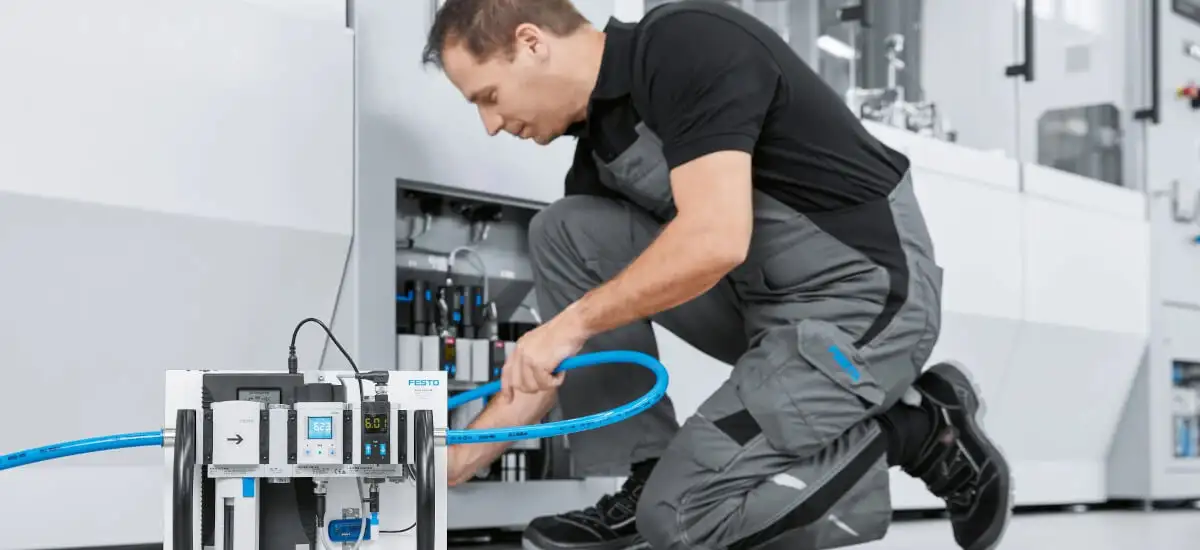

Спеціаліст налаштовує енергоефективне пневматичне обладнання Festo в рамках концепції Індустрія 4.0 та закону Авогадро

Festo пропонує цифрові інструменти, наприклад Festo Energy Saving Services, які аналізують потоки в установках, базуючись, серед іншого, на газових законах. Завдяки цьому можна ідентифікувати точки надмірного споживання стисненого повітря.

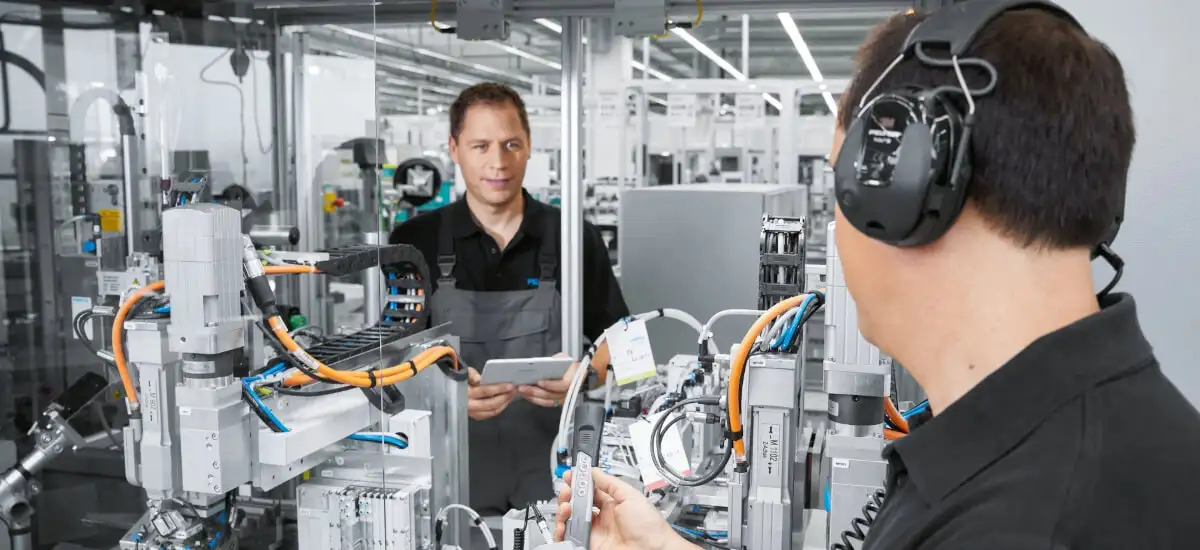

Фахівці проводять енергоаудит та сервісне обслуговування пневматичних систем Festo для оптимізації витрат стисненого повітря

Festo та практичне застосування закону Авогадро

Пропорційні клапани та регулятори тиску

Продукти Festo, такі як:

VPPM – пропорційні клапани,

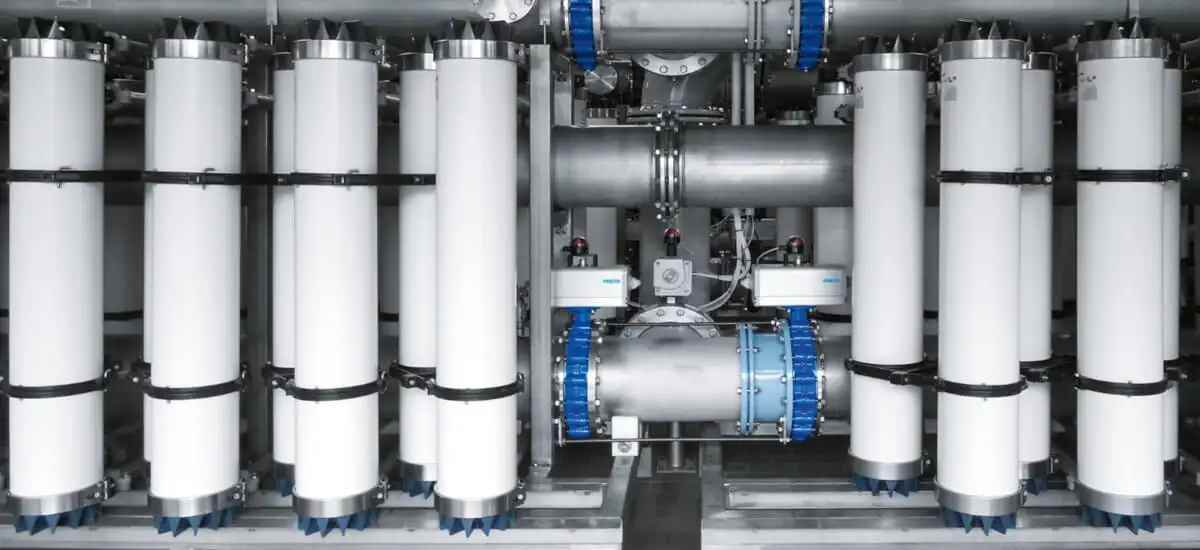

Пропорційні клапани тиску Festo VPPM у промисловій пневматичній системі для точного регулювання потоку газу

MS6/12 – модулі підготовки стисненого повітря,
VEAA, VEAB – клапани для точного регулювання потоку,

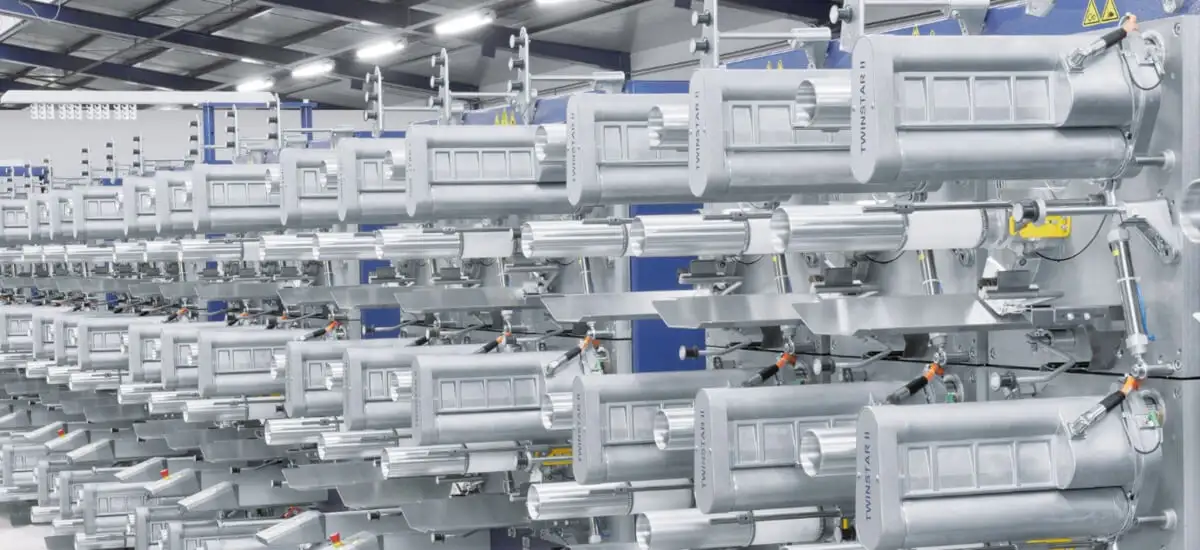

Масштабна промислова установка з клапанами регулювання потоку Festo серій VEAA та VEAB для автоматизації пневматичних процесів

розробляються з урахуванням властивостей газів, що випливають із закону Авогадро. Це дозволяє точно контролювати обсяги газу в промислових процесах.

Системи моніторингу споживання стисненого повітря

Festo пропонує датчики потоку, такі як SFAH або SFAB, які вимірюють об'ємний потік в Nm³/h, тобто відповідно до закону Авогадро. Це дозволяє легко розрахувати фактичні витрати енергії стисненого повітря.

Програмне забезпечення для моделювання

Festo також пропонує інструменти для моделювання (наприклад, Festo FluidSIM), що дозволяють моделювати пневматичні установки, де витрати і тиск розраховуються на основі фундаментальних газових законів, включаючи закон Авогадро.

Закон Авогадро і контроль якості стисненого повітря

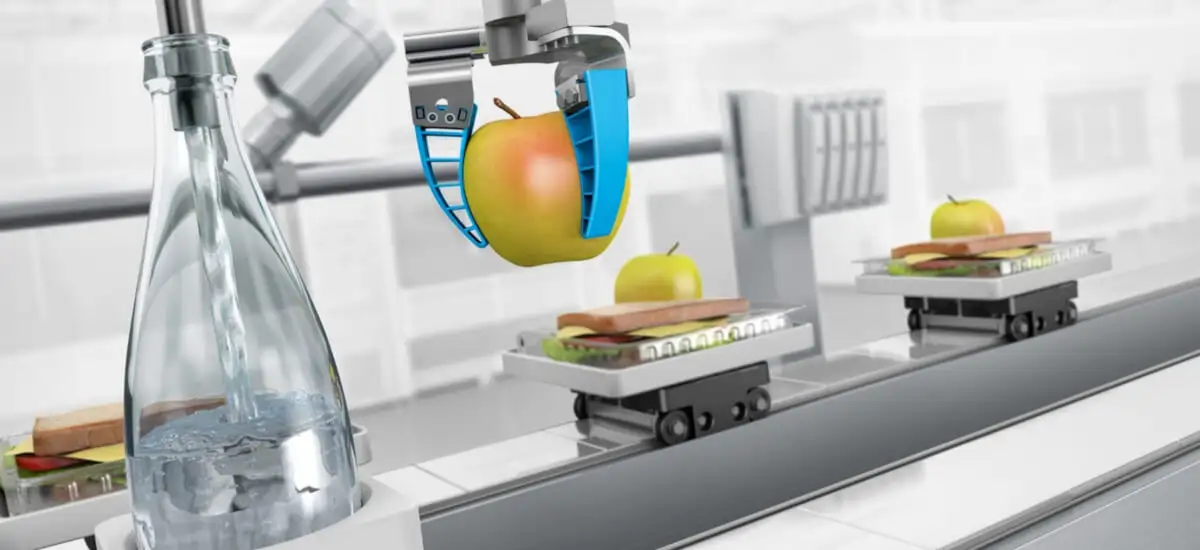

Візуалізація роботи автоматизованої лінії з пневматичним захватом, спроєктованої за допомогою ПЗ Festo FluidSim та закону Авогадро

Окрім аспектів потоку та кількості, закон Авогадро має опосередковане значення в контексті чистоти стисненого повітря. Оскільки ми знаємо, скільки молекул газу вміщується в даному об'ємі, ми можемо визначити, яка кількість молекул забруднень (наприклад, масла, води, твердих частинок) припадає на одиницю об'єму газу. Це, в свою чергу, має прямий вплив на:

дотримання стандартів ISO 8573-1 (класи чистоти стисненого повітря),
безпеку виробничих процесів (особливо в харчовій, фармацевтичній або електронній промисловості),
довговічність пневматичних елементів, таких як циліндри або клапани.

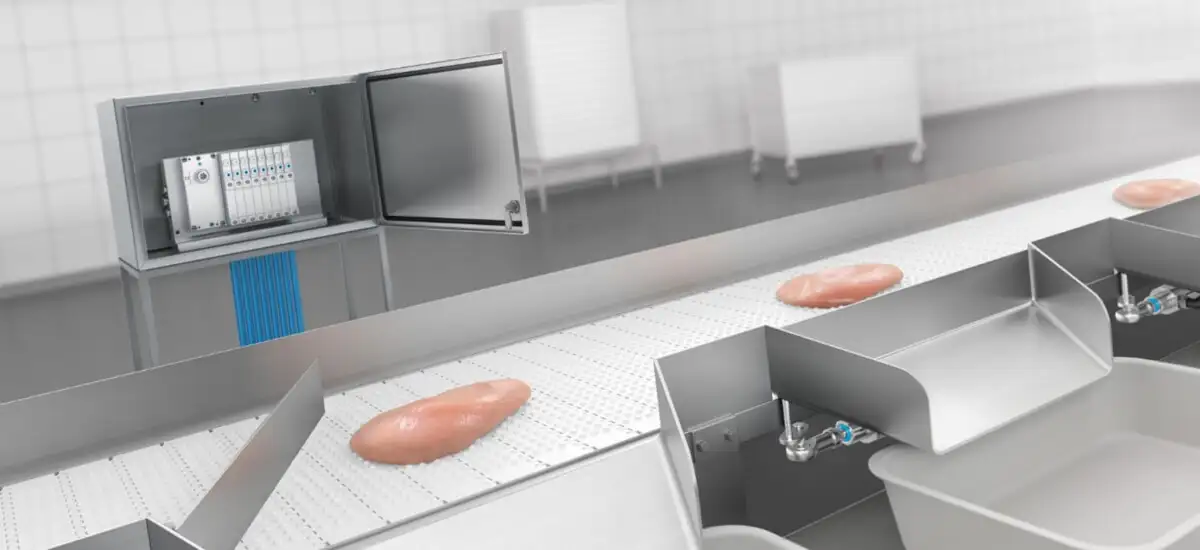

Система контролю якості стисненого повітря за стандартом ISO 8573 на харчовому виробництві згідно з принципами закону Авогадро

З точки зору інженера-пневматика, контроль якості стисненого повітря є настільки ж важливим, як і регулювання потоку та тиску. Тут на допомогу приходять сучасні вимірювальні системи, зокрема ті, що пропонує компанія CS Instruments.

CS Instruments – точний моніторинг стисненого повітря

Хто така CS Instruments?

CS Instruments – німецька компанія, що спеціалізується на розробці та виробництві приладів для вимірювання та моніторингу параметрів стисненого повітря та технічних газів. Їхні рішення включають, зокрема:

вимірювання потоку,
вимірювання точки роси,
виявлення витоків,
аналіз якості повітря,
моніторинг енергоспоживання.

Всі ці пристрої використовують – хоча і опосередковано – положення закону Авогадро, оскільки перераховують результати вимірювань у об'ємні, масові або молекулярні одиниці, що є ключовим у газовій інженерії.

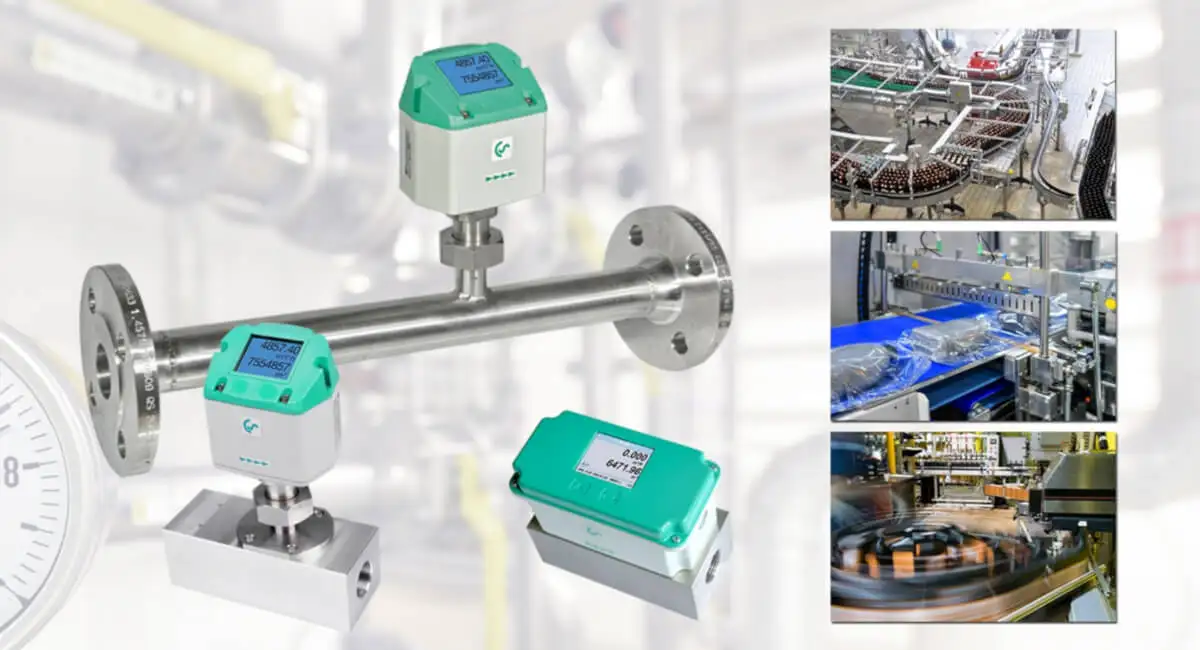

Обладнання CS Instruments для моніторингу витрат стисненого повітря та контролю параметрів газу згідно з законом Авогадро

Застосування закону Авогадро в продуктах CS Instruments

Масові та об'ємні витратоміри

Продукти CS Instruments, такі як:

VA 520/570 – термічні масові витратоміри,
VA 500/550 – витратоміри для трубопроводів великого діаметру,

перераховують масовий потік газу в об'ємний (або навпаки). Закон Авогадро є основою цих перерахунків, оскільки визначає співвідношення між кількістю молей газу та об'ємом за певних умов тиску та температури.

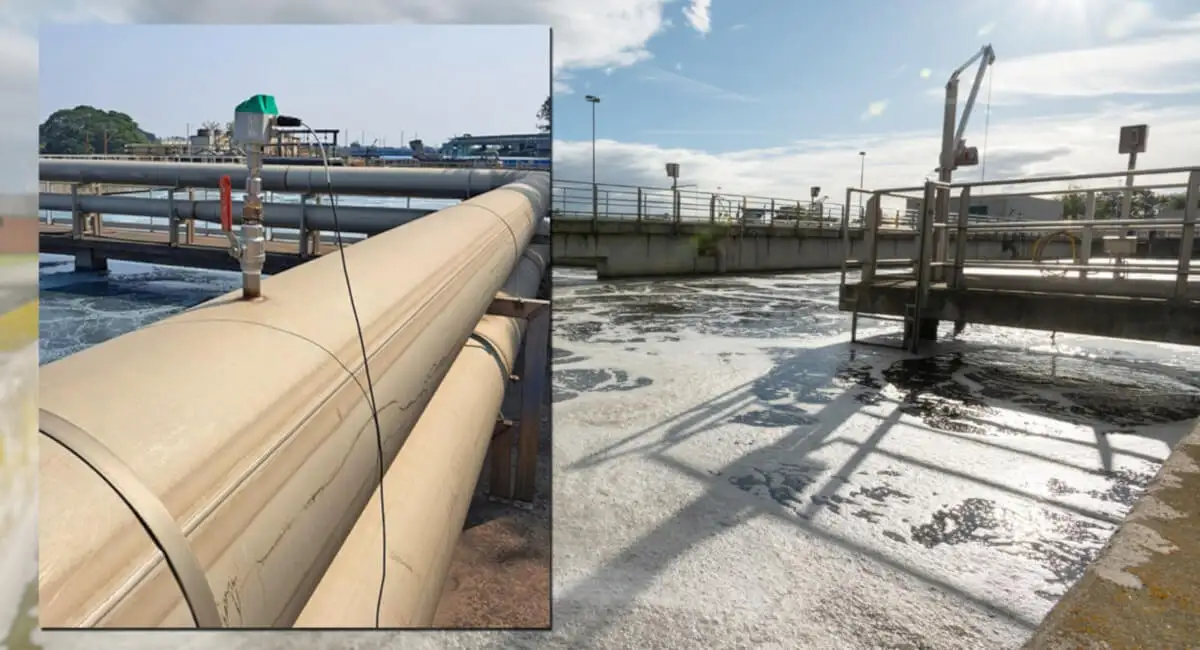

Промисловий датчик CS Instruments серії VA520-570 для вимірювання потоку газу на очисних спорудах згідно з законом Авогадро

Приклад:

Потік 200 Nm³/h в нормальних умовах відповідає певній кількості молей газу, незалежно від типу газу. Однак у випадку іншого газу (наприклад, азоту замість повітря) маса потоку може бути іншою, незважаючи на однакову кількість молей. Саме закон Авогадро дозволяє здійснювати такі перерахунки в приладах CS Instruments.

Вимірювання точки роси

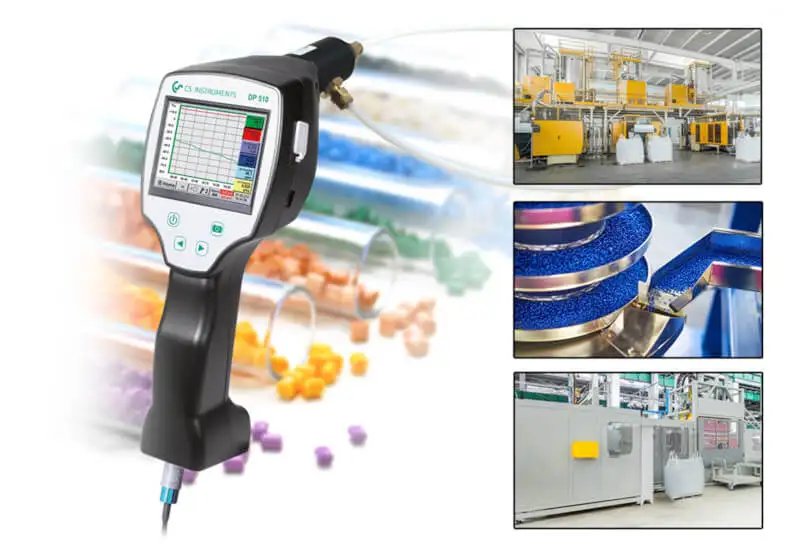

Портативний прилад CS Instruments DP 500/510 для вимірювання точки роси та вологості газу в промислових пневмосистемах

Іншим важливим аспектом є точка роси, яка визначає кількість водяної пари в стисненому повітрі. Такі пристрої, як:

DP 500/510 – мобільні вимірювачі точки роси,
FA 510/515 – датчики точки роси,

визначають концентрацію водяної пари в газі. З точки зору закону Авогадро, ми можемо виразити кількість водяної пари в мольних одиницях на одиницю об'єму стисненого повітря. Це має ключове значення в галузях, де вологість повітря повинна бути суворо контрольована (наприклад, фармацевтика, електроніка, харчова промисловість).

Схема інтеграції датчиків CS Instruments FA 510/515 для моніторингу точки роси та тиску в промисловій пневмосистемі згідно з законом Авогадро

Аналіз якості повітря

Закон Авогадро також є основою для визначення кількості твердих частинок в одиниці об'єму газу, що є необхідним в аналізаторах якості стисненого повітря, таких як:

PC 400 – лічильник частинок,
OIL-Check 500 – аналізатор вмісту масла в стисненому повітрі.

Якщо в 1 м³ стисненого повітря міститься, наприклад, 1000 твердих частинок, закон Авогадро дозволяє оцінити їх частку відносно кількості молекул повітря. Це має ключове значення для перевірки відповідності стандартам ISO 8573-1.

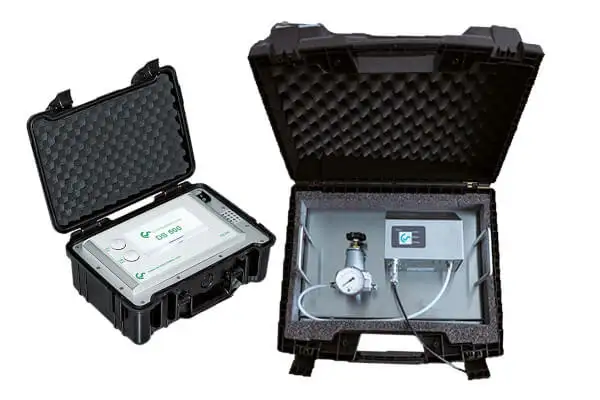

Професійне обладнання для аналізу якості стисненого повітря та лічильник часток PC 400 у захисних кейсах

Виявлення витоків

Витік стисненого повітря означає непотрібні втрати енергії. Закон Авогадро дозволяє перерахувати втрати, виражені в м³/год, у реальні витрати енергії. CS Instruments пропонує такі рішення:

LD 500/510 – ультразвукові детектори витоків,
LDS 1000 – вдосконалена система моніторингу втрат повітря.

Завдяки цьому можна визначити, скільки молей (тобто реально – скільки молекул газу) витікає з установки в результаті негерметичності, а отже – скільки коштує кожна витік.

Синергія Festo і CS Instruments в сучасних пневматичних системах

Інфографіка синергії обладнання Festo та CS Instruments у промисловості 4.0 для моніторингу витоків повітря та енергоефективності

Приклад інтегрованої системи

Уявімо собі промислове підприємство, на якому використовуються:

Festo – як постачальник приводів, клапанів, блоків підготовки повітря та контролерів,
CS Instruments – як постачальник датчиків витрати, точки роси, аналізаторів якості повітря та детекторів витоків.

Завдяки цій синергії завод може:

✓ Точно регулювати потік стисненого повітря (Festo),

✓ Моніторити його якість та втрати (CS Instruments),

✓ Оптимізувати споживання енергії, використовуючи дані про фактичну кількість молей газу в системі (закон Авогадро).

Це рішення відповідає вимогам Індустрії 4.0, в якій вимірювальні дані є ключем до оптимізації процесів.

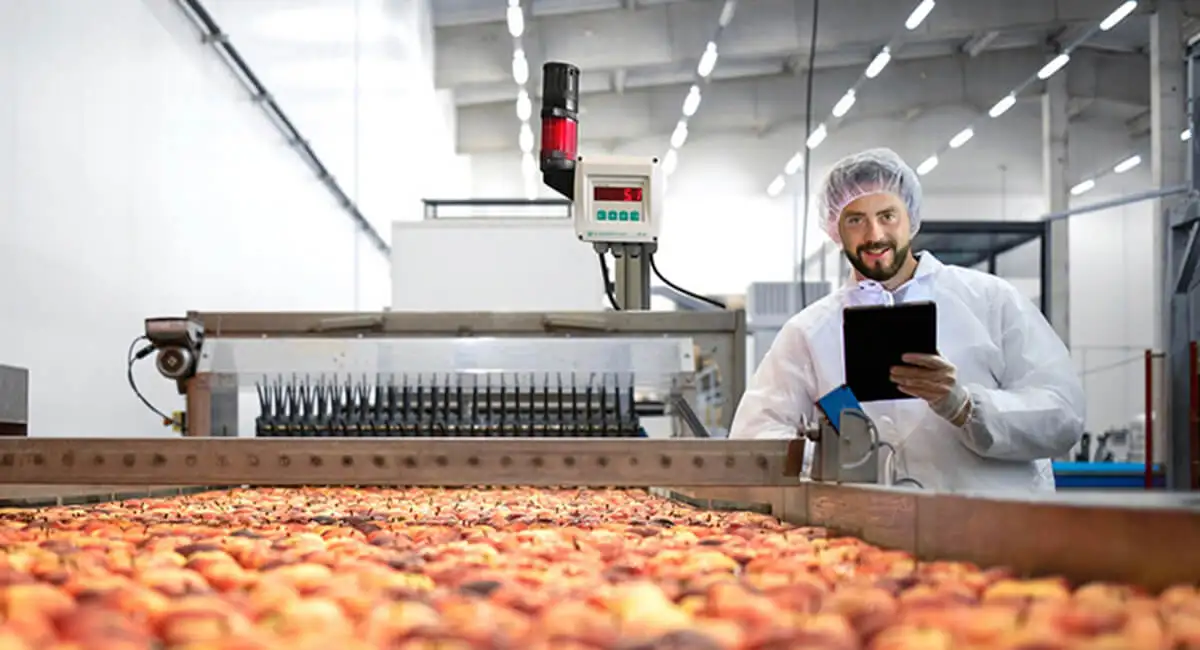

Точне проєктування та моніторинг пневматичних систем на харчовому виробництві з використанням закону Авогадро

Практичні переваги знання закону Авогадро в контексті Festo та CS Instruments

Більш точне проектування пневматичних систем – правильні розрахунки об'єму та кількості газу дозволяють підібрати обладнання з відповідними параметрами.
Економія енергії – знання закону Авогадро дозволяє передбачити, скільки енергії потрібно для стиснення певної кількості газу.
Контроль якості стисненого повітря – визначення кількості частинок забруднень або водяної пари відносно кількості молей газу є основою роботи вимірювальних приладів CS Instruments.
Точне управління витратами – можливість розрахувати вартість кожного Nm³ стисненого повітря дозволяє краще управляти бюджетом виробництва.

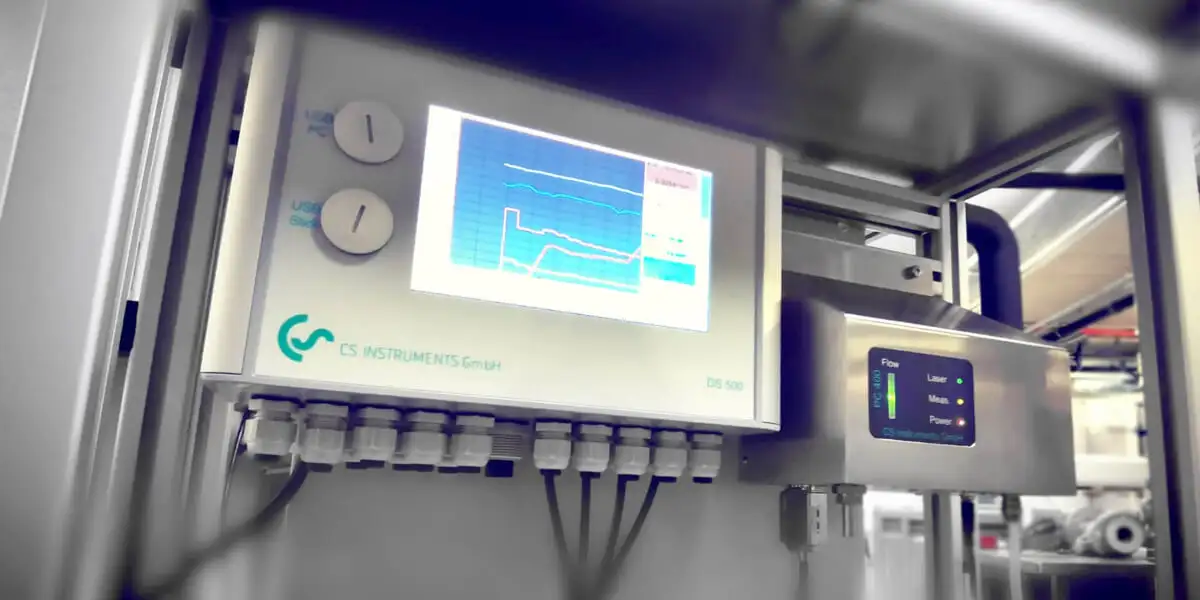

Підвищена надійність установки – усунення забруднень і витоків продовжує термін служби пневматичних компонентів, таких як клапани, приводи або елементи управління.
