Закон Кирхгофа в пневматике и гидравлике
Содержание
Принцип Кирхгофа в промышленной теории.
Закон Кирхгофа в пневматике и гидравлике – аналогии тока и потока.
Кратко о законах Кирхгофа в электротехнике.
Закон I Кирхгофа (закон узлов)
Закон Кирхгофа II (закон контуров)
Закон Кирхгофа в системах потоков.
Закон очков → сумма перепадов давления.
Что дает эта аналогия на практике?.
Festo и закон Кирхгофа – практические решения.
Системы мониторинга потребления воздуха (например, Festo Energy Saving Services)
Программное обеспечение Festo FluidDraw и FluidSIM..
Пример применения закона Кирхгофа на практике.
Отрасли, в которых Kirchhoff играет особенно важную роль.
Принцип Кирхгофа в промышленной теории
Закон Кирхгофа в пневматике и гидравлике – аналогии тока и потока
На первый взгляд, может показаться, что закон Кирхгофа касается исключительно электротехники и теории электрических цепей. Это ошибка! Аналогично электрическому току, текущему в проводах, в пневматике и гидравлике мы имеем объемные или массовые потоки газа или жидкости. Эти потоки можно анализировать очень подобно току в электрических системах.
Знание этих аналогий чрезвычайно полезно в:
- проектирование сложных пневматических или гидравлических систем,
- обнаружении неисправностей в установках,
- расчета потерь давления и распределения потоков,
- оптимизация работы машин с точки зрения энергоэффективности.
В этой статье мы объясним, что такое законы Кирхгофа и как их применять в пневматике и гидравлике, а также покажем, как помогает предложение Festo — лидера в области промышленной автоматики.

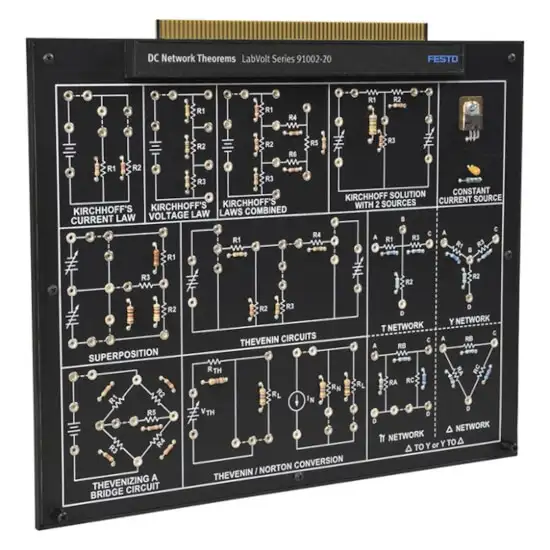

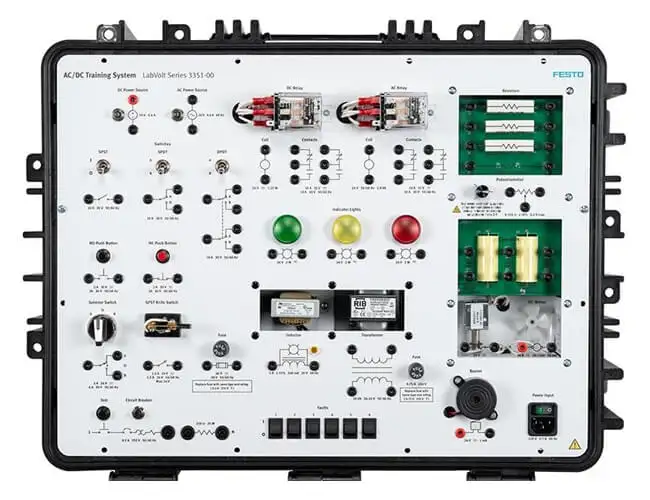

Кратко о законах Кирхгофа в электротехнике
В классической электротехнике действуют два закона Кирхгофа:
Закон I Кирхгофа (закон узлов)
Сумма токов, поступающих в узел, равна сумме выходящих из узла токов.
Формула:
∑ Iin = ∑ Iout
Закон Кирхгофа II (закон контуров)
В любом замкнутом контуре (контуре) сумма падений напряжения равна сумме электродвижущих сил.
Формула:
∑ U = 0
| Электротехника | Пневматика / Гидравлика |
| Электрический ток (I) | Объемный расход Q [м³/с] или массовый расход G [кг/с] |
| Напряжение (U) | Разница давлений Δp [Па] |
| Электрическое сопротивление (R) | Сопротивление гидравлическому/пневматическому потоку (Rh) |
| Электроэнергия | Гидравлическая/пневматическая силовая установка |
| Электричество | Энергия сжатого воздуха, гидравлика |
Закон Кирхгофа в системах потоков

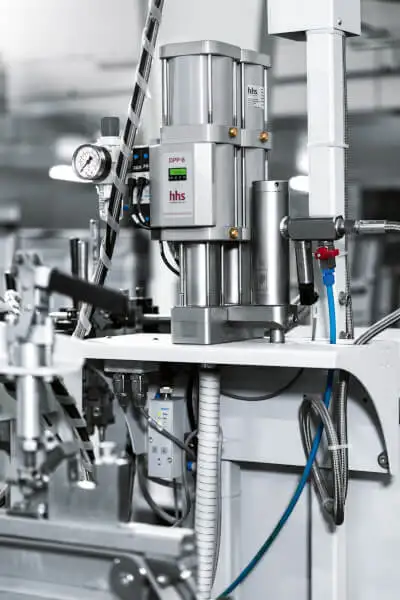

Закон узлов → баланс потоков
Первый закон Кирхгофа в пневматике и гидравлике означает:
Сумма потоков, поступающих в узел системы, равна сумме исходящих потоков.
Пример в пневматике:
- В распределитель поступает сжатый воздух с потоком Q = 60 л/мин.
- Распределитель питает три пневмоцилиндра:
- первый – 20 л/мин,
- второй – 25 л/мин,
- третий – 15 л/мин.
Баланс потоков:
Q in = Q out
60 = 20 + 25 + 15
Баланс совпадает – система спроектирована правильно.

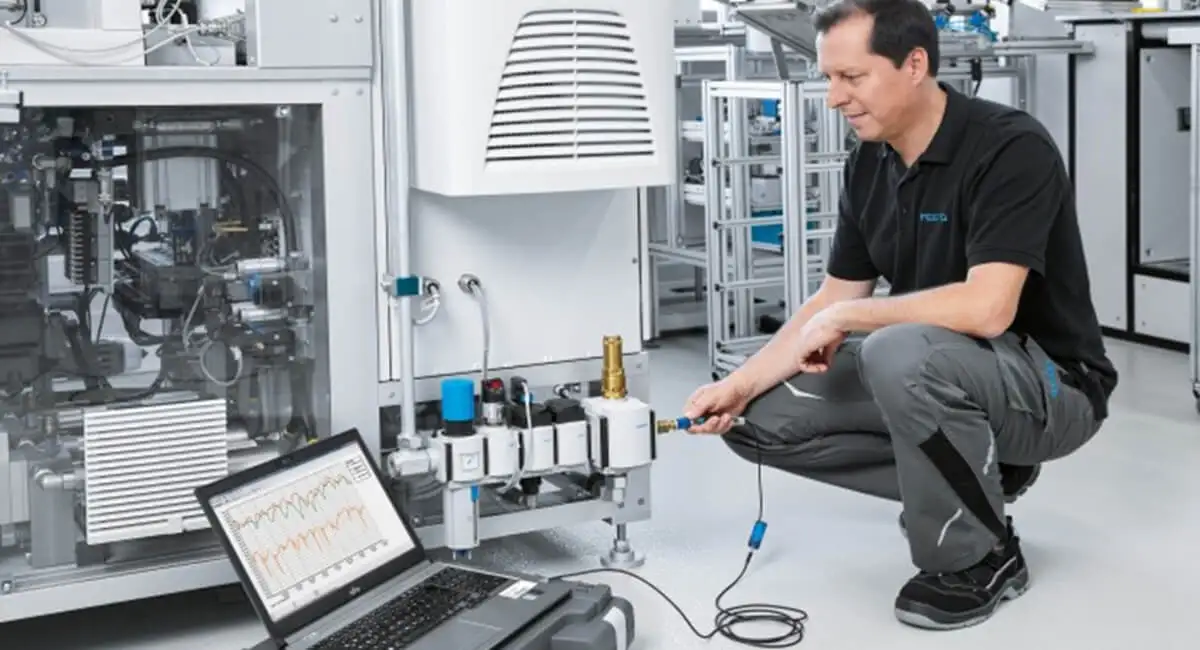

Закон очков → сумма перепадов давления
Второй закон Кирхгофа в пневматике означает:
В любом замкнутом контуре установки сумма повышений и перепадов давления должна быть равна нулю.
Аналогично напряжению в электрической цепи, в пневматике мы имеем падение давления на трубопроводах, клапанах, фильтрах и т.д.
Пример:
- Давление сжатого воздуха на входе: 6 бар
- Падение давления в трубопроводе: 0,3 бар
- Падение давления на дроссельном клапане: 0,5 бар
- Давление в силовом цилиндре: ?
Расчеты:
Pвходные − ∑ Δp =Pпневмоцилиндра
6 − (0,3 + 0,5) = 5,2 бар
Что дает эта аналогия на практике?
Проектирование установок
Благодаря аналогии Кирхгофа мы можем «рисовать» пневматические схемы подобно электрическим схемам. Это позволяет быстрее диагностировать проблемы.
Диагностика
- Если сумма потоков не совпадает – возможна утечка.
- Неправильное падение давления – загрязненный фильтр или поврежденный клапан.
Оптимизация энергии
В пневматике стоимость энергии высока. Падение давления – это потеря энергии, за которую мы платим. Минимизация сопротивления потоку оказывает непосредственное влияние на экономию.
Festo и закон Кирхгофа – практические решения
Festo как лидер в области пневматики использует аналогии потока в своих продуктах:
Пропорциональные клапаны (например, VPPM)
Такие клапаны обеспечивают точную регулировку потока и давления, что позволяет поддерживать баланс потоков в соответствии с первым законом Кирхгофа.

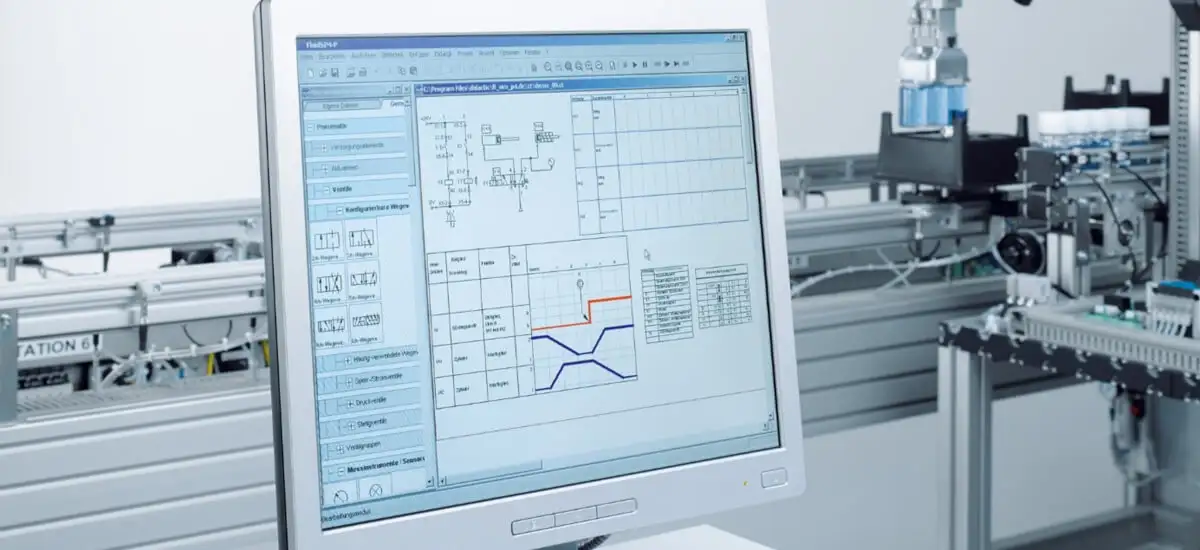

Системы мониторинга потребления воздуха (например, Festo Energy Saving Services)
Festo предлагает услуги, помогающие анализировать потоки в установках:
- обнаружение утечек,
- анализ падения давления,
- оптимизация всей системы.
Это практическое применение балансов потока в соответствии с принципом Кирхгофа.

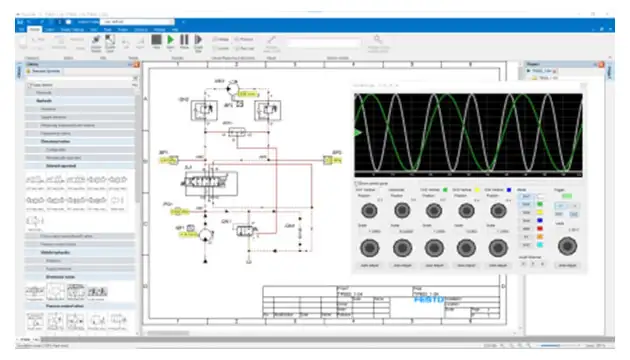

Программное обеспечение Festo FluidDraw и FluidSIM
- чертеж схем пневматических контуров с симуляцией потока,
- расчет падения давления,
- моделирование контуров потока в соответствии с законом Кирхгофа.
Пример применения закона Кирхгофа на практике
Производственный цех имеет центральный компрессор 7 бар, питающий несколько сборочных линий. На одной линии было обнаружено падение давления ниже 5 бар.
Анализ:
- Общий поток компрессора: 1500 л/мин.
- Сумма потоков всех линий: 1400 л/мин.
- Обнаружена утечка объемом 100 л/мин.
Согласно первому закону Кирхгофа баланс:
Qкомпрессора = Qлинии + Qутеков
1500=1400+100
Истоки объясняют проблему падения давления. Благодаря быстрому применению аналогии Кирхгофа удалось избежать остановки производства.
Отрасли, в которых Kirchhoff играет особенно важную роль
- Автомобильная промышленность – быстрые циклы пневматических приводов.

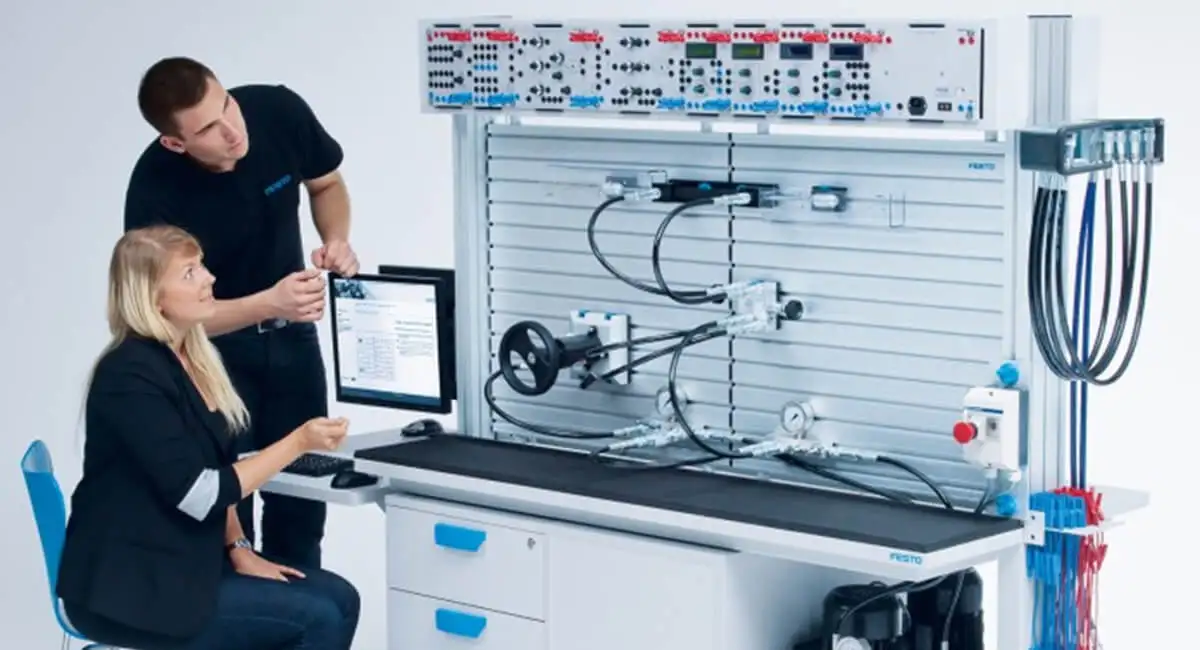

- Пищевая промышленность – точная дозировка сред.
- Логистика и автоматизация складов – разветвленные сети трубопроводов.
- Химическая промышленность – точный контроль давления в технологических контурах.
