Принцип Кірхгофа в промисловій теорії

Закон Кірхгофа в пневматиці та гідравліці – аналогії струму та потоку

На перший погляд може здатися, що закон Кірхгофа стосується виключно електротехніки та теорії електричних ланцюгів. Це помилка! Аналогічно до електричного струму, що тече в проводах, в пневматиці та гідравліці ми маємо об'ємні або масові потоки газу чи рідини. Ці потоки можна аналізувати дуже подібно до струму в електричних системах.

Знання цих аналогій є надзвичайно корисним у:

• проектуванні складних пневматичних або гідравлічних систем,
• виявленні несправностей в установках,
• розрахунку втрат тиску і розподілу потоків,
• оптимізації роботи машин з точки зору енергоефективності.

У цій статті ми пояснимо, що таке закони Кірхгофа і як їх застосовувати в пневматиці та гідравліці, а також покажемо, як в цьому допомагає пропозиція Festo — лідера в галузі промислової автоматики.

Коротко про закони Кірхгофа в електротехніці

У класичній електротехніці діють два закони Кірхгофа:

Закон I Кірхгофа (закон вузлів)

Сума струмів, що надходять до вузла, дорівнює сумі струмів, що виходять з вузла.

Формула:

∑ Iin = ∑ Iout

Закон Кірхгофа II (закон контурів)

У будь-якому замкнутому контурі (контурі) сума падінь напруги дорівнює сумі електрорушійних сил.

Формула:

∑ U = 0

Електротехніка	Пневматика / Гідравліка
Електричний струм (I)	Об'ємна витрата Q [м³/с] або масова витрата G [кг/с]
Напруга (U)	Різниця тисків Δp [Па]
Електричний опір (R)	Гідравлічний/пневматичний опір потоку (Rh)
Електрична потужність	Гідравлічна/пневматична потужність
Електрика	Енергія стисненого повітря, гідравлічна

Закон Кірхгофа в системах потоків

Закон вузлів → баланс потоків

Перший закон Кірхгофа в пневматиці та гідравліці означає:

Сума потоків, що надходять до вузла системи, дорівнює сумі потоків, що виходять.

Приклад у пневматиці:

• До розподільника надходить стиснене повітря з потоком Q = 60 л/хв.

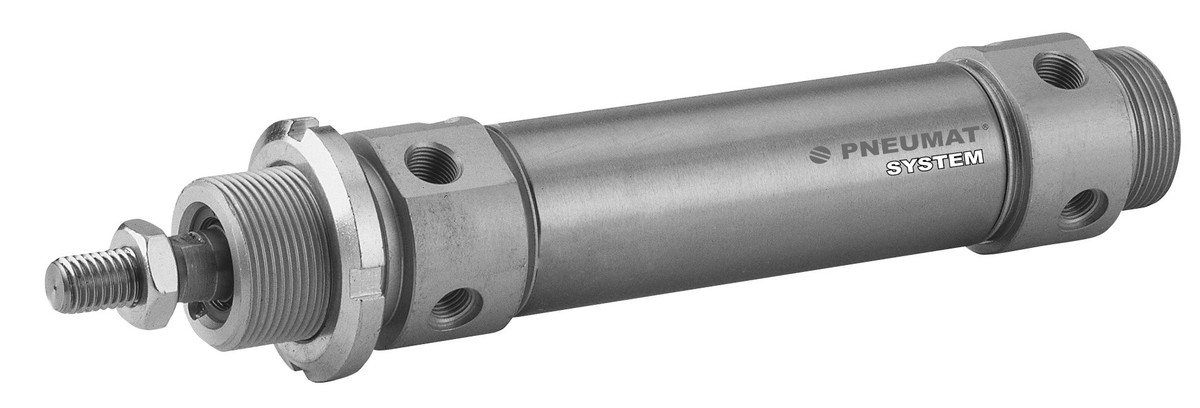

• Розподільник живить три пневмоциліндри:
• перший – 20 л/хв,
• другий – 25 л/хв,
• третій – 15 л/хв.

Баланс потоків:

Q in = Q out

60 = 20 + 25 + 15

Баланс збігається — система спроектована правильно.

Закон очок → сума перепадів тиску

Другий закон Кірхгофа в пневматиці означає:

У будь-якому замкнутому контурі установки сума підвищень і перепадів тиску повинна дорівнювати нулю.

Аналогічно до напруги в електричному колі, в пневматиці ми маємо падіння тиску на трубопроводах, клапанах, фільтрах тощо.

Приклад:

• Тиск стисненого повітря на вході: 6 бар
• Падіння тиску в трубопроводі: 0,3 бар
• Падіння тиску на дросельному клапані: 0,5 бар
• Тиск в силовому циліндрі: ?

Розрахунки:

Pвхідні − ∑ Δp =Pпневмоциліндра

6 − (0,3 + 0,5) = 5,2 бар

Що дає ця аналогія на практиці?

Проектування установок

Завдяки аналогії Кірхгофа ми можемо «малювати» пневматичні схеми подібно до електричних схем. Це дозволяє швидше діагностувати проблеми.

Діагностика

• Якщо сума потоків не збігається – можливий витік.
• Неправильне падіння тиску – забруднений фільтр або пошкоджений клапан.

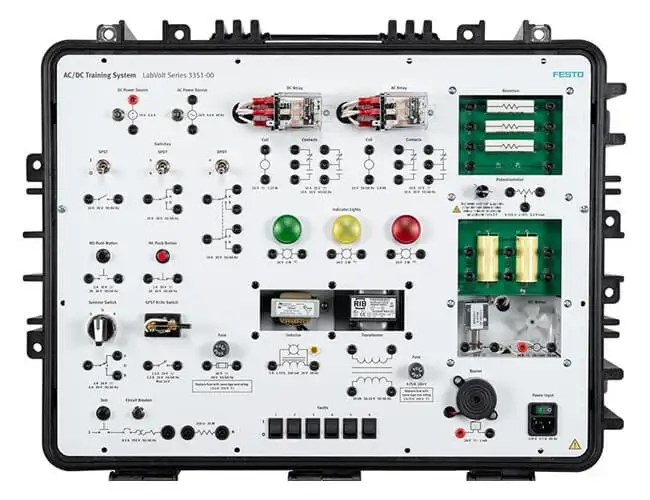

Оптимізація енергії

У пневматиці вартість енергії є високою. Падіння тиску – це втрата енергії, за яку ми платимо. Мінімізація опору потоку безпосередньо впливає на економію.

Festo та закон Кірхгофа – практичні рішення

Festo, як лідер у галузі пневматики, використовує аналогії потоку у своїх продуктах:

Пропорційні клапани (наприклад, VPPM)

Такі клапани забезпечують точне регулювання потоку та тиску, що дозволяє підтримувати баланс потоків відповідно до першого закону Кірхгофа.

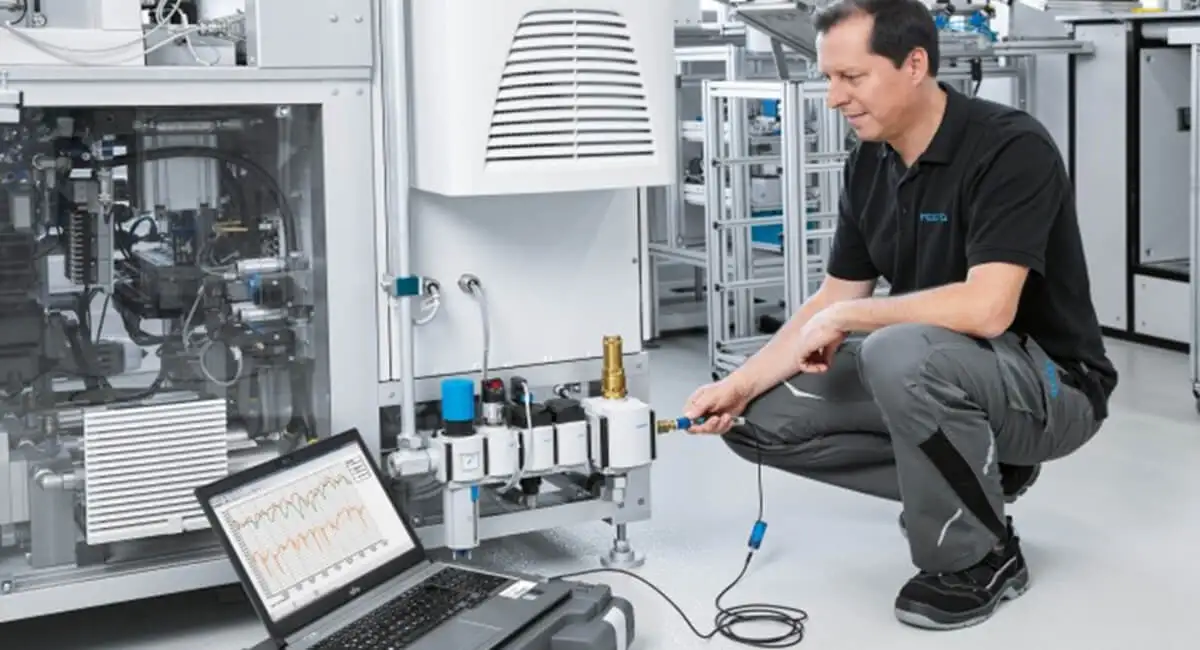

Системи моніторингу споживання повітря (наприклад, Festo Energy Saving Services)

Festo пропонує послуги, які допомагають аналізувати потоки в установках:

• виявлення витоків,
• аналіз падіння тиску,
• оптимізація всієї системи.

Це практичне застосування балансів потоку відповідно до принципу Кірхгофа.

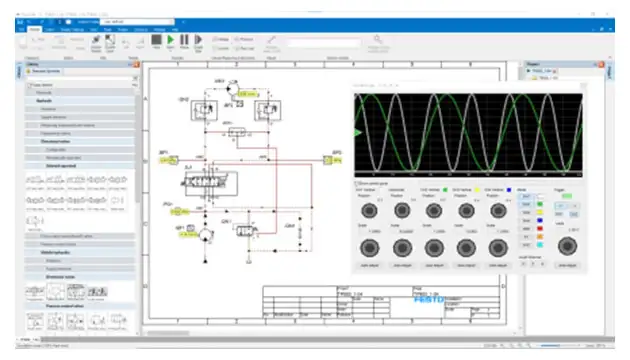

Програмне забезпечення Festo FluidDraw та FluidSIM

• креслення схем пневматичних контурів із симуляцією потоку,
• розрахунок падіння тиску,
• моделювання контурів потоку відповідно до закону Кірхгофа.



Приклад застосування закону Кірхгофа на практиці

Виробничий цех має центральний компресор 7 бар, який живить кілька складальних ліній. На одній лінії було виявлено падіння тиску нижче 5 бар.

Аналіз:

• Загальний потік компресора: 1500 л/хв.
• Сума потоків всіх ліній: 1400 л/хв.
• Виявлено витік обсягом 100 л/хв.

Відповідно до першого закону Кірхгофа баланс:

Qкомпресора = Qлінії + Qвитоків

1500 = 1400 + 100

Витоки пояснюють проблему падіння тиску. Завдяки швидкому застосуванню аналогії Кірхгофа вдалося уникнути зупинки виробництва.

Галузі, в яких Kirchhoff відіграє особливо важливу роль

• Автомобільна промисловість – швидкі цикли роботи пневматичних приводів.

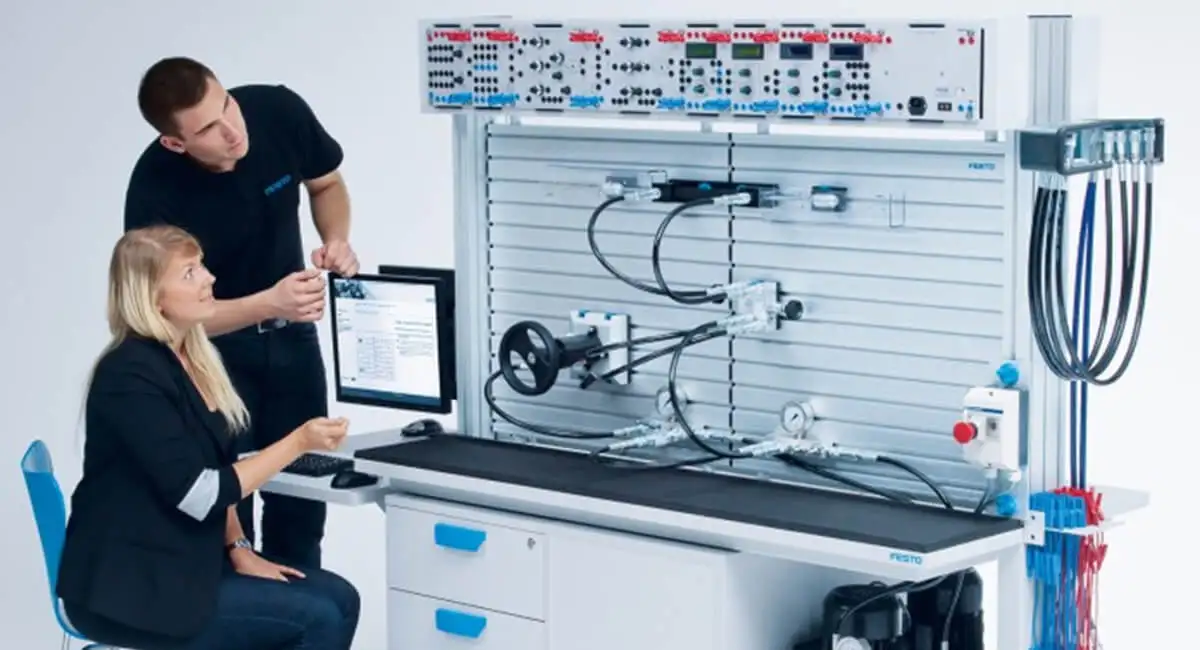

• Харчова промисловість – точне дозування середовищ.
• Логістика та автоматизація складів – розгалужені мережі трубопроводів.
• Хімічна промисловість – точний контроль тиску в технологічних контурах.
