Ламінарний та турбулентний потоки повітря

Що таке ламінарний та турбулентний потоки в трубопроводах?

У кожній системі, де відбувається потік рідини або газу — незалежно від того, чи йдеться про пневматику, гідравліку чи вентиляцію — надзвичайно важливо розуміти характеристики потоку середовища. Два основних типи потоку – це ламінарний та турбулентний. Їх розрізнення – це не лише академічна цікавинка, а ключовий елемент проектування, підбору компонентів та забезпечення ефективності промислових установок.

Що таке ламінарний потік?

Ламінарний потік характеризується впорядкованим шаровим рухом. Частинки газу або рідини рухаються паралельно до осі трубопроводу, не змішуючись інтенсивно між собою. Цей тип потоку зазвичай спостерігається при низьких швидкостях потоку та у випадку рідин з високою в'язкістю або у вузьких трубах.

Особливості ламінарного потоку:

• відсутність вихрів та коливань напрямку потоку,
• мінімальні втрати енергії,
• передбачуваність поведінки середовища,
• рівномірний розподіл швидкості (максимальна швидкість у осі трубопроводу, що зникає біля стінок).

Застосування в промисловості:

• установки точного дозування,
• спеціальні форсунки та повітряні ножі,
• медицина та фармація,

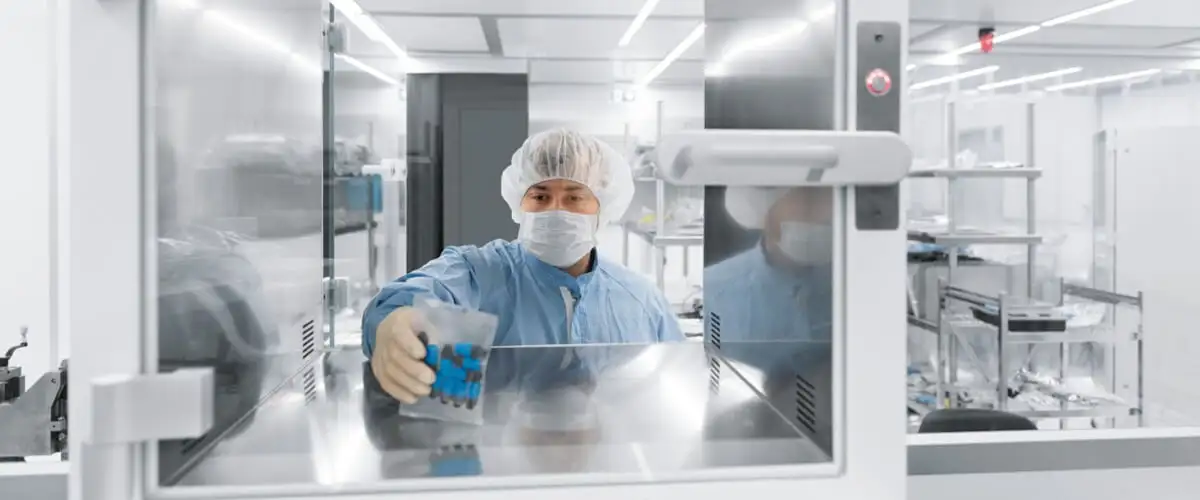

• лабораторії та харчова промисловість (ламінарні чисті камери),

• деякі пневматичні системи з низькою швидкістю потоку.

Коефіцієнт Рейнольдса — межа між ламінарним і турбулентним потоком

Межа між ламінарним і турбулентним потоком визначається безрозмірним коефіцієнтом Рейнольдса (Re):

де:

• ρ – щільність середовища [кг/м³],
• v – швидкість потоку [м/с],

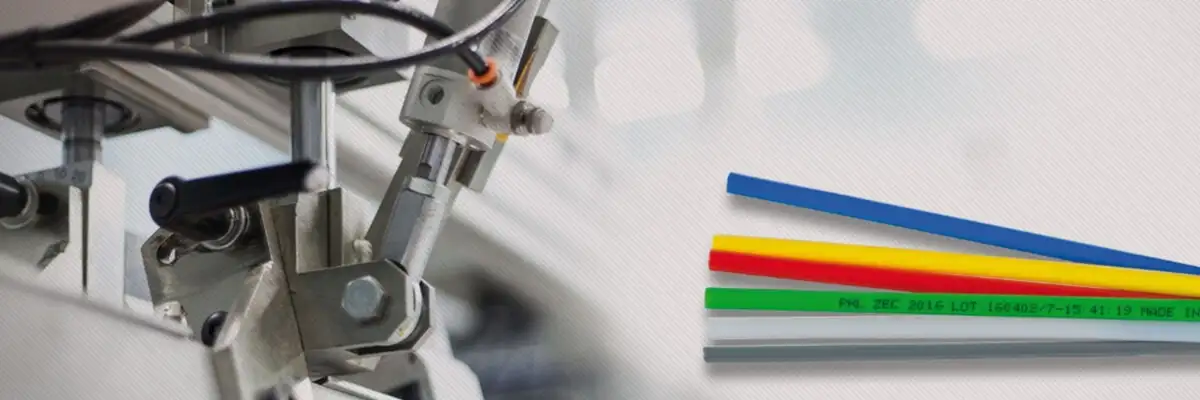

• d – внутрішній діаметр труби [м],
• μ – динамічна в'язкість [Па·с].

Інтерпретація:

• Re < 2000 – ламінарний потік,

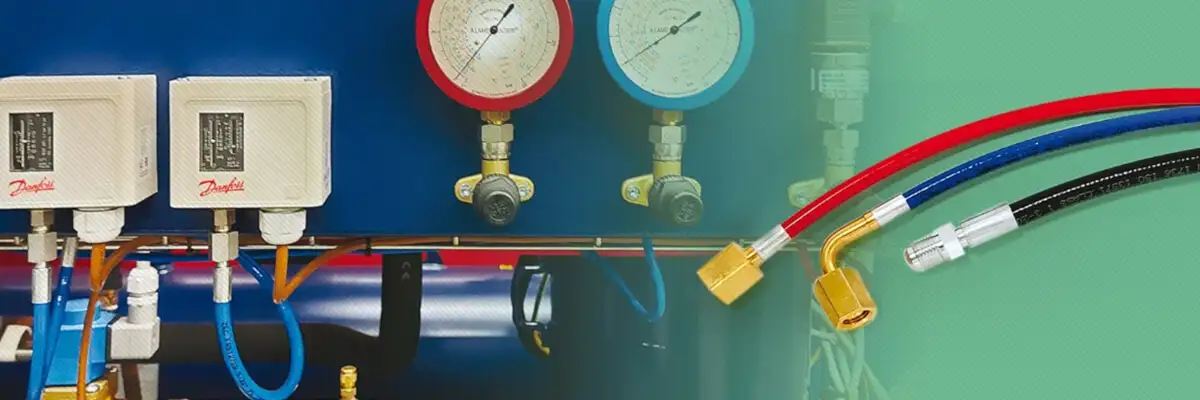

• Re 2000–4000 – перехідний потік,

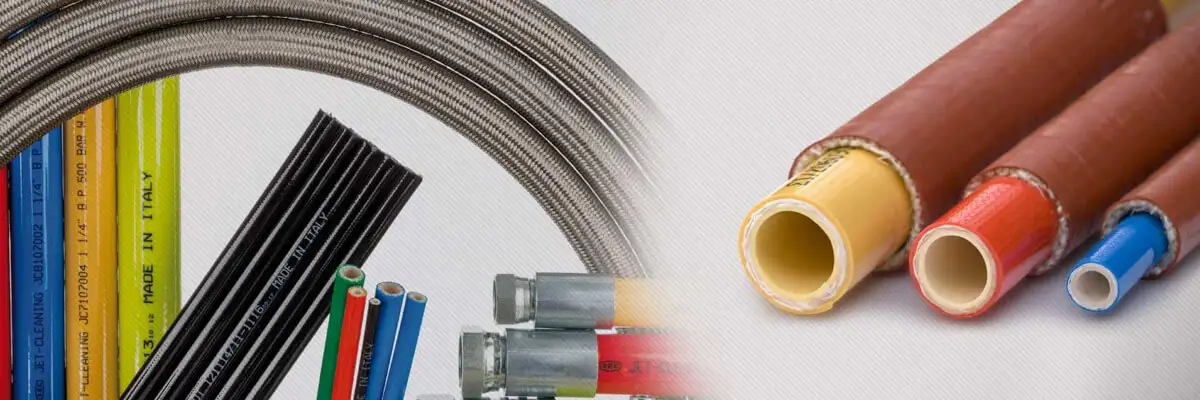

• Re > 4000 – турбулентний потік.

У пневматиці та системах стисненого повітря, з огляду на низьку в'язкість повітря та високу швидкість у трубопроводах, дуже часто виникає турбулентний потік.

Потік та проектування пневматичних систем

У пневматичній інженерії вибір між ламінарним та турбулентним потоком безпосередньо впливає на:

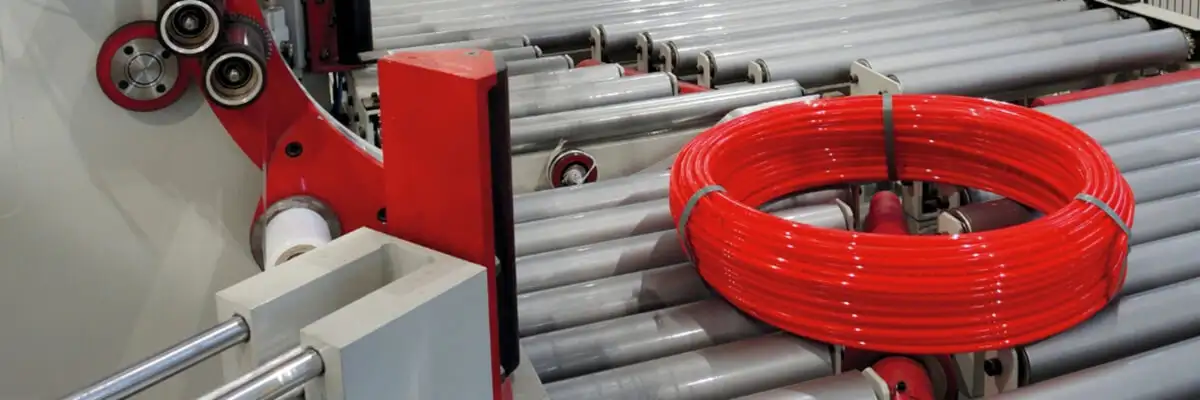

1. Підбір діаметрів трубопроводів — занадто малий діаметр призводить до турбулентного потоку та надмірних перепадів тиску.
2. Енергоефективність системи – при турбулентному потоці втрати тиску зростають нелінійно, що вимагає більшого споживання енергії на стиснення.
3. Шум і вібрації – у турбулентному потоці можуть виникати резонанси, небажані в багатьох застосуваннях.
4. Точність керування – ламінарний потік забезпечує більш передбачувані реакції клапанів, приводів та дозаторів.
5. Забруднення – турбулентний потік може спричиняти відкладення частинок у трубопроводах або їх відривання та забруднення системи.

Практичний приклад: пневматичні циліндри та тип потоку

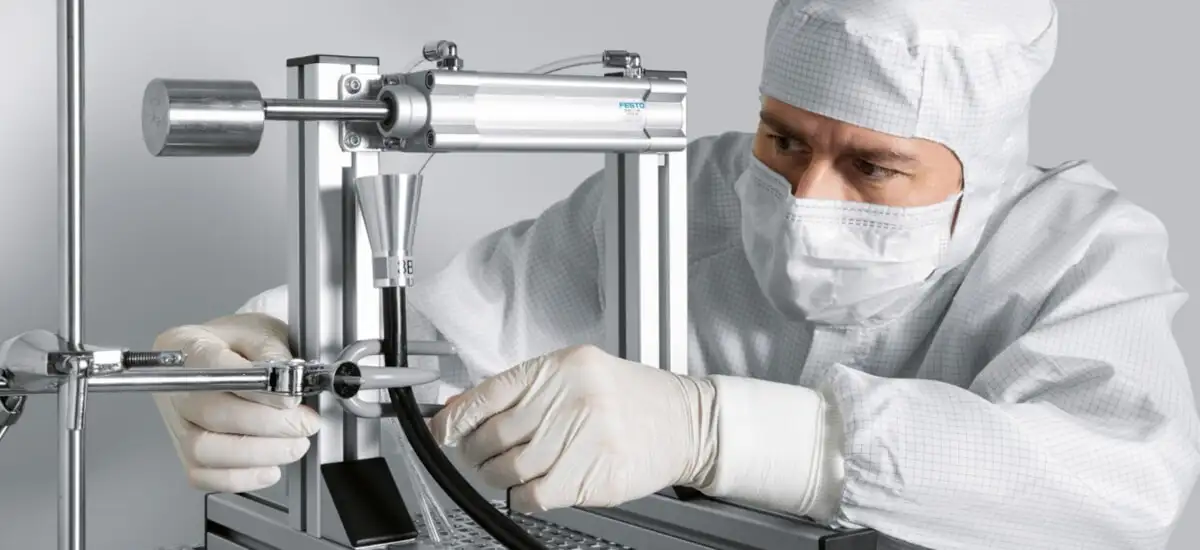

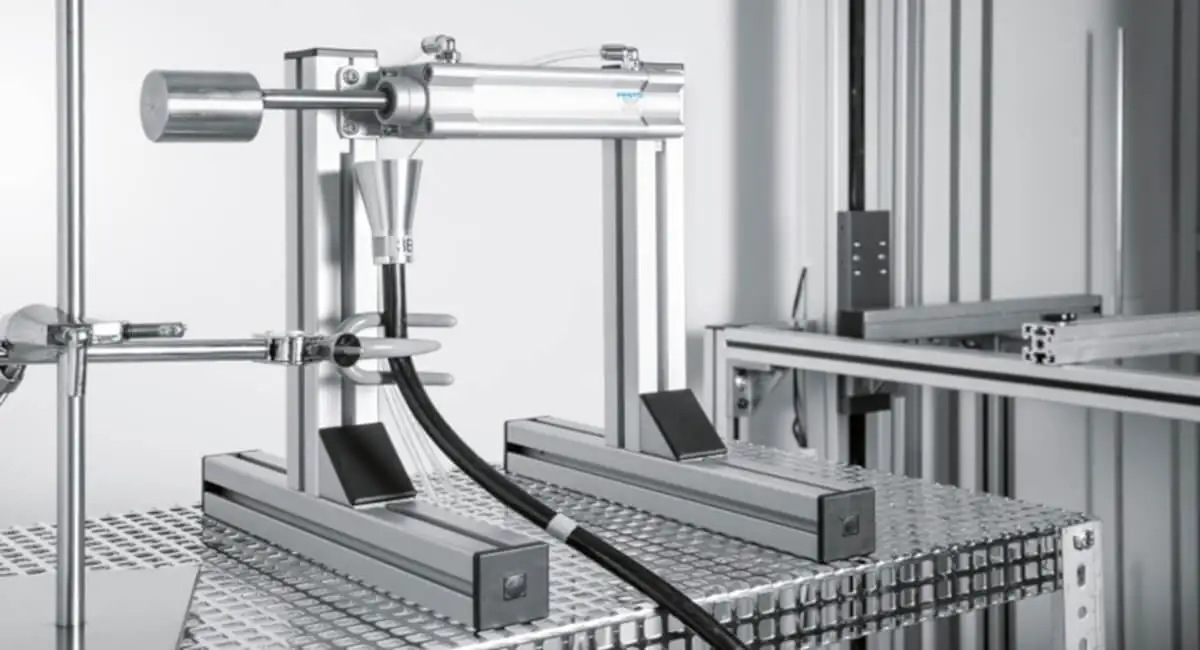

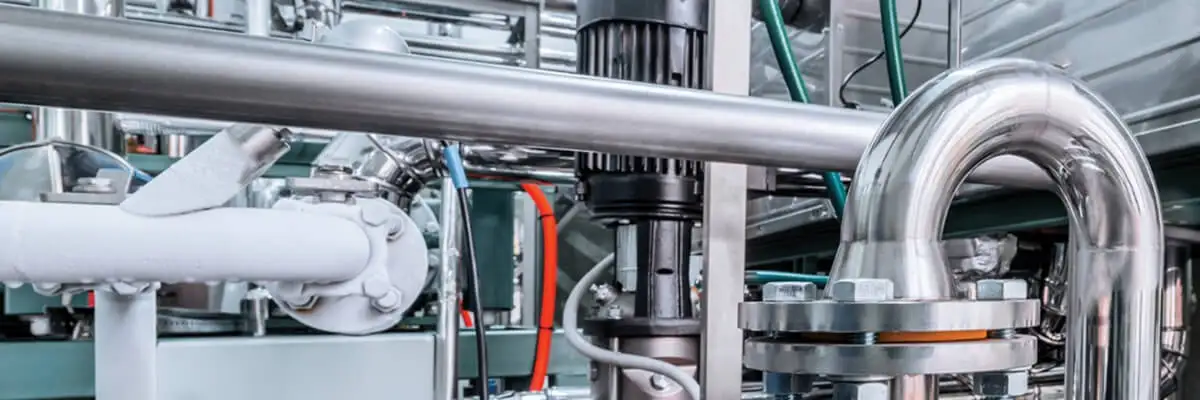

Візьмемо за приклад пневмоциліндри, що використовуються на складальних лініях. У разі швидкої роботи та частих циклів застосовується турбулентний потік — він забезпечує швидкий перенос повітря та потужний імпульс сили. Натомість у системах дозування або точного позиціонування прагнуть створити умови більш ламінарного потоку – наприклад, шляхом використання заслінок, дросельних клапанів або глушників.

Промислова пневматика та регулювання потоку

У сучасних пневматичних системах, таких як ті, що пропонують Festo, Aignep чи Riegler, застосовуються пропорційні клапани, регулятори потоку та прецизійні клапани, що дозволяють налаштовувати характеристики потоку – це дає змогу повною мірою використовувати властивості як ламінарного, так і турбулентного потоку залежно від вимог застосування.

Галузі, найбільш чутливі до характеру потоку

Не всі сектори промисловості приділяють однакову увагу контролю характеристик потоку. У деяких галузях вибір між ламінарним і турбулентним потоком безпосередньо впливає на якість продукції або безпеку технологічного процесу:

Промисловість	Бажаний потік	Обґрунтування
Фармацевтика	Ламінарний	Запобігання забрудненню
Харчова промисловість	Ламінарний або змішаний	Чистота та точність дозування
Важка промисловість	Турбулентний	Ефективність та інтенсивність дії
Лабораторії	Ламінарний	Стерильність, точність
Автомобільна промисловість	Турбулентний	Швидкі робочі цикли
