Сучасна промислова свинарня — це комплексна система, в якій багато процесів — годування, напування, вентиляція, очищення, біозахист — мають здійснюватися ефективно, гігієнічно та безпечно для тварин, працівників і навколишнього середовища. Автоматизація та застосування пневматичного обладнання є запорукою високої продуктивності, повторюваності, зменшення помилок та витрат на робочу силу.

Пневматичне обладнання забезпечує, зокрема:

простоту конструкції та обслуговування (менше рухомих частин, ніж у складних механічних системах),
швидку реакцію та керування,
стійкість у вологих, запилених середовищах, часто з присутністю стічних вод або аміаку – якщо матеріали та засоби захисту підібрані правильно.

Пневматика у свинарнику може бути використана у багатьох сферах, які я розгляну нижче, а потім порівняю їх з пропозицією ПНЕВМАТ.

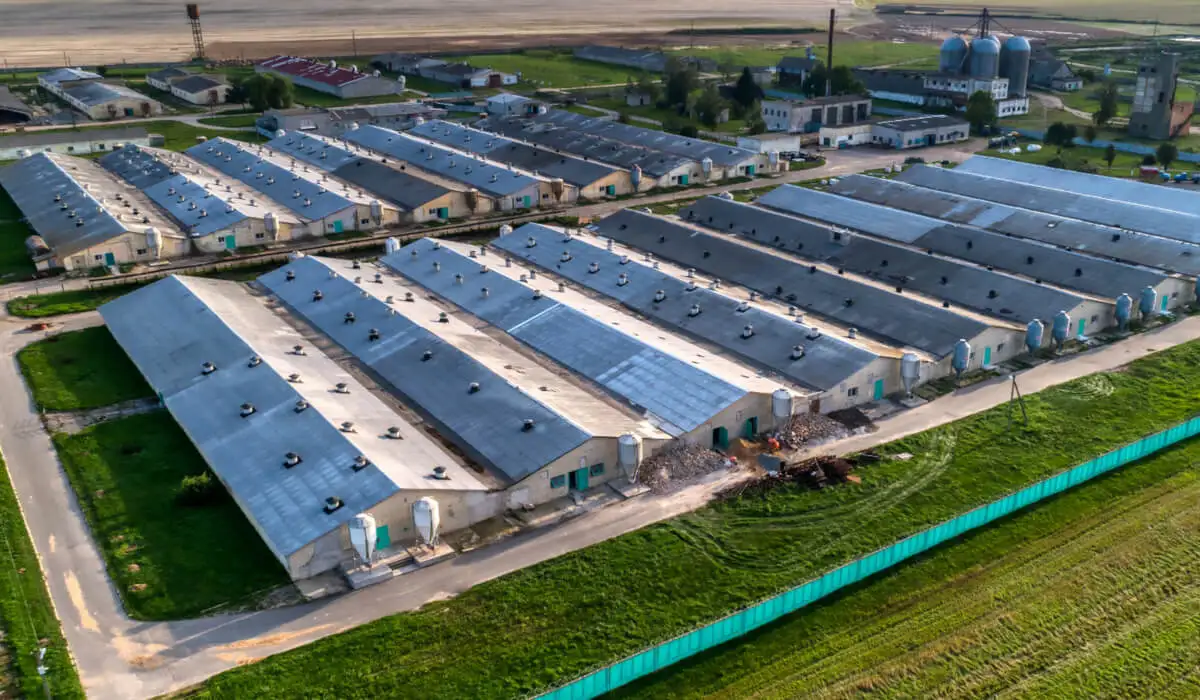

Пневматичні системи та автоматизація для сучасного обладнання промислових свинарників

Ключові процеси та технологічні вимоги у свинарнику

Перш ніж застосовувати пневматичне обладнання у свинарнику, необхідно зрозуміти ключові процеси, що там відбуваються, та вимоги, яким воно має відповідати:

1. Добробут тварин

Температура, вологість, якість повітря (концентрація аміаку, CO₂) повинні контролюватися. Вентиляція, аерація, фільтрація повітря є критично важливими елементами.

2. Управління годуванням та напуванням

Необхідність правильного дозування корму, води; мінімізації втрат; адаптації до вікових груп та виробничих умов.

3. Біобезпека та гігієна

Дезінфекція, чищення, знезараження одягу, інструментів, обладнання, дезінфікуючі килимки, фізичні бар'єри; обмеження поширення вірусів, бактерій, наприклад, АЧС.

4. Технічне обслуговування та доступність сервісу

Обладнання має бути простим в обслуговуванні, запасні частини мають бути доступними, матеріали — міцними.

5. Безпека праці

Обмеження доступу до небезпечних зон; мінімізація ручних втручань у місцях, де можуть бути небезпеки (наприклад, мости, силоси, очисне обладнання).

6. Енергозбереження та ефективність

Мінімізація втрат повітря, правильний підбір пневматичних систем відповідно до потреб; використання автоматичного керування.

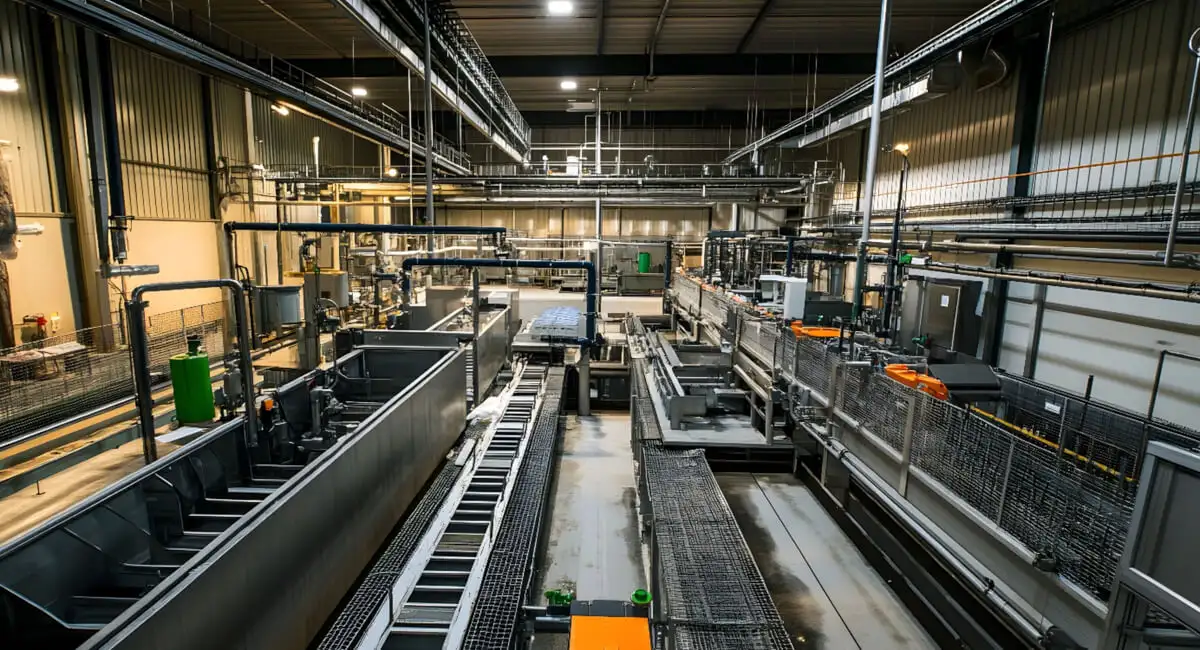

Автоматизована система дозування корму в промисловому свинарнику з використанням пневматичних циліндрів

Приклади сценаріїв застосування продукції ПНЕВМАТ у свинарнику

Нижче наведено кілька гіпотетичних прикладів того, як можна використовувати продукцію ПНЕВМАТ під час проектування та експлуатації сучасного свинарника.

Сценарій А: Система дозування та очищення корму

Пневматичні конвеєри або подавачі корму – дозволяють транспортувати кормову суміш на відстань без контакту з підлогою, з меншими втратами та меншим ризиком забруднення.
Пневматичні циліндри для відкривання заслінок на дозаторах, клапанів на подавачах, механізмів самоочищення.
Пневматичні трубопроводи, швидкороз'ємні з'єднання, клапани – інфраструктура, необхідна для установки.
Клапани та електроклапни, що забезпечують автоматичне очищення кормових трубопроводів (наприклад, промивання водою або сухим повітрям), дезінфекцію обладнання.

Сценарій Б: Біозахист та очищення

Обладнання для дезінфекції (наприклад, розпилювальні пістолети, форсунки), що працює на стисненому повітрі; установки для промивання та відсмоктування залишків.
Приводи для вхідних заслінок у вхідних камерах; запірні клапани, системи дезінфекційних килимків.
Автоматика, яка керує процесом дезінфекції, відкриває/закриває клапани, вмикає насоси або розпилювачі; датчики присутності людей/тварин; часові захисні пристрої.

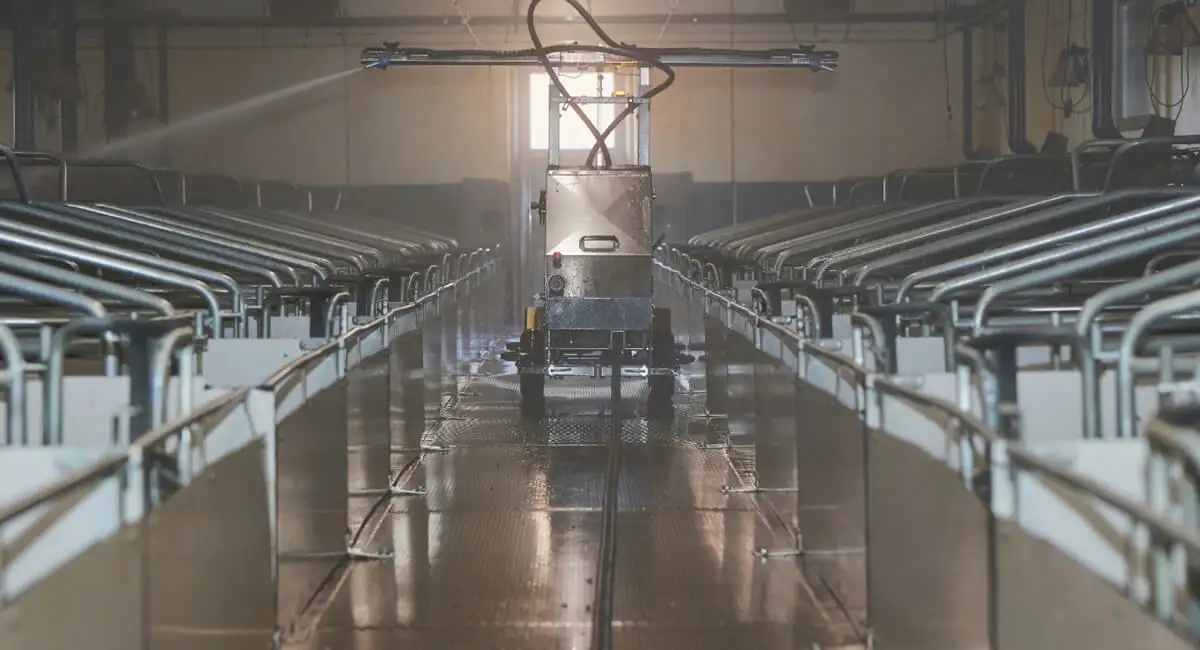

Пневматична система для дезінфекції та біозахисту в приміщенні свинарника з індивідуальними станками

Законодавчі вимоги, стандарти та екологічні аспекти

У Польщі, як і в Європейському Союзі, існують нормативні акти, що стосуються:

Добробуту тварин — вимоги щодо мікроклімату приміщень, гігієни, доступу до води та корму.
Навколишнього середовища – викиди аміаку, запилення, поводження з відходами, запахи.
Біобезпеки – особливо у разі епідеміологічних загроз, наприклад, АЧС.
Безпеки праці – електричні та пневматичні пристрої повинні відповідати нормам щодо монтажу, маркування, захисту працівників.

Продукти, що використовуються у свинарниках, часто повинні мати сертифікати хімічної стійкості (наприклад, до дезінфікуючих засобів), стійкості до корозії, бути легкими в очищенні, точно керованими, мати технічну документацію.

Компанія ПНЕВМАТ, пропонуючи нестандартне виконання та проектне бюро, яке забезпечує необхідну технічну документацію, добре підготовлена до виконання цих вимог.

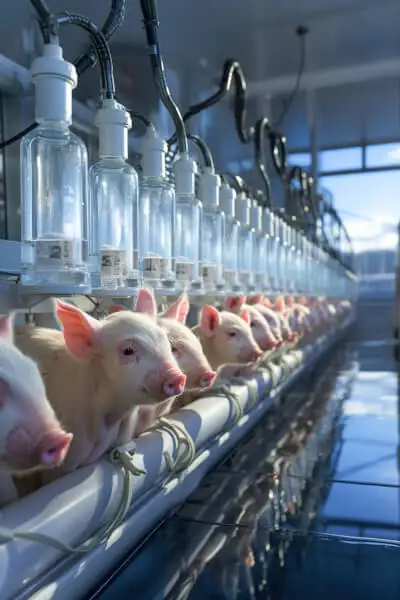

Система автоматичного керування мікрокліматом та датчики для моніторингу умов у свинарнику

Виклики та передові практики впровадження пневматики у свинарнику

Вибір тиску та продуктивності системи стисненого повітря — спроектована система має бути «розроблена на замовлення» з урахуванням можливого розширення. Завдяки цьому система працюватиме найефективніше.
Системи фільтрації та осушення – стиснене повітря має бути чистим і сухим, інакше можливі конденсація, корозія, блокування або скорочення терміну експлуатації клапанів та приводів.
Конструкційний матеріал – металеві елементи, стійкі до хімічних речовин, нержавіюча сталь або захисні покриття, ущільнювачі, стійкі до агресивного середовища (аміак, сечова кислота).
Логістика – трубопроводи та пневматичне обладнання повинні бути легкодоступними для очищення та обслуговування; слід уникати прокладання шлангів у місцях, де може бути бруд, стічні води, екскременти.
Автоматичне керування та моніторинг – використання датчиків та автоматики для негайної реакції на зміни умов (температура, вологість, якість повітря).
Графік технічного обслуговування та дезінфекції – клапани, трубопроводи та приводи повинні бути простими в очищенні та дезінфекції, щоб мінімізувати перерви та перебої у виробництві.

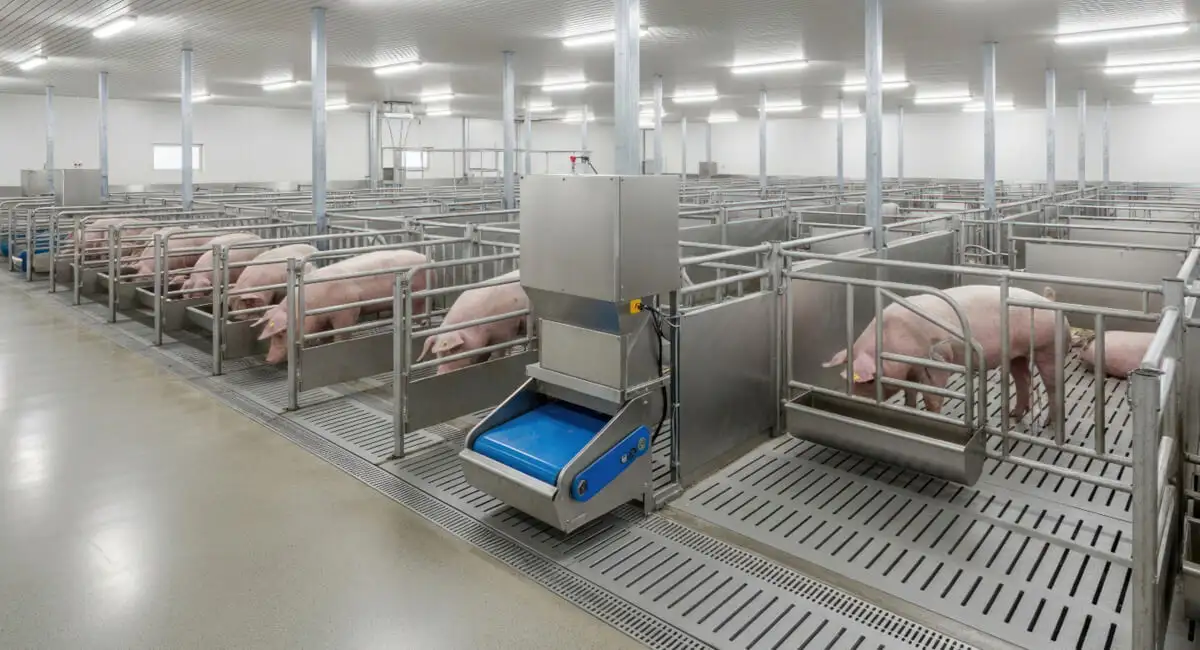

Промисловий свинарник для відгодівлі з автоматизованою пневматичною установкою та станками

Підбір пневматичних рішень для свинарників – практичні приклади

1. Свинарник для відгодівлі – 500 голів

Приклад установки для свинарника середнього розміру:

Гвинтовий компресор з осушувачем та фільтрами

Продуктивність: ~2–3 м³/хв, робочий тиск: 7–8 бар.
Застосування: достатньо для живлення вентиляційних приводів, клапанів та очисних пристроїв.
ПНЕВМАТ пропонує комплектні станції стисненого повітря з фільтрами та осушувачами.

Пневматичні приводи ISO 15552

Розмір: Ø50–Ø80 мм, хід 100–200 мм.
Застосування: відкривання/закривання вентиляційних заслінок, повітрозабірників, заслінок для корму.
Перевага: швидка реакція, стійкість до забруднення, простий монтаж.

Електромагнітні клапани 5/2 або 5/3, що керують приводами

Центральне керування, підключене до контролера PLC.
Застосування: регулювання відкриття заслінок залежно від температури та концентрації газів.

Поліуретанові труби PU та промислові шланги

Внутрішній діаметр 6–8 мм, швидкороз'ємні фітинги.
Чому: гнучкість, стійкість до мастил, простий монтаж.

Буферний резервуар стисненого повітря

Ємність 500–1000 л.
Функція: стабілізація тиску, запас повітря при тимчасових великих витратах.

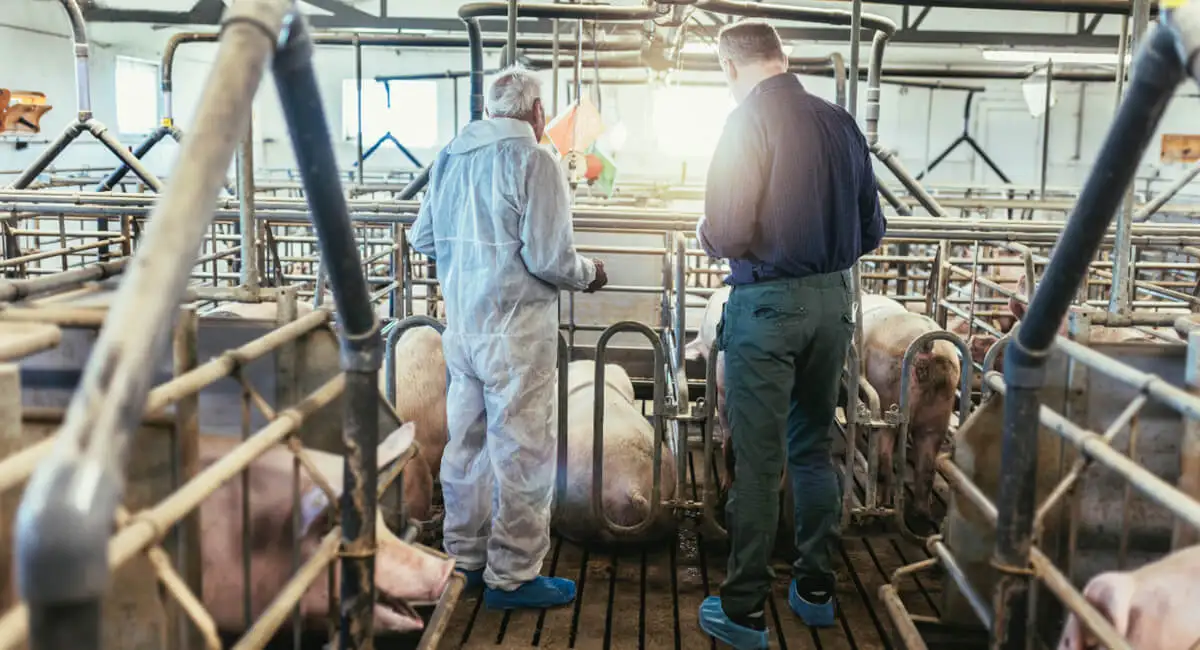

Фахівці оглядають пневматичне обладнання та циліндри ПНЕВМАТ у промисловому свинарнику

2. Велика свиноферма — 2000 голів

Тут вимоги зростають, і автоматизація відіграє ключову роль:

Гвинтовий компресор з інвертором

Продуктивність: 6–8 м³/хв, тиск 8 бар, резервуар 2000 л.
Завдяки інвертору економить енергію – працює тільки тоді, коли є потреба.

Пневмоциліндри безштокові

Хід 1000–3000 мм.
Застосування: переміщення засувок у довгих кормових жолобах, автоматичне дозування корму.
Перевага: компактна конструкція, невеликі габарити, великі передані зусилля.

Система розпилення для дезінфекції

Працює на стисненому повітрі; форсунки розпилюють дезінфікуючі засоби в коридорах.
Керується електромагнітними клапанами з автоматичним розкладом.

Контролери PLC та пропорційні клапани

Забезпечують плавне регулювання потоку повітря у вентиляції та дозування води.
Інтеграція з датчиками температури, вологості та якості повітря.

Система розподілу повітря

Поліамідні (PA) шланги, трубопроводи з нержавіючої сталі 316L (наприклад, Effebi Press – ПНЕВМАТ).
Перевага: легка конструкція, швидкий монтаж, відсутність корозії.

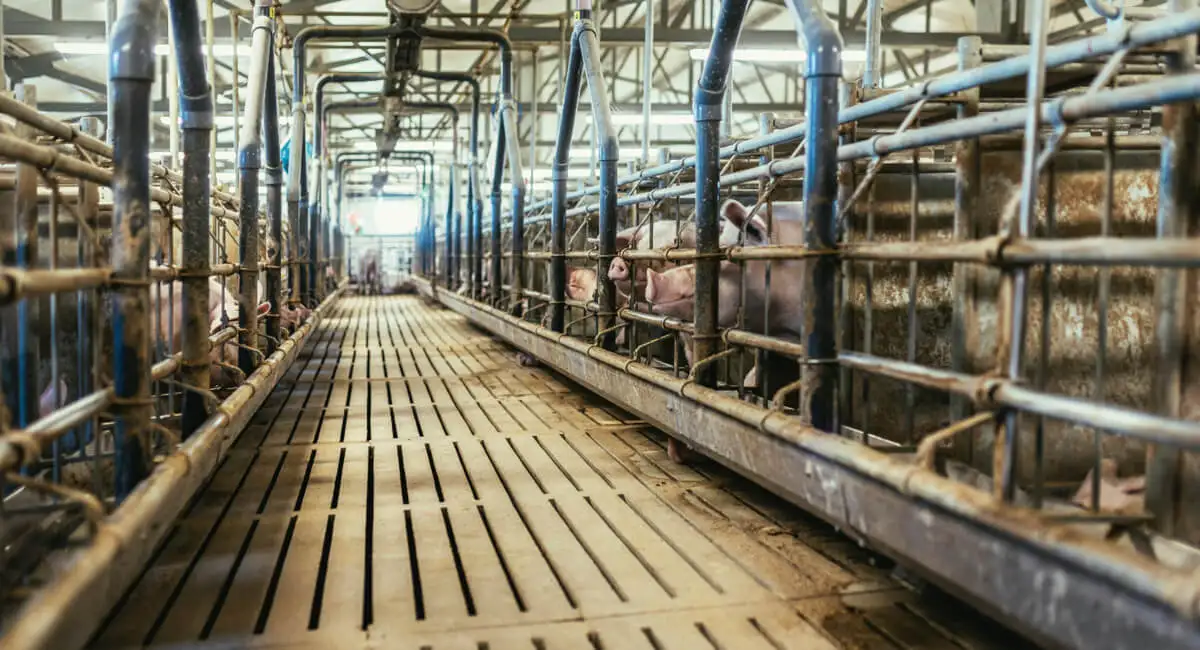

Комплексна пневматична система з фільтрами та осушувачами для забезпечення роботи обладнання свинарника

Продукція ПНЕВМАТ у свинарнику — групові рекомендації

1. Компресори та обладнання

Гвинтові, з осушувачами, фільтрами, резервуарами.
Рекомендація: для свинарників на понад 1000 голів свиней-відгодівельників варто інвестувати у гвинтовий компресор з інвертором та системою управління роботою компресорів.

2. Пневматичні циліндри

Стандартні ISO для заслінок та засувок.
Безпоршневі для довгих годівниць та корморозподільників.
Компактні циліндри в системах очищення та дезінфекції.

3. Електромагнітні клапани та клапани

Для управління водою, повітрям та дезінфекцією.
У свинарниках добре зарекомендували себе моделі, стійкі до забруднень та хімікатів.

4. Шланги, швидкороз'ємні з'єднання, фітинги

Поліуретанові та поліамідні шланги, стійкі до вологи.
Швидкороз'ємні з'єднання з нікельованої латуні або нержавіючої сталі.

5. Автоматика та управління

Пропорційні електромагнітні клапани.
Датчики тиску та витрати.
ПЛК-контролери для автоматизації свинарників.

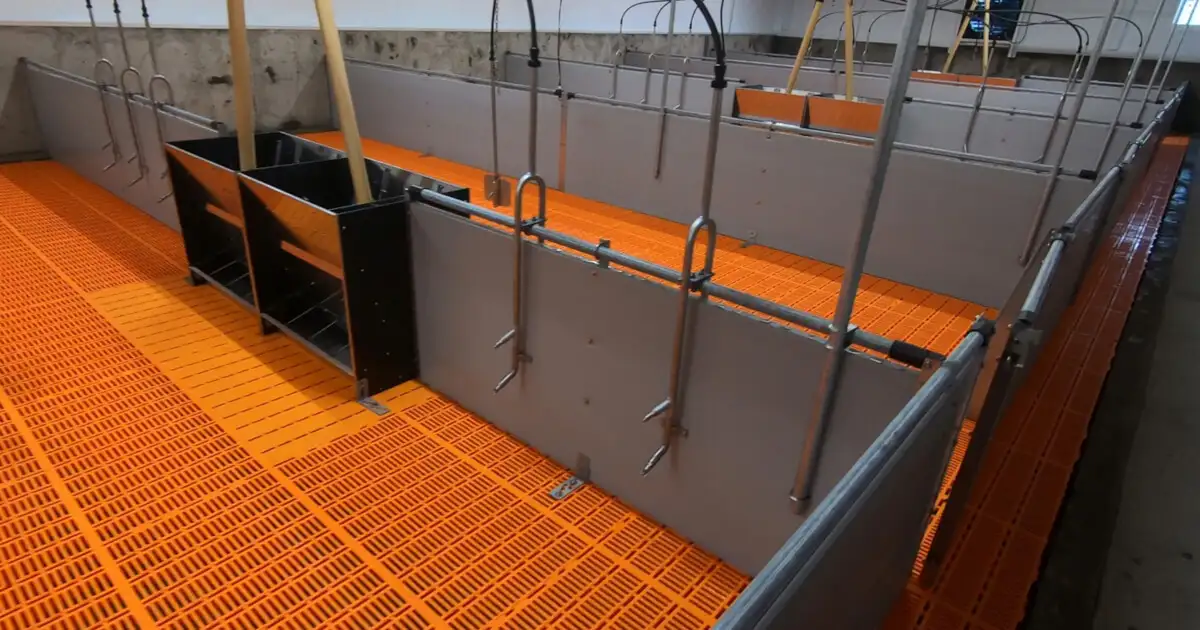

Система точного дозування корму та води для економії ресурсів у промисловому свинарнику

Економія та переваги використання пневматики у свинарнику

Економія часу та трудових ресурсів — менше ручних операцій, більша автоматизація.
Менше споживання корму та води — точне дозування виключає втрати.
Кращий добробут тварин — автоматична вентиляція та мікроклімат = кращі виробничі показники.
Менший ризик захворювань – ефективна біозахист та дезінфекція.
Довший термін експлуатації обладнання – завдяки чистому, осушеному повітрю та відповідним матеріалам.
