Пневматика сьогодні є одним із стовпів промислової автоматики. Її популярність пояснюється надійністю, безпекою, низькими експлуатаційними витратами та простотою інтеграції з системами управління. В основі всіх пневматичних рішень лежить фундаментальний закон фізики – закон Паскаля. Саме він визначає, як стиснене повітря передає силу, тиск і енергію в промислових установках. Розуміння цього закону дозволяє проектувати та експлуатувати пневматичні пристрої з більшою обізнаністю, що безпосередньо впливає на ефективність виробничих процесів.

У цій статті ми розглянемо, що таке закон Паскаля, яке значення він має в промисловій пневматиці, як він впливає на проектування систем і як він відображається в рішеннях відомого виробника пневматичних компонентів – компанії Festo.

Закон Паскаля – основа гідродинаміки

Закон Паскаля, сформульований французьким фізиком Блезом Паскалем у XVII столітті, звучить так:

Тиск, що чиниться на рідину або газ у закритій системі, поширюється рівномірно в усіх напрямках і є однаковим у кожній точці цієї рідини або газу.

Іншими словами, якщо в закритій системі стиснути газ (наприклад, повітря), то тиск, який ми створимо, буде передаватися без втрат на всі елементи системи. Цей принцип є основою функціонування приводів, клапанів і всіх пристроїв, в яких енергія стисненого повітря виконує механічну роботу.

Математично закон Паскаля можна записати формулою:

формула закону Паскаля

де:

P – тиск [Па],
F – сила, що діє на поверхню [Н],
A – поверхня, на яку діє сила [м²].

Завдяки цьому закону можна підсилювати силу, точно керувати рухом циліндрів і забезпечувати стабільну та передбачувану роботу всіх пневматичних систем.

Значення закону Паскаля в промисловій пневматиці

Передача сили та енергії

Пневматика базується на здатності стисненого повітря передавати енергію. Стиснене повітря в системі має тиск, вищий за атмосферний, і відповідно до закону Паскаля, тиск, що чиниться, рівномірно поширюється по всій системі. Саме цей механізм дозволяє виконувати роботу силовим приводам, обертовим приводам або пневматичним захватам.

Наприклад:

Силовий привід з діаметром поршня 50 мм, що працює під тиском 6 бар, генерує силу близько 1178 Н.
Зміна тиску пропорційно впливає на генеровану силу, що дозволяє точно налаштувати систему відповідно до вимог застосування.

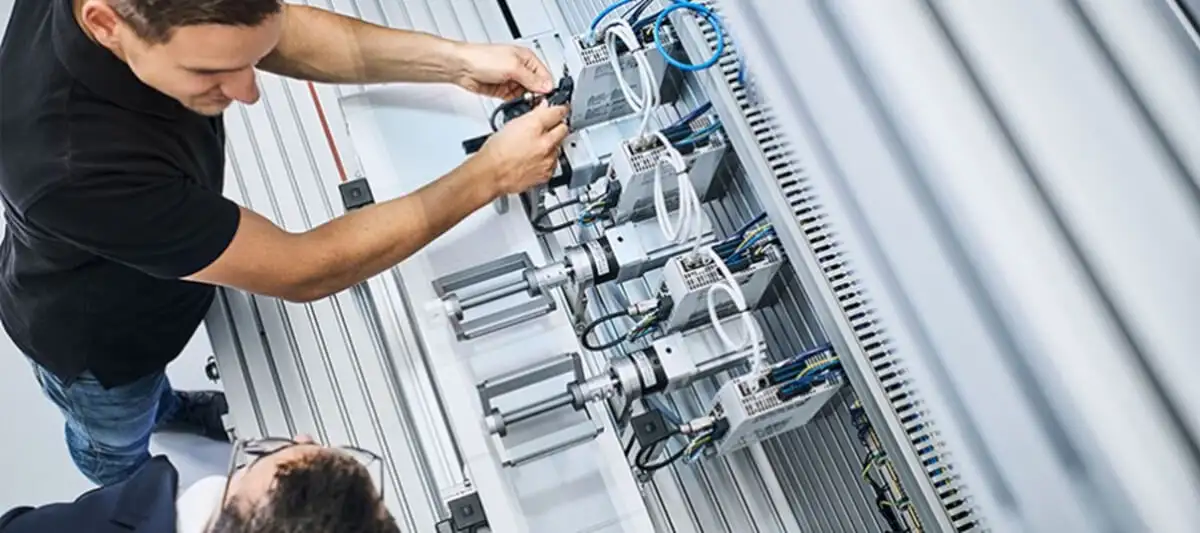

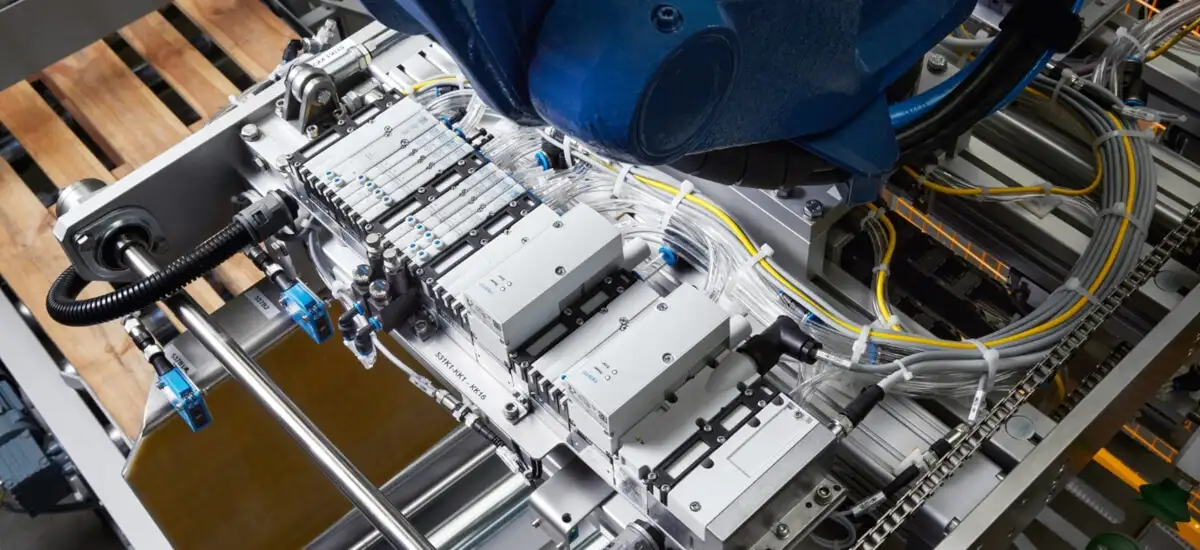

Принцип пневматики закону Паскаля

Збільшення сили

Закон Паскаля дозволяє проектувати системи, що підсилюють силу, шляхом маніпулювання поверхнею, на яку діє тиск. Це застосовується, наприклад, в силових циліндрах з великим діаметром поршнів, де при однаковому тиску можна отримати більшу вихідну силу. Це явище використовується в пневматичних пресах, монтажних пристроях, а також в промисловій робототехніці.

Точність і стабільність роботи

Пневматика часто співпрацює з електронними системами, створюючи електропневматичні системи. У таких застосуваннях важлива стабільність тиску. Закон Паскаля гарантує, що в закритій системі тиск буде рівномірним, що дозволяє досягти високої повторюваності рухів циліндрів і точного позиціонування.

прецизійна пневматика керування

Безпека процесів

Пневматика вважається однією з найбезпечніших технологій у промисловості, особливо в середовищах, що піддаються вибуховій небезпеці, або в системах, де необхідно швидко зупинити привід. При розгерметизації системи тиск різко падає, що відразу ж усуває кінетичну енергію з системи. Це ефект, що безпосередньо випливає із закону Паскаля.

Застосування закону Паскаля в пневматичних пристроях

Пневматичні циліндри

Циліндр є основним виконавчим елементом пневматичної системи. Сила, що генерується циліндром, безпосередньо випливає із закону Паскаля:

F = P × A

Чим більший діаметр поршня (більша площа A), тим більша сила при тому ж тиску. Приклад розрахунку:

Пневмоциліндр двосторонньої діїї:

Діаметр поршня: 63 мм
Робочий тиск: 6 бар (600 000 Па)

пневматичні циліндри закон Паскаля

Такої сили достатньо для виконання багатьох завдань у промисловості, від переміщення деталей до роботи на автоматичних складальних лініях.

Клапани та регулятори

Пневматичні клапани відповідають за регулювання потоку повітря в системі. Закон Паскаля гарантує, що тиск перед і за клапаном є відомим і передбачуваним, що є ключовим для стабільної роботи системи. Регулятори тиску (наприклад, пропорційні клапани тиску) дозволяють дуже точно підтримувати задані значення тиску в пневматичних контурах.

Пневматичні преси

Пневматичні преси базуються на можливості отримання великої сили шляхом збільшення площі поршня або підвищення тиску. У промисловості використовуються преси з тиском в кілька сотень кілограмів і навіть кілька тонн при відносно невеликому робочому тиску. На складальних лініях пневматичні преси використовують закон Паскаля для виконання таких операцій, як:

вдавлювання елементів,
затискання,
штампування,
клепання.

Festo пропонує спеціалізовані циліндри з великим діаметром поршнів, які генерують великі сили при відносно низькому тиску, що значно знижує витрати на стиснене повітря.

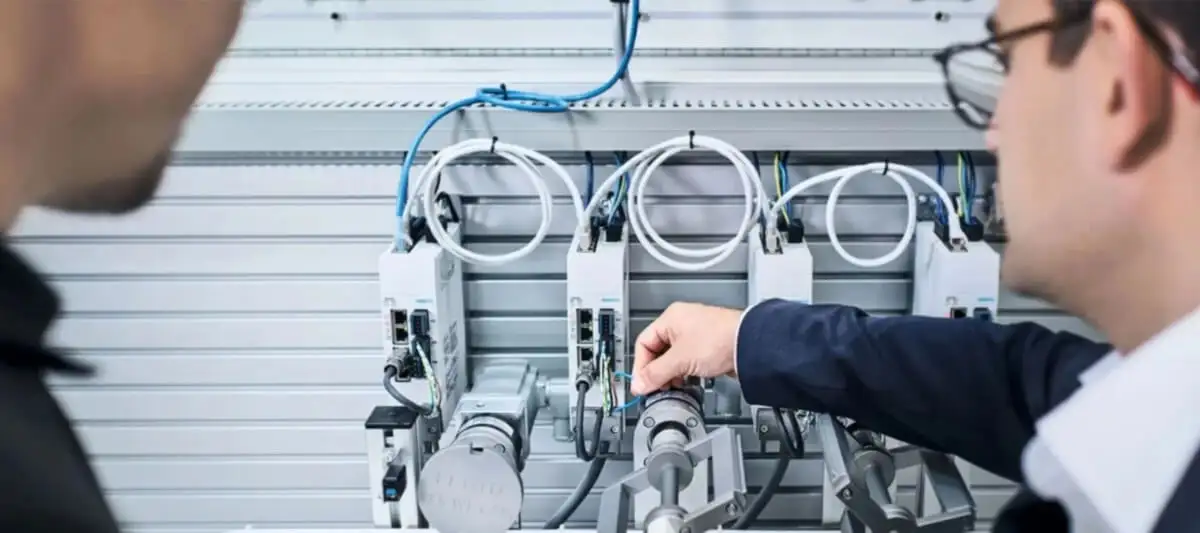

Пропозиція Festo та закон Паскаля

Festo є одним із світових лідерів у галузі пневматики та промислової автоматики. У своїй пропозиції компанія має ряд пристроїв, конструкція та дія яких базуються на законі Паскаля. Розглянемо кілька прикладів.

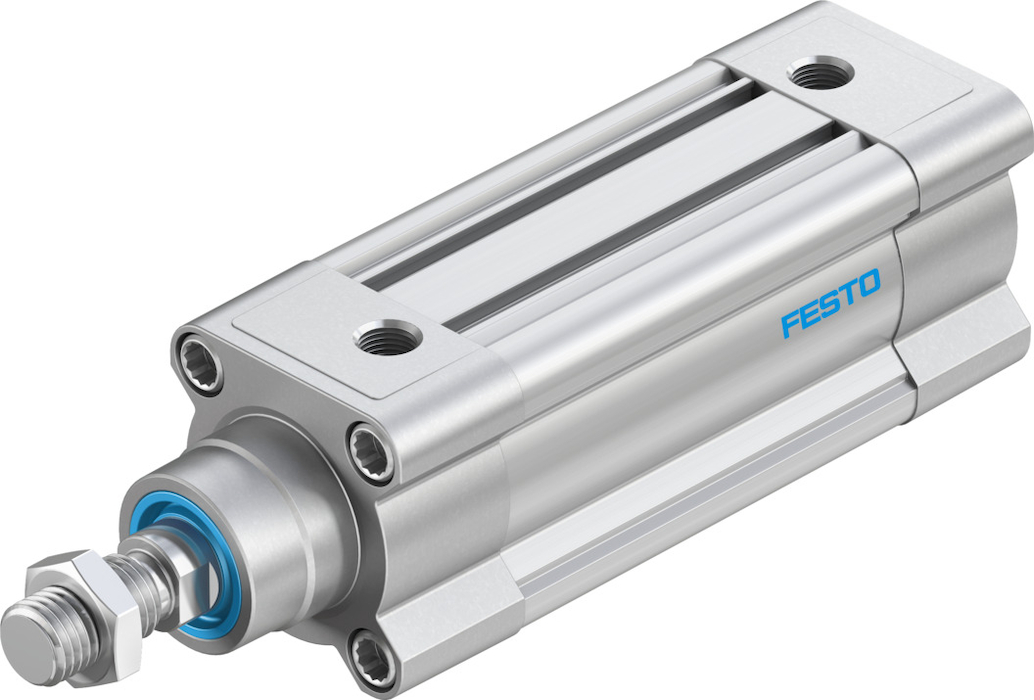

Пневматичні циліндри Festo

Серія DSBC

Діапазон діаметрів: 32 – 125 мм
Робочий тиск: до 12 бар
Кінцеве демпфування: саморегулююче або регульоване

Силові приводи Festo характеризуються високою точністю виготовлення, що гарантує герметичність і рівномірний розподіл тиску відповідно до закону Паскаля. Це забезпечує повторюваність рухів і довговічність пристрою.

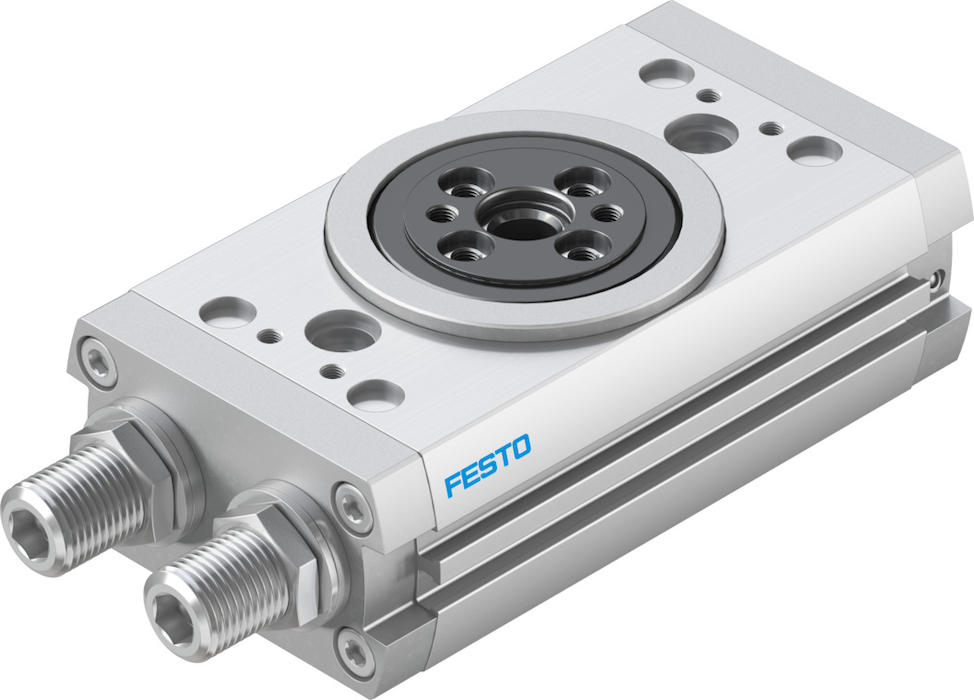

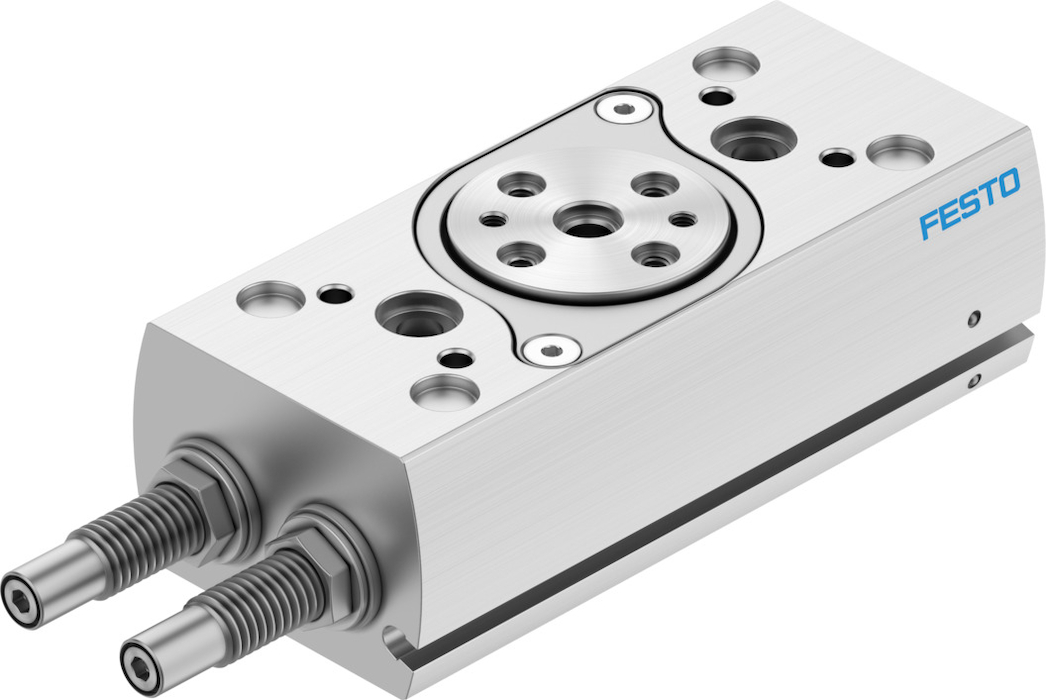

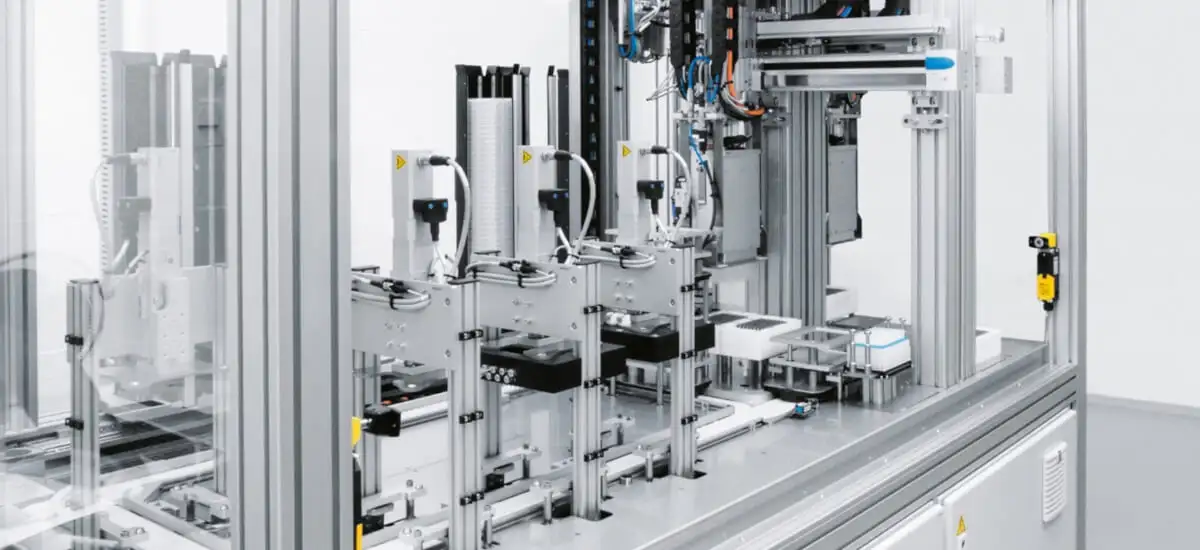

Поворотні приводи

Крутний момент: 0,15 – 112 Нм
Робочий тиск: 2 – 8 бар

Поворотні приводи використовують тиск повітря для створення крутного моменту. Закон Паскаля забезпечує рівномірний розподіл сил у камерах приводу, що забезпечує точний і плавний рух.

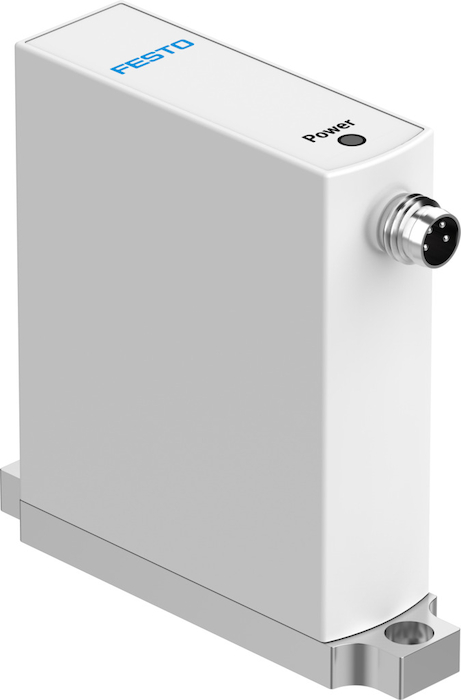

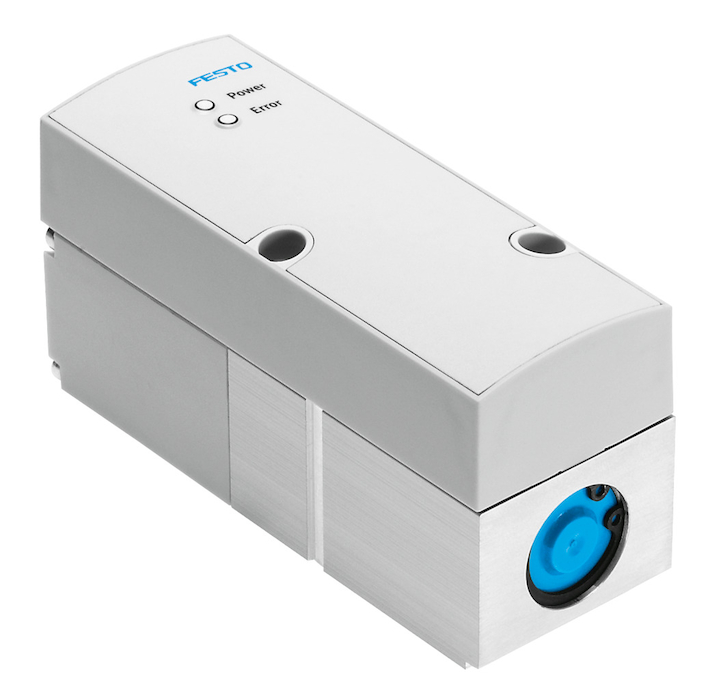

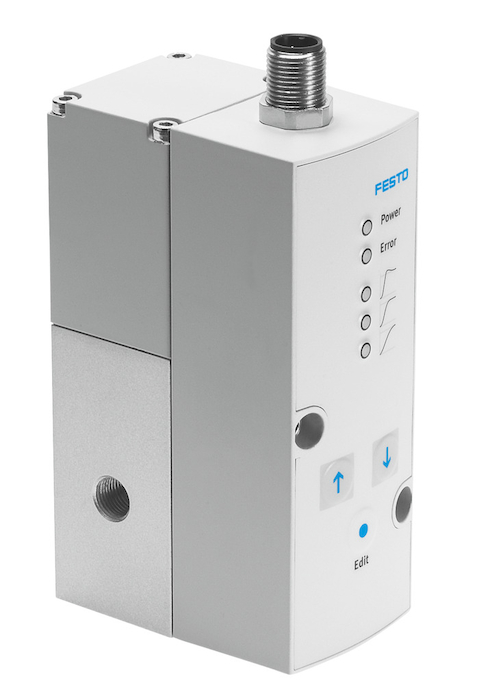

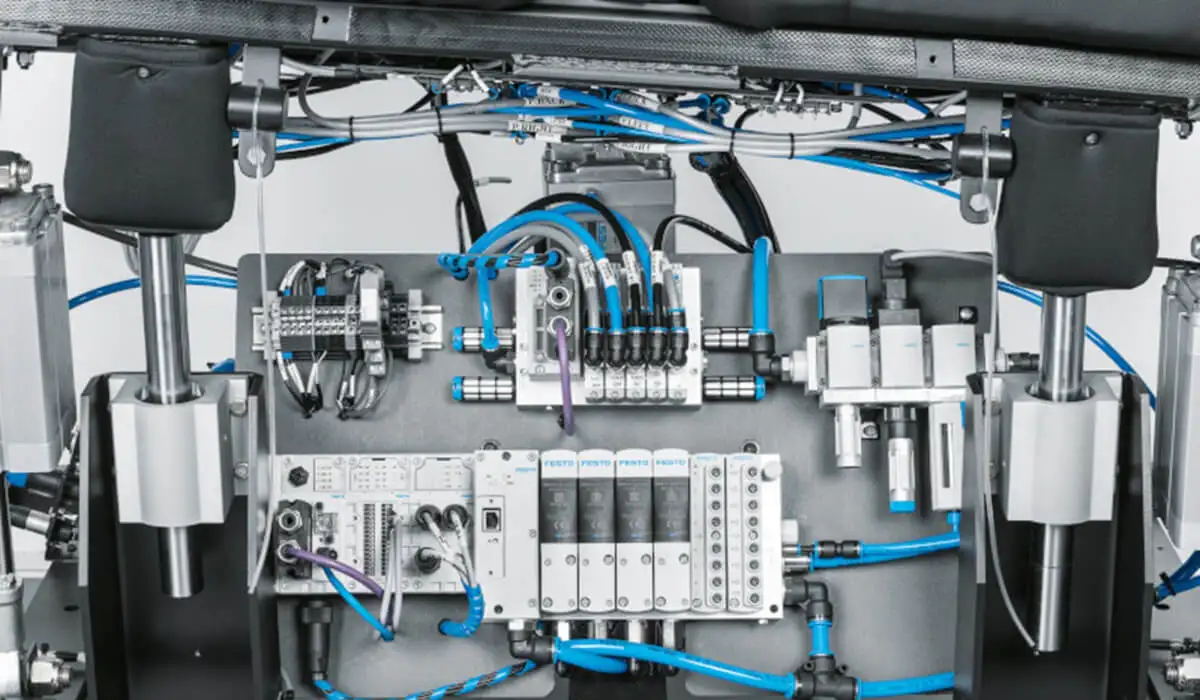

Пропорційні клапани

Регулювання тиску в діапазоні 0 – 10 бар
Точність ±0,5% від повної шкали

Пропорційні клапани тиску від Festo забезпечують плавне регулювання тиску в системі. Закон Паскаля гарантує, що тиск у всьому контурі за клапаном буде рівномірним, що дозволяє з високою точністю регулювати силу приводів.

Робототехніка та маніпулятори

У промисловій робототехніці пневматичні захвати використовують закон Паскаля для створення сили затиску. Незалежно від положення руки робота, тиск у системі розподіляється рівномірно, що гарантує надійне утримання деталі. Festo пропонує широкий асортимент захватів, таких як:

Паралельні захвати HGP,
Кутові захвати HGW,
Захвати для вакуумних застосувань.

Ці захвати працюють з високою точністю завдяки рівномірному тиску в робочих камерах, забезпечуючи делікатне або дуже міцне захоплення – залежно від потреб.

Системи моніторингу стану

Festo також пропонує системи для моніторингу робочих параметрів пневматичних систем. Завдяки закону Паскаля інженери можуть покладатися на передбачувані значення тиску, що дозволяє ефективно виявляти витоки або зниження продуктивності.

Харчова та фармацевтична промисловість

У харчовій та фармацевтичній промисловості пневматика користується великою популярністю через відсутність забруднень робочого середовища (повітря замість масла). Закон Паскаля дозволяє тут точно контролювати сили, що є ключовим при роботі з делікатними продуктами, такими як капсули, ПЕТ-пляшки або блістерні упаковки.

Festo пропонує компоненти, що відповідають суворим гігієнічним нормам:

Силові приводи серії CRDSNU в корозієстійких версіях,
Клапани з нержавіючої сталі,
Елементи з сертифікатом FDA.
Вплив закону Паскаля на проектування пневматичних установок

Вибір діаметрів трубопроводів

Закон Паскаля також впливає на проектування пневматичних трубопроводів. Хоча тиск розподіляється рівномірно, потік повітря створює втрати тиску по довжині трубопроводів. Тому правильний вибір діаметрів трубопроводів і арматури дозволяє обмежити падіння тиску і зберегти оптимальні умови роботи обладнання.

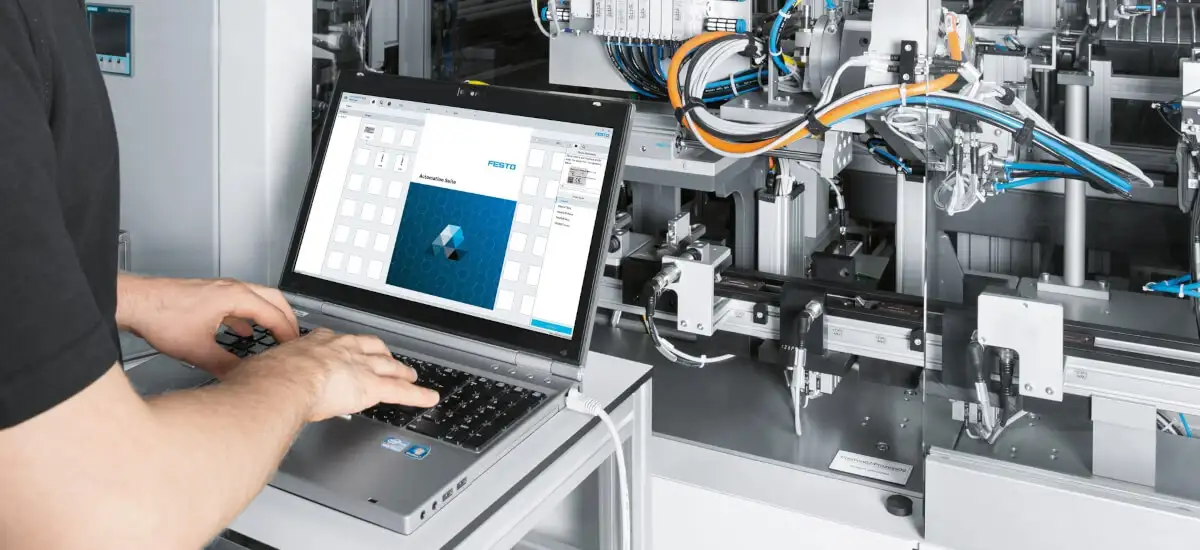

Оптимізація енерговитрат

Правильне використання закону Паскаля дозволяє обмежити споживання стисненого повітря. Перерозмірування системи призводить до непотрібного споживання енергії на стиснення повітря. Компанія Festo у своїх каталогах наводить детальні дані, що дозволяють правильно підібрати компоненти з точки зору енергоефективності.

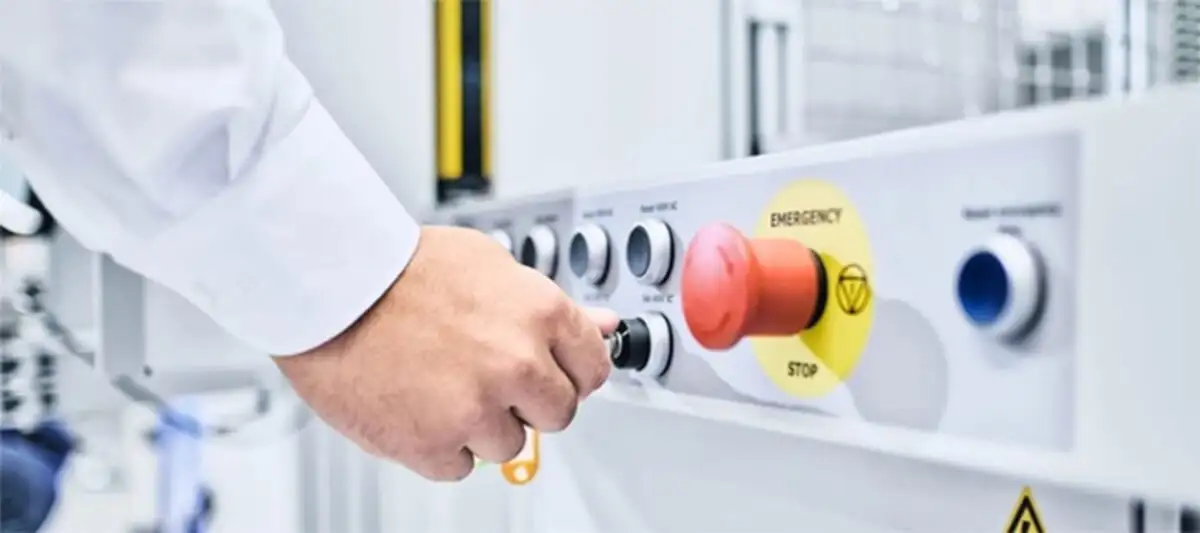

Проектування систем безпеки

Закон Паскаля також відіграє важливу роль у проектуванні систем безпеки. У разі аварії або витоку пневматична система розряджається значно швидше, ніж гідравлічна, що підвищує безпеку машин і людей.
