Як протидіяти протіканню запобіжного клапана та патьокам?

Негерметичний запобіжний клапан - чому він пропускає воду?

Запобіжні клапани використовуються для контролю тиску в системах, дозволяючи скидати надлишковий тиск для запобігання потенційним аваріям. Вони є ключовими компонентами багатьох гідравлічних і пневматичних систем.

Коли клапан починає протікати, це має викликати занепокоєння щодо цілісності та безпеки всієї системи. Витоки можна виявити за такими ознаками, як підтікання води або вихід пари, що може свідчити про те, що клапан не працює належним чином.

Негерметичність запобіжного клапана може призвести до небезпечних ситуацій, зокрема до надмірного підвищення тиску, що може пошкодити обладнання та становити загрозу безпеці. Розуміння причин витоків є ключовим - вони можуть бути пов'язані з природним зносом, помилками під час встановлення або неправильними налаштуваннями. Своєчасне втручання та регулярні технічні перевірки можуть запобігти таким проблемам і забезпечити безпечну роботу системи.

У цій статті ми розглянемо, чому запобіжні клапани протікають, найпоширеніші причини протікання та які кроки можна зробити, щоб запобігти подальшим проблемам.

Роль і принцип роботи запобіжного клапана

Запобіжні клапани відіграють ключову роль у системах, що працюють під тиском, таких як системи опалення, водопостачання або промислові установки. Їх основна функція - захист від надмірного підвищення тиску в системі. Коли тиск у системі перевищує задане значення, клапан відкривається, дозволяючи надлишковому середовищу (зазвичай воді або парі) витікати, а потім закривається, коли тиск повертається до норми.

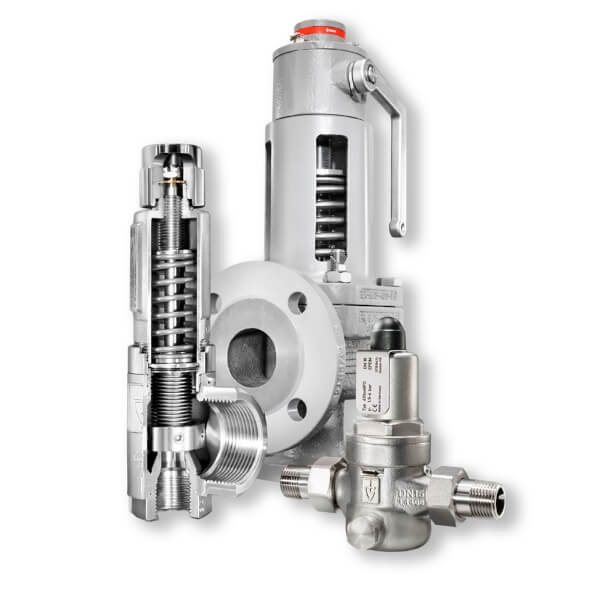

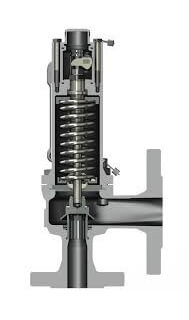

 Принцип дії запобіжного клапана заснований на точному балансі сил, що діють на його компоненти, що дозволяє контролювати тиск в напірній системі.

Закритий стан: За нормальних умов експлуатації, коли робочий тиск на вході клапана нижчий за силу пружини, що притискає плунжер/диск до сідла клапана, клапан залишається закритим. Для забезпечення герметичності системи та запобігання неконтрольованому потоку робочий тиск повинен підтримуватися на рівні не більше 95% від заданого тиску відкриття клапана.

Відкриття клапана: Коли робочий тиск збільшується і досягає значення, що дорівнює встановленому тиску відкриття, середовище рухається вздовж ущільнювальних поверхонь клапана, що призводить до підвищення тиску в камері. Обмеження потоку в кільцевому отворі між верхнім і нижнім регулювальними кільцями збільшує силу, що діє на диск, яка перевищує силу пружини, в результаті чого відбувається раптове відкриття клапана ("вискакування" клапана).

Повне відкриття: При повному відкритті клапан дозволяє надлишковій парі виходити з системи. Положення верхнього регулювального кільця викликає зміну напрямку потоку пари, що збільшує зусилля на плунжер/диск, дозволяючи клапану повністю відкритися. У повністю відкритому положенні клапан стабілізується обмежувачем підйому, який запобігає небажаним коливанням тиску і стабілізує роботу клапана.

Закриття клапана: Коли тиск в системі знижується, перекриваючий фланець шпинделя переміщається вниз до плаваючої шайби, що призводить до зменшення потоку пари з камери. В результаті миттєвий тиск в камері збільшується, що в поєднанні з силою пружини призводить до надійного і точного закриття клапана. Процес закриття додатково контролюється нижнім регулювальним кільцем, яке пом'якшує закриття, забезпечуючи точний контроль над поверненням диска в сідло.

Таким чином, запобіжний клапан діє як ключовий елемент захисту систем, що працюють під тиском, автоматично реагуючи на підвищення тиску і дозволяючи безпечно скинути його, а потім точно закрити, коли робочі умови стабілізуються.

Причини протікання запобіжного клапана

Надмірний тиск у системі

Однією з найпоширеніших причин протікання води (середовища) через водяний запобіжний клапан є надмірний тиск у системі. Це може бути викликано:

• неправильним калібруванням клапана - клапан може бути неправильно відкалібрований, через що він відкривається при нижчому тиску, ніж розрахований
• несправністю регулятора тиску - регулятор тиску може не функціонувати належним чином, що призводить до раптових стрибків тиску, які запобіжний клапан повинен компенсувати.

Забруднення в системі

Забруднення, такі як вапняні відкладення, іржа або частинки бруду, можуть накопичуватися всередині запобіжного клапана, що призводить до витоку.

• вапняні відкладення - жорстка вода може спричинити утворення вапняного нальоту всередині клапана, що ускладнює його повне закриття.
• іржа та корозія - старі клапани, особливо ті, що піддаються впливу води з високим вмістом кисню, можуть піддаватися корозії, що призводить до виходу з ладу ущільнювачів і витоку.

Пошкодження пружини або плунжера

Запобіжні клапани, як і будь-які механічні пристрої, можуть зазнавати зносу та механічних пошкоджень.

• втома матеріалу пружини - пружина в клапані з часом може втратити свої еластичні властивості, що призводить до нездатності утримувати плунжер у закритому положенні.
• пошкодження плунжера - плунжер або ущільнювач можуть бути зношені або деформовані, що перешкоджає повному закриттю клапана.

Занадто низький тиск закриття

Якщо запобіжний клапан налаштований на занадто низький тиск закриття, він може відкриватися занадто часто, що призводить до передчасного зносу і витоків.

• неправильне регулювання - клапан може бути неправильно відрегульований, внаслідок чого він відкривається за нижчого тиску, ніж потрібно.
• висока чутливість клапана - деякі клапани занадто чутливі до змін тиску, що може призвести до частого відкривання і закривання, прискорюючи знос.

Старіння ущільнень

Запобіжні клапани оснащені ущільненнями, які з часом можуть руйнуватися. Такі фактори, як температура, хімічні речовини та старіння матеріалів, можуть спричинити їх знос.

• деградація прокладок - прокладки з гуми або інших матеріалів можуть з часом тверднути, тріскатися або кришитися, що призводить до витоків.
• неправильний вибір матеріалу прокладок - прокладки можуть не відповідати робочому середовищу та умовам експлуатації, що прискорює знос.

Запобігання проблемам з витоками запобіжних клапанів

Регулярний огляд і технічне обслуговування

Регулярний огляд запобіжних клапанів є ключем до забезпечення надійної роботи:

• графік огляду - встановіть графік регулярного огляду і технічного обслуговування клапанів, адаптований до умов експлуатації системи (виконуйте регулярні продувки запобіжних клапанів).
• випробування клапанів - регулярно випробовуйте клапани, щоб переконатися, що вони відкриваються і закриваються при правильному тиску

Використання відповідних фільтрів і сепараторів

Встановлення фільтрів і сепараторів у системі може запобігти потраплянню забруднюючих речовин в запобіжний клапан. Встановлення попередніх фільтрів перед запобіжним клапаном може допомогти вловити більші частинки до того, як вони потраплять у клапан або інші компоненти системи.

Відокремлювачі повітря та бруду - це пристрої, які дозволяють видаляти тверді частинки та бульбашки повітря із систем опалення та охолодження. Процес усунення твердих забруднень досягається завдяки використанню магнітного поля, яке притягує металеві частинки, і механічної фільтрації. Повітряні сепаратори працюють за рахунок збільшення площі поверхні контакту з водою і уповільнення потоку води, що сприяє ефективній фільтрації.

Дуже важливо, щоб пристрій був правильно підібраний і правильно встановлений. Щоб сепаратор виконував свою роботу, він повинен бути встановлений в правильному місці в системі - повітряні сепаратори найкраще працюють при високій температурі води, тому їх слід встановлювати на лінії подачі, в той час як сепаратори твердих частинок - на лінії повернення.

Правильний підбір клапанів та ущільнень

Правильний вибір клапанів і ущільнень для конкретного застосування має вирішальне значення для довговічності та надійності системи. Перш ніж вибрати запобіжний клапан, проаналізуйте умови експлуатації, зокрема тиск, температуру, пропускну здатність і тип середовища. Вибирайте ущільнення з матеріалів, стійких до середовища та умов експлуатації, щоб запобігти передчасному зносу.

Встановлення надійних запобіжних клапанів - найефективніший спосіб уникнути типових відмов системи. Ці клапани також допомагають запобігти небезпечному підвищенню або невідповідному тиску, який може пошкодити ключові компоненти системи.

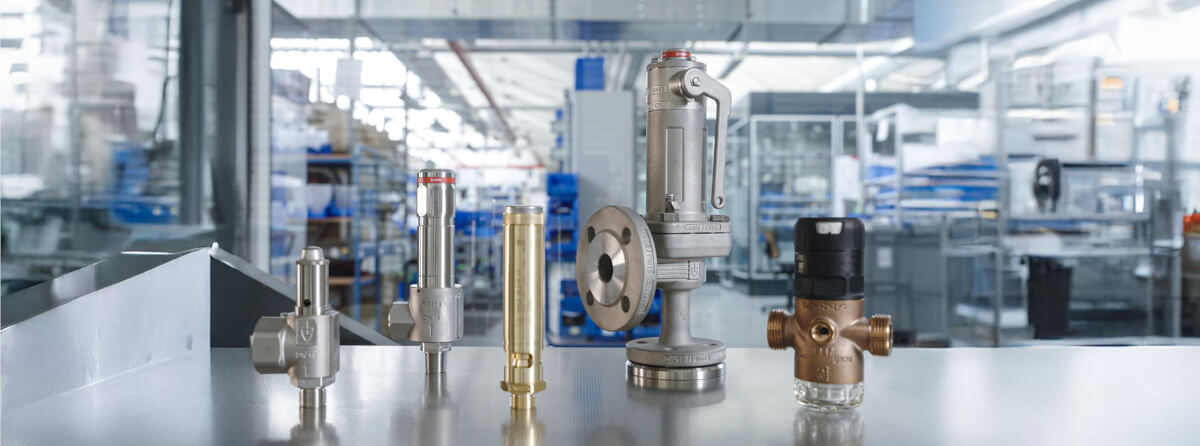

ПНЕВМАТ пропонує широкий асортимент запобіжних клапанів, що ідеально підходять для різних галузей промисловості. Заснована на найсучасніших технологіях, наша продукція розроблена таким чином, щоб відповідати всім специфічним вимогам вашої установки.

Використання наших клапанів - це гарантія не тільки зменшення кількості відмов системи та витрат на обслуговування, але й підвищення безпеки персоналу та захисту від потенційних нещасних випадків. Потрібні запобіжні клапани, пристосовані до ваших потреб? Зв'яжіться з нами сьогодні, щоб замовити якісну продукцію.
