Протікаючий кульовий клапан = ремонтувати чи ні?

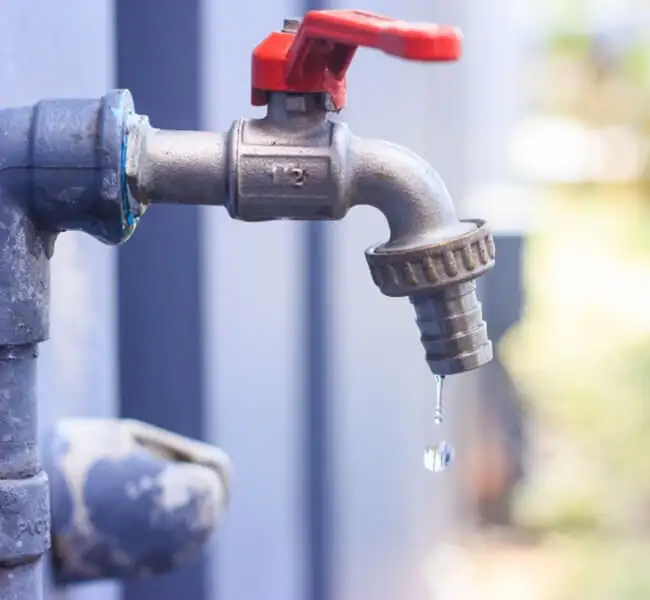

Чому кульовий клапан пропускає воду?

Кульові клапани є незамінними елементами арматури в газових та рідинних системах, як у промисловості, так і в побутових умовах. Вони виконують функцію відсікання, тобто відкривають або закривають потік робочого середовища. Однак кульовим клапаном неможливо контролювати величину передачі середовища.

Конструкція та застосування кульового клапана

Запірним елементом є куля, встановлена в корпусі на тефлонових ущільненнях, що забезпечує герметичне перекриття або відкриття потоку середовища. Для зміни функції клапана ручку повертають на 90 градусів, таким чином швидко закриваючи контур. Кожна установка вимагає відповідного захисту та можливості негайного закриття і контролю потоку робочого середовища, тому клапани цього типу є необхідними елементами трубопроводів.

Виникнення аварії

Через те, що кульові клапани знаходяться під впливом високих температур, робочого тиску та постійного впливу робочого середовища, яке часто є агресивним фактором, трапляється, що в клапані з'являється негерметичність. Питання, яке тоді найчастіше виникає, – чи ремонтувати клапан чи ні?



Діагностика проблеми та її вирішення

Щоб вирішити проблему несправності клапана в системі, необхідно встановити місце витоку, а ця інформація допоможе застосувати правильне рішення:

Тріщина в корпусі клапана – якщо на корпусі з'явилася тріщина, єдиним рішенням є заміна клапана. Якщо це лише невелике заглиблення, яке не впливає на роботу клапана, навіть тимчасове ущільнення корпусу ущільнювачем не вирішить проблему. З часом тріщина збільшиться і може реально вплинути на повну несправність клапана, а отже, і на безпеку застосування.

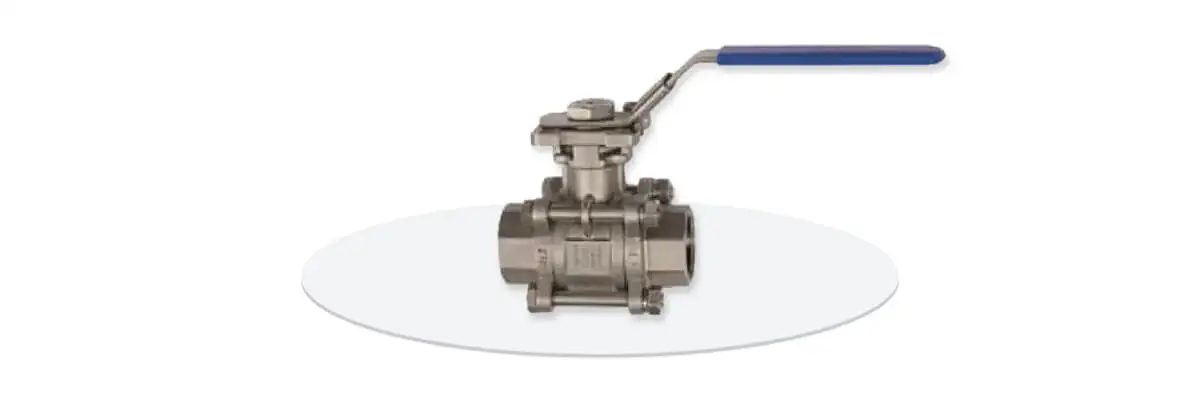

Негерметичність на кулі в корпусі – залежно від конструкції клапанів, деякі моделі мають можливість заміни ущільнень і кулі в клапані. Виробники, крім нового крана, пропонують ремонтні комплекти і кулі, які в разі зносу/пошкодження/протікання цих елементів можна встановити нові в корпусі клапана. Це стосується розбірних клапанів, наприклад, 3-елементних різьбових кульових клапанів. У цьому випадку слід діяти відповідно до інструкцій виробника, аналогічно як при монтажі або чищенні клапана.

Негерметичність на різьбі – частою причиною витоку з клапанів є негерметичність на з'єднаннях арматури – на різьбі або фланцях. У такому випадку необхідно розібрати клапан відповідно до інструкцій виробника та правильно застосувати ущільнювальні рішення у вигляді, наприклад, нитки або тефлонової стрічки, пакулів або ущільнювачів, призначених для даного з'єднання.

Негерметичність на ручці клапана – якщо витік відбувається безпосередньо під ручкою клапана, залежно від конструкції штока ми маємо два варіанти: якщо клапан має конструкцію з дроселем, ми можемо затягнути гайку на штоку і ущільнити цей елемент, якщо ж кран не має дроселя в конструкції, нам залишається тільки замінити клапан на новий, щоб не допустити аварії на установці.

Найкращим запобіганням витоків у кульових клапанах є оптимальний підбір клапана до умов роботи, що панують на трубопроводі, з урахуванням параметрів робочого середовища. Приймаючи рішення про придбання таких популярних елементів арматури, як кульові крани, варто скористатися пропозицією перевіреного та надійного постачальника, яким є компанія Pneumat.

Однак, якщо в використовуваному клапані виникне витік, найважливіше правильно локалізувати місце витоку та дотримуватися наших вказівок щодо усунення пошкодження.
