Обозначения шаровых кранов

Как понимать обозначения на шаровых кранах?

Принцип действия шарового клапана

Транспортировка газов и жидкостей требует надлежащей безопасности и контроля потока. По этой причине шаровые клапаны являются незаменимыми элементами арматуры, используемой для транспортировки рабочих сред как в промышленности, так и в бытовых трубопроводах.

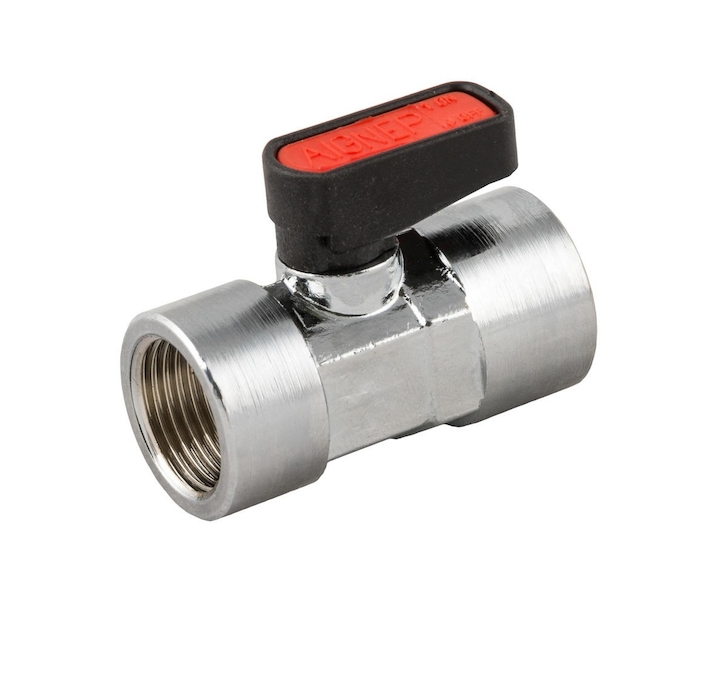

Работа шарового крана проста и интуитивно понятна – для открытия или закрытия контура установки необходимо повернуть рычаг крана на 90 градусов – шарик, имеющий углубление, скользит по тефлоновым уплотнениям внутри корпуса крана. В зависимости от положения шара он пропускает рабочее средство или закрывает гнездо, перекрывая транспорт жидкости или газа.

Маркировка на клапанах

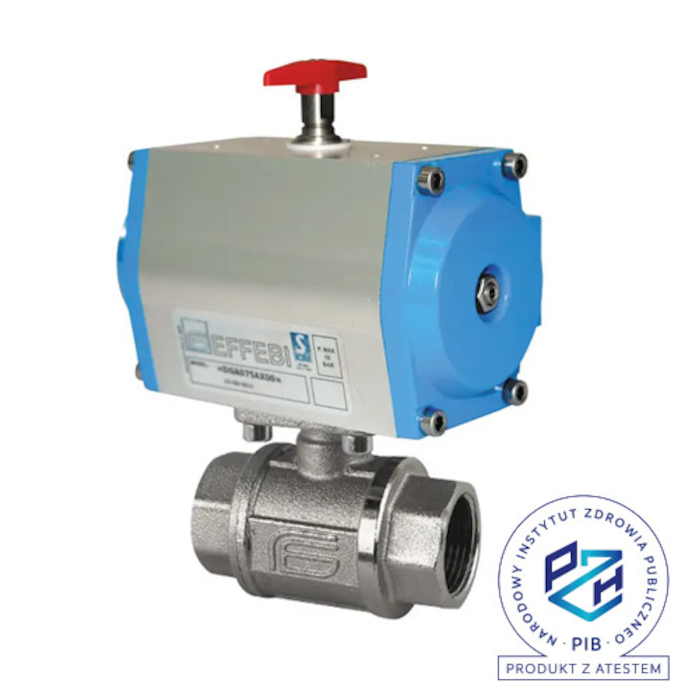

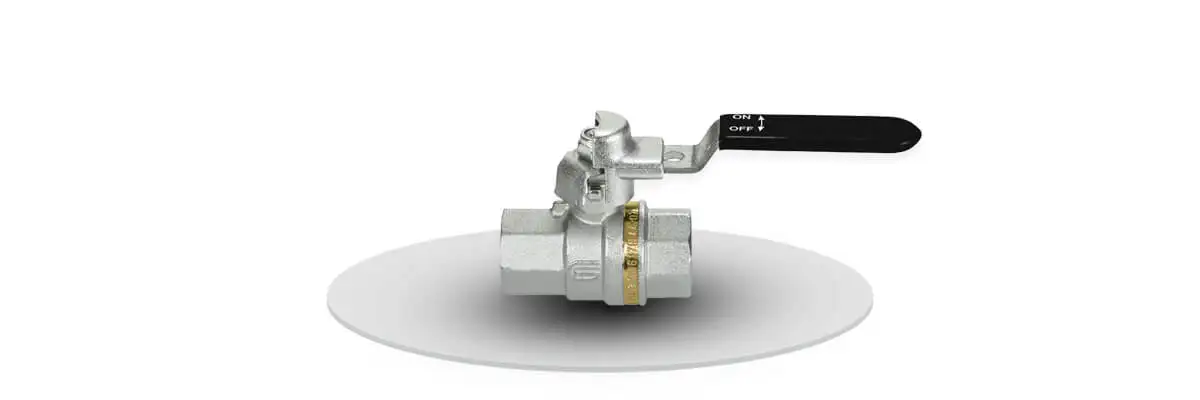

Выбор правильного запорного клапана для конкретного применения должен основываться на ключевых характеристиках, которые требуются для конкретной установки. В этом случае наиболее важными являются: номинальный диаметр клапана, рабочее давление, тип материала, из которого изготовлен крановой клапан, а также способ соединения элементов арматуры на трубопроводе - вся эта информация обычно выбита на корпусе клапана:

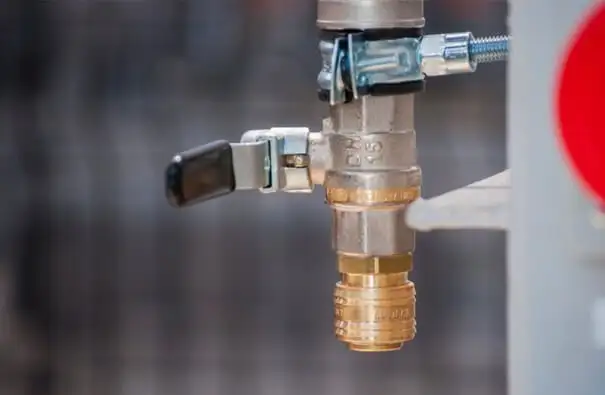

• Номинальный диаметр, указанный как DN (nominal dimeter) — номинальный размер диаметра трубы, указанный в мм, который соответствует дюймовым размерам, например, DN25 — это размер 1 дюйм — в пневматике шаровые краны имеют размеры от наименьшего DN6, то есть 1/8 дюйма, до наиболее распространенного DN150, то есть 8 дюймов.
• Номинальное рабочее давление, обозначаемое как PN (nominal pressure) – класс, установленный в стандартах ISO, в котором может работать клапан, выраженный в единицах бар – классы давления PN, в которых встречаются шаровые клапаны, чаще всего PN6, PN10, PN16 и PN25.

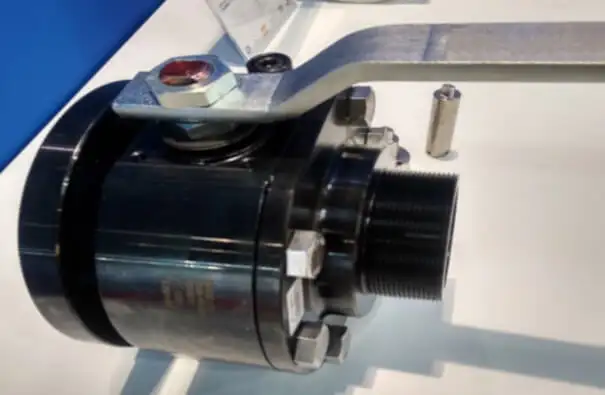

• Материал – в зависимости от материала, из которого изготовлен клапан, на корпусе будет указано следующее обозначение: латунь CW617N, нержавеющая сталь 304 или кислотостойкая сталь 316, углеродистая сталь A105 или чугун GG.
• Тип соединения – некоторые производители, выбивая размер на корпусе клапана, следуют правилу, что, указывая диаметр, выраженный в DN, мы знаем, что это фланцевая арматура, а для шаровых клапанов они используют обозначение в дюймах, например: 2”.



Чтобы избежать нежелательных простоев и аварий на установке, необходимо подбирать запорные клапаны в соответствии с условиями эксплуатации трубопровода.

Принимая решение о покупке таких широко используемых элементов промышленной арматуры, как шаровые краны, стоит воспользоваться предложением профессионального и надежного поставщика, каким является компания ПНЕВМАТ.
