Ущільнення пневматичних циліндрів в двох словах!

Ущільнення пневматичного циліндра – що потрібно знати?

Пневматичні циліндри є ключовими елементами багатьох систем промислової автоматики, робототехніки та механічних пристроїв. Їх надійна робота значною мірою залежить від якості та стану ущільнень. Ущільнення в пневматичних циліндрах відіграють фундаментальну роль у забезпеченні герметичності системи, енергоефективності та тривалості експлуатації пристрою. У цій статті компанія ПНЕВМАТ, як виробник пневмоциліндрів, обговорить найважливіші аспекти, пов'язані з ущільненнями пневматичних циліндрів, типи використовуваних ущільнень, матеріали, з яких вони виготовлені, а також фактори, що впливають на їх вибір та експлуатацію.

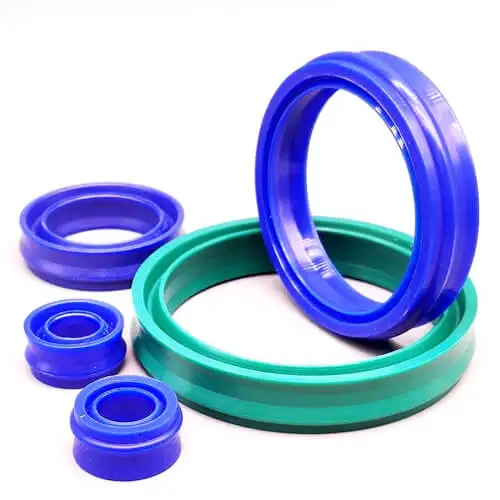

Типи ущільнень у пневматичних циліндрах

Ущільнення в пневматичних циліндрах можна розділити на три основні категорії:

1. Ущільнення поршня

Ущільнення поршня запобігають витоку повітря між камерами циліндра по обидва боки поршня. Завдяки ним циліндр може генерувати силу в обох напрямках руху.

2. Ущільнення поршневого штока

Ущільнення поршневого штока мають за завдання запобігати витоку повітря зсередини циліндра назовні та захищати внутрішню частину циліндра від забруднень з навколишнього середовища. Типовими ущільненнями є губчасті ущільнення та скребки (згрібальні кільця), які видаляють забруднення з поверхні поршневого штока під час руху.

3. Статичні ущільнення

Статичні ущільнення використовуються в місцях, де елементи циліндра нерухомі відносно один одного, наприклад, між циліндром і кінцевими кришками. Зазвичай це О-кільця або плоскі ущільнювальні кільця.

Матеріали, що використовуються для ущільнень

Вибір матеріалу ущільнення має ключове значення для забезпечення оптимальної роботи приводу в певних умовах. Найчастіше використовуються такі матеріали:

Поліуретан (PU)

Переваги:

• Стійкість до стирання - чудово витримує інтенсивне тертя, що збільшує його довговічність у застосуваннях, схильних до зносу.
• Еластичність - дуже добре пристосовується до поверхні, що забезпечує герметичність і зменшує ризик витоків.
• Стійкість до низьких температур - зберігає еластичність при низьких температурах, що є вигідним у зовнішніх застосуваннях і в холодному середовищі.
• Стійкість до води та мінеральних масел - ефективно працює в застосуваннях, де відбувається контакт з цими речовинами.

Недоліки:

• Обмежена стійкість до високих температур - поліуретан втрачає свої властивості при вищих температурах (зазвичай вище 80-100°C).
• Нижча хімічна стійкість - у порівнянні з Viton і Teflon, має меншу стійкість до агресивних хімікатів і розчинників.

NBR (нітрильний каучук)

Переваги:

• Висока стійкість до масел і палива - NBR є надзвичайно стійким до контакту з маслами і мастилами, що робить його ідеальним вибором для гідравлічних і пневматичних застосувань.
• Стійкість до стирання - забезпечує хорошу довговічність в умовах високого механічного зносу, але має меншу стійкість до стирання в порівнянні з поліуретаном.
• Доступна ціна - дешевший за вітон, поліуретан і тефлон, що робить його економічно вигідним вибором для стандартних застосувань.
• Стійкість до середніх температур - може працювати при температурах до приблизно 100 °C.

Недоліки:

• Вища вартість, обмежена еластичність при низьких температурах.
• Менша стійкість до агресивних хімікатів - не підходить для застосувань, де відбувається контакт з кислотами або сильно корозійними речовинами.

Вітон (фторкаучук, FKM)

Переваги:

• Висока стійкість до високих температур - вітон може працювати навіть при температурі 200°C і вище, що робить його ідеальним для застосування в екстремальних температурних умовах.
• Хімічна стійкість - стійкий до широкого спектру хімікатів, кислот, палива та мастил, що дозволяє використовувати його в складних промислових умовах.
• Стійкість до старіння - Вітон стійкий до УФ-випромінювання, озону та процесів старіння, що забезпечує довговічність у зовнішніх умовах.
• Стійкість до постійних деформацій - зберігає свою форму і властивості навіть при тривалому тиску.

Недоліки:

• Вища вартість - Вітон дорожчий за NBR і поліуретан, що може вплинути на бюджет проектів.
• Нижча еластичність при низьких температурах - при дуже низьких температурах може втрачати еластичність, що обмежує його застосування в холодних середовищах.

Тефлон (PTFE)

Переваги:

• Низький коефіцієнт тертя - тефлон характеризується дуже низьким коефіцієнтом тертя, що мінімізує опір руху і продовжує термін служби ущільнень.
• Хімічна стійкість - практично стійкий до всіх хімічних речовин, що робить його незамінним у хімічних застосуваннях.
• Стійкість до високих температур - може працювати в широкому діапазоні температур, що досягає 260°C.
• Антиадгезивність - не прилипає до інших матеріалів, що полегшує його використання в застосуваннях, що вимагають чистоти і легкого руху.
• Стійкість до УФ-випромінювання та старіння - тефлон дуже стійкий до процесів старіння та сонячного випромінювання.

Недоліки:

• Висока ціна - ПТФЕ є дорогим матеріалом, що може бути невигідним при виробництві у великих масштабах.
• Низька еластичність - він крихкий у порівнянні з іншими ущільнювальними матеріалами, тому не є найкращим для застосувань, де потрібні деформації або еластичність.
• Складність монтажу - через свою жорсткість може бути складно монтувати в обмеженому просторі або на складних формах.

Фактори, що впливають на вибір ущільнення

При виборі відповідного ущільнення слід враховувати наступні фактори:

1. Робочий тиск

Ущільнення повинні бути здатні працювати під тиском, під яким буде працювати пневматичний привід. Більш високі тиски вимагають ущільнень з більш високою механічною міцністю.

2. Робоча температура

Діапазон температур, в яких буде працювати пневмоциліндр, впливає на вибір матеріалу ущільнення. Слід враховувати як температуру робочого середовища, так і температуру навколишнього середовища.

3. Швидкість руху

Швидкість руху поршня впливає на тертя і знос ущільнень. При високих швидкостях рекомендується використовувати матеріали з низьким коефіцієнтом тертя, такі як PTFE.

4. Робоче середовище

Тип середовища (повітря, інертні гази) та можливі забруднення можуть впливати на сумісність матеріалу ущільнення.

5. Умови навколишнього середовища

Такі фактори, як наявність хімічних речовин, вологість, запиленість або УФ-випромінювання, можуть впливати на довговічність ущільнень.

Проблеми, пов'язані з ущільненнями

1. Знос ущільнень

Природний знос в результаті тертя може призвести до негерметичності. Необхідно регулярно перевіряти стан ущільнень.

2. Старіння матеріалу

3. Забруднення

Бруд, пил або абразивні частинки можуть пошкоджувати поверхні ущільнень і призводити до передчасного зносу.

4. Неправильний монтаж

Неправильне встановлення ущільнень, пошкодження під час монтажу або використання невідповідних інструментів можуть призвести до негерметичності.

Технічне обслуговування та заміна ущільнень

• Регулярні огляди - рекомендується періодично перевіряти стан ущільнень та їхніх контактних поверхонь.
• Заміна пошкоджених ущільнень - при перших ознаках негерметичності або зносу ущільнення слід замінити.
• Використання відповідних мастил - деякі ущільнення вимагають використання спеціальних мастильних матеріалів, сумісних з матеріалом ущільнення та робочим середовищем.

Найкращі практики при монтажі ущільнень

Для забезпечення тривалої та безпроблемної роботи пневматичних приводів ключове значення має правильне виконання процесу монтажу ущільнень. Ось кілька найкращих практик:

1. Підготовка поверхні

• Чистота — всі елементи циліндра, зокрема гнізда ущільнень і поверхні, що контактують, повинні бути ретельно очищені від забруднень, пилу та залишків старого мастила.
• Перевірка поверхні - слід перевірити, чи на поверхнях немає подряпин, вм'ятин або інших механічних пошкоджень, які могли б вплинути на герметичність системи.

2. Використання відповідних інструментів

• Монтажні інструменти - використання спеціальних інструментів для монтажу ущільнень мінімізує ризик їх пошкодження. Слід уникати гострих металевих інструментів, які можуть порізати або подряпати ущільнення.
• Змащування - перед монтажем ущільнень рекомендується злегка змастити їх відповідним мастилом або олією, що полегшить монтаж і зменшить тертя під час першого запуску.

3. Звертайте увагу на напрямок монтажу

• Правильна орієнтація - деякі ущільнення мають певний напрямок монтажу (наприклад, губчасті ущільнення). Неправильна орієнтація може призвести до негерметичності або швидкого зносу.

4. Перевірка після монтажу

• Випробування на герметичність - після складання приводу варто провести випробування на герметичність при низькому тиску, щоб переконатися, що все було правильно змонтовано.
• Спостереження під час запуску - під час першого запуску слід контролювати роботу приводу на предмет негерметичності, нетипових звуків або опору руху.
