Стандарт PN EN ISO 50001 у пневматиці — сертифікація, аудит, впровадження
Стандарт ISO 50001 — що таке сертифікат ISO 50001 у промисловості?
У сучасній промисловості енергія перестала бути лише постійною статтею витрат, яку «просто доводиться нести». Сьогодні вона є одним з найважливіших управлінських, технологічних та конкурентних параметрів. Саме в цьому контексті зростає значення стандарту ISO 50001, тобто міжнародного системного стандарту, спрямованого на побудову, впровадження, підтримку та постійне вдосконалення системи енергоменеджменту. У промисловій практиці цей стандарт не є виключно документом для отримання сертифіката. Це інструмент, що впорядковує підхід до споживання енергії, втрат ресурсів, обліку, аналізу даних та модернізації підприємства з метою підвищення технічної, екологічної та фінансової ефективності.
CS INSTRUMENTS прямо вказує на застосування своїх рішень для енергетичних аналізів відповідно до DIN EN ISO 50001, зокрема вимірювання витрати та розрахунку витоків у системах стисненого повітря, а ПНЕВМАТ розвиває свою пропозицію та компетенції саме в області вимірювань, виявлення витоків та підтримки підприємств у досягненні вимірюваних енергозбережень.
Що таке стандарт ISO 50001?
ISO 50001 — це стандарт, що стосується систем управління енергоспоживанням. Його метою є створення в підприємстві впорядкованої моделі діяльності, яка дозволяє не тільки визначити основні сфери енергоспоживання, а й оцінювати ефективність заходів з оптимізації та постійно покращувати результати. З практичної точки зору стандарт базується на логіці постійного вдосконалення, відомій з циклу PDCA: плануй, виконай, перевір, дій. Компанія CS INSTRUMENTS у своїх технічних матеріалах безпосередньо застосовує цю модель до систем стисненого повітря, показуючи, що вимірювання, аналіз, оцінка та повторне вимірювання утворюють повний цикл підвищення енергоефективності.
Саме тому ISO 50001 має таке велике значення на підприємствах, що використовують пневматику, компресорні, системи розподілу енергоносіїв та розгалужені мережі споживачів.
При цьому варто підкреслити, що сертифікат ISO 50001 не означає одноразового «проходження» аудиту, а є підтвердженням того, що компанія діє згідно з систематизованими принципами управління енергією. Іншими словами, організація не тільки знає свої енергоємні сфери, але й вміє їх моніторити, аналізувати та вдосконалювати з часом. Це дуже важливо в промисловості, де реальні втрати не завжди є наслідком гучних аварій, а частіше — повільного наростання неефективності: негерметичності, падіння тиску, поганої якості стисненого повітря, перерозмірування установок, роботи обладнання поза оптимальним режимом та відсутності надійних вимірювальних даних.
Сертифікат ISO 50001 – що він дає підприємству?
З точки зору керівництва сертифікат ISO 50001 означає насамперед більший контроль над витратами на енергію. З точки зору технічного обслуговування це означає можливість переходу від реактивного вирішення проблем до свідомого управління установкою. З точки зору виробництва це більша стабільність процесу. З екологічної точки зору це, у свою чергу, реальне обмеження споживання енергії, а отже, і опосередковане обмеження викидів, пов’язаних з її виробництвом.
У промисловій практиці найважливіші переваги можна сформулювати ширше. По-перше, підприємство отримує метод виявлення так званих значущих сфер енергоспоживання. По-друге, створюється база даних для порівняння стану «до» та «після» модернізації. По-третє, воно може обґрунтовувати інвестиції не інтуїцією, а цифрами: фактичним потоком, профілем споживання, рівнем втрат, падінням тиску або обсягом витоків. По-четверте, легше поєднує технічні цілі з фінансовими та екологічними. ПНЕВМАТ підкреслює саме цей практичний аспект: підтримку компаній в аналізі систем стисненого повітря, підборі рішень, що відповідають аудиту, та досягненні реальних, вимірюваних енергозбережень.
Чому ISO 50001 є такою важливою для систем стисненого повітря?
На багатьох підприємствах стиснене повітря розглядається як «четверте середовище», поряд з електроенергією, газом та водою. Водночас це одне з найдорожчих комунальних середовищ у перерахунку на корисну енергію на споживанні. Кожна негерметичність, кожен невиправданий надув, кожне зайве підвищення тиску та кожне неконтрольоване споживання безпосередньо позначаються на вартості. Проблема полягає в тому, що втрати стисненого повітря часто є непомітними. Установка працює, машини працюють, виробництво йде, а енергія «витікає» у фоновому режимі. Саме тому системи стисненого повітря є однією з найбільш сприятливих сфер для впровадження вимог ISO 50001: вони мають великий потенціал швидкої економії, але лише за умови, що вони вимірюються та регулярно діагностуються. CS INSTRUMENTS вказує, що поєднання вимірювання витрати з виявленням витоків дозволяє цілеспрямовано скорочувати витрати на енергію та викиди CO2 в системах стисненого повітря.
Саме тут стандарт ISO 50001 зустрічається з пневматикою у найбільш практичній формі. Йдеться не про абстрактні декларації ефективності, а про конкретні дані з трубопроводу, компресорної, цеху, робочого місця та машини. Якщо підприємство не вимірює витрату, тиск, точку роси, споживання в окремих секціях та рівень витоків, то насправді воно не управляє енергією, а лише реагує на рахунки за неї.
ISO 50001 та аудит енергоефективності в компресорній
Компресорна є природним відправним пунктом для заходів з оптимізації. Саме тут електроенергія перетворюється на стиснене повітря, а отже, саме тут зосереджено джерело витрат. Однак якісний аудит не може обмежуватися лише компресорною. Він повинен охоплювати весь ланцюг: виробництво, обробку, зберігання, розподіл та споживання на кінцевих споживачах.
Аудит енергоефективності в компресорній, що відповідає духу ISO 50001, повинен дати відповідь принаймні на кілька ключових питань. Яка реальна потреба в стисненому повітрі в часі? Як виглядає профіль добового та тижневого навантаження? Які перепади тиску між компресорною та точками споживання? Які втрати генерують витоки? Чи відповідає обробка повітря фактичній якості, необхідній для технологічного процесу? Чи працює система при тиску, вищому за необхідний? Чи правильно керуються споживачами? Чи існують зони невиробничого споживання, наприклад, під час простоїв та вихідних?
Для надання таких відповідей потрібні надійні вимірювання. CS INSTRUMENTS пропонує для цього як витратоміри, датчики точки роси та тиску, так і реєстратори даних, а також інструменти для виявлення та повідомлення про витоки. Реєстратори серій DS400 та DS500 описуються як багатофункціональні аналізатори/мобільні реєстратори для повітря та газів, а прилади VA500 та VA520 призначені для вимірювання витрати стисненого повітря та технічних газів.
Вимірювання споживання стисненого повітря — основа, без якої ISO 50001 не працює
Найпоширенішою причиною неефективних заходів з економії є відсутність належного обліку. Компанії хочуть знизити витрати на енергію, але не знають точно, де і коли споживається енергоносій, яка його якість та скільки насправді втрачається через витоки та неправильну експлуатацію. Тим часом ISO 50001 вимагає підходу до енергії, що піддається вимірюванню.
Вимірювання стисненого повітря не повинно обмежуватися лише виходом з компресорної. Це дуже важливо, але недостатньо. Правильно спроектована система вимірювання охоплює кілька рівнів. Перший — це джерело, тобто компресорна та основні виходи з системи підготовки повітря. Другий — це головні магістралі та секції, що живлять окремі цехи, лінії та відділи. Третій — це критичні зони, тобто машини або процеси з великим споживанням або високими вимогами до якості. Четвертий — це діагностичні точки, які служать для періодичних вимірювань та підтвердження результатів модернізації.
Саме такий підхід ідеально вписується в пропозицію CS INSTRUMENTS. Компанія розробляє рішення в сферах вимірювання витрати, вимірювання точки роси, виявлення витоків, управління енергоспоживанням та якості стисненого повітря. Теплові витратоміри VA 500 і VA 520 призначені для вимірювання споживання стисненого повітря та технічних газів, реєстратори DS збирають і аналізують дані з багатьох точок, а вимірювальну систему можна доповнити вимірюванням тиску та точки роси. ПНЕВМАТ пропонує ці рішення на польському ринку в рамках своєї пропозиції вимірювальних приладів для стисненого повітря та газів.
Виявлення витоків як один із найважливіших елементів стандарту ISO 50001
На практиці багатьох промислових підприємств саме витоки є сферою оптимізації, яка найшвидше окупається. Проблема негерметичності в пневматичних установках має підступний характер. Окремий витік іноді не беруть до уваги, але сукупність багатьох невеликих витоків може спричинити дуже великі фінансові втрати. Важливо, що витоки трапляються не лише на трубопроводах. Вони часто виникають на швидкороз'ємних з'єднаннях, гнучких шлангах, блоках підготовки повітря, клапанах, розподільниках, приводах, клапанних островах, різьбових з'єднаннях та допоміжній арматурі. У старих системах або системах, що розбудовуються поетапно, їхня кількість зазвичай зростає.

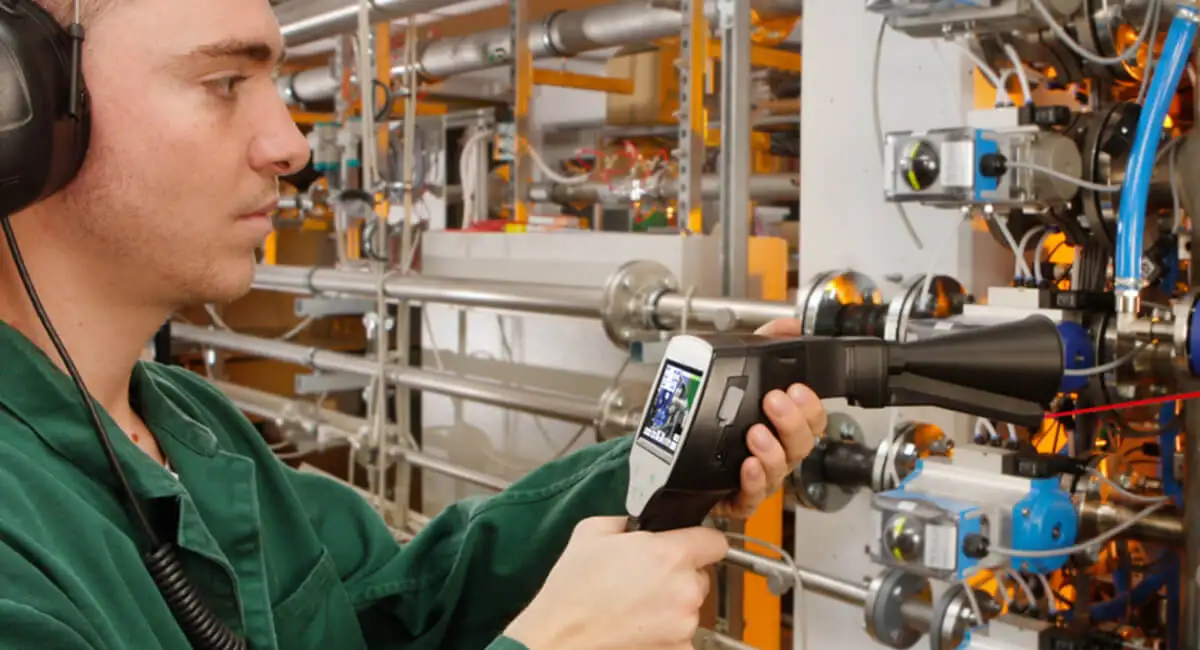

CS INSTRUMENTS розробляє в цій галузі кілька груп пристроїв. Детектори витоків LD 500 / LD 510 дозволяють локалізувати та обчислювати витоки в системах стисненого повітря та газів, а виробник вказує на можливість створення звітів ISO 50001 із зазначенням величини витоку в л/хв та витрат. Ще далі йде LeakCam 600, тобто акустична камера для локалізації витоків, звіти якої можуть слугувати документацією для сертифікації ISO 50001 та для менеджерів з енергоефективності. В асортименті ПНЕВМАТ також доступні рішення для виявлення витоків від CS INSTRUMENTS, і компанія наголошує на використанні виявлення витоків як елементу аудитів та заходів з енергозбереження на промислових підприємствах.
Це дуже важливий аспект з точки зору стандарту. ISO 50001 не вимагає «віри» в те, що після ремонту ситуація покращиться. Вона очікує даних. Тому професійне виявлення витоків не закінчується самим лише знаходженням негерметичності. Воно повинно включати позначення місця, оцінку втрат потоку, перерахунок витрат, визначення пріоритетності сервісних заходів, підтвердження ремонту та подальший повторний аудит. Лише такий замкнутий цикл створює надійне управління енергією.
Аудит стисненого повітря — це не лише компресорна
Однією з найпоширеніших помилок експлуатації є ототожнення ефективності стисненого повітря виключно з працездатністю компресорів. Звичайно, якість роботи компресорної має величезне значення, але не менш важливими є розподільна система та кінцеві споживачі. Підприємство може мати сучасні компресори, але при цьому платити за повітря, яке втрачається через негерметичність, надмірні перепади тиску, неправильно підібрані діаметри трубопроводів, неефективні технологічні продувки або непотрібну роботу обладнання поза робочою зміною.
Тому вимірювання має охоплювати всю систему подачі середовища. На практиці доцільно вимірювати не лише сумарний потік із компресорної, а й споживання конкретними підрозділами, лініями, машинами або технологічними вузлами. Такий підхід дозволяє розраховувати питомі показники, наприклад, м³ стисненого повітря на виробничу партію, на цикл або на годину роботи лінії. Лише тоді можна побачити, чи модернізація дійсно підвищила ефективність, чи лише перенесла проблему в інше місце. CS INSTRUMENTS демонструє приклади вимірювання витрати на виробничих лініях з метою моніторингу споживання кожної лінії та кожного споживача, саме в логіці циклу ефективності ISO 50001.
Пневматика та втрати енергії – куди найчастіше витікають гроші?
З точки зору пневматичних систем найбільші енергетичні втрати зазвичай зумовлені кількома повторюваними причинами. Перша – це негерметичність установок та споживачів. Друга – робота за занадто високим тиском, який іноді підтримується «про запас». Третьою є невиправдані відкриті продувки, що застосовуються там, де повинні працювати більш ефективні форсунки або альтернативні рішення. Четвертою є поганий стан підготовки повітря: неналежна фільтрація, неконтрольована вологість, занадто великі перепади тиску на очисній установці. П'ятою причиною є перерозмірені елементи або неоптимальна логіка управління. Шостою є відсутність розділення зон з різними вимогами до якості та тиску.
У цьому контексті дуже добре видно важливість поєднання компетенцій ПНЕВМАТ та рішень CS INSTRUMENTS. З одного боку, потрібні вимірювальні та діагностичні інструменти: витратоміри, детектори витоків, вимірювачі точки роси, датчики тиску та реєстратори даних. З іншого боку, потрібні знання в галузі пневматики та промисловості, що дозволяють перетворити результати вимірювань на конкретні заходи з модернізації: заміну арматури, поліпшення розподілу, герметизацію установок, коригування підготовки повітря, сегментацію споживання або впровадження постійного моніторингу. ПНЕВМАТ підкреслює, що як технологічний партнер підтримує аналіз систем стисненого повітря, підбір рішень та реалізацію заходів з економії.
Які прилади CS INSTRUMENTS є особливо важливими в контексті ISO 50001?
У контексті системи управління енергією найважливішими є ті прилади, які дозволяють замінити «припущення» на цифри.

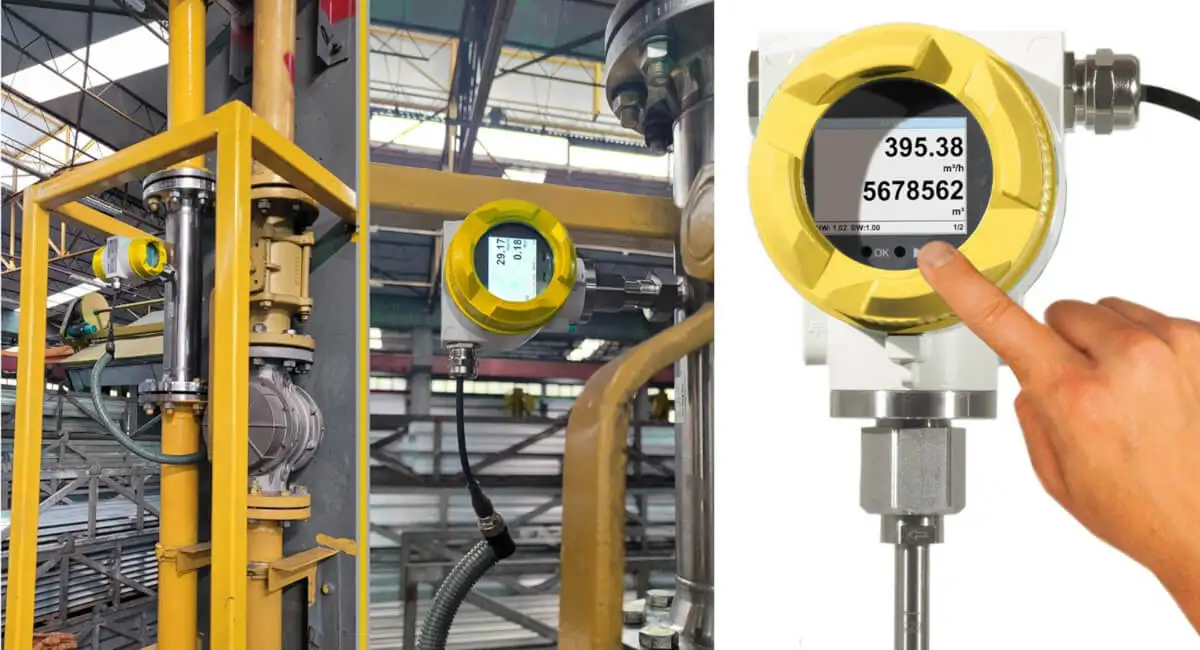

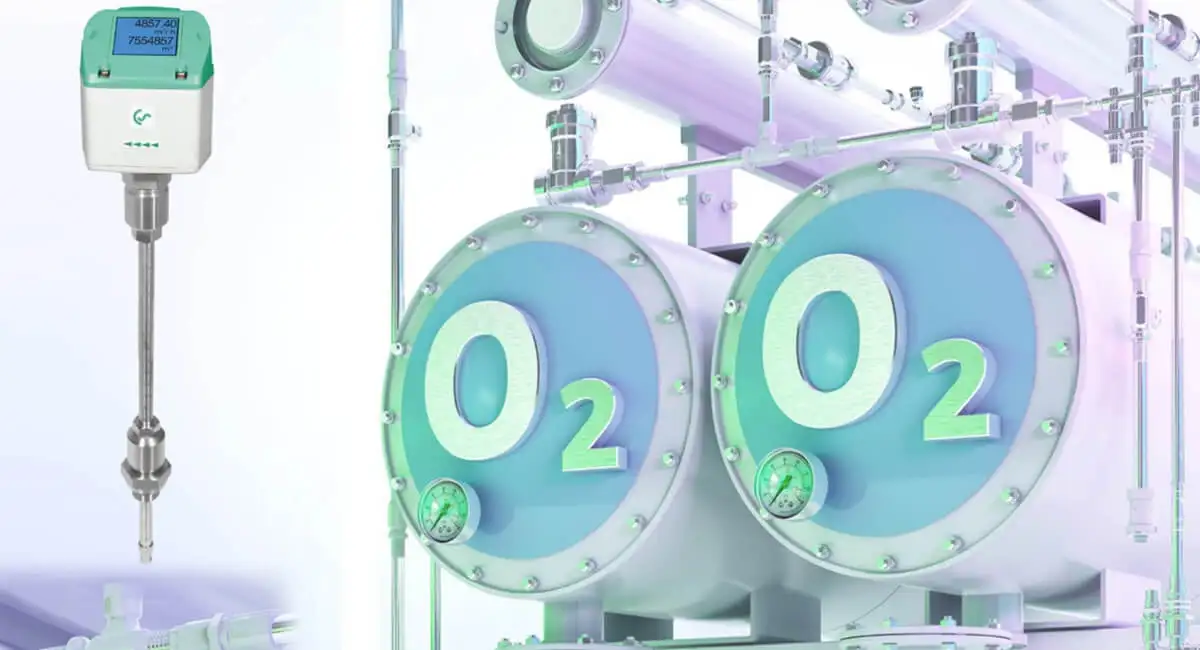

Витратоміри VA 500 та VA 520 призначені для моніторингу витрати та споживання стисненого повітря та технічних газів. Завдяки цьому можна визначити базове споживання, споживання під час виробництва, споживання під час простою та мінливість навантаження між зонами установки. Виробник та ПНЕВМАТ вказують на ці моделі як рішення для промислового моніторингу середовищ.

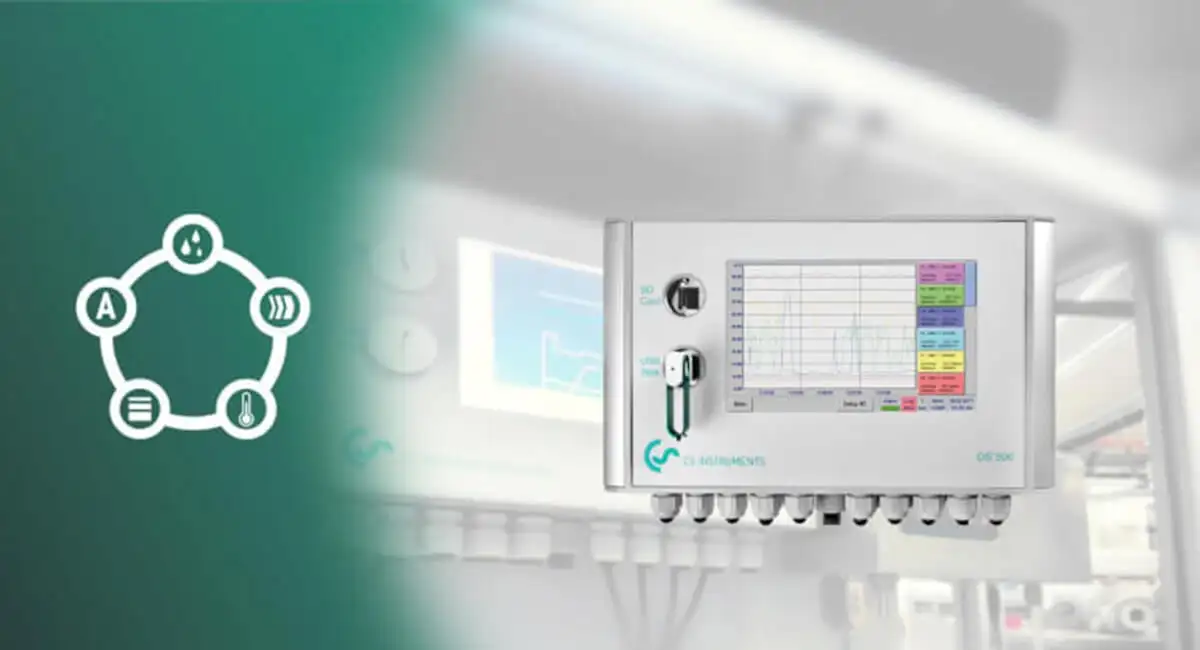

Реєстратори та аналізатори DS 400 та DS 500 дозволяють збирати та аналізувати дані з різних датчиків. Це важливо, оскільки ISO 50001 вимагає не лише проведення вимірювань, а й побудови системи енергетичної інформації, яка буде порівнянною в часі. CS INSTRUMENTS описує DS 500 mobile як інтелектуальний мобільний реєстратор, що використовується, зокрема, для енергетичних аналізів згідно з DIN EN ISO 50001, вимірювань витрати та розрахунків витоків у системах стисненого повітря.

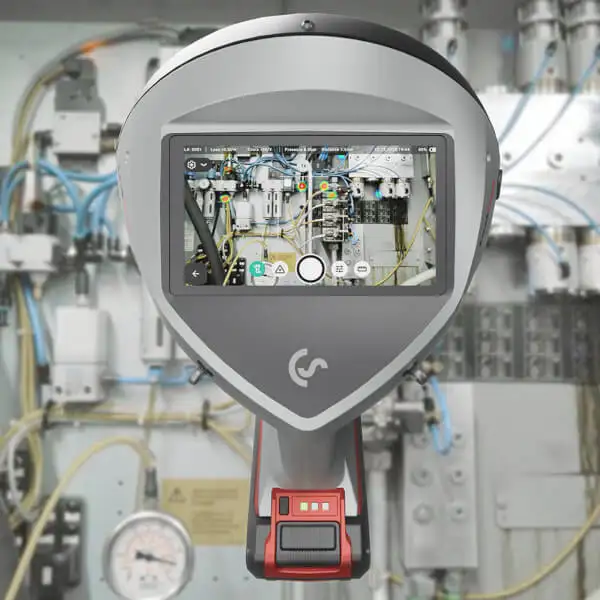

Детектори витоків LD 500 / LD 510 та акустична камера LeakCam 600 відповідають за локалізацію та кількісну оцінку втрат. Саме вони дозволяють перетворити витік з «шуму десь у цеху» на вимірюваний сервісний випадок із визначеною вартістю. Виробник чітко пов’язує ці інструменти зі звітуванням за стандартом ISO 50001.
Як відбувається впровадження стандарту ISO 50001 у сфері стисненого повітря?
На практиці можна виділити кілька етапів.
Спочатку слід визначити сфери значного енергоспоживання. Для багатьох підприємств це будуть компресорні, пневматичні системи та процеси, що вимагають великих обсягів стисненого повітря.
Далі потрібно впровадити вимірювання. Без даних про витрату, тиск, якість середовища та часові показники немає надійної бази для порівняння.
Наступний етап — аналіз профілів роботи, базового споживання та аномалій. Дуже часто вже саме нічне або вихідне вимірювання показує, наскільки великою є частка витоків та невиробничого споживання.
Лише після цього настає час для технічних заходів: усунення витоків, коригування тиску, поліпшення розподілу, модернізація систем очищення, заміна елементів пневматики, дооснащення автоматикою та постійний моніторинг.
Останній крок — повторний вимір та документування результатів. Саме цей етап має ключове значення для сертифікації та управління інвестиціями. CS INSTRUMENTS у своїх матеріалах прямо описує такий цикл: вимір, аналіз, оцінка, черговий вимір.
Роль ПНЕВМАТ у проектах з енергоефективності
У польських промислових реаліях самої лише наявності вимірювального обладнання недостатньо. Потрібен партнер, який одночасно розуміється на пневматиці, стисненому повітрі, реаліях технічного обслуговування та економіці модернізації. Саме в цій сфері важливу роль відіграє ПНЕВМАТ. Компанія розвиває пропозицію вимірювальних та діагностичних приладів для стисненого повітря, зокрема рішень CS INSTRUMENTS, і водночас пропонує підтримку підприємствам в аналізі систем стисненого повітря, підборі рішень відповідно до аудиту та досягненні вимірюваних енергетичних ефектів. У матеріалах ПНЕВМАТ також з'являється пряме посилання на аудити, виявлення витоків та використання таких пристроїв, як VA500 / VA520 і детектори витоків, для технічного обслуговування та підвищення ефективності установок.
Це важливо, оскільки ефективний проект економії в сфері стисненого повітря майже завжди вимагає поєднання трьох рівнів. Перший — це діагностика та вимірювання. Другий — технічна інтерпретація результатів. Третій — впровадження змін в інфраструктурі та експлуатації. Лише така модель дає ефект, що відповідає філософії ISO 50001.
ISO 50001 та Індустрія 4.0
Стандарт ISO 50001 дуже добре поєднується з ідеєю Індустрії 4.0, оскільки обидва підходи ґрунтуються на даних. На інтелектуальному заводі недостатньо просто знати, що обладнання працює. Потрібно знати, як воно працює, скільки споживає, як змінюється його профіль роботи, коли воно починає відхилятися від норми і які це має фінансові наслідки. Системи моніторингу стисненого повітря з використанням витратомірів, реєстраторів та датчиків якості середовища чудово вписуються в цей напрямок. Дані можуть бути інтегровані з системами SCADA, BMS або більш широко розуміються системами енергетичної звітності. ПНЕВМАТ приділяє увагу передачі даних та взаємодії вимірювальних приладів із сучасним промисловим середовищем, а CS INSTRUMENTS розробляє рішення саме в області енергоменеджменту та моніторингу процесів.
Чи ISO 50001 вигідний лише великим підприємствам?
Ні. Великі підприємства зазвичай мають більший масштаб втрат, тому кількісні ефекти є більш вражаючими, але малі та середні підприємства також можуть дуже багато виграти. У багатьох МСП стиснене повітря є критично важливим середовищем, але водночас практично не вимірюється. Це означає, що навіть прості заходи: вимірювання основного потоку, контроль споживання поза виробництвом, регулярне виявлення витоків та коригування робочих параметрів установок, можуть принести значні вигоди. Крім того, у сфері екологічних інвестицій та модернізації все більшого значення набувають проекти, засновані на аудиті та даних, що компанія ПНЕВМАТ підкреслює також у контексті екологічного кредиту та співпраці як технологічного партнера.
