Триходовий клапан також називають триходовим клапаном. Він змішує, розділяє та змінює напрямок потоку робочого середовища, зокрема води, палива, інших рідин та стисненого повітря. Чи знаєте ви, про що найчастіше запитують нас наші клієнти? Ви дізнаєтеся це з мого короткого посібника.

Що таке триходові клапани?

Триходові клапани (тришляхові) — це елементи промислової арматури, які найчастіше використовуються в системах центрального опалення (ЦО). Окрім їхньої ключової ролі, яка полягає в змішуванні та розподілі робочого середовища, вони відповідають за зміну напрямку потоку — від джерела тепла до периферійної системи. Вони мають універсальні характеристики: захищають опалювальні прилади від корозії, а в промисловому застосуванні дозволяють використовувати кілька джерел тепла.

Кульовий триходовий клапан серії Econo з синьою ручкою, що використовується для змішування або відведення потоків рідини в інженерних системах.

Триходовий кульовий клапан з пневматичним приводом та синіми трубками, призначений для автоматичного регулювання потоків у складних промислових установках.

Триходові клапани – це категорія рішень, що входить до дуже об'ємної категорії в нашому інтернет-магазині під назвою Кульові клапани – Промислова арматура. Серед багатьох запитань, які надходять до мене від клієнтів, значна частина з них зосереджена на спробі вирішення конкретних проблем.

З огляду на специфіку використання триходових клапанів, я хотів би в моєму короткому посібнику надати швидкі відповіді на вищезазначені питання.

Триходовий клапан - принцип дії

Змішувальний клапан, бо так також називають триходовий клапан, виконує різні функції залежно від виконуваних завдань, способу керування, конструкції. Принцип дії триходового клапана досить простий і зводиться до перемикання або змішування.

Тому в галузі промислової арматури можна зустріти такі терміни, як:

триходові перемикальні клапани
триходові змішувальні клапани

Перемикальний варіант дозволяє змінювати напрямок потоку робочого середовища в установці. Особливістю цього рішення є можливість живлення двох різних споживачів. Прикладом цього може бути опалювальна система в будинку, де ми маємо підігрів підлоги, радіаторне опалення та гарячу воду і постійно користуємося кожною з цих опцій. Це рішення часто встановлюється власниками двофункціональних котлів.

Триходовий змішувальний клапан в промислових будівлях, в системах центрального опалення, в системах охолодження змішує робочу рідину, що подається, з робочою рідиною, що повертається, у відповідних пропорціях. Це дозволяє живити мінімум два різних споживачі тепла.

Варто додати, що термостатичні клапани дозволяють регулювати вихідну температуру, наприклад, в підлоговому опаленні.

Підсумовуючи: завдяки змішувальним клапанам в системах центрального опалення робоче середовище (найчастіше рідина) змішується з робочим середовищем, що повертається, для отримання постійної температури на виході.

Не робіть цієї помилки: однією з найпоширеніших помилок при монтажі є відсутність установки приводу на змішувальному клапані. Наслідком такого підходу є відсутність контролю над рівнем температури, що надходить до системи. Зростає ризик корозії в котлах на твердому паливі.

Коли застосовувати триходовий клапан?

Відповідь на це питання випливає, так би мовити, з інформації, з якою, шановний читачу, ви вже мали змогу ознайомитися. Коротко кажучи: коли установка вимагає змішування та розділення робочого середовища, зміни напрямку потоку – від джерела тепла до периферійної установки.

Триходовий клапан з кулею L від клапана з кулею T - відмінності

Ось що запитують наші клієнти. При купівлі сантехнічної арматури в інтернет-магазині можна зустріти в описі деталь, яка визначає варіант рішення, тобто тип «L» або тип «T». Я поясню, в чому полягає різниця.

Недарма я хотів би розвинути цю тему. Вибір такого варіанту (L або T) визначається ключовими потребами користувача установки на етапі проектування. Залежно від обраної конфігурації, потік рідини відбувається в певному напрямку.

Триходовий кульовий клапан - тип L

Конструкція триходового клапана з кулею L передбачає потік робочого середовища вправо або вліво. Це точно ілюструє наведена нижче схема. У такому варіанті потік відбувається з напрямку від 1 до 2 і від 1 до 3. Після зміни положення ручки відбувається його повне закриття.

Триходовий кульовий клапан - тип T

Давайте розглянемо схему нижче.

У цьому варіанті ключовою функцією є потік з усіх трьох сторін. Популярні області застосування триходового клапана з кулею T:

вода
водяна пара
стиснене повітря
паливо
розчинники
агресивні середовища

Як встановити триходовий клапан - перед чи за насосом?

Розташування насоса є важливим. Як встановити триходовий клапан - перед чи за насосом? Це одне з тих питань, яке виникає в розмовах з клієнтами, коли на етапі проектування установки ми вирішуємо впровадити триходові клапани.

Якщо нам важливо:

розділити робоче середовище в двох напрямках, насос встановлюємо перед змішувальним клапаном.

Якщо метою буде:

змішування двох потоків робочого середовища, то в такій конфігурації насос встановлюємо за змішувальним клапаном.

Для досягнення найкращих результатів і забезпечення комфорту використання триходового клапана можна встановити на клапані електричний привід. Це дозволить уникнути ручного налаштування клапана.

Можливо, вас зацікавить подібна тема:

Вибір, монтаж і роль блоку підготовки повітря для пневматичних інструментів!

Триходовий клапан з пневматичним керуванням

Після прочитання мого посібника може скластися враження, що Крани високого тиску асоціюються головним чином з системами центрального опалення (ЦО). Без сумніву, це так. Однак триходові кульові клапани застосовуються в різних промислових установках.

Це дуже популярні рішення і важлива категорія товарів у нашому інтернет-магазині пневматики.

Скрізь, де потрібно швидко змінити напрямок потоку середовища в трубопроводі, застосовуються триходові клапани з пневматичним приводом. Швидкість їх роботи дозволяє майже миттєво змінювати напрямок.

Які ще є популярні застосування триходових клапанів?

Швидке провітрювання пневматичних систем

Окрім стандартних рішень, тобто змішування та зміни напрямку потоку, в наших додатках триходові кульові клапани знайшли також інше цінне застосування - швидке провітрювання пневматичної системи на трубах великого діаметру, наприклад DN80.

При цьому нам допомагають у цій операції високоефективні глушники:

Високоефективний глушник, алюміній, оцинкована сталь

Високоефективний циліндричний глушник (тлумик) з металевим перфорованим корпусом і різьбовим з'єднанням, що використовується для швидкого та тихого скидання тиску в пневматичних системах.

Аварійний скид у разі небезпеки

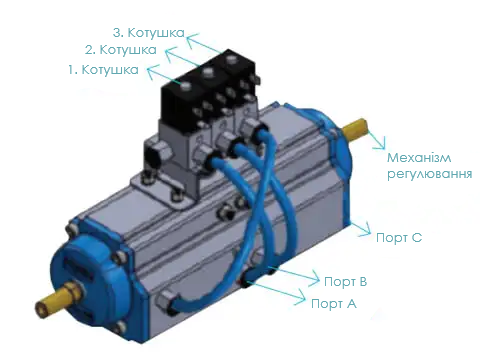

Триходові клапани також застосовуються як системи безпеки. В одному з наших проектів ми використовували триходовий клапан з 3-позиційним приводом.

Схема трьох положень (перемикання, закриття та відведення) триходового клапана з 3-позиційним приводом, що використовується в системах аварійного скидання тиску.

Таким чином ми отримали два робочі положення для роботи з високовибуховим середовищем та аварійний скид у разі небезпеки.

Триходовий вертикальний клапан під привід

Іноді зустрічаються установки з триходовими клапанами, в яких ми не хочемо, щоб медіа, що подаються до клапана, змішувалися. У такому випадку для вирішення цієї проблеми рекомендуються триходові вертикальні клапани.

Їх конструкція не дозволяє під час перемикання клапана змішуватися робочим середовищем, що подається до клапанів. Вертикальні клапани також можна автоматизувати, при цьому слід застосовувати спеціальні приводи з кутом повороту 180 градусів замість стандартних чвертьоборотних.

Застосування триходового клапана з пневматичним керуванням

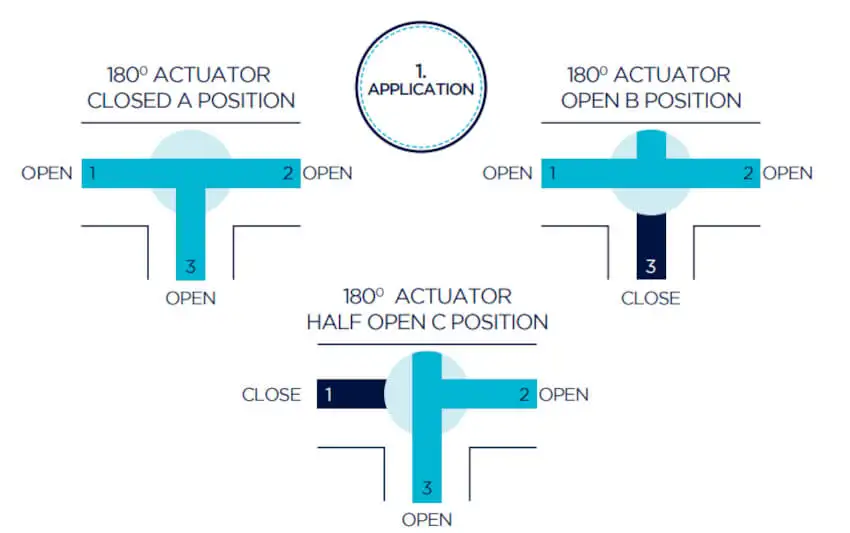

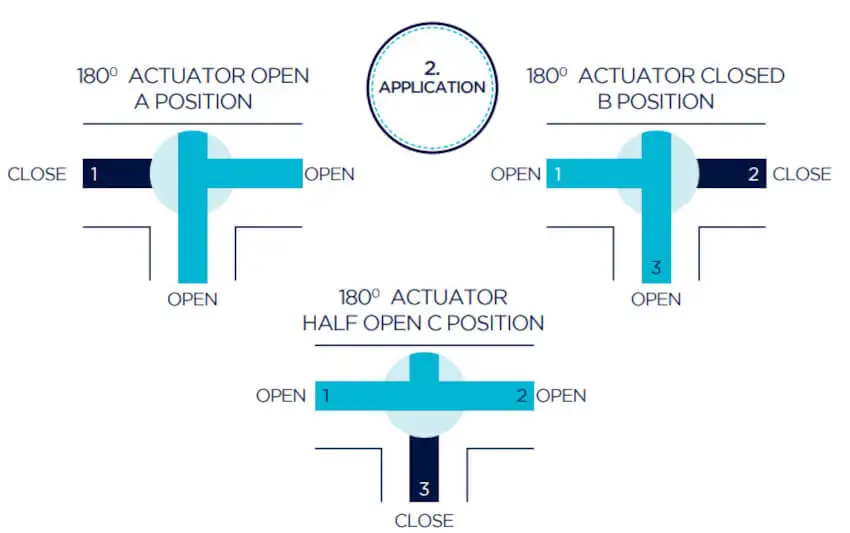

Триходові клапани також застосовуються в промисловості з 3-позиційними приводами 0-90-180. У випадку вертикальних клапанів вони будуть працювати наступним чином:

0 - потік справа вниз
90 - всі шляхи перекриті, змішування середовища не відбувається
180 - потік зліва вниз.

У нашій пропозиції дуже популярні ручні міні-клапани вертикальні серії Ghilux, характерною особливістю яких є також монтаж за перегородкою, тобто приховування клапанів під якоюсь площиною (наприклад, у коробці), а зовні залишається тільки важіль для маніпуляцій.

Триходові клапани в асортименті ПНЕВМАТ. - популярні рішення

Латунні триходові кульові клапани — це популярна серія рішень для тиску до 40 бар. Наш асортимент продукції представлений двома серіями.

Кульовий триходовий клапан серії TRIFLUX з металевим корпусом і довгою чорною ручкою, що застосовується для ручного керування потоком в трубопровідних системах.

Кульовий триходовий клапан серії DELTA з металевим корпусом та чорною ручкою-важелем, призначений для ручного регулювання потоків у промислових або побутових установках.

Якщо ви хочете, щоб я допоміг вам вирішити проблеми в області промислової арматури, очікуєте професійної консультації в цій галузі - зв'яжіться з нами!
