Електрична розподільна станція — обладнання, приладдя, аксесуари для пневматики

Обладнання розподільної станції — які пневматичні вироби використовуються в електричній розподільній станції?

Електричні розподільні пристрої та шафи управління є ключовим елементом промислової інфраструктури. Вони відповідають за розподіл енергії, захист установок та управління роботою машин і технологічних процесів. На сучасних виробничих підприємствах розподільні пристрої є невід’ємною частиною систем автоматизації та становлять центр управління енергією та керуючими сигналами.

Хоча розподільний щит асоціюється насамперед з електричним обладнанням, вимикачами, контакторами, захисними пристроями або контролерами ПЛК, все частіше в ньому також використовуються пневматичні рішення. Пневматика в розподільних щитах не виконує функції енергопостачання, але підтримує процеси керування, приводу, безпеки та підтримання належних умов роботи обладнання.

У статті ми розглянемо, які пневматичні елементи застосовуються в електричних розподільних пристроях, які функції вони виконують у промисловості та які рішення пропонують такі виробники, як SMC, Festo чи CEJN, доступні, зокрема, в асортименті ПНЕВМАТ.

Електрична розподільна шафа — це комплекс пристроїв, призначених для:

• розподілу електроенергії,
• захисту установки від перевантаження та короткого замикання,
• керування виробничими процесами,
• моніторингу роботи пристроїв,
• інтеграції систем автоматизації.

У промисловості розподільні пристрої низької та середньої напруги є центральним елементом енергетичної інфраструктури підприємства та забезпечують безпечне управління потоком енергії у виробничих системах.

Відповідно до стандартів щодо електричного обладнання машин (наприклад, IEC 60204), апаратура управління та розподілу встановлюється у спеціальних корпусах – шафах або розподільних щитах – які об’єднують різні елементи автоматики та систем управління.

Саме в цьому середовищі використовуються пневматичні компоненти, які підтримують функціонування електричної системи.

Чому в розподільних пристроях застосовується пневматика?

Пневматика використовує енергію стисненого повітря для створення механічного руху або керування пристроями. Типова пневматична система складається з компресора, повітряного резервуара, розподільної мережі та виконавчого елемента, наприклад, пневмоциліндра або клапана.

Пневматичні рішення особливо цінуються в промисловості завдяки:

• високій надійності та простій конструкції,
• високому співвідношенню потужності до маси,
• безпеці в вибухонебезпечних середовищах,
• стійкості до важких промислових умов,
• швидкій реакції виконавчих елементів.

Завдяки цим характеристикам пневматика чудово підходить для таких завдань, як:

• керування механізмами в розподільних пристроях,
• автоматичне відкривання та закривання елементів,
• захисні пристрої та системи блокування,
• підтримання належного мікроклімату в шафах управління.

Найважливіші пневматичні елементи, що застосовуються в електричних розподільних пристроях

Пневматичні приводи є одними з найчастіше використовуваних виконавчих елементів у промисловій автоматиці. Їх завданням є перетворення енергії стисненого повітря в лінійний або обертальний рух.

У розподільних пристроях вони можуть використовуватися для:

• приводу механізмів відкриття та закриття розподільних полів,
• керування вимикачами потужності,
• механічних блокувань у системах безпеки,
• автоматичного висунення модулів апаратури.

Приклади промислового застосування

• системи висуву розподільних ящиків,
• приводи механізмів відключачів,
• автоматичне закривання сервісних люків.

Рішення виробників

SMC

• компактні циліндри SMC серії CQ2,
• циліндри ISO серії CP96,
• циліндри з направляючими для прецизійних застосувань.

Festo

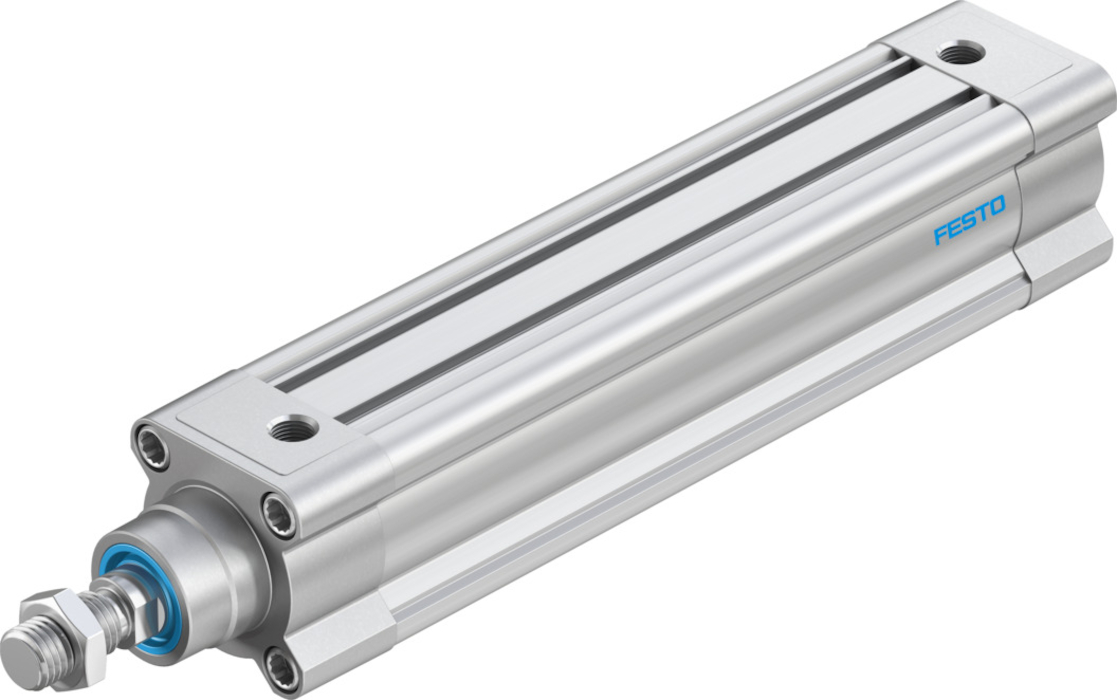

• циліндри ISO серії DSBC,

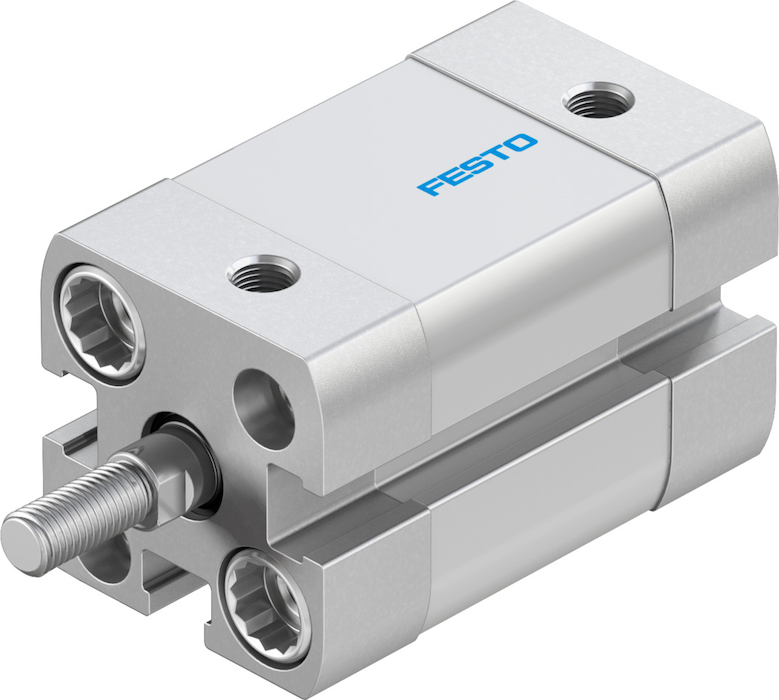

• компактні циліндри ADN,
• безпоршневі циліндри Festo для лінійних рухів.

Продукція цих брендів доступна в асортименті ПНЕВМАТ, який постачає компоненти промислової автоматики для інтеграторів та виробників розподільних пристроїв.

Пневматичні клапани та електромагнітні клапани

Пневматичні клапани керують потоком стисненого повітря в установці та визначають напрямок руху приводів.

У розподільних системах їх використовують для:

• керування приводами механізмів розподільних пристроїв,
• інтеграції з системою ПЛК,
• реалізації функцій безпеки.

Клапани можуть керуватися:

• електрично (електроклапани),
• пневматично,
• вручну.

У промисловій автоматиці широко застосовуються клапани з електричним керуванням, які забезпечують пряму інтеграцію з системою керування машиною.

Популярні рішення

SMC

• клапани серії SY,
• клапанних острівці EX600,

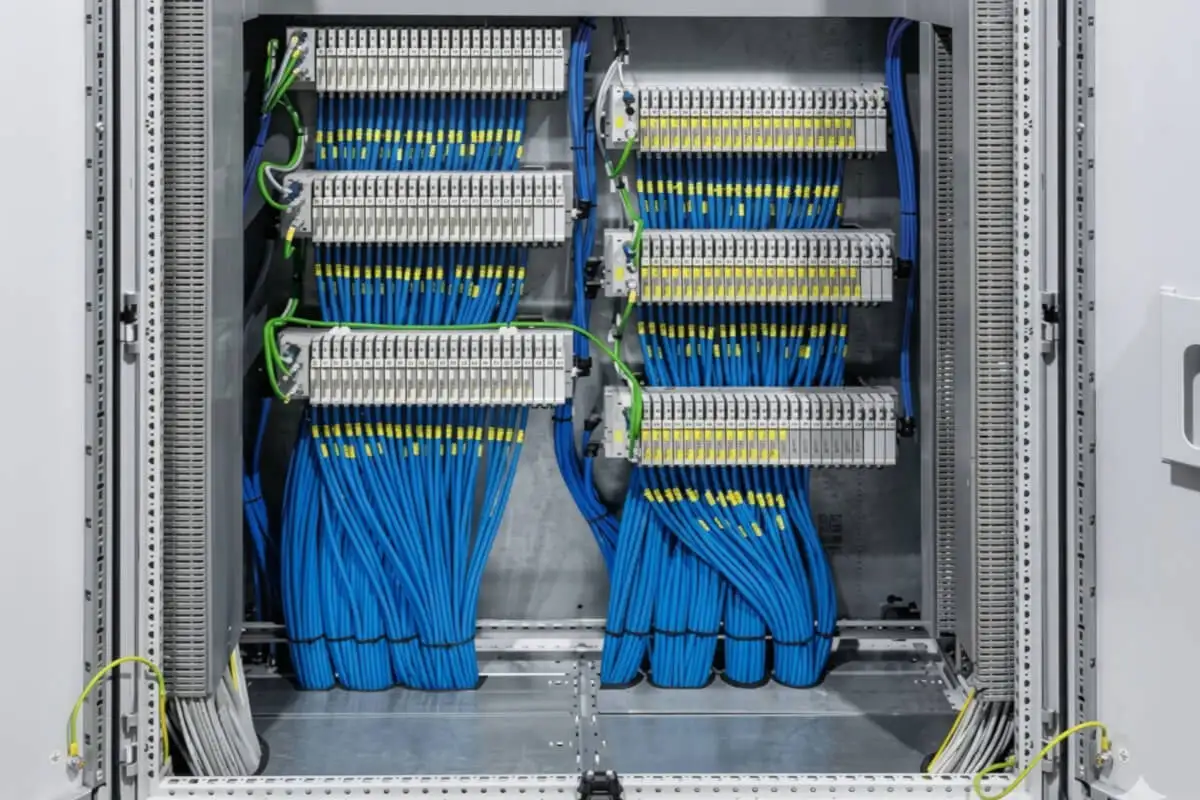

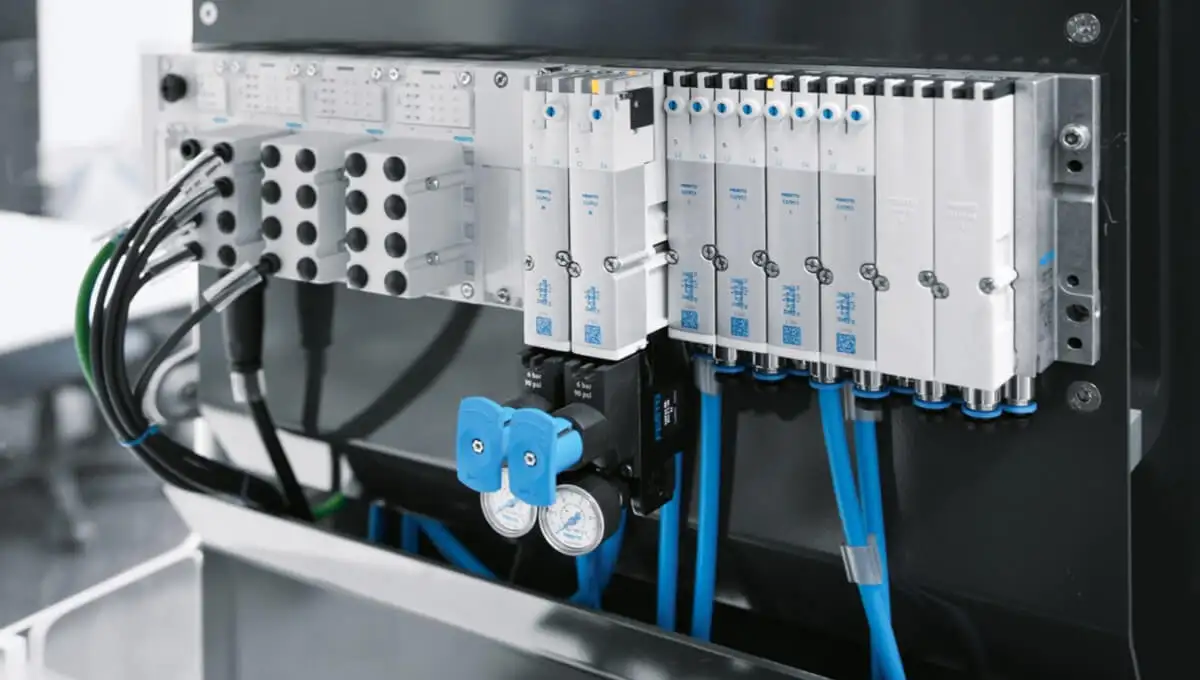

• мініатюрні клапани VQ SMC.

Festo

• клапанних островів CPX/MPA/VTUX,
• клапанів VUVG,
• модульних систем VTUG.

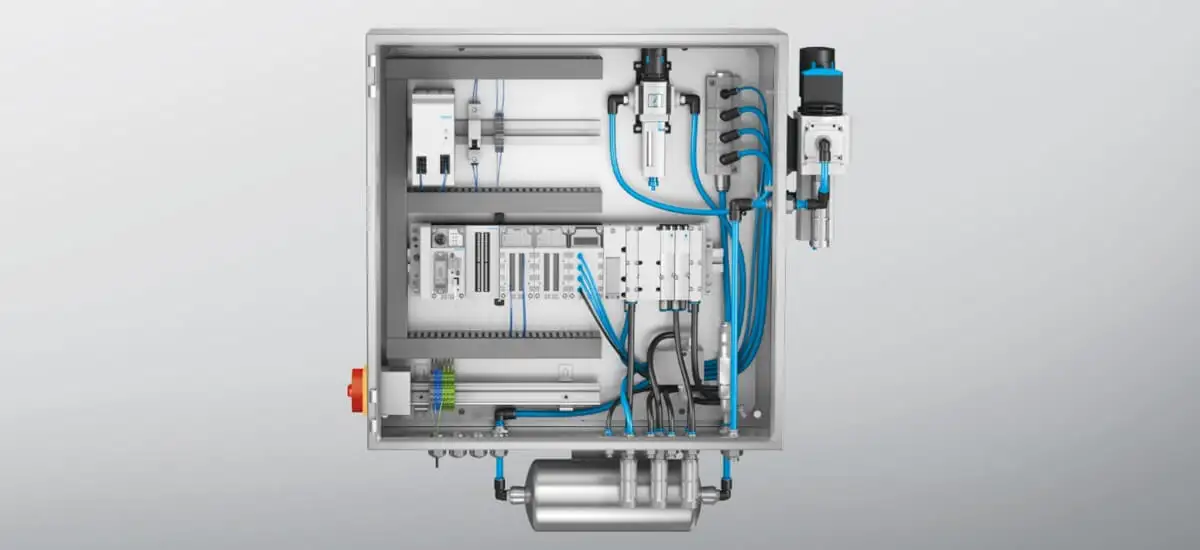

Такі рішення дозволяють створювати комплексні пневматичні системи в межах шафи управління.

Системи підготовки стисненого повітря (FRL)

Для надійної роботи пневматичних елементів необхідна належна підготовка стисненого повітря.

Система FRL включає:

• тисковий фільтр — видаляє забруднення та конденсат,
• редуктор тиску — стабілізує тиск,
• мастильник — забезпечує змащування елементів.

У розподільних приладах такі комплекти часто встановлюються:

• на вході пневматичної системи до шафи,
• у модулях керування,
• у системах автоматики розподільних приладів.

Приклади продукції

SMC

• модулі підготовки повітря серії AC,
• мікрофільтри та редуктори AR.

Festo

• система MS,
• фільтри серії LFR.

З'єднувачі та швидкороз'ємні з'єднання для пневматичних систем

Пневматична система в розподільному пристрої вимагає відповідного з'єднання трубопроводів та обладнання.

До найважливіших елементів належать:

• пневматичні швидкороз'ємні з'єднання,
• різьбові з'єднання,
• трійники та розподільники.

Чому використовують швидкороз'ємні з'єднання?

• вони забезпечують швидке підключення системи,
• спрощують обслуговування та модернізацію систем,
• підвищують герметичність системи.

Рішення CEJN

Шведський бренд CEJN є одним із лідерів у галузі технологій промислових швидкороз'ємних з'єднань.

У пневматичних системах розподільних пристроїв застосовуються, зокрема:

• швидкороз'ємні з'єднання серії CEJN 320,
• система CEJN eSafe,
• з'єднання з високою пропускною здатністю.

Продукція CEJN застосовується в системах стисненого повітря, де ключове значення мають:

• висока герметичність,
• безпека оператора,
• стійкість до інтенсивної експлуатації.

Системи охолодження та надтиску розподільних шаф

Пневматика також застосовується для забезпечення належних умов роботи електричного обладнання.

Використовувані рішення включають:

• пневматичні системи охолодження шаф,
• системи надтиску (продувки),
• клапани регулювання потоку повітря.

Їх завданням є:

• запобігання перегріванню обладнання,
• захист від пилу та вологи,
• забезпечення безпеки в зонах ATEX.

Пневматика в розподільних пристроях та безпека установок

Однією з найважливіших причин застосування пневматики в промислових установках є безпека.

Стиснене повітря не викликає іскріння і часто використовується в середовищах, де електричні установки можуть становити загрозу займання.

Тому пневматичні системи керування застосовуються, зокрема:

• у хімічній промисловості,
• в енергетиці,
• на нафтопереробних заводах,
• на підприємствах з переробки сировини.

У таких умовах пневматика може підтримувати роботу розподільних систем та систем захисту.

ПНЕВМАТ – пневматичні компоненти для розподільних пристроїв

Компанія ПНЕВМАТ постачає широкий асортимент пневматичних компонентів, що використовуються в промисловій автоматиці, а також у виробництві розподільних шаф та електричних розподільних пристроїв.

Пропозиція включає, зокрема:

Промислова пневматика

• пневматичні циліндри,
• електромагнітні клапани,
• клапанних острівці,
• системи підготовки повітря.

Системи стисненого повітря

• швидкороз'ємні з'єднання,
• фітинги та трубопроводи,
• системи розподілу повітря.

Ключові бренди

• SMC – світовий лідер у галузі промислової пневматики,
• Festo – виробник сучасних систем автоматизації,
• CEJN – спеціаліст у галузі промислових швидкороз'ємних з'єднань.

Завдяки такому широкому асортименту можна комплексно обладнати пневматичні установки, що застосовуються в електричних розподільних пристроях та системах автоматизації.
