Як працює мембранний насос?

Принцип дії мембранного насоса

Мембранний насос — це об'ємний насос, який використовує поєднання зворотно-поступального руху гумової, термопластичної або тефлонової мембрани та відповідних клапанів по обидва боки мембрани (зворотні клапани, дросельні клапани, клапани фланцеві або будь-які інші види запірних клапанів) для перекачування рідини.

Існує три основні типи мембранних насосів:

• Такі, в яких мембрана герметизована з одного боку в перекачуваній рідині, а з іншого - в повітрі або гідравлічній рідині. Мембрана вигнута, що призводить до збільшення і зменшення об'єму камери насоса. Пара односторонніх зворотних клапанів запобігає зворотному руху рідини.
• Ті, в яких використовується об'ємний витіснення. Основний механізм, що рухає мембрану, є електромеханічним, що працює за допомогою кривошипа, мотор-редуктора або чисто механічним, таким як важіль або ручка. Цей метод згинає мембрану за допомогою простої механічної дії, а одна сторона мембрани відкрита для повітря.
• Ті, в яких використовується одна або кілька негерметичних мембран з рідиною, що перекачується, з обох боків. Мембрани знову згинаються, викликаючи зміну об'єму.

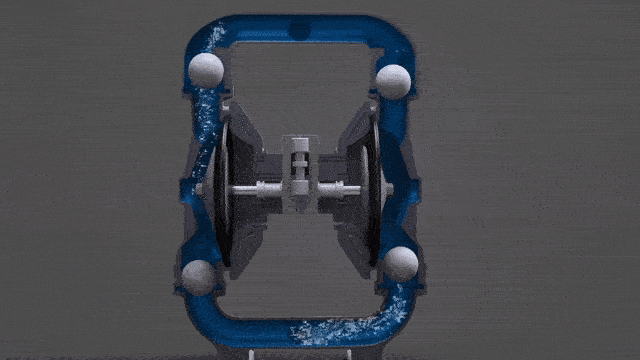

Коли об'єм камери кожного типу насоса збільшується (мембрана рухається вгору), тиск падає, і рідина всмоктується в камеру. Коли тиск в камері збільшується через зменшення об'єму (мембрана рухається вниз), раніше всмоктана рідина виштовхується. Наприкінці мембрана, що рухається вгору, знову всмоктує рідину в камеру, завершуючи цикл. Ця дія схожа на роботу циліндра в двигуні внутрішнього згоряння. Мембранні насоси забезпечують герметичне ущільнення між приводним механізмом і камерою стиснення, дозволяючи насосу перекачувати, стискати і випорожнювати середовище без змащення.

Еластомерна мембрана може використовуватися як універсальне динамічне ущільнення, яке усуває багато обмежень, що існують при інших методах ущільнення. Вона не протікає, забезпечує невелике тертя і може бути сконструйована з низькою чутливістю до тиску. При правильному підборі матеріалу мембрана може ущільнювати в широкому діапазоні тисків і температур без необхідності змащування або технічного обслуговування.

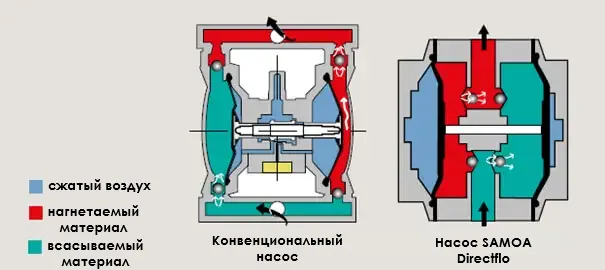

Насоси Samoa Directflo® розроблені на основі ідеї, протилежної популярному рішенню для мембранного насосного агрегату. Завдяки продуктам SAMOA Directflo® рідина протікає через центральну частину насоса, яка найчастіше використовується в пневматичних двигунах інших виробників, тоді як стиснене повітря приводить в рух мембрану з зовнішніх поверхонь і камер насоса.

Характеристики мембранного насоса:

• мають хороші характеристики всмоктування,
• деякі з них є низьконапірними насосами з низькою швидкістю потоку, інші здатні до більш високих швидкостей потоку в залежності від ефективного робочого діаметра мембрани та довжини її ходу.
• можуть працювати зі шламами та шламами з відносно високим вмістом піску та твердих частинок.
• їх конструкція відокремлює середовище від потенційно чутливих внутрішніх частин насоса.
• підходять для широкого спектру середовищ, від сильно абразивних середовищ до кислот і лугів.
• призначені для тиску нагнітання до 1200 бар.
• мають хороші характеристики роботи в сухому режимі.
• їх ККД досягає 97%.
• мають хороші самозасмоктувальні властивості.
• можуть працювати з дуже в'язкими рідинами. Графік корекції в'язкості може бути використаний як інструмент для запобігання перерозміруванню насосів AOD.

Неперевершена надійність — технологія пневматичних двигунів серії SAMOA PIVOT у мембранних насосах

Пневматичні мембранні насоси SAMOA стали незамінним елементом обладнання в багатьох галузях промисловості завдяки їх широкій сумісності з рідинами та зручності експлуатації. Ці насоси не мають електродвигунів та обертових ущільнень валу, натомість використовують стиснене повітря та дві мембрани для перекачування та дозування рідин. При виборі відповідного мембранного насоса для конкретного застосування слід враховувати технологію пневматичного двигуна, що використовується. Тип пневматичного двигуна, що використовується, може впливати на продуктивність, обслуговування та ефективність насоса, що робить розумний вибір надзвичайно важливим.

Однією з найважливіших характеристик, на яку слід звернути увагу в технології пневматичного двигуна мембранного насоса, є його конструкція, що забезпечує надійність, оскільки промислові насоси SAMOA повинні працювати стабільно навіть у найскладніших умовах. Будь-які простої або несправності можуть спричинити значні перебої в роботі, що призведе до втрати продуктивності та доходів. Надійний пневматичний двигун — це такий, в якому кількість ущільнень зведена до мінімуму.

Іншим важливим питанням при виборі технології пневматичного двигуна є його здатність запобігати несподіваному зупинці насоса. Багато мембранних насосів, доступних на ринку, схильні до зупинки, що може становити загрозу безпеці, пошкодити деталі та призвести до простоїв. Пневматичний двигун також повинен працювати плавно з сухим, брудним або вологим повітрям, з мінімальними вібраціями насоса і пульсаціями рідини.

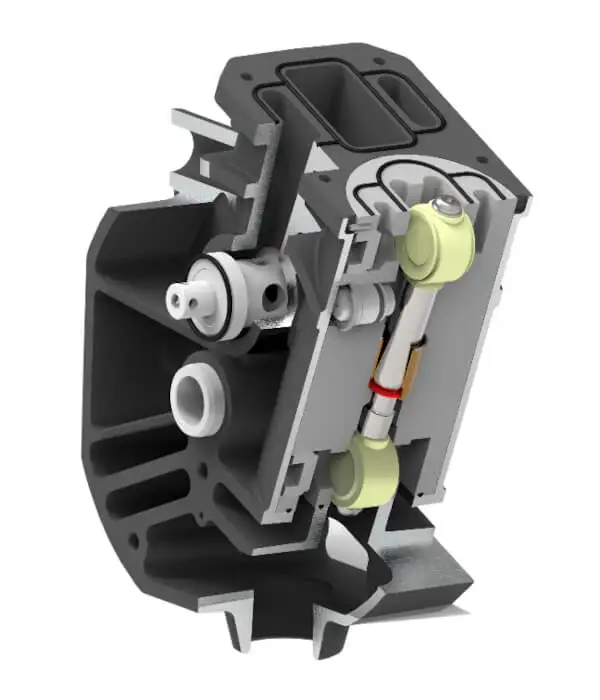

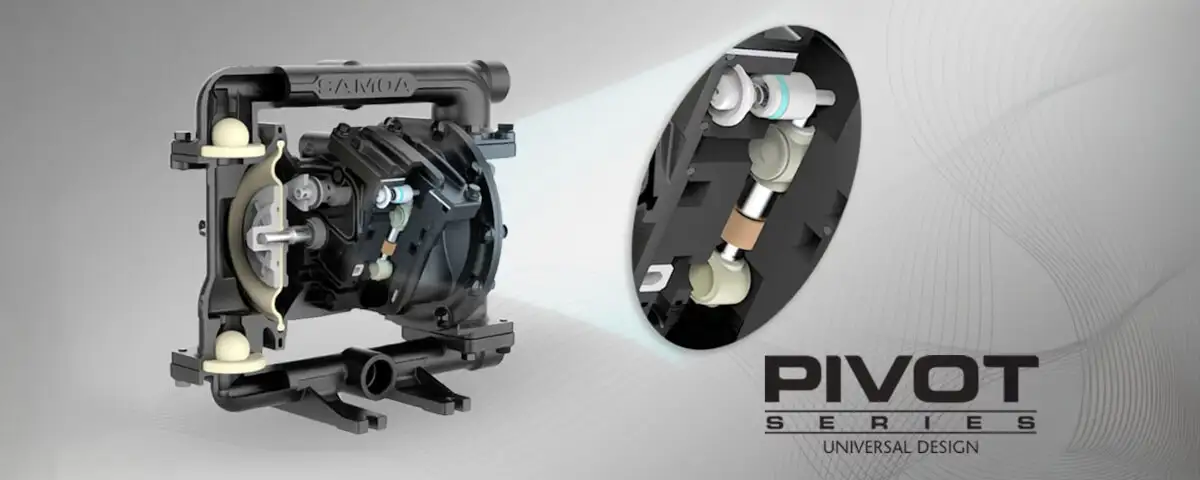

Технологія, яка виділяється на ринку, - це пневматичний двигун SAMOA серії PIVOT. Ця інноваційна система розподілу повітря пропонує ряд переваг у порівнянні з конкурентами. Технологія пневматичного двигуна серії PIVOT включає запатентований безтертявий поворотний клапан, який має тільки одну рухому частину - поворотний стрижень з двома ущільнювальними шайбами на кожному кінці. Ця простота і відсутність ковзних деталей відрізняє наш насос, роблячи його більш надійним, ніж інші мембранні насоси з декількома рухомими котушками в пневматичному двигуні.

Пневматичні двигуни, що використовуються в конкурентних мембранних насосах, часто базуються на пружинах або роликах, щоб запобігти несподіваній зупинці насоса. Ці елементи виконують цикл кожного ходу насоса і зношуються особливо швидко, коли використовується некондиціоноване стиснене повітря. Деякі конкуренти навіть мають ручну кнопку скидання на своїх насосах, щоб перезапустити їх після зупинки. Мембранний насос серії SAMOA PIVOT характеризується надійною роботою без зупинки завдяки функції Smooth Start Shifter (3S). Запатентований стартер Smooth Start Shifter (3S) активує безфрикційний поворотний клапан тільки тоді, коли це необхідно в ситуаціях низького тиску повітря.

Мембранні насоси мають тенденцію до зниження продуктивності, коли випускне повітря направляється до блоку котушки пневматичного двигуна, що призводить до обмерзання, коли випускне повітря розширюється і його температура падає. Це явище можна спостерігати у великих насосах. Проте насоси SAMOA PIVOT мають дуже великі канали, які запобігають замерзанню і, таким чином, не знижують їхню продуктивність.

Швидкий зворотно-поступальний рух пневматичного двигуна SAMOA серії PIVOT між ходами насоса забезпечує більш плавний потік нагнітання і менші вібрації насоса в порівнянні з повзунковими клапанами, що використовуються в конкурентних мембранних насосах. Насоси серії PIVOT від SAMOA також розроблені з урахуванням простоти. Їх модульна конструкція скорочує час простою і спрощує технічне обслуговування, картридж клапана можна легко замінити за кілька хвилин. Пневматичний двигун, що використовується в насосах серії PIVOT, має найменшу кількість рухомих частин в галузі, забезпечуючи надійну і ефективну роботу.

Вибираючи мембранний насос, слід враховувати технологію пневматичного двигуна, що в ньому використовується. Надійність, запобігання згасанню, низькі вібрації, низькі пульсації рідини та простота обслуговування — це важливі фактори, на які слід звертати увагу при виборі мембранного насоса. Технологія пневматичних двигунів серії PIVOT від SAMOA виділяється на тлі конкурентів, пропонуючи надійне, малообслуговуюче та ефективне рішення для найвимогливіших застосувань насосів.
