Як перевірити, чи клапан знаходиться в закритому/відкритому положенні?

Для чого використовуються кульові крани?

Коли клапан відкритий, а коли закритий?

Рішення в автоматиці



Як перевірити, чи клапан знаходиться в закритому/відкритому положенні?

Коли кульовий клапан відкритий, а коли закритий?

Для чого використовуються кульові крани?

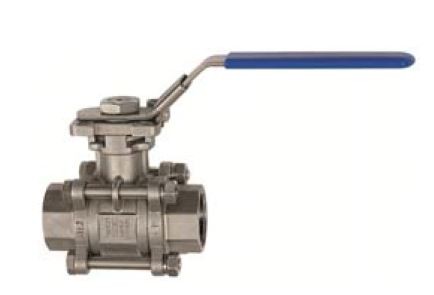

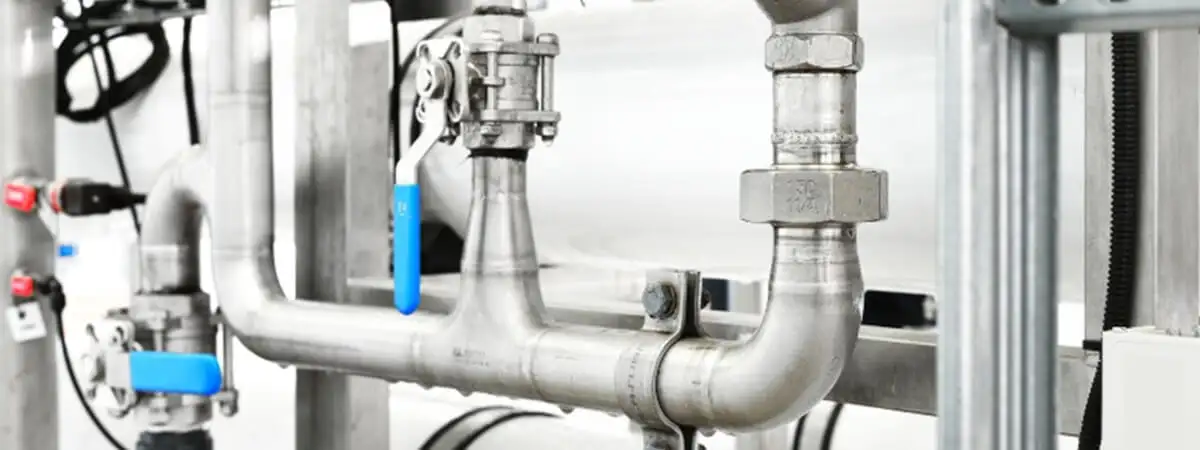

Кульові крани є основними компонентами арматури в промисловIP2M01их установках. Вони виконують функцію відсікання робочих середовищ – як рідких, так і газоподібних. Елементом, що закриває/відкриває потік, є куля, що обертається на тефлонових ущільненнях. Куля клапана розміщена в корпусі з латуні, вуглецевої сталі або нержавіючої сталі, що забезпечує герметичне відсікання потоку даного середовища. Для відсікання потоку повертаємо важіль клапана на 90 градусів, що призводить до швидкого обертання кулі клапана та відкриття або закриття контуру в установці. Вибір кулі та її положення визначає потік робочого середовища.

Коли клапан відкритий, а коли закритий?

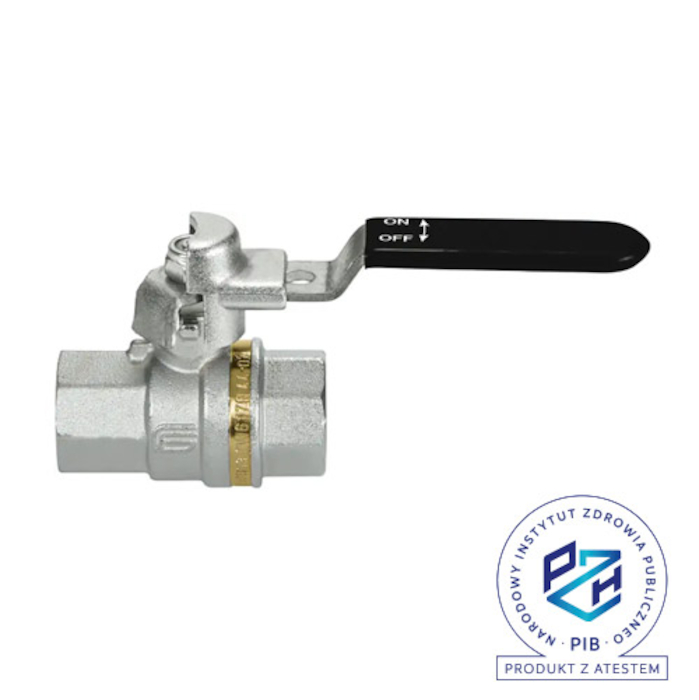

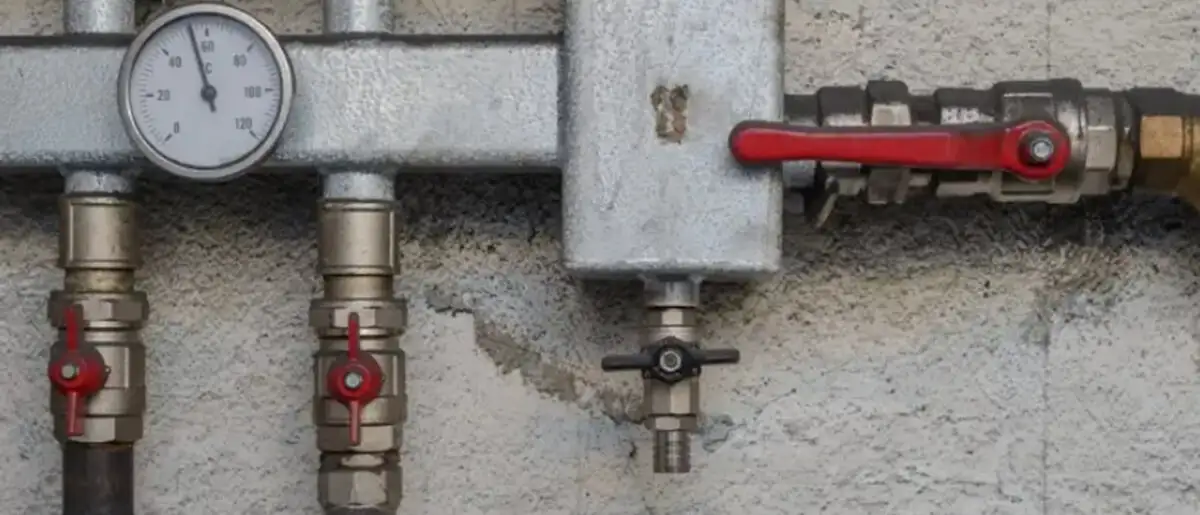

Кульові клапани є популярним асортиментом, перш за все, завдяки простоті експлуатації. Вони відкриваються після повороту ручки/баранчика на 90 градусів – тоді важіль встановлюється паралельно до корпусу клапана. Закриття клапана відбувається шляхом зворотного повороту важеля на 90 градусів у початкове положення – тоді він буде розташований перпендикулярно до клапана. Підсумовуючи, за положенням ручки крана можна визначити, чи клапан закритий, чи відкритий. На фотографії нижче видно, які клапани відкриті, а які закриті.

Рішення в автоматиці

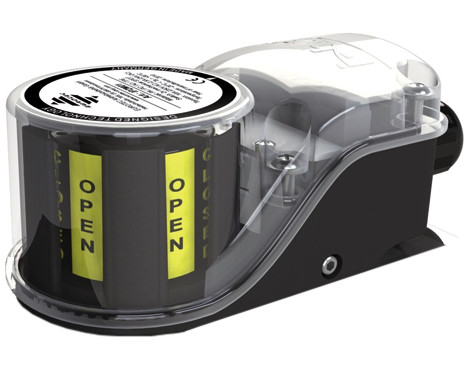

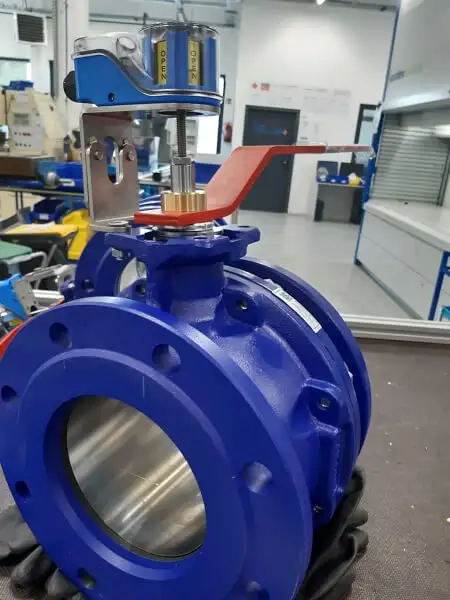

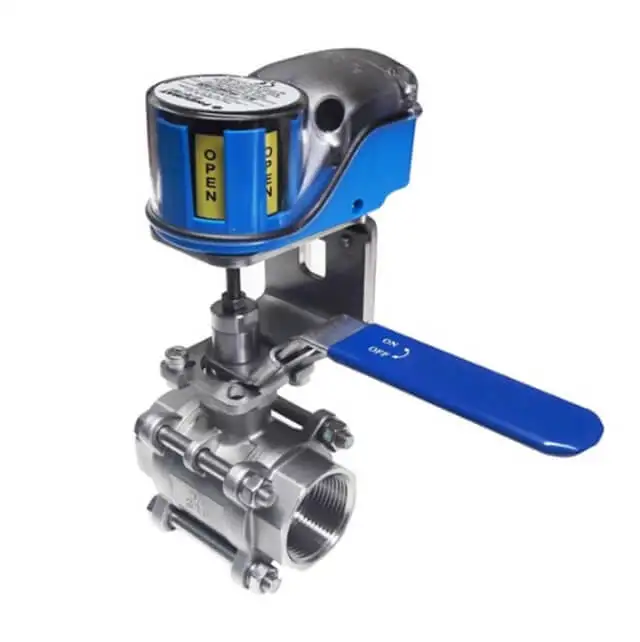

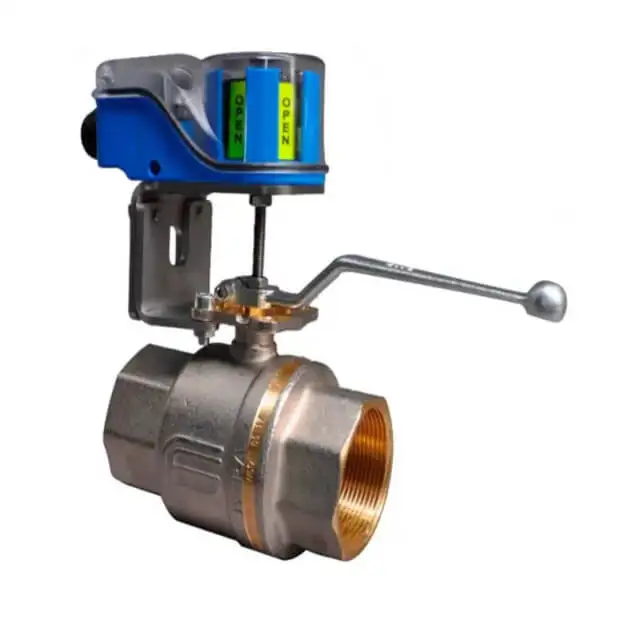

Коли клапани знаходяться на трубопроводі в невидимому місці, можна використовувати клапани в комплекті з кінцевим вимикачем. Крани обслуговуються вручну, але інформація про їх положення завдяки кінцевому вимикачу передається до системи автоматики. Клапан і кінцевий вимикач з'єднані між собою за допомогою монтажної консолі - як показано на ілюстрації нижче - єдиною умовою такого рішення є наявність у клапана монтажної пластини ISO, як під приводом.
