Анализ оценки рисков, процесс FMEA – что это такое?

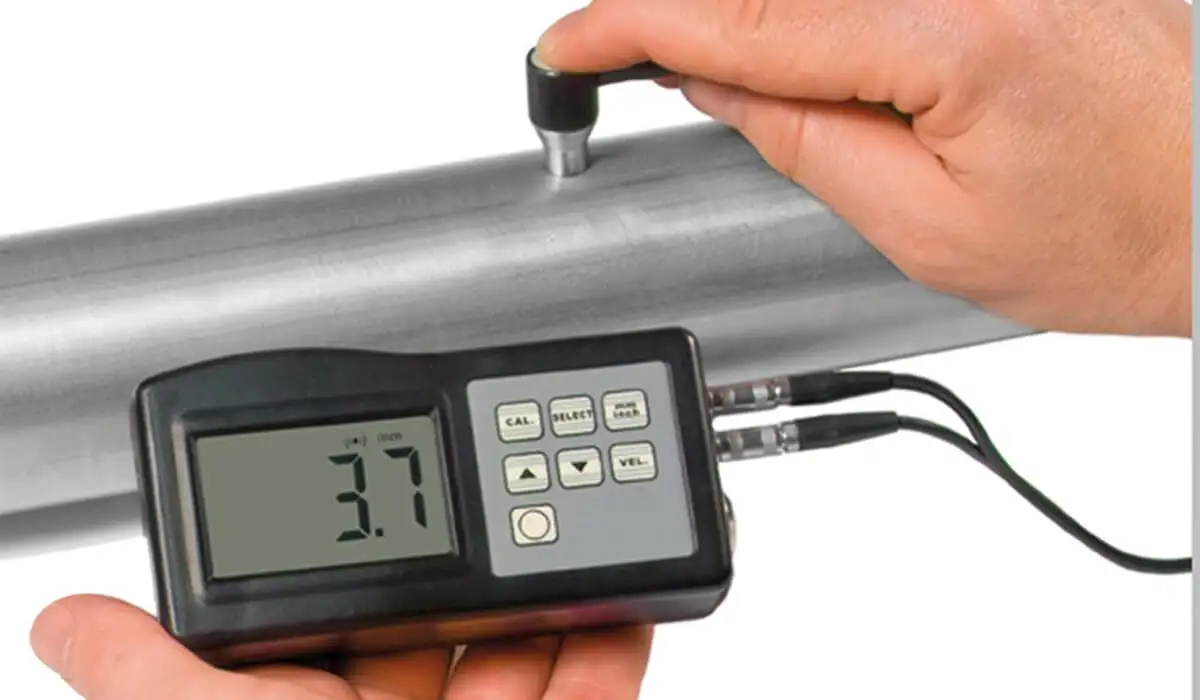

Анализ рисков FMEA в пневматических системах

В современной промышленности пневматическая система уже не только «системой питания пневмоцилиндров», а полноценным, критически важным элементом технологического процесса. Она отвечает за движение, последовательность операций, безопасность рабочего места, повторяемость производства, качество изделия и доступность оборудования. По этой причине любая неисправность, утечка, падение давления, загрязнение среды или неправильная реакция клапана может повлечь за собой последствия, выходящие далеко за пределы самой зоны пневматики. Проблема не ограничивается остановкой привода. Часто это означает дефектную деталь, нарушение такта линии, увеличение энергопотребления, ускоренный износ компонентов, а в крайних случаях угрозу для оператора и смежных устройств.

Именно поэтому анализ рисков FMEA очень хорошо вписывается в реалии проектирования, запуска и обслуживания пневматических установок. Его величайшая ценность заключается не в самом «заполнении таблицы», а в упорядоченном мышлении о том, что может пойти не так, почему это происходит, какими будут последствия и какие действия действительно ограничивают риск. В промышленной среде, где пневматика взаимодействует с автоматикой, механикой, датчиками, системами безопасности и системой подачи сжатого воздуха такой подход имеет фундаментальное значение.

Что такое FMEA и почему она имеет такое большое значение в пневматике

FMEA, то есть Failure Mode and Effects Analysis (анализ видов и последствий отказов) — это метод систематического анализа потенциальных дефектов, повреждений и нежелательных рабочих состояний. Его целью является выявление возможных видов отказов, определение их последствий для процесса, машины и пользователя, указание причин и оценка риска с целью внедрения эффективных мер предосторожности или диагностики.

В пневматических системах FMEA особенно полезна, поскольку система сжатого воздуха носит распределенный и динамический характер. Проблемы редко возникают из-за одного фактора. Обычно они являются следствием взаимодействия нескольких явлений: ненадлежащего качества воздуха, неправильно подобранного рабочего давления, несоответствующих сечений трубопроводов, ошибок монтажа, износа уплотнений, неправильного управления клапанами, отсутствия мониторинга падений давления или эксплуатационных недостатков. Поэтому классическое реагирование «после аварии» дорогостоящим и малоэффективным. FMEA позволяет перенести акцент по ремонту на профилактику.

В промышленной практике это означает несколько конкретных преимуществ. Во-первых, легче ограничить простое и внеплановое сервисное вмешательство. Во-вторых, улучшается стабильность процесса и повторяемость параметров движения. В третьих, можно снизить общую стоимость владения системой за счет уменьшения потерь сжатого воздуха, износа исполнительных элементов и количества вторичных повреждений. В-четвертых, возрастает уровень эксплуатационной безопасности, особенно там, где пневматическое движение оказывает непосредственное влияние на оператора или взаимодействует с системами захвата, прижима, позиционирования и транспортировки.

Как понимать FMEA в контексте пневматической системы

Что касается пневматики, анализ можно проводить на нескольких уровнях. Первый – это уровень подачи и подготовки среды, то есть компрессоры, осушение, фильтрация, редукция, смазка, хранение и распределение. Второй – это функциональный уровень машины: управление, выполнение движения, последовательность, время отклика, позиционирование. Третий – это уровень компонентов: приводов, клапанов, быстроразъемных соединений, трубопроводов, фитингов, датчиков, глушителей, предохранительных клапанов и обтравочных элементов. Четвертый уровень включает эксплуатацию и техническое обслуживание: доступ для обслуживания, возможность отсечения среды, простота диагностики, устойчивость к монтажным ошибкам и культура технических осмотров.

Итак, правильно проведённый анализ FMEA не ограничивается вопросом: «Что произойдет, если клапан перестанет работать? ». Она должна охватывать всю цепь взаимозависимостей. Например: загрязненный воздух приводит к ускоренному износу сувака клапана, что приводит к нестабильному управлению приводом, что ухудшает повторяемость позиционирования, а это, в свою очередь, приводит к несоответствию изделия или заклиниванию элемента в монтажном гнезде. FMEA позволяет увидеть эту последовательность заранее, прежде чем она станет производственной проблемой.

Самые распространенные зоны риска в пневматических установках

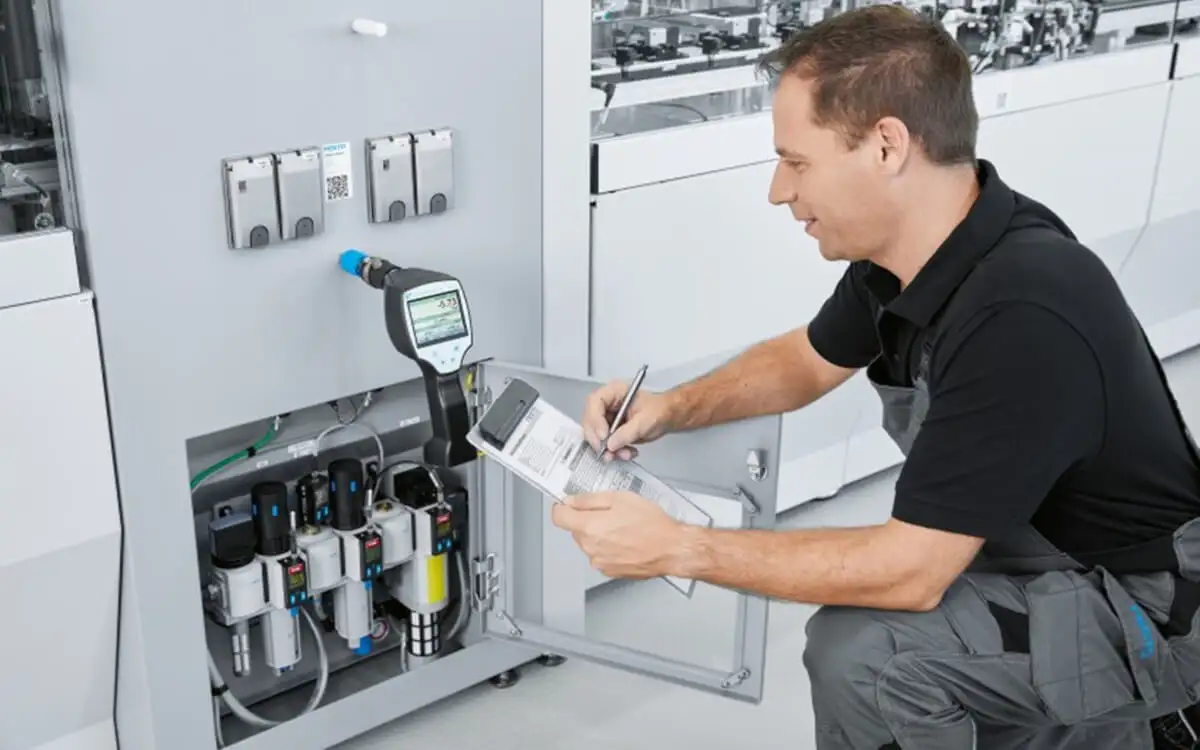

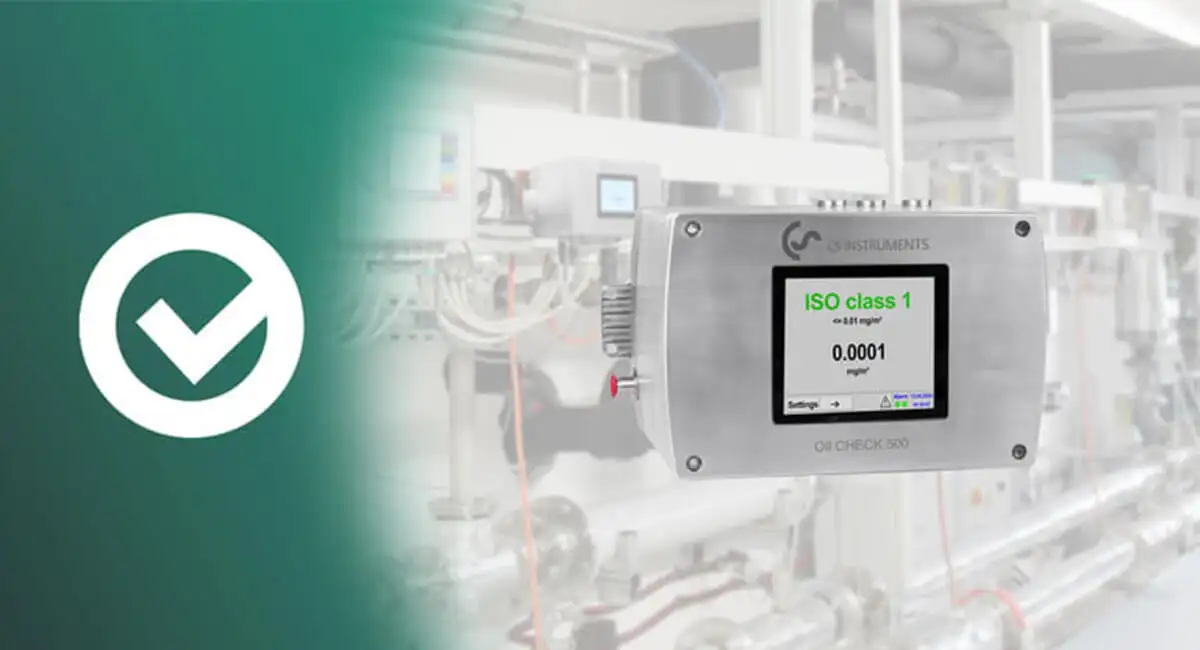

Одной из важнейших зон риска является качество сжатого воздуха. Если рабочая среда не фильтруется, не осушается и не стабилизируется надлежащим образом, все последующие элементы установки работают в ухудшенных условиях. На практике это приводит к коррозии, вымыванию смазки, блокировке подвижных элементов, ускоренному старению уплотнений, нестабильной работе клапанов и колебаниям параметров движения приводов. ПНЕВМАТ подчеркивает, что элементы подготовки воздуха служат для устранения загрязнений и снижения давления до необходимого уровня, а их применение включает, в частности, пневмоцилиндры, пневматические инструменты и технологические процессы; в ассортименте представлены агрегаты подготовки воздуха, фильтры, редeкторы и смазочные устройства в различных вариантах выполнения.

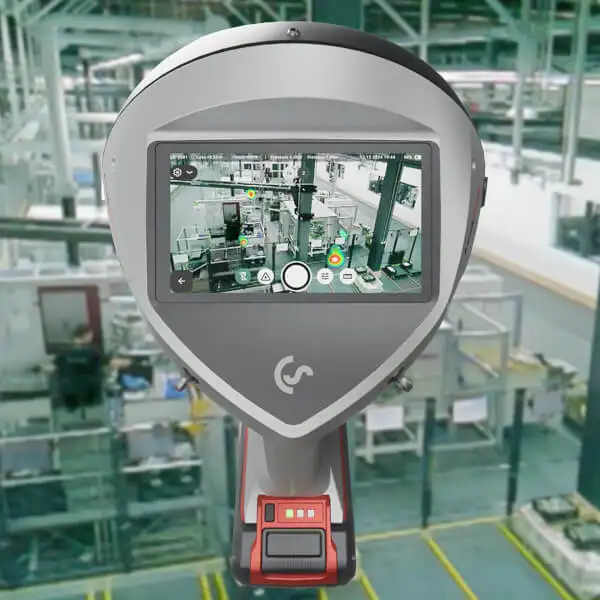

Вторым классическим источником риска являются истоки. На многих предприятиях они рассматриваются исключительно как энергетическая проблема, тогда как с точки зрения FMEA это также функциональный риск. Утекающий воздух снижает локальное давление, нарушает работу потребителей, продлевает время движения и может вызывать, на первый взгляд, случайные нарушения последовательности. Важно, что истоки часто нарастают постепенно и бывают тяжелыми для обнаружения, если в системе не предусмотрены соответствующие контрольные точки или процедуры осмотра.

Третье направление - ошибки в подборе компонентов. Слишком малое сечение трубопроводов, несоответствующая пропускная способность клапана, неправильно подобранный привод, неправильно настроенный демпфер, отсутствие клапана быстрого сброса или слишком малая буферная емкость могут привести к проблемам, которые на этапе монтажа еще не заметны. Система работает, но не имеет достаточного динамического запаса. Как следствие, любое изменение нагрузки, температуры, количества циклов или условий работы выявляет слабые стороны проекта.

Четвертая область риска касается безопасности. В пневматических системах нужно учитывать не только классические отказы компонентов, но и непреднамеренное движение после восстановления питания, неконтролируемое опускание элементов, резкое испускание воздуха из трубопроводов, эффект «кнута» поврежденного шланга, чрезмерный шум, отсутствие безопасного отключения среды и отсутствие контролируемого запуска. ПНЕВМАТ имеет отдельную сферу «безопасной пневматики», которая включает, в частности, предохранительные клапаны для воздуха, блоки и станции FRL, линейные редукторы, шаровые клапаны, предохранительные клапаны для шлангов, безопасные быстроразъемные соединения с выпуском, клапаны медленного запуска, шумоглушители. Это показывает, как широко следует определять риск в промышленных установках.

Как проводится анализ FMEA на практике

Процесс следует начать с очень точного определения функции системы. Этот этап часто недооценивается. Недостаточно просто написать, что «привод выдвигает деталь». Необходимо записать полную функцию: с какой силой, какой скоростью, с какой повторяемостью, за какое время цикла, в каких условиях окружающей среды, с какими блокировками безопасности и с какими последствиями отклонения. Только на основе определенной функции можно построить содержательный анализ рисков.

Далее идентифицируются потенциальные режимы повреждений. Для повода это будет не только «отсутствие выдвижения», но и слишком медленное выдвижение, неполный ход, неравномерное движение, невозможность удержания позиции, внутренняя утечка, повреждение штока, чрезмерный конечный удар или потеря силы. Для клапана это, в частности, отсутствие переключения, задержка переключения, заедание, негерметичность, неправильное состояние после исчезновения питания, неполное испускание воздуха или отсутствие возврата в безопасное положение. Подготовка воздуха: недостаточная фильтрация, неправильная настройка давления, засор фильтра, слишком большой перепад давления, наличие конденсата, отсутствие стабильности параметров.

Далее оцениваются последствия повреждения. И здесь ключевым является рассмотрение более широкой картины, чем только сам компонент. Следствием может быть остановка машины, ухудшение качества продукта, увеличение нехватки, повреждение оборудования, механическая коллизия, угроза оператору, потеря соответствия процесса, чрезмерное потребление энергии или скрытое ухудшение состояния, что приводит к дальнейшей вторичной аварии.

Следующим шагом является анализ причин. В пневматике причины очень часто носят многофакторный характер: загрязненный воздух, конденсат, слишком малый поток, неправильно подобранный уплотнительный материал, вибрации, неправильный монтаж трубопроводов, несоответствующий радиус изгиба шланга, слишком редкое техническое обслуживание, нестабильное питание, катушки электромагнитые клапана оператора при замене элементов, отсутствие блокировки LOTO, пропуск процедуры выпуска воздуха.

Только после такого разбиения можно оценить риск. Независимо от выбранного метода оценивания, самое важное — коллективно определить три вопроса: насколько серьезно следствие, как часто может возникнуть причина и насколько легко выявить проблему до наступления следствия. В пневматических установках само обнаружение является самым слабым звеном. Система может долго работать «на грани нормального функционирования», а предупреждающие сигналы часто путают с нормальной изменчивостью процесса.

Примеры режимов отказов в пневматических системах

Очень распространенным сценарием является ухудшение качества воздуха в результате ненадлежащей фильтрации или перегрузки системы подготовки среды. В анализе FMEA такой режим отказа обычно имеет высокий вес, поскольку его последствия одновременно охватывают многие потребители. Ухудшается работа не только одного клапана, но и целого сегмента установки. Это классический пример системного риска.

Другим частым случаем является неконтролируемое увеличение времени цикла привода. На практике это может быть следствием прогрессирующих утечек, слишком малого сечения питания, падения т.д. под погрузкой или износа уплотнений. Если процесс не имеет мониторинга времени движения, проблема может долго оставаться незаметной, хотя фактически снижает производительность линии.

Еще одним типичным видом повреждения является отсутствие безопасного отключения и разгрузки пневматической энергии при остановке, переналадке или сервисных работах. В этой сфере последствия особенно серьезны, поскольку касаются безопасности людей. Поэтому у FMEA следует прямо спросить: имеет ли оператор возможность отключить рабочую среду? Контролируется ли выпуск воздуха? Не повлечет ли повторный запуск непреднамеренное движение? Не создаст ли шланг после отсоединения опасности? Здесь особое значение имеют запорные клапаны, клапаны с выпуском воздуха, безопасные быстроразъемные соединения, защитные устройства для шлангов и системы медленного запуска. ПНЕВМАТ предлагает такие решения в рамках отдела безопасной пневматики, непосредственно влияющего на действия, рекомендованные после FMEA.

FMEA процесса, конструкции и эксплуатации

На промышленных предприятиях целесообразно различать три метода проведения анализа.

Первый – это проектная FMEA, сосредоточенная на конструкции системы. Здесь мы спрашиваем, правильно ли спроектирована архитектура пневматики: подобраны ли правильные диаметры, имеют ли элементы запас пропускной способности, контролируется ли система вентиляции, предусмотрено ли безопасное состояние после исчезновения энергии, компоненты устойчивы к рабочей среде, предусмотрена ли возможность расширения и диагностики.

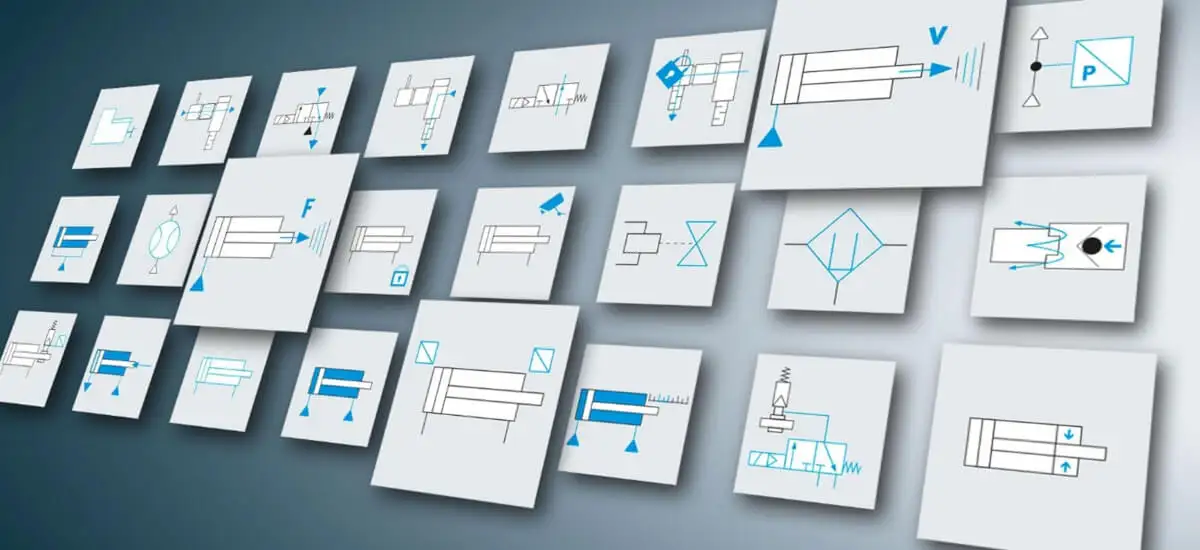

Второй тип – это FMEA производственного процесса. В этом случае анализируется влияние пневматики на выполнение технологической операции. Нас интересует не столько сам компонент, сколько влияние на процесс: правильно ли пневматический захват возьмет деталь, будет ли прижим повторяющимся, продувание не загрязнит продукт, или привод не приведет к смещению элемента за пределы допуска.

Третий тип – это эксплуатационный FMEA, очень ценный для технического обслуживания. Здесь анализируется, как система ведет себя со временем: какие элементы стареют быстрее всего, какие симптомы предшествуют отказу, где находятся «тихие» источники потерь, какие точки нуждаются в инспекции, какие критические детали должны быть на складе, как часто проверять напорные фильтры, редукторы, слив конденсата, быстроразъемные и герметические соединения.

Какие входные данные необходимы для качественного проведения FMEA

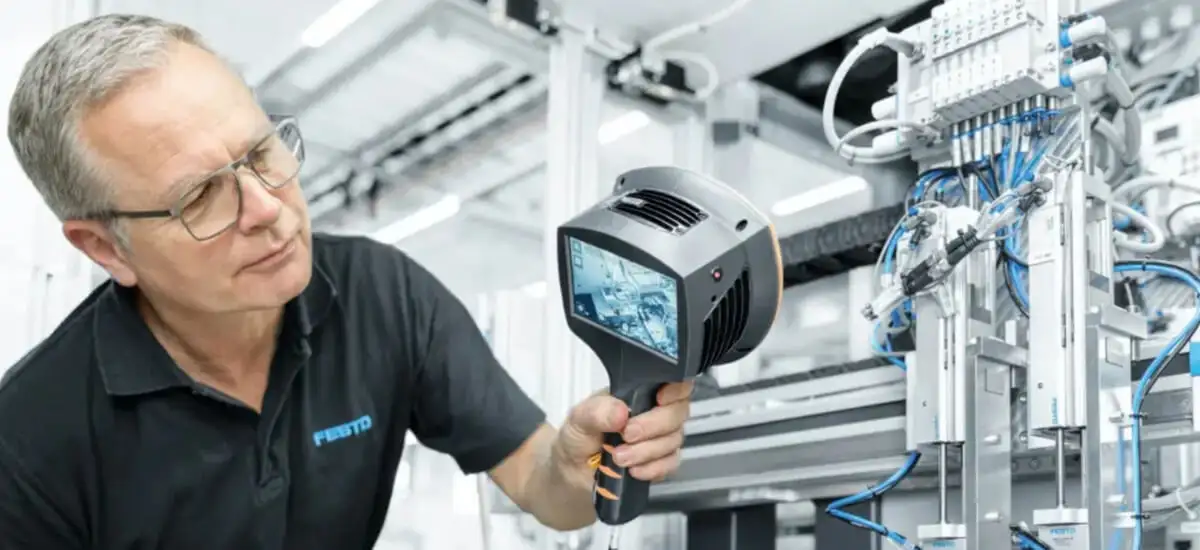

Чтобы анализ не был теоретическим, его нужно основывать на реальных данных. Наиболее полезны пневматические схемы, каталожные данные компонентов, рабочие параметры, требования к процессу, история отказов, наблюдение операторов, отчеты по техническому обслуживанию, измерения давления и расхода, результаты аудитов герметичности и информация о качестве сжатого воздуха. На практике особенно ценными оказываются мелкие замечания по цеху, например, что «через несколько часов работы давление слабеет» или «после утреннего простоя первый цикл бывает нестабильным». Такие сигналы очень часто указывают именно на те области, которые FMEA должны получить высший приоритет.

Как использовать результаты FMEA для выбора компонентов

Наибольшей ошибкой после проведения анализа является остановка на документации. FMEA имеет смысл только тогда, когда приводит к реальным техническим решениям. Если анализ показывает высокий риск, связанный с качеством среды, то следует усилить секцию подготовки воздуха: лучше подобрать фильтрацию, осушение, снижение давления, мониторинг и график замены картриджей. Если проблема защищена, необходимо предусмотреть медленный старт, контролируемое выпуск воздуха и безопасное отключение. Если высокий риск связан с аварийностью гибких соединений, следует просмотреть выбор шлангов, фитингов, быстроразъемных соединений и механической защиты трубопроводов.

Именно на этом этапе предложение ПНЕВМАТ может быть реально полезным. Компания заявляет не только о продаже компонентов, но и о проектировании и исполнении пневматических установок, производстве приводов, техническом надзоре, регенерации приводов и аудитах энергоэффективности. С точки зрения FMEA это важно, поскольку меры по снижению риска редко ограничиваются заменой одной детали. Часто они требуют обзора всей части системы: от качества среды, через логику управления, до способа обслуживания и доступности запасных частей.

Пневматика и функциональная и эксплуатационная безопасность

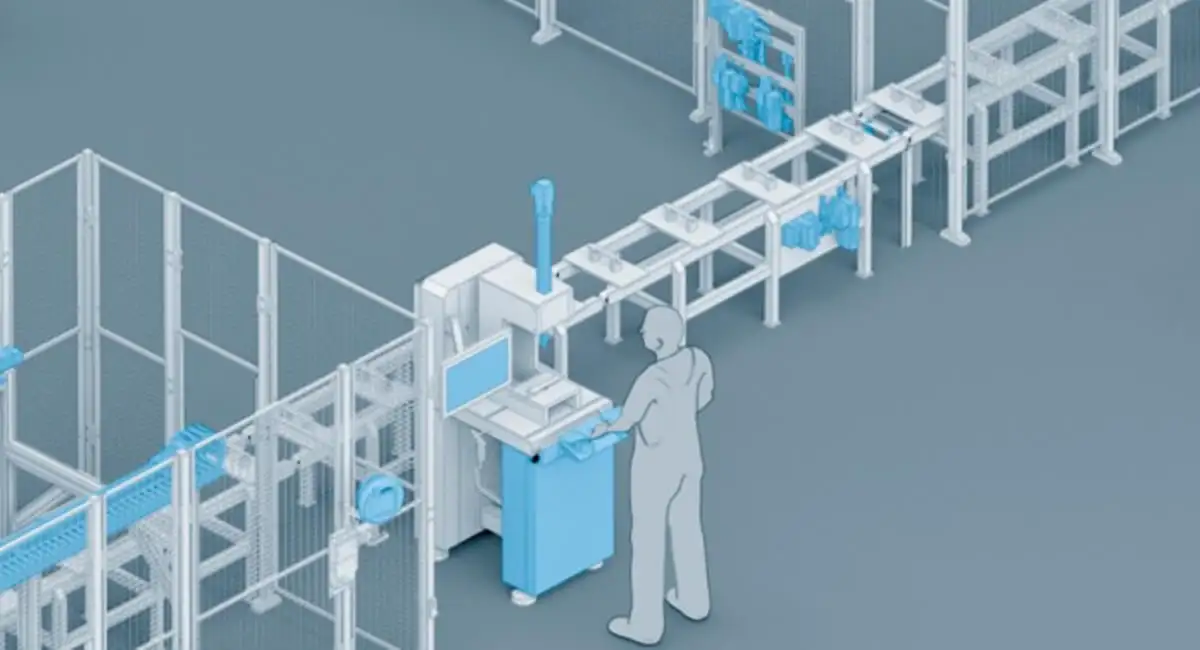

Следует отметить, что FMEA в пневматике не заменяет оценку рисков машины или анализ безопасности, предусмотренных законодательством или стандартами, но является их очень ценным дополнением. Она помогает перейти на практический уровень и ответить на вопрос, где система может потерять способность к безопасной работе.

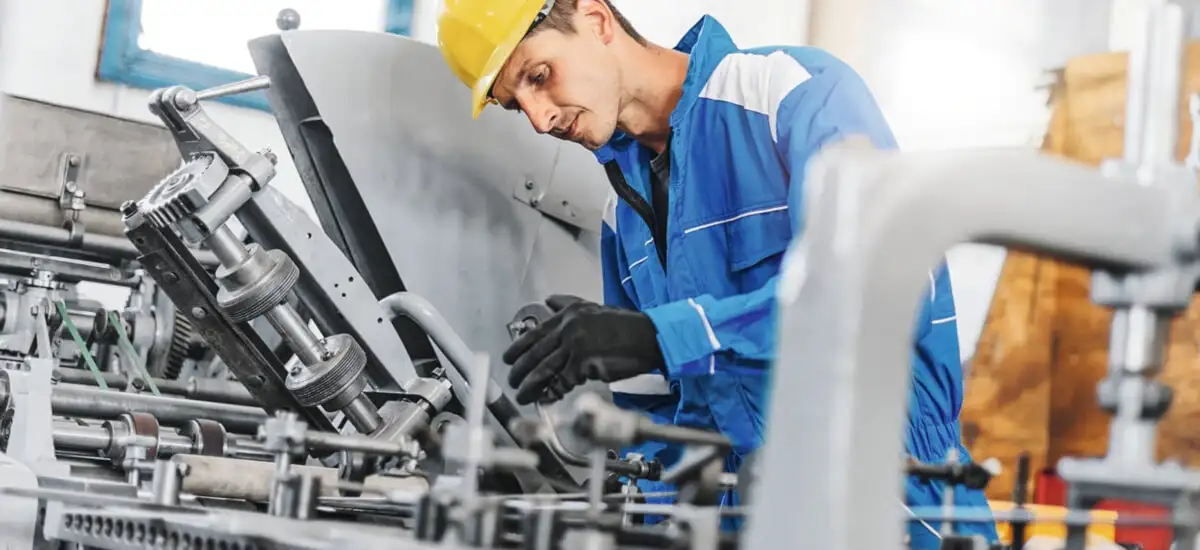

К примеру, даже хорошо спроектированная машина может иметь проблему, если после исчезновения питания и повторного запуска часть приводов выполнит резкое движение. Также, даже если формально предусмотрено отключение энергии, на практике оператор может не иметь легкого доступа к запорному клапану или трубопровод после отключения может оставаться под давлением. Поэтому FMEA должна охватывать также сценарии простоя, отключения питания, перезапуска, переналадки работ по техническому обслуживанию.

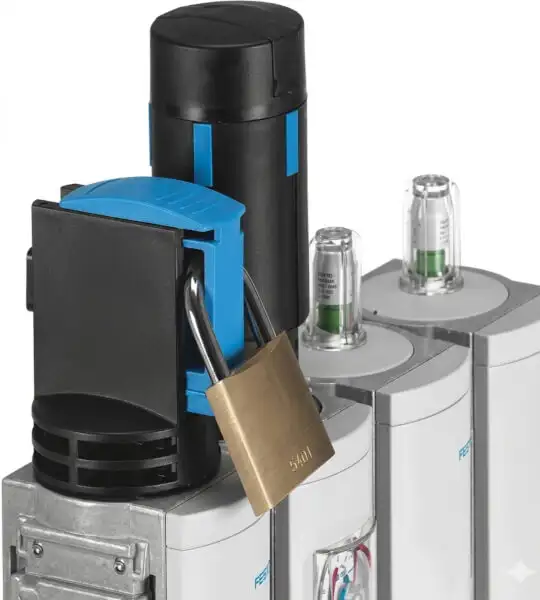

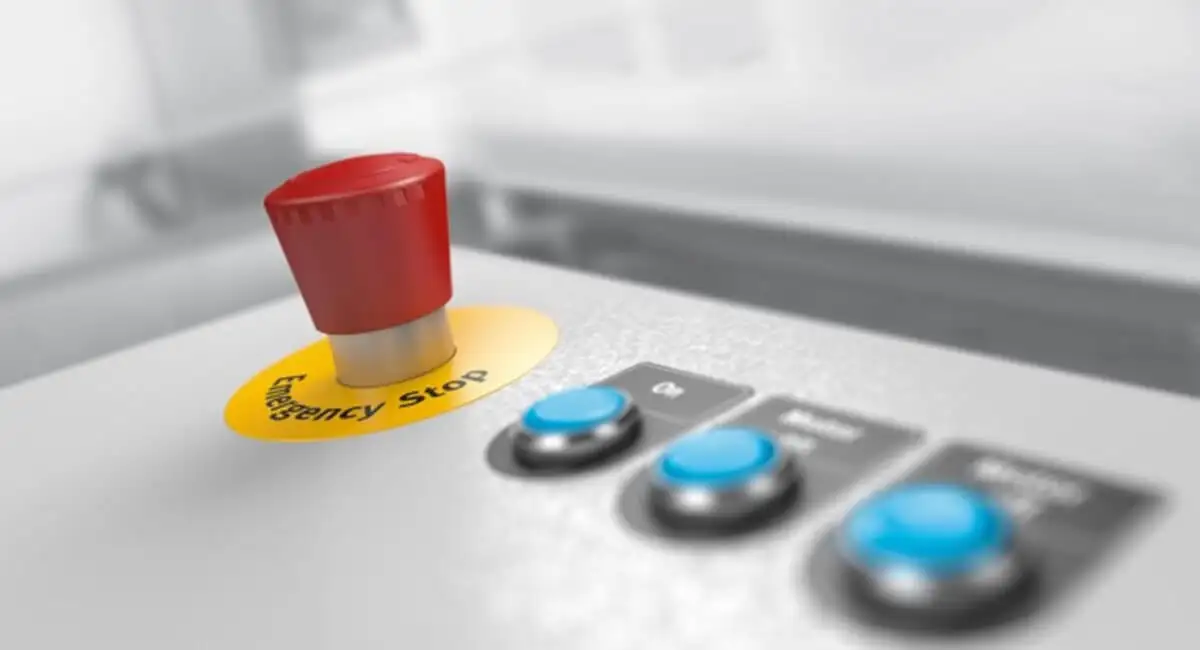

В этой сфере особенно ценны компоненты, повышающие уровень эксплуатационной безопасности: предохранительные клапаны для воздуха, шаровые клапаны с выпуском воздуха, решения LOTO, быстроразъемные соединения с безопасным выпуском, предохранительные клапаны для шлангов, шумоглушители или системы медленного запуска. Именно эти элементы уменьшают не только частоту аварий, но и тяжесть потенциальных последствий.

Самые распространенные ошибки при проведении FMEA пневматических систем

Первая ошибка состоит в том, что пневматическую систему рассматривают как вспомогательную, а не как критически важную для технологического процесса. В результате анализ получается слишком общим и не учитывает влияние пневматики на качество и такт линии.

Вторая ошибка заключается в сосредоточении внимания исключительно на исполнительных элементах без учета подготовки воздуха. Между тем, именно качество среды является первопричиной значительной части проблем.

Третья ошибка состоит в неучтении постепенной деградации. Не любая неисправность возникает внезапно. В пневматике большое количество нарушений развиваются медленно: фильтр постепенно засоряется, трубопровод все больше изнашивается, быстроразъемный соединитель теряет герметичность, привод увеличивает внутреннюю утечку, редуктор перестает стабильно удерживать настройки.

Четвертая ошибка – это неучтение человеческого фактора. Неправильный монтаж, замена шлангов, неправильная регулировка, использование неоригинальных заменителей, пропуск выпуска воздуха, отсутствие контроля после сервисного обслуживания или временные обходы – это реальные причины риска, которые FMEA должна прямо называть.

Пятое заблуждение — это отсутствие завершения мер. Многие команды хорошо идентифицируют угрозы, но не назначают сроки, ответственность и способ подтверждения эффективности корректирующих мер.

Как выглядит зрелый подход к FMEA на промышленном предприятии

Зрелое предприятие не рассматривает FMEA как одноразовый документ, создаваемый при приемке машины. Это живой процесс, который обновляется после аварии, модернизации, изменения среды, смены производителя компонентов, роста производительности линии, смены продукта или после появления новых данных по эксплуатации. Лучшие результаты дает сочетание компетенций нескольких отделов: конструкции, автоматики, технического обслуживания, качества, охраны труда и технологии производства.

На практике следует соблюдать несколько правил. Анализ следует проводить на основе реальной схемы и фактической последовательности работы, а не упрощенного описания. Следует начинать с функций, критически важных для безопасности и качества. Следует различать первопричину и вторичное последствие. Также нужно помнить, что самые дорогие риски не всегда громкие. Иногда большей проблемой, чем внезапная авария, скрытая нестабильность процесса, приводящая к дефициту, исправлениям и потерям энергии в течение многих месяцев.

Где предложение ПНЕВМАТ вписывается в мероприятия после анализа FMEA

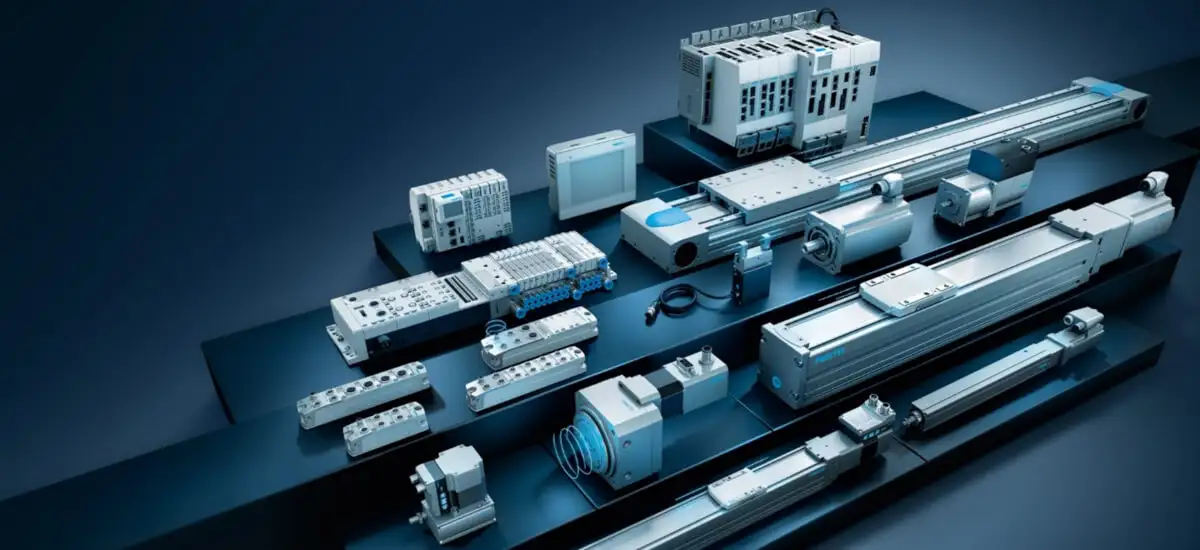

С промышленной точки зрения большая ценность появляется тогда, когда выводы FMEA можно сразу же перенести на модернизацию системы. ПНЕВМАТ предлагает широкий спектр решений, важных для пневматических установок: пневматические приводы, цилиндры, клапаны и электроклапаны, соединители, быстроразъемные соединения, резьбовая арматура, пневматические шланги, элементы подготовки воздуха, промышленная арматура и измерительная техника. Компания также указывает на сервисные компетенции, охватывающие проектирование и выполнение установок, надзор за техническим обслуживанием, регенерацию приводов и аудиты энергоэффективности. На практике это означает, что результаты FMEA могут использоваться не только для приобретения отдельного компонента, но и для перестройки всей зоны риска.

Если анализ показывает высокий риск, связанный с качеством среды, то естественным направлением являются блоки FRL, фильтры, редукторы и другие элементы подготовки воздуха. Если проблемой является безопасность обслуживания и эксплуатации, предпочтительны предохранительные клапаны, запорные устройства, клапаны с выпуском воздуха, безопасные быстроразъемные соединения и защитные устройства для шлангов. Если риск касается рабочего движения, ключевым становится правильный подбор приводов, управляющих клапанов, датчиков и оборудования. Такая логика хорошо соответствует реальной структуре предложения пневмата.
