У сучасній промисловості пневматична система вже не є лише «системою живлення пневмоциліндрів», а повноцінним, критично важливим елементом технологічного процесу. Вона відповідає за рух, послідовність операцій, безпеку робочого місця, повторюваність виробництва, якість виробу та доступність обладнання. З цієї причини будь-яка несправність, витік, падіння тиску, забруднення середовища або неправильна реакція клапана може спричинити наслідки, що виходять далеко за межі самої зони пневматики. Проблема не обмежується зупинкою приводу. Часто це означає дефектну деталь, порушення такту лінії, збільшення енергоспоживання, прискорений знос компонентів, а в крайніх випадках — загрозу для оператора та суміжних пристроїв.

Саме тому аналіз ризиків FMEA дуже добре вписується в реалії проектування, запуску та обслуговування пневматичних установок. Його найбільша цінність полягає не в самому «заповненні таблиці», а в упорядкованому мисленні про те, що може піти не так, чому це відбувається, якими будуть наслідки та які дії дійсно обмежують ризик. У промисловому середовищі, де пневматика взаємодіє з автоматикою, механікою, датчиками, системами безпеки та системою подачі стисненого повітря, такий підхід має фундаментальне значення.

Що таке FMEA і чому вона має таке велике значення в пневматиці

FMEA, тобто Failure Mode and Effects Analysis (аналіз видів і наслідків відмов), — це метод систематичного аналізу потенційних дефектів, пошкоджень і небажаних робочих станів. Його метою є виявлення можливих видів відмов, визначення їхніх наслідків для процесу, машини та користувача, вказівка причин та оцінка ризику з метою впровадження ефективних запобіжних або діагностичних заходів.

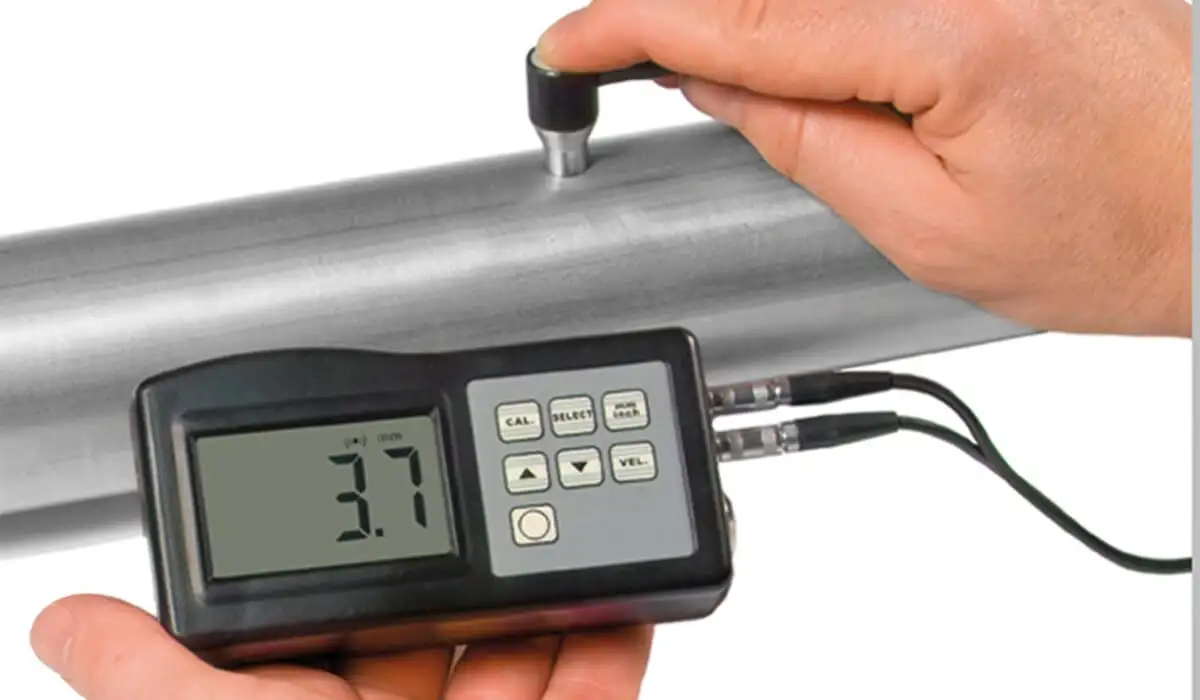

Измерение толщины стенки трубы ультразвуковым толщиномером при анализе рисков FMEA пневматической системы

У пневматичних системах FMEA є особливо корисною, оскільки система стисненого повітря має розподілений та динамічний характер. Проблеми рідко виникають через один фактор. Зазвичай вони є наслідком взаємодії кількох явищ: неналежної якості повітря, неправильно підібраного робочого тиску, невідповідних перерізів трубопроводів, монтажних помилок, зносу ущільнень, неправильного керування клапанами, відсутності моніторингу падінь тиску або експлуатаційних недоліків. Тому класичне реагування «після аварії» є дорогим і малоефективним. FMEA дозволяє перенести акцент з ремонту на профілактику.

У промисловій практиці це означає кілька конкретних переваг. По-перше, легше обмежити простої та позапланові сервісні втручання. По-друге, покращується стабільність процесу та повторюваність параметрів руху. По-третє, можна знизити загальну вартість володіння системою за рахунок зменшення втрат стисненого повітря, зносу виконавчих елементів та кількості вторинних пошкоджень. По-четверте, зростає рівень експлуатаційної безпеки, особливо там, де пневматичний рух безпосередньо впливає на оператора або взаємодіє з системами захвату, притиску, позиціонування та транспортування.

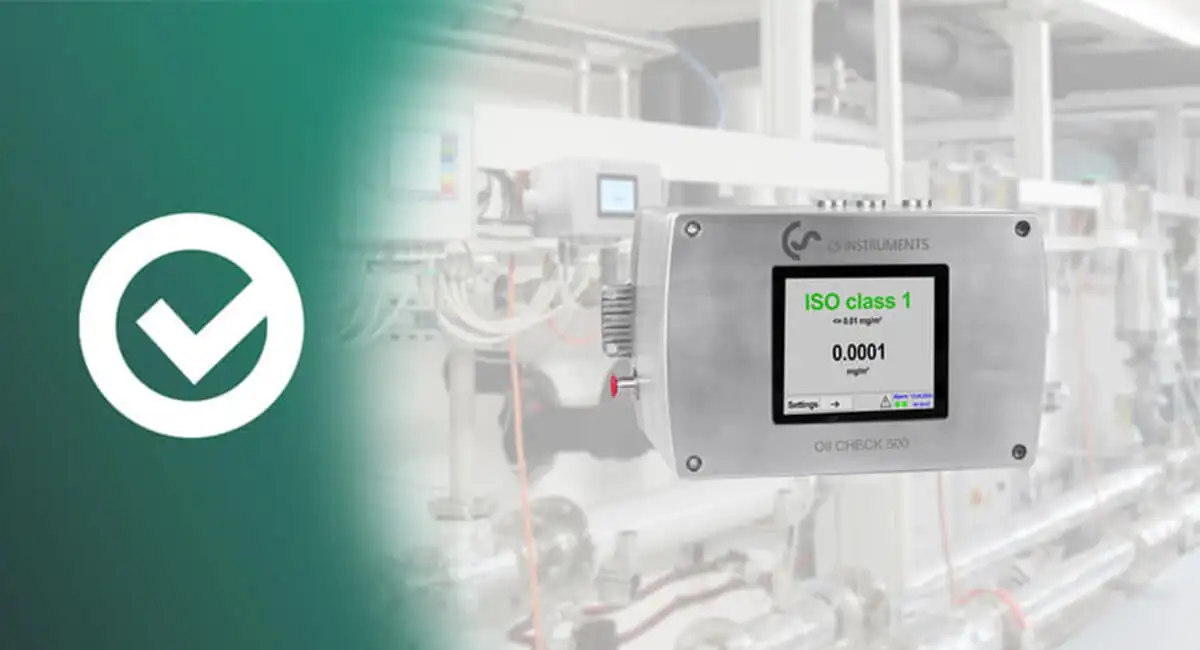

Контроль якості стисненого повітря за допомогою залишку мастила ISO Class 1 в структурі аналізу FMEA

Як розуміти FMEA в контексті пневматичної системи

Що стосується пневматики, аналіз можна проводити на декількох рівнях. Перший — це рівень подачі та підготовки середовища, тобто компресори, осушення, фільтрація, редукція, змащування, зберігання та розподіл. Другий — це функціональний рівень машини: керування, виконання руху, послідовність, час відгуку, позиціонування. Третій — це рівень компонентів: приводів, клапанів, швидкороз'ємних з'єднань, трубопроводів, фітингів, датчиків, глушників, запобіжних клапанів та відсічних елементів. Четвертий рівень охоплює експлуатацію та технічне обслуговування: доступ для обслуговування, можливість відсікання середовища, простота діагностики, стійкість до монтажних помилок та культура технічних оглядів.

Умовні графічні позначення пневматичних компонентів та циліндрів для аналізу FMEA виробничого процесу

Отже, правильно проведений аналіз FMEA не обмежується питанням: «Що станеться, якщо клапан перестане працювати? ». Вона повинна охоплювати весь ланцюг взаємозалежностей. Наприклад: забруднене повітря призводить до прискореного зносу сувака клапана, це спричиняє нестабільне керування приводом, що погіршує повторюваність позиціонування, а це, у свою чергу, призводить до невідповідності виробу або заклинювання елемента в монтажному гнізді. FMEA дозволяє побачити цю послідовність заздалегідь, до того, як вона стане виробничою проблемою.

Найпоширеніші зони ризику в пневматичних установках

Однією з найважливіших зон ризику є якість стисненого повітря. Якщо робоче середовище не фільтрується, не осушується та не стабілізується за тиском належним чином, усі наступні елементи установки працюють у погіршених умовах. На практиці це призводить до корозії, вимивання мастила, блокування рухомих елементів, прискореного старіння ущільнень, нестабільної роботи клапанів та коливань параметрів руху приводів. ПНЕВМАТ підкреслює, що елементи підготовки повітря служать для усунення забруднень та зниження тиску до необхідного рівня, а їх застосування охоплює, зокрема, пневмоциліндри, пневматичні інструменти та технологічні процеси; в асортименті представлені агрегати підготовки повітря, фільтри, редуктори та мастильні пристрої в різних варіантах виконання.

Другим класичним джерелом ризику є витоки. На багатьох підприємствах їх розглядають виключно як енергетичну проблему, тоді як з точки зору FMEA це також функціональний ризик. Витікаюче повітря знижує локальний тиск, порушує роботу споживачів, подовжує час руху та може спричиняти, на перший погляд, випадкові порушення послідовності. Важливо, що витоки часто наростають поступово і бувають важкими для виявлення, якщо в системі не передбачено відповідних контрольних точок або процедур огляду.

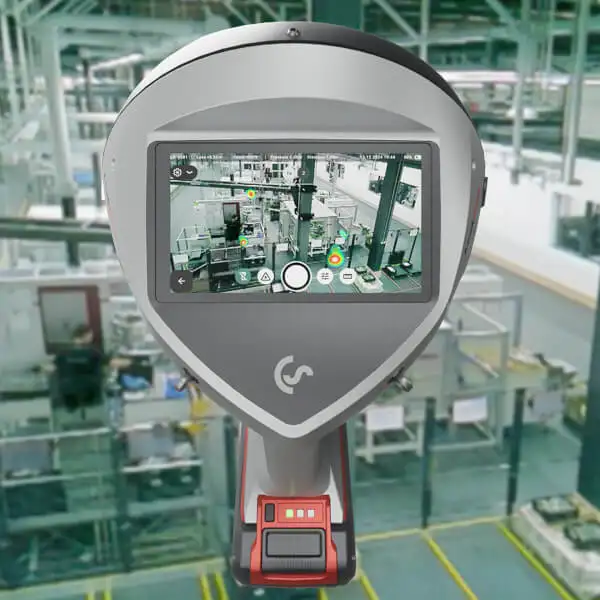

Акустична камера для виявлення витоків стисненого повітря під час аудиту енергоефективності підприємства

Третім напрямком є помилки у підборі компонентів. Занадто малий переріз трубопроводів, невідповідна пропускна здатність клапана, неправильно підібраний привід, неправильно налаштований демпфер, відсутність клапана швидкого скидання або занадто мала буферна ємність можуть призвести до проблем, які на етапі монтажу ще не помітні. Система «працює», але не має достатнього динамічного запасу. Як наслідок, будь-яка зміна навантаження, температури, кількості циклів або умов роботи виявляє слабкі сторони проекту.

Четверта сфера ризику стосується безпеки. У пневматичних системах потрібно враховувати не тільки класичні відмови компонентів, але й ненавмисний рух після відновлення живлення, неконтрольоване опускання елементів, різке випускання повітря з трубопроводів, ефект «батога» пошкодженого шланга, надмірний шум, відсутність безпечного відключення середовища та відсутність контрольованого запуску. ПНЕВМАТ має окрему сферу «безпечної пневматики», що охоплює, зокрема, запобіжні клапани для повітря, блоки та станції FRL, лінійні редуктори, кульові клапани, запобіжні клапани для шлангів, безпечні швидкороз'ємні з'єднання з випуском, клапани повільного запуску, шумоглушники, намотувачі та рішення ATEX. Це показує, наскільки широко слід визначати ризик у промислових установках.

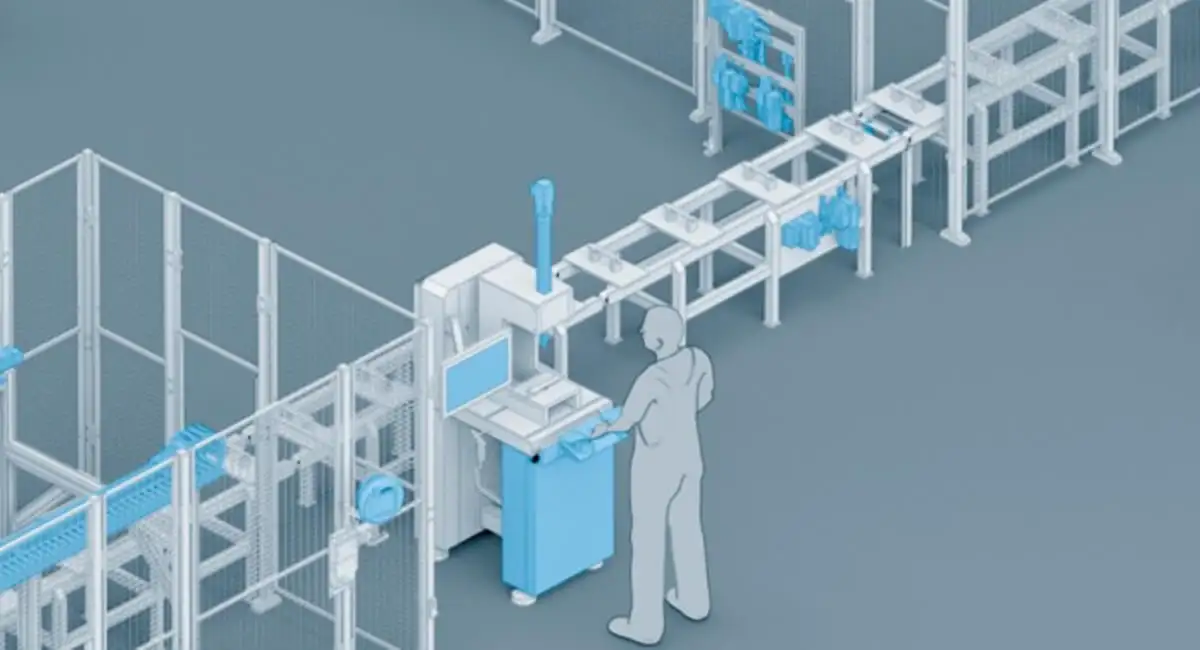

Проектування безпечної пневматичної системи та інтеграція захисних клапанів на виробничій лінії

Як проводиться аналіз FMEA на практиці

Процес варто розпочати з дуже точного визначення функції системи. Цей етап часто недооцінюють. Недостатньо просто написати, що «привід висуває деталь». Необхідно записати повну функцію: з якою силою, з якою швидкістю, з якою повторюваністю, за який час циклу, в яких умовах навколишнього середовища, з якими блокуваннями безпеки та з якими наслідками відхилення. Лише на основі так визначеної функції можна побудувати змістовний аналіз ризиків.

Далі ідентифікуються потенційні режими пошкоджень. Для приводу це буде не тільки «відсутність висунення», але й занадто повільне висунення, неповний хід, нерівномірний рух, неможливість утримання позиції, внутрішній витік, пошкодження штока, надмірний кінцевий удар або втрата сили. Для клапана це, серед іншого: відсутність перемикання, затримка перемикання, заїдання, негерметичність, неправильний стан після зникнення живлення, неповне випускання повітря або відсутність повернення в безпечне положення. Для підготовки повітря: недостатня фільтрація, неправильне налаштування тиску, засмічення фільтра, занадто великий перепад тиску, наявність конденсату, відсутність стабільності параметрів.

Далі оцінюються наслідки пошкодження. І тут ключовим є розгляд ширшої картини, ніж лише сам компонент. Наслідком може бути зупинка машини, погіршення якості продукту, збільшення браку, пошкодження обладнання, механічна колізія, загроза для оператора, втрата відповідності процесу, надмірне споживання енергії або приховане погіршення стану, що призводить до подальшої вторинної аварії.

Наступним кроком є аналіз причин. У пневматиці причини дуже часто мають багатофакторний характер: забруднене повітря, конденсат, занадто малий потік, неправильно підібраний ущільнювальний матеріал, вібрації, неправильний монтаж трубопроводів, невідповідний радіус згину шланга, занадто рідкісне технічне обслуговування, нестабільне живлення котушки електромагнітного клапана, перегрів, неправильне налаштування дроселювання, помилки оператора під час заміни елементів, відсутність блокування LOTO, пропуск процедури випуску повітря.

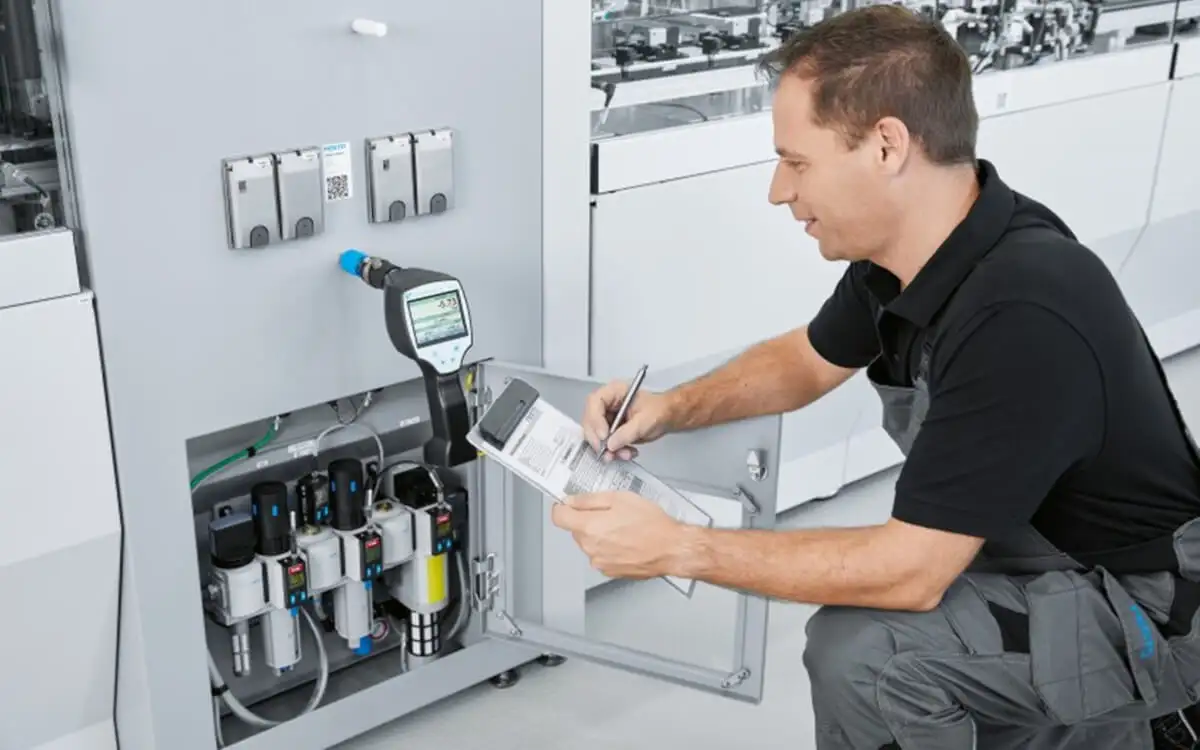

Спеціаліст проводить аудит якості стисненого повітря та фіксує результати вимірювань для аналізу FMEA

Лише після такого розбиття можна оцінити ризик. Незалежно від обраного методу оцінювання, найважливіше — колективно визначити три питання: наскільки серйозним є наслідок, як часто може виникнути причина та наскільки легко виявити проблему до настання наслідку. У пневматичних установках саме виявлення є найслабшою ланкою. Система може довго працювати «на межі нормального функціонування», а попереджувальні сигнали часто плутають із нормальною мінливістю процесу.

Приклади режимів відмов у пневматичних системах

Дуже поширеним сценарієм є погіршення якості повітря внаслідок неналежного фільтрування або перевантаження системи підготовки середовища. В аналізі FMEA такий режим відмови зазвичай має високу вагу, оскільки його наслідки одночасно охоплюють багато споживачів. Погіршується робота не лише одного клапана, а цілого сегмента установки. Це класичний приклад системного ризику.

Іншим частим випадком є неконтрольоване збільшення часу циклу приводу. На практиці це може бути наслідком прогресуючих витоків, занадто малого перерізу живлення, падіння тиску під навантаженням або зносу ущільнень. Якщо процес не має моніторингу часу руху, проблема може довго залишатися непомітною, хоча насправді знижує продуктивність лінії.

Ще одним типовим видом пошкодження є відсутність безпечного відключення та розвантаження пневматичної енергії під час зупинки, переналагодження або сервісних робіт. У цій сфері наслідки є особливо серйозними, оскільки стосуються безпеки людей. Тому в FMEA слід прямо запитати: чи має оператор можливість відключити робоче середовище? Чи контролюється випуск повітря? Чи не спричинить повторний запуск ненавмисний рух? Чи не створить шланг після від'єднання небезпеку? Саме тут особливе значення мають запірні клапани, клапани з випуском повітря, безпечні швидкороз'ємні з'єднання, захисні пристрої для шлангів та системи повільного запуску. ПНЕВМАТ пропонує такі рішення в рамках відділу безпечної пневматики, що безпосередньо впливає на дії, рекомендовані після FMEA.

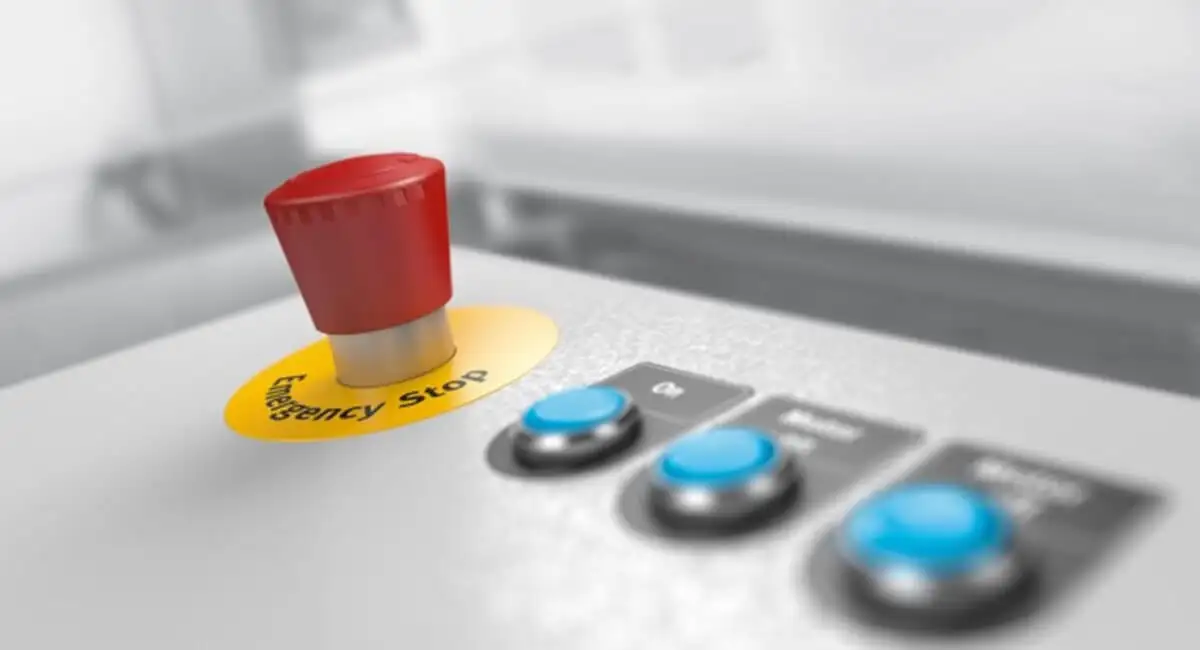

Кнопка аварійної зупинки Emergency Stop для захисту та зниження ризиків у пневматичних системах FMEA

FMEA процесу, конструкції та експлуатації

На промислових підприємствах доцільно розрізняти три способи проведення аналізу.

Перший — це проектна FMEA, зосереджена на конструкції системи. Тут ми запитуємо, чи правильно спроектована архітектура пневматики: чи підібрано правильні діаметри, чи мають елементи запас пропускної здатності, чи контролюється система вентиляції, чи передбачено безпечний стан після зникнення енергії, чи компоненти стійкі до робочого середовища, чи передбачено можливість розширення та діагностики.

Другий тип — це FMEA виробничого процесу. У цьому випадку аналізується вплив пневматики на виконання технологічної операції. Нас цікавить не стільки сам компонент, скільки вплив на процес: чи правильно пневматичний захват візьме деталь, чи буде притиск повторюваним, чи продування не забруднить продукт, чи привід не призведе до зміщення елемента за межі допуску.

Третій тип — це експлуатаційний FMEA, дуже цінний для технічного обслуговування. Тут аналізується, як система поводиться з часом: які елементи старіють найшвидше, які симптоми передують відмові, де знаходяться «тихі» джерела втрат, які точки потребують інспекції, які критичні деталі повинні бути на складі, як часто перевіряти напірні фільтри, редуктори, злив конденсату, швидкороз'ємні з'єднання та герметичність трубопроводів.

Інженер за допомогою портативного приладу збирає вхідні дані та документацію для аналізу FMEA

Які вхідні дані необхідні для якісного проведення FMEA

Щоб аналіз не був теоретичним, його потрібно базувати на реальних даних. Найбільш корисними є пневматичні схеми, каталожні дані компонентів, робочі параметри, вимоги до процесу, історія відмов, спостереження операторів, звіти з технічного обслуговування, вимірювання тиску та витрати, результати аудитів герметичності та інформація про якість стисненого повітря. На практиці особливо цінними виявляються дрібні зауваження з цеху, наприклад, що «через кілька годин роботи тиск слабшає» або «після ранкового простою перший цикл буває нестабільним». Такі сигнали дуже часто вказують саме на ті області, які в FMEA повинні отримати вищий пріоритет.

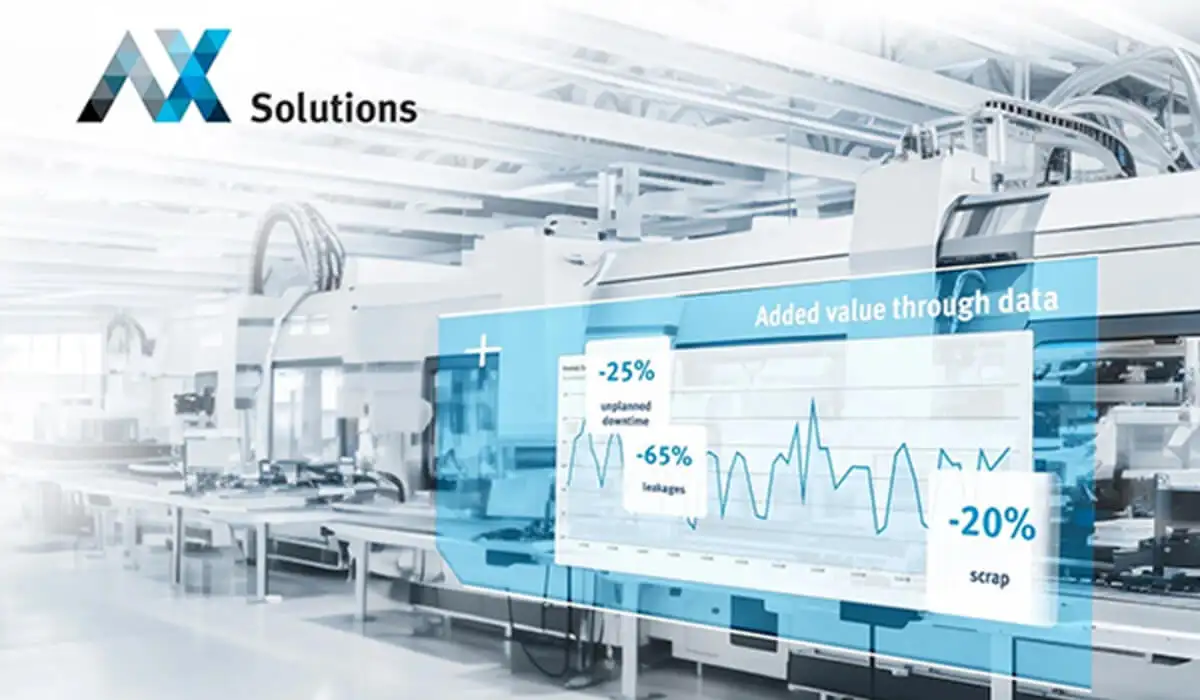

Аналітика та графіки оптимізації виробництва на основі історії аварій і звітів системи CMMS

Як використовувати результати FMEA для вибору компонентів

Найбільшою помилкою після проведення аналізу є зупинка на самій документації. FMEA має сенс лише тоді, коли призводить до реальних технічних рішень. Якщо аналіз показує високий ризик, пов'язаний з якістю середовища, слід посилити секцію підготовки повітря: краще підібрати фільтрацію, осушення, зниження тиску, моніторинг та графік заміни картриджів. Якщо проблемою є безпека запуску, потрібно передбачити повільний старт, контрольоване випускання повітря та безпечне відключення. Якщо високий ризик пов'язаний з аварійністю гнучких з'єднань, слід переглянути вибір шлангів, фітингів, швидкороз'ємних з'єднань та механічного захисту трубопроводів.

Саме на цьому етапі пропозиція ПНЕВМАТ може бути реально корисною. Компанія заявляє не тільки про продаж компонентів, але й про проектування та виконання пневматичних установок, виробництво приводів, технічний нагляд, регенерацію приводів та аудити енергоефективності. З точки зору FMEA це важливо, оскільки заходи щодо зниження ризику рідко обмежуються заміною однієї деталі. Часто вони вимагають огляду всієї частини системи: від якості середовища, через логіку управління, до способу обслуговування та доступності запасних частин.

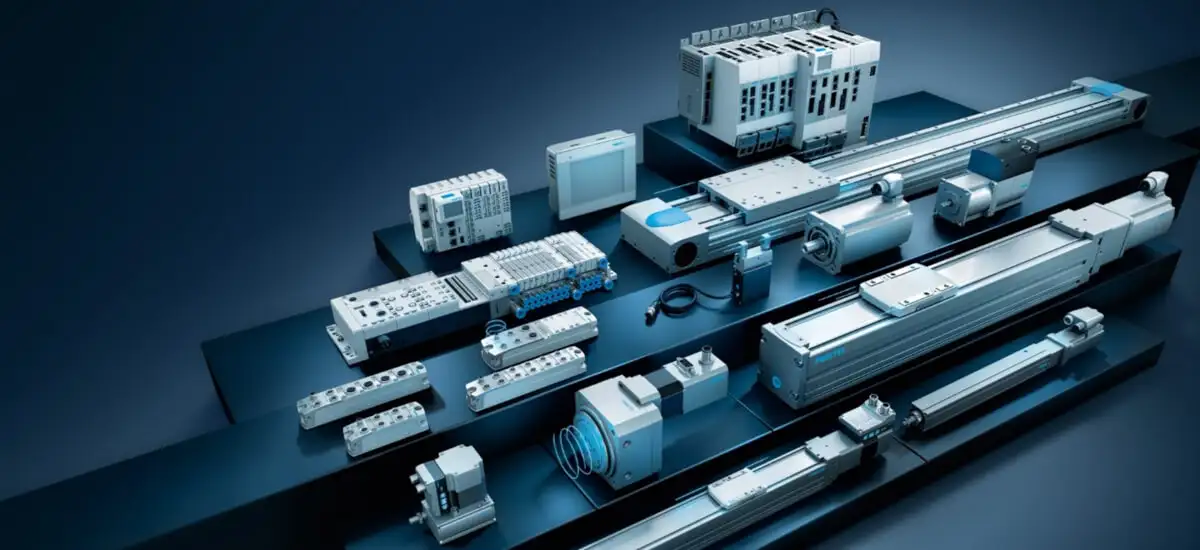

Промислове автоматизоване обладнання та компоненти для забезпечення якості стисненого повітря за стандартом ISO

Пневматика та функціональна й експлуатаційна безпека

Варто наголосити, що FMEA у пневматиці не замінює оцінку ризиків машини чи аналіз безпеки, передбачені законодавством або стандартами, але є їх дуже цінним доповненням. Вона допомагає перейти на практичний рівень і відповісти на питання, де саме система може втратити здатність до безпечної роботи.

Наприклад, навіть добре спроектована машина може мати проблему, якщо після зникнення живлення та повторного запуску частина приводів виконає різкий рух. Так само, навіть якщо формально передбачено відключення енергії, на практиці оператор може не мати легкого доступу до запірного клапана або трубопровід після відключення може залишатися під тиском. Тому FMEA має охоплювати також сценарії простою, відключення живлення, перезапуску, переналагодження та робіт з технічного обслуговування.

У цій сфері особливо цінними є компоненти, що підвищують рівень експлуатаційної безпеки: запобіжні клапани для повітря, кульові клапани з випуском повітря, рішення LOTO, швидкороз'ємні з'єднання з безпечним випуском, запобіжні клапани для шлангів, шумоглушники або системи повільного запуску. Саме ці елементи зменшують не лише частоту аварій, а й тяжкість їхніх потенційних наслідків.

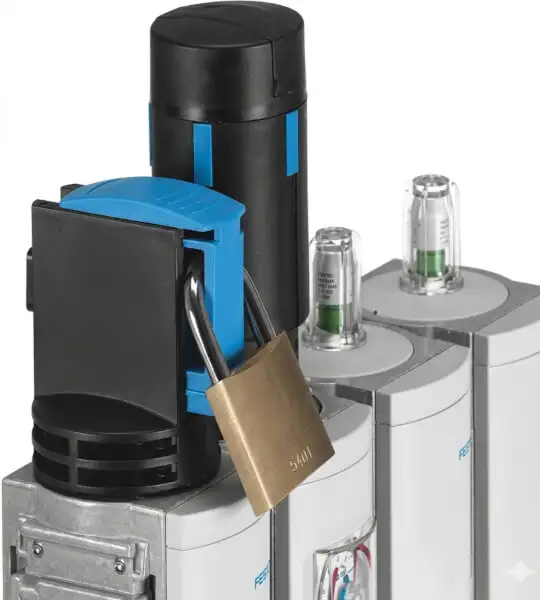

Блок подготовки воздуха FRL с отсечным клапаном и навесным замком системы безопасности LOTO

Найпоширеніші помилки при проведенні FMEA пневматичних систем

Перша помилка полягає в тому, що пневматичну систему розглядають як допоміжну, а не як критично важливу для технологічного процесу. В результаті аналіз виходить надто загальним і не враховує вплив пневматики на якість та такт лінії.

Друга помилка полягає у зосередженні уваги виключно на виконавчих елементах, без урахування підготовки повітря. Тим часом саме якість середовища є першопричиною значної частини проблем.

Третя помилка полягає в неврахуванні поступової деградації. Не кожна несправність виникає раптово. У пневматиці дуже багато порушень розвиваються повільно: фільтр поступово засмічується, трубопровід дедалі більше зношується, швидкороз'ємний з'єднувач втрачає герметичність, привід збільшує внутрішній витік, редуктор перестає стабільно утримувати налаштування.

Четверта помилка — це неврахування людського фактора. Неправильний монтаж, заміна шлангів, неправильне регулювання, використання неоригінальних замінників, пропуск випуску повітря, відсутність контролю після сервісного обслуговування або «тимчасові» обходи — це реальні причини ризику, які FMEA повинна прямо називати.

П'ята помилка — це відсутність завершення заходів. Багато команд добре ідентифікують загрози, але не призначають терміни, відповідальність та спосіб підтвердження ефективності коригувальних заходів.

Як виглядає зрілий підхід до FMEA на промисловому підприємстві

Зріле підприємство не розглядає FMEA як одноразовий документ, що створюється під час приймання машини. Це живий процес, який оновлюється після аварії, модернізації, зміни середовища, зміни виробника компонентів, зростання продуктивності лінії, зміни продукту або після появи нових даних з експлуатації. Найкращі результати дає поєднання компетенцій кількох відділів: конструкції, автоматики, технічного обслуговування, якості, охорони праці та технології виробництва.

Ремонт та обслуговування промислового обладнання спеціалістом для запобігання ризикам ненавмисного руху машин

На практиці варто дотримуватися кількох правил. Аналіз слід проводити на основі реальної схеми та фактичної послідовності роботи, а не спрощеного опису. Варто починати з функцій, критично важливих для безпеки та якості. Слід розрізняти першопричину та вторинний наслідок. Також потрібно пам’ятати, що найдорожчі ризики не завжди є найгучнішими. Іноді більшою проблемою, ніж раптова аварія, є прихована нестабільність процесу, що призводить до дефіциту, виправлень та втрат енергії протягом багатьох місяців.

Де пропозиція ПНЕВМАТ вписується в заходи після аналізу FMEA

З промислової точки зору велика цінність з’являється тоді, коли висновки з FMEA можна відразу ж перенести на модернізацію системи. ПНЕВМАТ пропонує широкий спектр рішень, важливих для пневматичних установок: пневматичні приводи, циліндри, клапани та електроклапани, з'єднувачі, швидкороз'ємні з'єднання, різьбову арматуру, пневматичні шланги, елементи підготовки повітря, промислову арматуру та вимірювальну техніку. Компанія також вказує на сервісні компетенції, що охоплюють проектування та виконання установок, нагляд за технічним обслуговуванням, регенерацію приводів та аудити енергоефективності. На практиці це означає, що результати FMEA можна використовувати не тільки для придбання окремого компонента, але й для перебудови всієї зони ризику.

Якщо аналіз показує високий ризик, пов'язаний з якістю середовища, природним напрямком є блоки FRL, фільтри, редуктори та інші елементи підготовки повітря. Якщо проблемою є безпека обслуговування та експлуатації, доцільними стають запобіжні клапани, запірні пристрої, клапани з випуском повітря, безпечні швидкороз'ємні з'єднання та захисні пристрої для шлангів. Якщо ризик стосується робочого руху, ключовим стає правильний підбір приводів, керуючих клапанів, датчиків та обладнання. Така логіка добре відповідає реальній структурі пропозиції ПНЕВМАТ.
