Метод суперпозиции в пневматике и промышленности

Принцип суперпозиции в пневматических потоках

Принцип суперпозиции — одно из тех понятий, которые на первый взгляд ассоциируются скорее с математикой, механикой сплошных сред или электротехникой, чем с классической промышленной пневматикой. Однако на практике в системах сжатого воздуха она имеет очень большое значение. Она позволяет лучше понять, как накладываются друг на друга перепады давления, опоры потока, пульсации, последствия разветвлений установки и взаимодействие многих одновременно работающих потребителей. Ведь в хорошо спроектированной пневматической системе речь идет не только о том, чтобы «воздух был доступным», но и о том, чтобы он поступал потребителям с надлежащим давлением, интенсивностью потока, качеством и повторяемостью параметров. Именно здесь мышление в категориях суперпозиции становится очень полезным.

В промышленной практике эта тема должна рассматриваться не только с чисто теоретической стороны, но и с эксплуатационной и измерительной. ПНЕВМАТ выступает дистрибьютором продукции CS Instruments, а в ассортименте этой группы есть решение для измерения расхода, точки росы, обнаружения утечек, мониторинга качества сжатого воздуха и анализа эффективности установки. Сама марка CS Instruments подчеркивает, что ее системы служат для оценки эффективности и постоянного мониторинга установок сжатого воздуха и технических газов, а ПНЕВМАТ прямо указывает на наличие этих решений в своем ассортименте.

Что такое принцип суперпозиции?

В самом простом понимании принцип суперпозиции утверждает, что в линейной системе общая реакция системы на несколько одновременных возбуждений является суммой реакций, вызванных каждым возбуждением отдельно. Итак, если система ведет себя линейно, можно отдельно вычислить влияние отдельных факторов, а затем объединить результаты в одно целое.

В пневматике это звучит привлекательно, но требует сразу важной оговорки: реальные потоки сжатого воздуха очень часто не идеально линейны. Газ сжат, поток может быть турбулентным, а характеристики клапанов, дроссельных сечений, быстроразъемных соединений, фильтров или осушителей бывают нелинейными. Поэтому принцип суперпозиции в пневматических потоках обычно не является законом, применяемым безоговорочно, а является инженерным инструментом, используемым в определенных диапазонах приближений.

Однако это не умаляет ее ценности. Во многих проектных и диагностических задачах суперпозицию можно успешно применять локально, на отдельных участках или упрощенных моделях. Это касается, в частности, анализа небольших отклонений вокруг заданной точки работы, оценки суммарных потерь давления в сети, влияния нескольких потребителей на общую магистраль и анализа измерительных сигналов установки.

Почему эта тема важна для систем сжатого воздуха

На промышленном предприятии пневматическая система редко представляет собой обычную линию: компрессор, фильтр, клапан и пневмоцилиндр. Гораздо чаще мы имеем дело с разветвленной сетью: компрессорной, осушителем, фильтрацией, резервуарами, магистралями, ответвлениями, многими точками отбора, устройствами с циклическим отбором, импульсно работающими потребителями, участками разного диаметра, запорной арматурой и многочисленными гибками. В такой системе поточные явления накладываются друг на друга.

Если одновременно запускаются два захвата, несколько островных клапанов переключаются в один и тот же момент, а кроме того, технологическое продувание уносит большой поток воздуха, то в магистрали возникает сумма воздействий всех этих явлений. Местный перепад давления, наблюдаемый на одном потребителе, тогда обусловлен не только его трубопроводом, а совокупностью влияния источника, распределения, состояния фильтрации, негерметичности, мгновенной потребности других потребителей и динамической реакции всей сети.

Именно поэтому принцип суперпозиции так ценен с познавательной точки зрения. Он помогает разложить на первый взгляд сложную проблему на несколько более простых составляющих:

• влияние геометрии трубопровода,
• влияние арматуры,
• влияние изменений потребления воздуха,
• влияние изменений давления в системе подачи,
• влияние утечек,
• влияние качества воздуха и состояния его обработки.

Где суперпозиция работает лучше всего

Наилучшие результаты она приносит в трех ситуациях.

Во-первых, при анализе маленьких конфигураций вокруг установленной точки работы. Когда пневматическая установка работает относительно стабильно, а рассматриваемые возмущения не значительны, можно линеаризировать уравнение потока и рассматривать реакцию системы как приближенно аддитивную.

Во-вторых, при суммировании потерь давления на участках и элементах. В инженерной практике часто вычисляют общий перепад давления как сумму линейных потерь в трубопроводах и локальных потерь на коленях, тройниках, клапанах, быстроразъемных соединениях, фильтрах и редукторах. Это не «чистая» суперпозиция в академическом смысле, но очень близкая к ней практичная версия.

В третьих, при анализе временных сигналов. Когда мы мониторим течения давления, расхода или точки росы, наблюдаемый сигнал бывает суперпозицией медленносменной составляющей, рабочих импульсов, пульсаций от работы компрессора, помех от переключений клапанов и признаков негерметичности. Такой расклад на составляющие очень полезен для диагностики.

На что следует обратить внимание

В пневматике нельзя безоговорочно предполагать линейность. Это особенно важно в следующих случаях:

Когда происходит значительное изменение давления, плотность сжатого газа изменяется настолько, что это невозможно проигнорировать. Тогда простое суммирование воздействий может привести к ошибкам.

Когда поток проходит через сужение, форсунки, дроссельные клапаны или элементы с сильно нелинейной характеристикой, зависимость между потоком и падением давления не линейна.

В случае нестационарного потока, быстрого наполнения рабочих объемов, ударов давления или волновых явлений, систему следует анализировать динамически.

Когда качество сжатого воздуха отклоняется от необходимого, например, из-за влажности, наличия масла, загрязнений или конденсата, изменяются фактические условия работы потребителей и арматуры. Тогда ошибка обусловлена не только моделью потока, но и тем, что сам физический объект перестает работать в соответствии с предположениями.

Математический смысл суперпозиции в пневматике

В упрощенной модели можно исходить из зависимости:

Δp=R⋅Q

где:

• Δp – перепад давления,
• R – сопротивление потоку,
• Q – интенсивность объемного или стандартизированного потока.

Такая зависимость полезна только локально и ориентировочно, но хорошо иллюстрирует суть. Если система линейна, то для двух независимых нагрузок Q₁ и Q₂ получаем:

Δpcałk = R(Q1 + Q2) = RQ1 + RQ2

то есть сумма перепадов соответствует сумме затрат. На практике именно на этой интуиции базируются многие инженерные расчеты, касающиеся участков установки, секций распределения или выбора диаметров.

Более реалистичные зависимости расхода являются нелинейными, часто приближенными к формам типа:

Δp ~ kQ2

или следует из характеристик производителя для конкретных клапанов и элементов подготовки воздуха. Тогда принцип суперпозиции в строгом виде бездействует, но его все равно можно использовать после линеаризации вокруг точки работы. Это стандартный инженерный подход: мы не пытаемся упростить всю физику, а лишь изучаем небольшие изменения в условиях реальной эксплуатации.

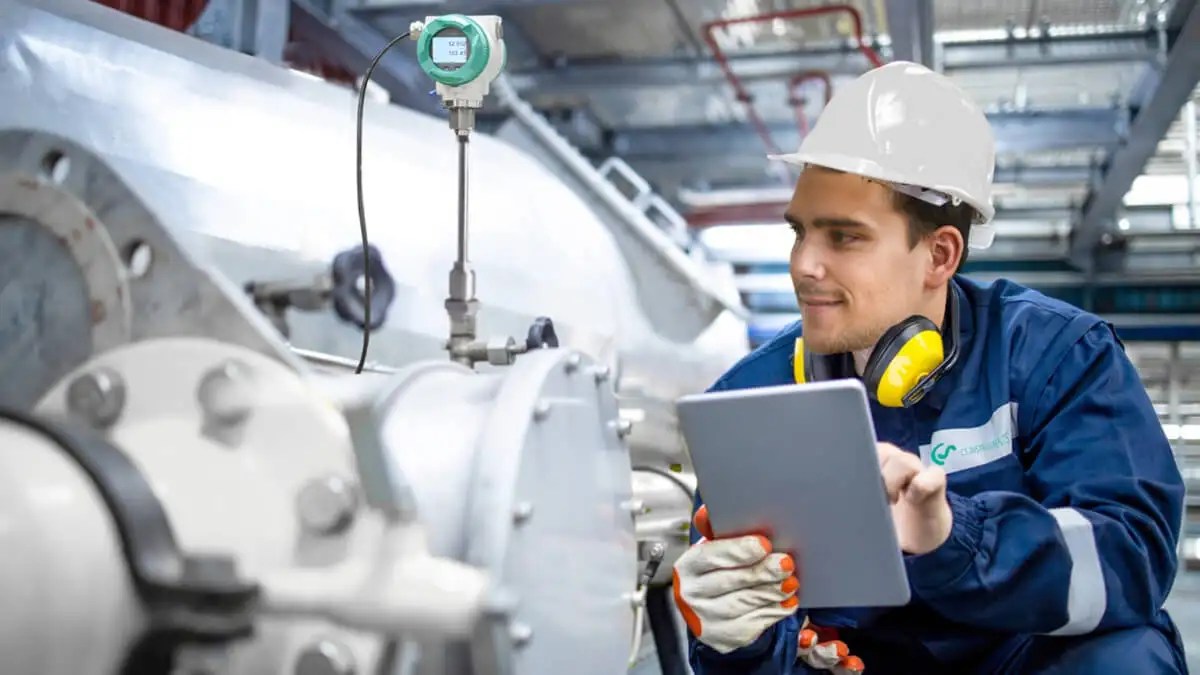

Сумма падений давления в системе

Наиболее практическое применение этой идеи касается суммирования потерь давления. Общий перепад давления между компрессорным и потребителем можно рассматривать как сумму нескольких составляющих:

Δpобща = Δpтрубопроводы + Δpколена + Δpтройники + Δpклапаны + Δpфильтры + Δпосушитель + Δпскороразъемы + Δподрезервуар

Такой подход имеет огромную практическую ценность. Если оператор видит, что привод не достигает ожидаемой скорости или пневматический инструмент теряет крутящий момент, он не должен спрашивать только: обеспечивает ли компрессор надлежащее давление?. Он должен скорее рассмотреть всю цепь наложения потерь. Нередко оказывается, что проблемой является не источник сжатого воздуха, а сумма небольших потерь на многих элементах: небольшой диаметр трубопровода, загрязненный фильтр, несколько быстроразъемных соединений, длинная линия питания, редуктор с слишком малой пропускной способностью и дополнительные негерметичности.

Сумма потоков в разветвленных сетях

В магистральных и кольцевых сетях, типичных для современных предприятий, сумма потребления по ответвлениям влияет на поток в главном участке. Если из одной магистрали питаются три секции линии, то поток в предваряющем разветвлении участке является суммой потоков этих секций. В последующих участках эти значения уменьшаются вместе с ответвлениями.

С точки зрения суперпозиции это означает, что каждый потребитель добавляет свою составляющую к нагрузке главной линии. Если отдельный привод кажется незначительным, то несколько таких синхронно приводов могут вызвать значительный суммарный эффект. Это особенно важно в:

• упаковочных линиях,
• системах pick-and-place,
• монтажных гнездах,
• установках продувки,
• системах пневматической транспортировки легких деталей,
• системах испытаний на герметичность и дозировку.

Именно здесь возникает много проблем со «случайным» падением давления. Оно не случайно. Это просто результат наложения мгновенных потреблений.

Суперпозиция динамических явлений

В пневматических потоках не менее немаловажную роль играет динамика. В циклично работающей системе давление и расход не являются постоянными. Измерительный сигнал, регистрируемый датчиком, может содержать сразу несколько уровней информации:

• базовый тренд, вытекающий из общей нагрузки сети,
• быстрые пики, связанные с переключением клапанов,
• колебаний, вызванных упругостью газа и объемной эластичностью,
• медленных изменений, связанных с работой осушителя или состоянием фильтрации,
• аномалий, возникающих из-за негерметичности.

Такое понимание суперпозиции сигналов очень важно в диагностике. Без него просто спутать симптомы. Например: кратковременные провалы давления могут являться следствием циклической работы крупного потребителя, а не постоянно слишком низкой производительности компрессора. В свою очередь, постоянный рост базового потока при неизменной производственной нагрузке может свидетельствовать о нарастающих истоках.

Суперпозиция и сжимаемость воздуха

Важнейшим отличием между пневматическими потоками и многими более простыми гидравлическими моделями являются сжимаемость газа. Воздух одновременно выполняет роль рабочей среды и накопителя упругой энергии. Это приводит к тому, что реакция системы носит емкостный характер. Кроме сопротивлений потоку возникает «накопление» в объемах трубопроводов, резервуаров, камер приводов и элементов подготовки воздуха.

На практике это означает, что суперпозиция должна рассматриваться не только для резистивных потерь давления, но и для пневматической емкости системы. Две секции установки могут работать отдельно правильно, но после соединения в общую магистраль появится задержка нарастания давления или большая склонность к кратковременным провалам. Не потому, что есть одиночный большой дефект, а потому, что накопилось влияние объема, трубопроводов и мгновенного потребления.

Суперпозиция в системах управления и исполнительных элементах

Это явление имеет непосредственное значение для:

• пневматических цилиндров,
• распределительных клапанов,
• захватов,
• вакуумных эжекторов,
• систем продувки и продувки,
• пневматические инструменты.

Практический пример: повод работает медленнее, чем предполагалось. Самого анализа каталожного потока клапана может быть недостаточно. Необходимо учесть совокупность следующих факторов:

• падение давления на редукторе,
• потери на фильтре,
• потери на быстроразъемных соединениях,
• пережим в трубопроводах,
• мгновенное потребление другими потребителями,
• изменения давления в магистрали.

Только совокупность этих факторов дает реальное представление о системе. Именно поэтому правильный подбор пневматики не может ограничиваться выбором привода соответствующего диаметра. Систему следует рассматривать как единый поток.

Связь с энергоэффективностью

В современной промышленности сжатый воздух является одним из самых дорогих вспомогательных ресурсов. Каждое излишнее падение давления, каждая утечка и каждый неправильно подобранный элемент увеличивают затраты на энергию. Принцип суперпозиции очень хорошо объясняет, почему незначительные потери, рассеянные по всей сети, дают значительный конечный эффект.

Отдельная утечка может казаться незначительной. Один фильтр давления может быть слегка загрязнен. Один редуктор давленияv может быть сконфигурирован немного слишком высоко. Один трубопровод может быть немного узким. Но сумма таких мелких отклонений бывает значительна. Именно поэтому мониторинг установки не должен быть случайным. Он должен быть непрерывным и основываться на данных.

CS Instruments разрабатывает решения для измерения расхода, обнаружения утечек, контроля влажности, качества сжатого воздуха и постоянного мониторинга систем сжатого воздуха и технических газов. Компания прямо сообщает о применении, связанном с измерением расхода, точки росы, обнаружением утечек, управлением энергией и оценкой качества сжатого воздуха, а ПНЕВМАТ предлагает эти решения как дистрибьютор в Польше.

Как использовать суперпозицию в диагностике

В пневматической диагностике принцип суперпозиции ведет к очень практичному методу работы: разложите проблему на составляющие и измерьте каждую из них.

Вместо того чтобы рассматривать установку как «черный ящик», следует отдельно исследовать:

• давление на выходе из компрессорной,
• падение давления на очистной установке,
• поток в магистрали,
• поток в выбранных ответвлениях,
• точку росы,
• наличие утечек,
• качество среды в точке использования,
• потребление во время простоя и производства,
• суточную и недельную изменчивость.

Только тогда можно увидеть, какое явление доминирующее, а какое только сопутствующее. На многих предприятиях проблема "слишком низкой производительности" оказывается сочетанием нескольких составляющих: утечек вне смены, кратковременных пиков потребления, слишком малого сечения в одной ветке и ухудшенного качества воздуха на стороне очистки.

Роль измерения расхода

Без надежных измерений суперпозиция остается только теоретической концепцией. Чтобы применить его на практике, нужно видеть данные. Особенно важно измерение расхода, ведь именно оно показывает, как суммарная мощность потребителей влияет на реальную нагрузку сети.

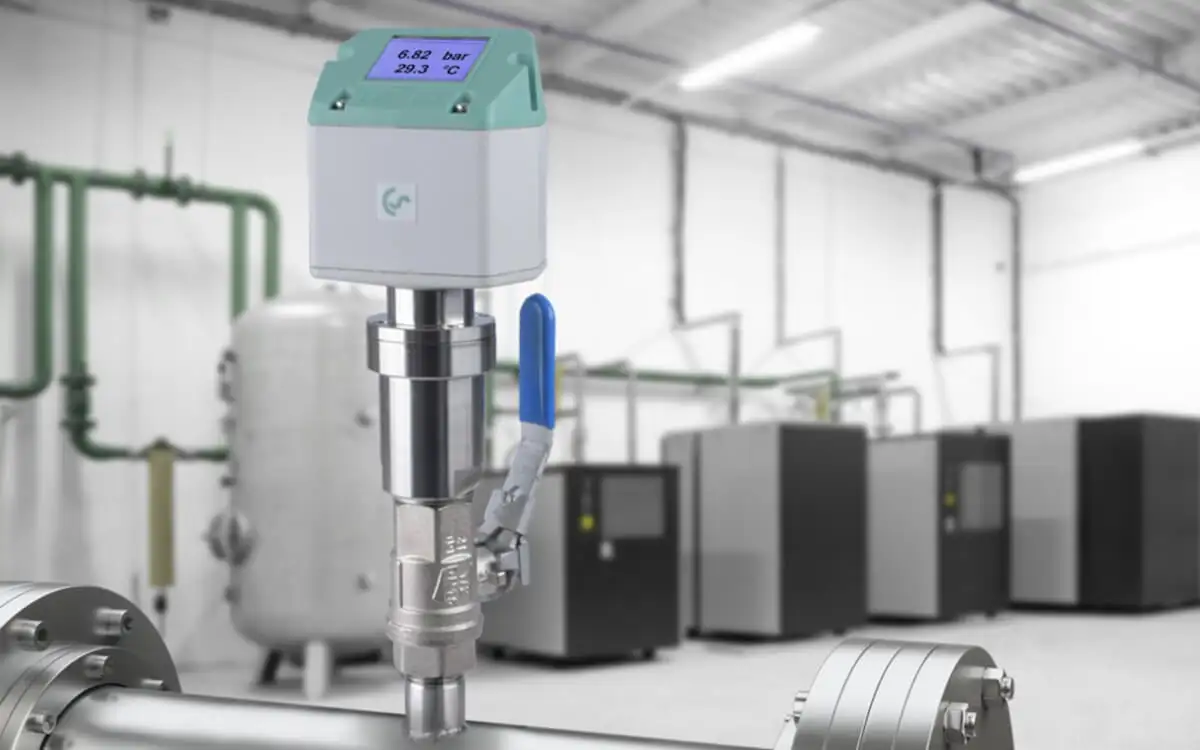

Компания ПНЕВМАТ в своих материалах описывает расходомеры VA500 и VA520 марки CS Instruments как приборы, предназначенные для измерения сжатого воздуха и технических газов с передачей данных и температурной компенсацией. В материалах ПНЕВМАТ эти модели также указаны как инструменты для постоянного контроля состояния пневматической установки, выявления падений давления, утечек и изменений потребления сжатого воздуха.

Это имеет прямую связь с суперпозицией. Благодаря измерению в режиме реального времени можно разделить:

• базовое потребление,
• процессное потребление,
• мгновенное потребление,
• холостое потребление,
• потребление, возникающее из-за истоков.

А это уже конкретная база для оптимизации.

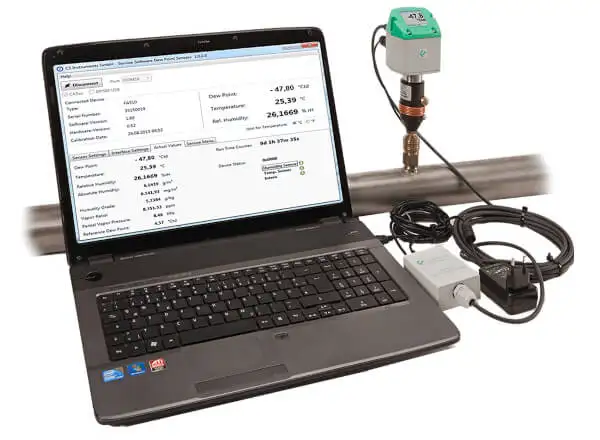

Роль измерения точки росы

В пневматических потоках важно не только количество воздуха. Важно также его качество. Если среда слишком влажная, изменяется надежность всей системы: возрастает риск коррозии, проблем с арматурой, конденсации, нарушений управления и ухудшения условий работы исполнительных элементов.

ПНЕВМАТ в своих материалах описывает решение CS Instruments для измерения точки росы, указывая, среди прочего, мобильные измерители DP 500/510 и датчики измерения точки росы FA 510/515. В свою очередь, CS Instruments на своем веб-сайте акцентирует внимание на предложениях стационарных и портативных решений для измерения точки росы для холодильных, адсорбционных и мембранных осушителей.

В контексте суперпозиции, это означает, что анализ проблем потока не может игнорировать качество среды. Ведь снижение эффективности системы может быть результатом суперпозиции двух групп явлений:

• чисто гидравлически-поточных,
• качественных, связанных с влагой, смазкой или загрязнениями.

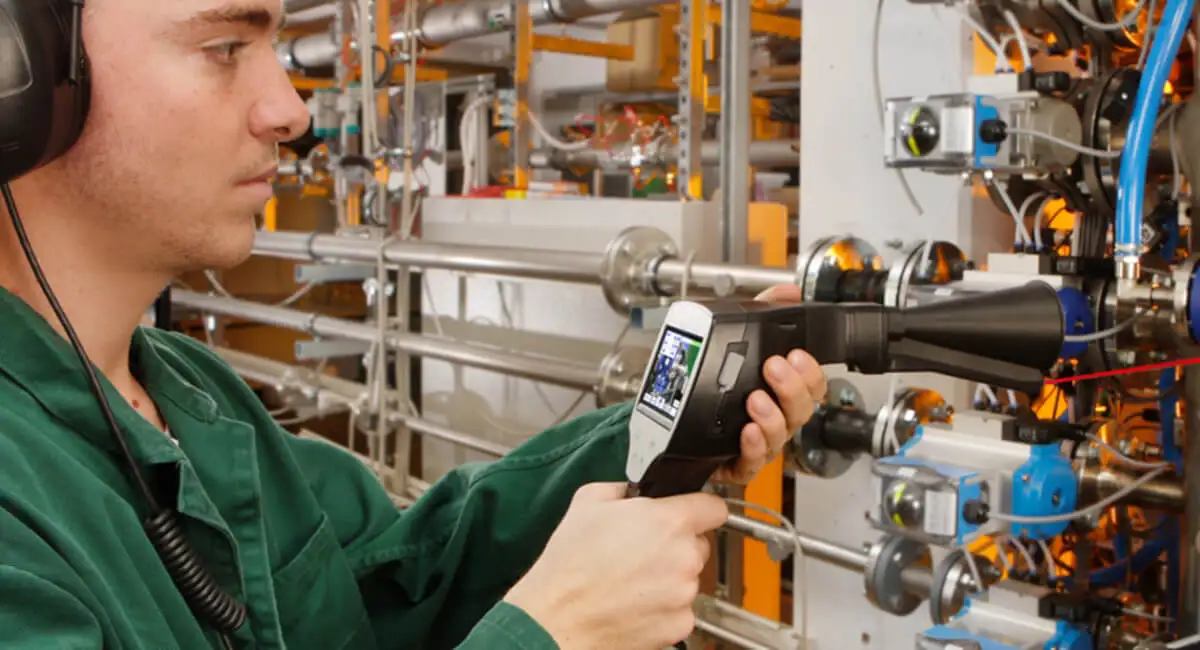

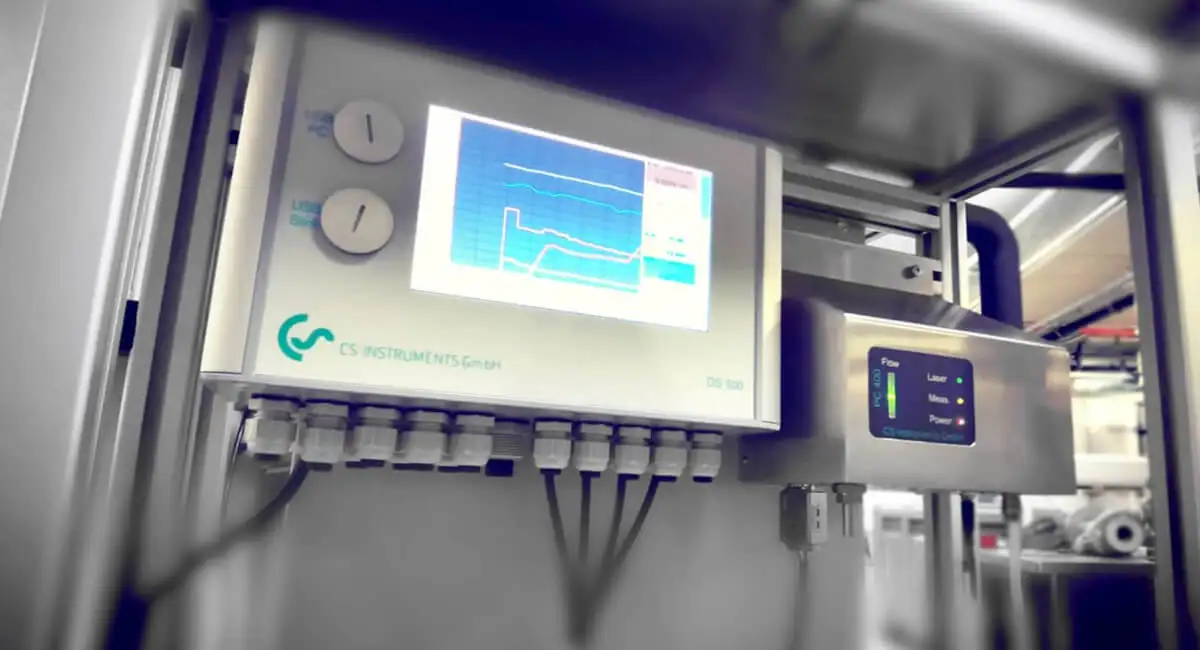

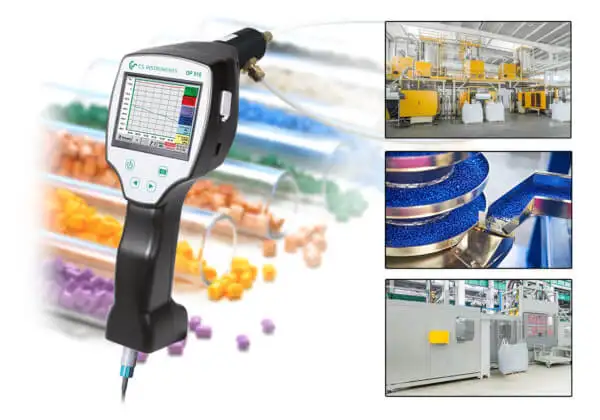

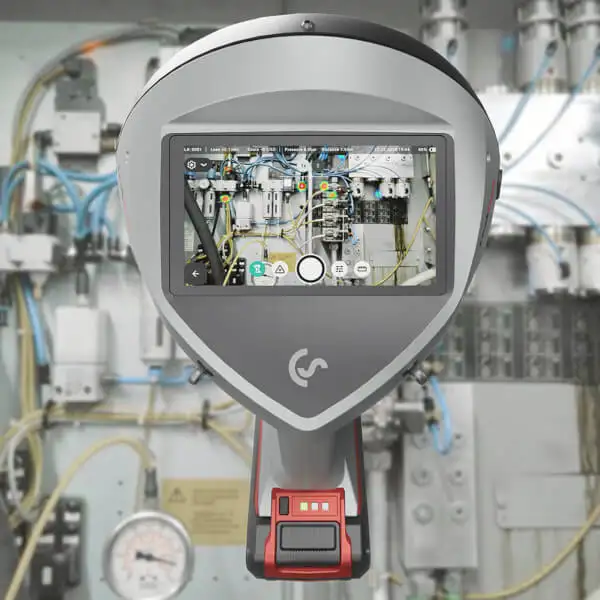

Роль обнаружения истоков

Утечка в пневматической системе является классическим примером составляющей, прилагаемой к общей нагрузке установки. Негерметичность не обязательно должна вызывать громкую аварию, чтобы быть дорогой. Достаточно, чтобы она постоянно «прибавляла» свой поток к суммарному потоку. Тогда компрессор производит больше воздуха, чем требуется для процесса.

ПНЕМАТ предлагает детекторы утечек CS Instruments, в частности решение серии LD, а на странице продукта для модели LD 500 описан ультразвуковой детектор утечек, оснащенный камерой, наушниками и аксессуарами для локализации утечек.

С точки зрения суперпозиции утечка является просто дополнительным, непроизводительным потребителем. Иногда одним, а чаще – многими. Их сумма очень часто определяет, что система «на бумаге» должна работать хорошо, а в реальной эксплуатации оказывается перегруженной.

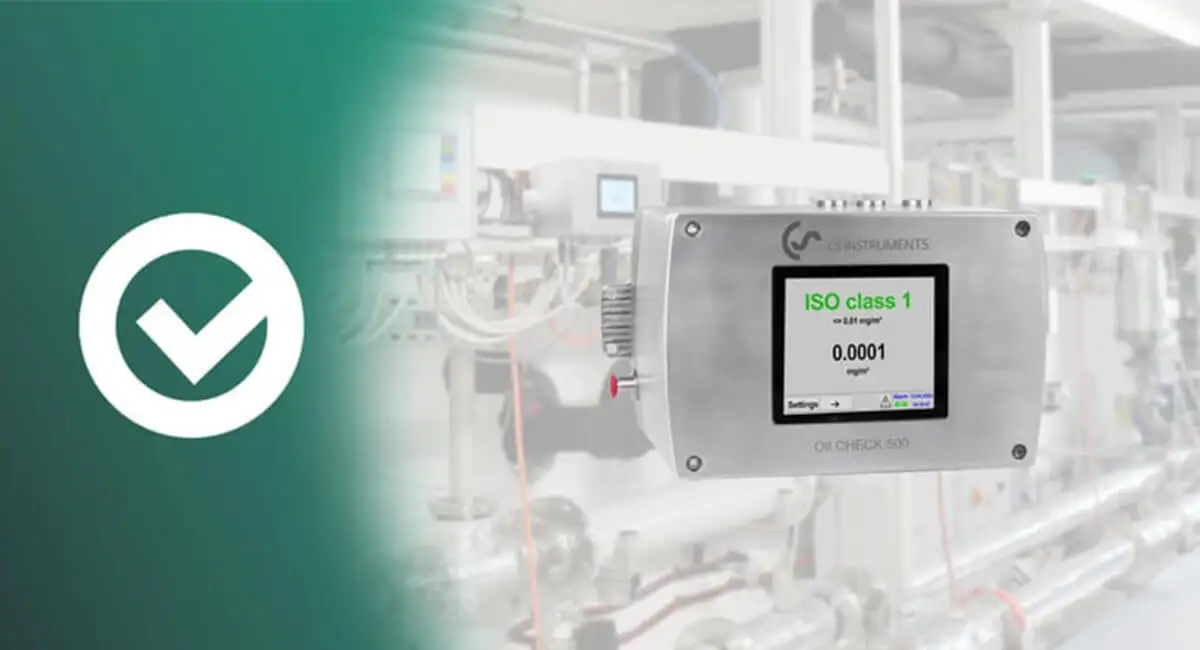

Суперпозиция и качество сжатого воздуха

Во многих технологических процессах недостаточно обеспечить поток. Необходимо также поддерживать подходящий класс качества сжатого воздуха. Это касается пищевой, фармацевтической, электронной, химической, лакокрасочной промышленности и многих применений в области прецизионной автоматики.

CS Instruments на своем веб-сайте акцентирует внимание на решениях по мониторингу качества сжатого воздуха в соответствии с ISO 8573, в частности на системе OIL CHECK 500 для точного измерения содержания остаточного масла в режиме реального времени. Это важно, поскольку нарушения процесса не всегда предопределены самим потоком. Иногда они являются результатом суперпозиции: поток достаточный, но качество среды нет.

На практике это означает, что эффективный анализ пневматической системы должен совмещать три уровня:

• количественный уровень: сколько воздуха протекает,
• уровень давления: с каким перепадом давления,
• качественный уровень: в каком состоянии эта среда достигает точки использования.

Промышленные примеры применения принципа суперпозиции

1. Упаковочная линия

На упаковочной линии несколько пневмоцилиндров, захватов и продувочных форсунок работают в быстром цикле. Теоретически каждый потребитель отвечает параметрам. На практике при пике такта все потребления накладываются друг на друга. Результатом является кратковременный провал давления, понижение скорости приводов и нестабильная работа захватов. Решением может быть не только увеличение давления питания, но прежде всего разветвление, коррекция диаметров, локальная буферизация и измерение фактического потребления.

2. Монтажное гнездо с пневматическими инструментами

Оператор сообщает о понижении мощности инструментов. Оказывается, что проблемой является не сам инструмент, а совокупность потерь: фильтр после технического осмотра имеет большее сопротивление, шланг слишком длинный, быстроразъемное соединение имеет слишком малый проход, а на фоне этого несколько мелких утечек. Совокупность этих маленьких заморочек дает значимый конечный эффект.

3. Система питания оборудования на предприятии с многосменным режимом работы

Днем установка работает должным образом, а ночью компрессоры все еще часто нагнетают давление. Анализ расхода показывает высокие потери вне производственного процесса. Это классический случай, когда составляющая «утечек» накладывается на практически нулевое потребление в процессе. Без измерения это просто не заметить.

4. Процесс, чувствительный к влаге

Машина перестает работать стабильно при смене погоды или нагрузке на установку. Самого анализа потока недостаточно. Лишь измерение точки росы показывает, что вместе с другими нарушениями накладывается ухудшение качества среды. С точки зрения пользователя это выглядит как механическая или управляющая проблема, а на самом деле это суперпозиция нарушений потока и влажности.

Значение для проектирования системы

Проектировщик пневматической системы должен мыслить суперпозиционно с самого начала. Это означает, что нельзя подбирать элементы вплотную исключительно для отдельного потребителя. Следует предположить:

• суммирование потребления,
• резервы пропускной способности,
• мгновенные перегрузки,
• влияние длины и топологии системы,
• сменность нагрузки во времени,
• будущее расширение.

На практике это подбор соответствующих диаметров трубопроводов, ограничение локальных потерь, применение соответствующих элементов подготовки воздуха, продуманные ветвления, правильное расположение резервуаров и внедрение измерений в критических точках.

ПНЕВМАТ предлагает очень широкий ассортимент компонентов, связанных со строительством и эксплуатацией пневматических установок, а карта сервиса и категории продукции компании включают, в том числе, пневматические шланги, трубопроводы для сжатого воздуха, фитинги и системы транспортировки среды. Параллельно ПНЕВМАТ, как дистрибьютор, предлагает решение CS Instruments для диагностики и мониторинга таких установок.

Принцип суперпозиции и промышленность 4.0

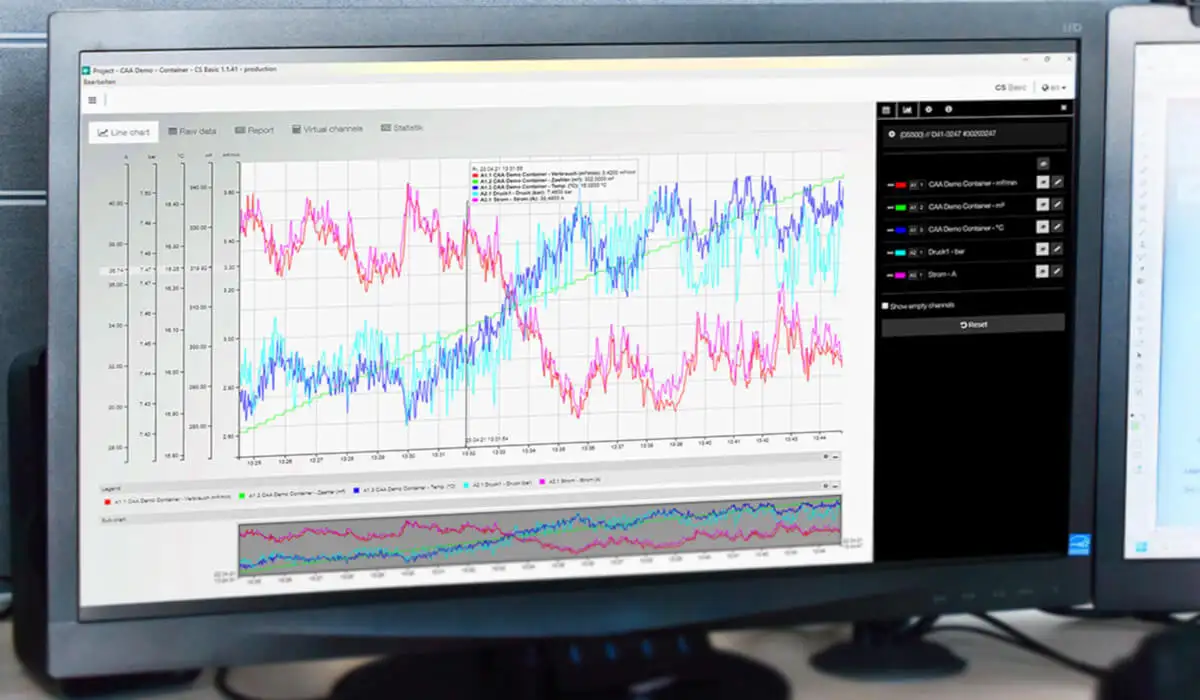

Современная пневматика все сильнее входит в сферу аналитики данных. Суперпозиция перестает быть интуицией инженера, а становится объектом анализа сигналов и трендов. Если мы собираем данные в режиме реального времени с расходомеров, датчиков точки росы, детекторов качества и энергетических систем, мы можем:

• распределять составляющие нагрузки,
• выявлять аномалии,
• создавать профили работы,
• прогнозировать аварии,
• выявлять потери энергии,
• сравнивать изменения между производственными изменениями.

Материалы ПНЕВМАТ указывают на использование устройств CS Instruments для мониторинга потребления сжатого воздуха и их роль в среде промышленных данных и анализе в режиме реального времени.

Самые распространенные ошибки в интерпретации потоковых явлений

Первая ошибка состоит в анализе только одного элемента. Пользователь видит проблему на приводе и предполагает, что виноваты пневматические цилиндры. Между тем, проблема может быть следствием совокупности нескольких отдаленных причин.

Вторая ошибка – игнорирование динамических измерений. Среднее значение давления может быть верным, но мгновенные минимумы уже нет. Конкретно в их появляются эффекты суммирования потребления.

Третья ошибка – неучет качества среды. Даже правильный поток не гарантирует правильной работы, если воздух влажн или загрязнен.

Четвертая ошибка — это игнорирование утечек, потому что «система ведь работает». Работает, но за счет более высокой энергоемкости и большей склонности к падениям давления.

Пятое заблуждение — это проектирование без запаса. Тогда каждый новый потребитель добавляет свою составляющую и быстро оказывается, что система перестает быть стабильной.

Как подойти к теме практически на предприятии

Самый умный путь выглядит следующим образом:

Сначала следует идентифицировать основные секции системы и критические точки. Затем измерить давление и расход в нескольких репрезентативных местах. Затем следует сравнить режим производства с режимом простоя и определить, какая часть потребления производительна, а какая нет. Следующим шагом должен быть контроль точки росы и качества среды. Параллельно хорошо провести аудит на наличие утечек. Только совокупность этих данных дает достоверное представление о суперпозиционных явлениях в сети.

Именно в этой сфере особенно хорошо подходят решения CS Instruments, доступные через ПНЕВМАТ: расходомеры для анализа потребления, датчики и измерители точки росы, детекторы утечек и системы мониторинга качества сжатого воздуха. Официальные материалы CS Instruments и ПНЕВМАТ однозначно указывают на эти области применения.
