Принцип суперпозиції — це одне з тих понять, які на перший погляд асоціюються скоріше з математикою, механікою суцільних середовищ або електротехнікою, ніж із класичною промисловою пневматикою. Проте на практиці в системах стисненого повітря вона має дуже велике значення. Вона дозволяє краще зрозуміти, як накладаються один на одного перепади тиску, опори потоку, пульсації, наслідки розгалужень установки та взаємодія багатьох споживачів, що працюють одночасно. Адже в добре спроектованій пневматичній системі йдеться не лише про те, щоб «повітря було доступним», а про те, щоб воно надходило до споживачів із належним тиском, інтенсивністю потоку, якістю та повторюваністю параметрів. Саме тут мислення в категоріях суперпозиції стає дуже корисним.

У промисловій практиці цю тему слід розглядати не тільки з чисто теоретичного боку, але й з експлуатаційного та вимірювального. ПНЕВМАТ виступає дистриб'ютором продукції CS Instruments, а в асортименті цієї групи є рішення для вимірювання витрати, точки роси, виявлення витоків, моніторингу якості стисненого повітря та аналізу ефективності установки. Сама марка CS Instruments підкреслює, що її системи служать для оцінки ефективності та постійного моніторингу установок стисненого повітря та технічних газів, а ПНЕВМАТ прямо вказує на наявність цих рішень у своєму асортименті.

Що таке принцип суперпозиції?

У найпростішому розумінні принцип суперпозиції стверджує, що в лінійній системі загальна реакція системи на кілька одночасних збуджень є сумою реакцій, викликаних кожним збудженням окремо. Отже, якщо система поводиться лінійно, можна окремо обчислити вплив окремих факторів, а потім об’єднати результати в одне ціле.

У пневматиці це звучить привабливо, але вимагає відразу важливого застереження: реальні потоки стисненого повітря дуже часто не є ідеально лінійними. Газ є стисливим, потік може бути турбулентним, а характеристики клапанів, дросельних перетинів, швидкороз'ємних з'єднань, фільтрів або осушувачів бувають нелінійними. Тому принцип суперпозиції в пневматичних потоках зазвичай не є законом, що застосовується беззастережно, а є інженерним інструментом, який використовується в певних діапазонах наближень.

Падіння тиску та сумування втрат у пневматичній системі промислового обладнання за методом суперпозиції

Однак це не применшує її цінності. У багатьох проектних та діагностичних завданнях суперпозицію можна успішно застосовувати локально, на окремих ділянках або в спрощених моделях. Це стосується, зокрема, аналізу невеликих відхилень навколо заданої точки роботи, оцінки сумарних втрат тиску в мережі, впливу декількох споживачів на загальну магістраль та аналізу вимірювальних сигналів з установки.

Чому ця тема важлива для систем стисненого повітря

На промисловому підприємстві пневматична система рідко є простою лінією: компресор, фільтр, клапан і пневмоциліндр. Набагато частіше ми маємо справу з розгалуженою мережею: компресорною, осушувачем, фільтрацією, резервуарами, магістралями, відгалуженнями, багатьма точками відбору, пристроями з циклічним відбором, споживачами, що працюють імпульсно, ділянками різного діаметру, запірною арматурою та численними гнучкими або жорсткими з'єднаннями. У такій системі потокові явища накладаються одне на одне.

Якщо одночасно запускаються два захвати, кілька острівних клапанів перемикаються в один і той же момент, а крім того, технологічне продування забирає великий потік повітря, то в магістралі виникає сума впливів усіх цих явищ. Місцевий перепад тиску, що спостерігається на одному споживачі, тоді зумовлений не лише «його» трубопроводом, а сукупністю впливу джерела, розподілу, стану фільтрації, негерметичності, миттєвої потреби інших споживачів та динамічної реакції всієї мережі.

Измерение пневматических потоков и расхода воздуха на промышленном оборудовании по принципу суперпозиции

Саме тому принцип суперпозиції є таким цінним з пізнавальної точки зору. Він допомагає розкласти на перший погляд складну проблему на кілька простіших складових:

вплив геометрії трубопроводу,
вплив арматури,
вплив змін споживання повітря,
вплив змін тиску в системі подачі,
вплив витоків,
вплив якості повітря та стану його обробки.

Де суперпозиція працює найкраще

Найкращі результати вона дає у трьох ситуаціях.

По-перше, при аналізі невеликих змін навколо встановленої точки роботи. Коли пневматична установка працює відносно стабільно, а розглянуті збурення не є значними, можна лінеаризувати рівняння потоку і розглядати реакцію системи як наближено адитивну.

По-друге, при підсумовуванні втрат тиску на ділянках і елементах. В інженерній практиці дуже часто обчислюють загальний перепад тиску як суму лінійних втрат у трубопроводах та локальних втрат на колінах, трійниках, клапанах, швидкороз'ємних з'єднаннях, фільтрах та редукторах. Це не «чиста» суперпозиція в академічному сенсі, але дуже близька до неї практична версія.

По-третє, при аналізі часових сигналів. Коли ми моніторимо перебіги тиску, витрати або точки роси, спостережуваний сигнал буває суперпозицією повільнозмінної складової, робочих імпульсів, пульсацій від роботи компресора, перешкод від перемикань клапанів та ознак негерметичності. Такий розклад на складові надзвичайно корисний для діагностики.

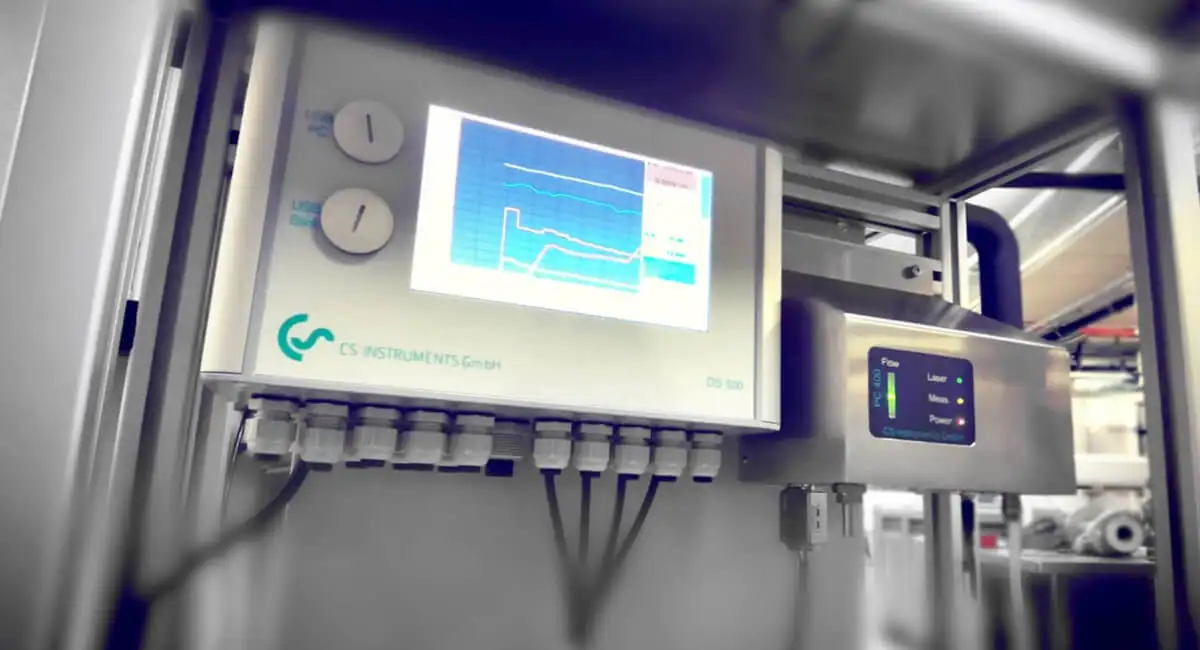

Моніторинг витоків повітря та звіт про витрати енергії на промисловому дисплеї CS Instruments

На що слід звернути увагу

У пневматиці не можна беззастережно припускати лінійність. Це особливо важливо в таких випадках:

Коли відбуваються значні зміни тиску, щільність стисненого газу змінюється настільки, що це неможливо проігнорувати. Тоді просте підсумовування впливів може призвести до помилок.

Коли потік проходить через звуження, форсунки, дросельні клапани або елементи з сильно нелінійною характеристикою, залежність між потоком і падінням тиску не є лінійною.

У разі нестаціонарного потоку, швидкого наповнення робочих об’ємів, ударів тиску або хвильових явищ систему слід аналізувати динамічно.

Коли якість стисненого повітря відхиляється від необхідної, наприклад, через вологість, наявність масла, забруднень або конденсату, змінюються фактичні умови роботи споживачів та арматури. Тоді похибка зумовлена не лише моделлю потоку, а й тим, що сам фізичний об’єкт перестає працювати відповідно до припущень.

Математичний сенс суперпозиції в пневматиці

У спрощеному моделі можна виходити з залежності:

Δp=R⋅Q

де:

Δp – перепад тиску,
R – опір потоку,
Q – інтенсивність об'ємного або стандартизованого потоку.

Така залежність є корисною лише локально та орієнтовно, але добре ілюструє суть. Якщо система є лінійною, то для двох незалежних навантажень Q₁ та Q₂ отримуємо:

Δpcałk = R(Q1 + Q2) = RQ1 + RQ2

тобто сума перепадів відповідає сумі витрат. На практиці саме на цій інтуїції базується багато інженерних розрахунків, що стосуються ділянок установки, секцій розподілу або вибору діаметрів.

Більш реалістичні залежності витрати є нелінійними, часто наближеними до форм типу:

Δp ∼ kQ2

або випливають із характеристик виробника для конкретних клапанів та елементів підготовки повітря. Тоді принцип суперпозиції в строгому вигляді не діє, але його все одно можна використовувати після лінеаризації навколо точки роботи. Це стандартний інженерний підхід: ми не намагаємося спростити всю фізику, а лише досліджуємо невеликі зміни в умовах реальної експлуатації.

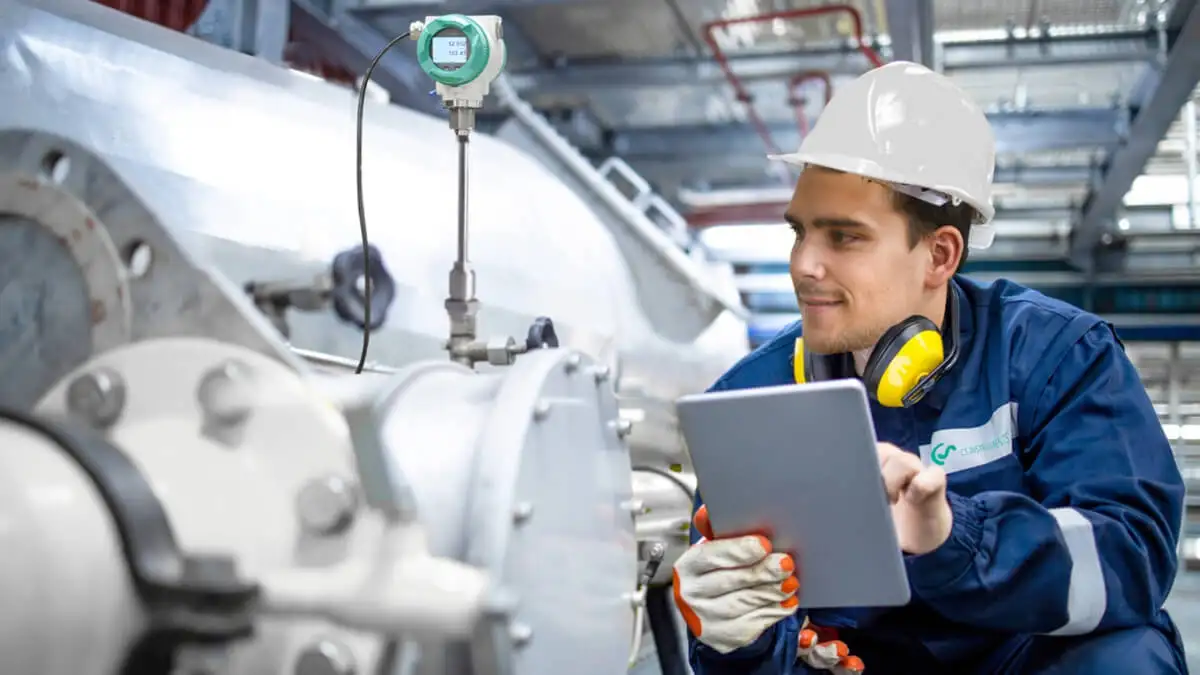

Інженер проводить розрахунок падіння тиску за формулою суперпозиції на промисловому підприємстві

Сума падінь тиску в системі

Найбільш практичне застосування цієї ідеї стосується підсумовування втрат тиску. Загальний перепад тиску між компресорною та споживачем можна розглядати як суму декількох складових:

Δpзагал = Δpтрубопроводи + Δpколіна + Δpтрійники + Δpклапани + Δpфільтри + Δпосушитель + Δпшвидкороз'єми + Δпідрезервуар

Такий підхід має величезну практичну цінність. Якщо оператор бачить, що привід не досягає очікуваної швидкості або пневматичний інструмент втрачає крутний момент, він не повинен запитувати лише: «чи компресор забезпечує належний тиск?». Він повинен скоріше розглянути весь ланцюг накладання втрат. Нерідко виявляється, що проблемою є не джерело стисненого повітря, а сума невеликих втрат на багатьох елементах: замалий діаметр трубопроводу, забруднений фільтр, кілька швидкороз'ємних з'єднань, довга лінія живлення, редуктор із занадто малою пропускною здатністю та додаткові негерметичності.

Сума потоків у розгалужених мережах

У магістральних та кільцевих мережах, типових для сучасних підприємств, сума споживання з відгалужень впливає на потік у головній ділянці. Якщо з однієї магістралі живляться три секції лінії, то потік у ділянці, що передує розгалуженню, є сумою потоків цих секцій. У подальших ділянках ці значення зменшуються разом із відгалуженнями.

З точки зору суперпозиції це означає, що кожен споживач «додає» свою складову до навантаження головної лінії. Якщо окремий привід здається незначним, то кілька таких приводів, що працюють синхронно, можуть викликати значний сумарний ефект. Це особливо важливо в:

пакувальних лініях,
системах pick-and-place,
монтажних гніздах,
установках продувки,
системах пневматичного транспортування легких деталей,
системах випробувань на герметичність та дозування.

Саме тут виникає багато проблем із «випадковим» падінням тиску. Воно не є випадковим. Це просто результат накладення миттєвих споживань.

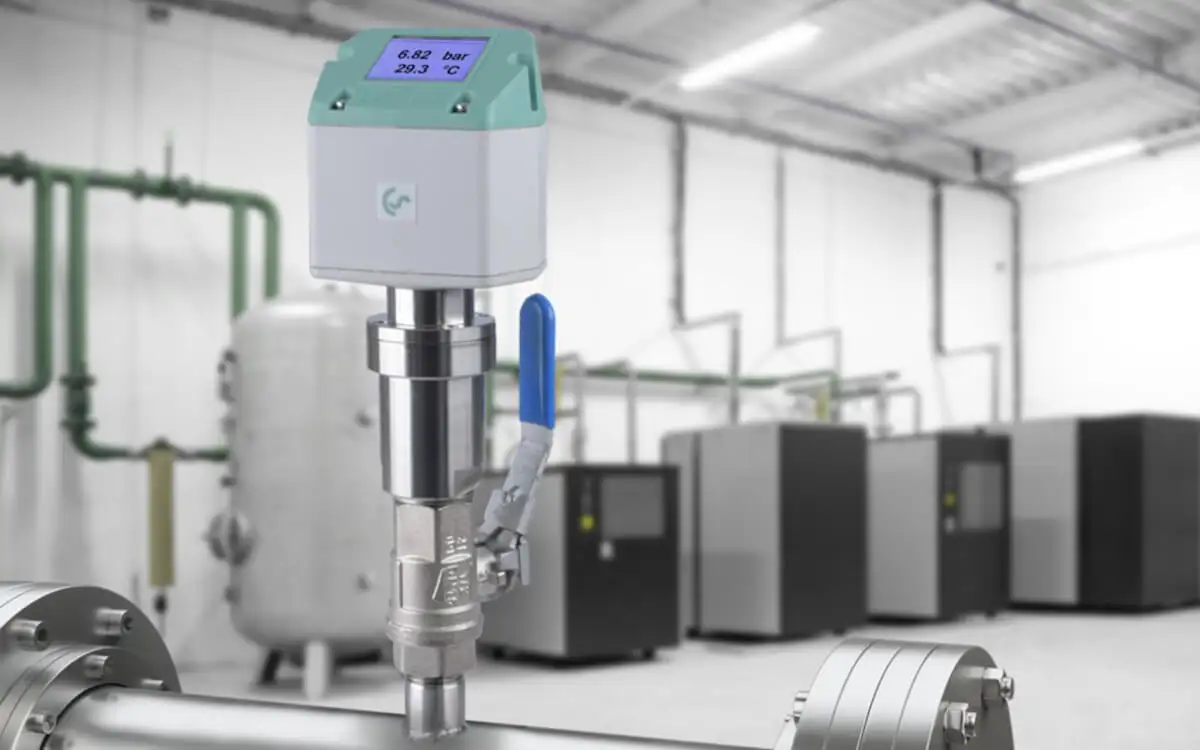

Монтаж витратоміра стисненого повітря CS Instruments VA 520 на промисловому трубопроводі

Суперпозиція динамічних явищ

У пневматичних потоках не менш важливу роль відіграє динаміка. У системі, що працює циклічно, тиск і витрата не є постійними. Вимірювальний сигнал, що реєструється датчиком, може містити одразу кілька рівнів інформації:

базовий тренд, що випливає із загального навантаження мережі,
швидкі піки, пов'язані з перемиканням клапанів,
коливань, спричинених пружністю газу та об'ємною еластичністю,
повільних змін, пов'язаних з роботою осушувача або станом фільтрації,
аномалій, що виникають через негерметичність.

Таке розуміння суперпозиції сигналів є дуже важливим у діагностиці. Без нього легко сплутати симптоми. Наприклад: короткочасні провали тиску можуть бути наслідком циклічної роботи великого споживача, а не постійно занадто низької продуктивності компресора. У свою чергу, постійне зростання базового потоку при незмінному виробничому навантаженні може свідчити про наростаючі витоки.

Суперпозиція та стисливість повітря

Найважливішою відмінністю між пневматичними потоками та багатьма простішими гідравлічними моделями є стисливість газу. Повітря одночасно виконує роль робочого середовища та накопичувача пружної енергії. Це зумовлює те, що реакція системи має ємнісний характер. Окрім опорів потоку, виникає «накопичення» в об’ємах трубопроводів, резервуарів, камер приводів та елементів підготовки повітря.

На практиці це означає, що суперпозицію слід розглядати не лише для резистивних втрат тиску, а й для пневматичної ємності системи. Дві секції установки можуть окремо працювати правильно, але після з'єднання в загальну магістраль з'явиться затримка наростання тиску або більша схильність до короткочасних провалів. Не тому, що десь є одиночний великий дефект, а тому, що накопичився вплив об'єму, трубопроводів і миттєвого споживання.

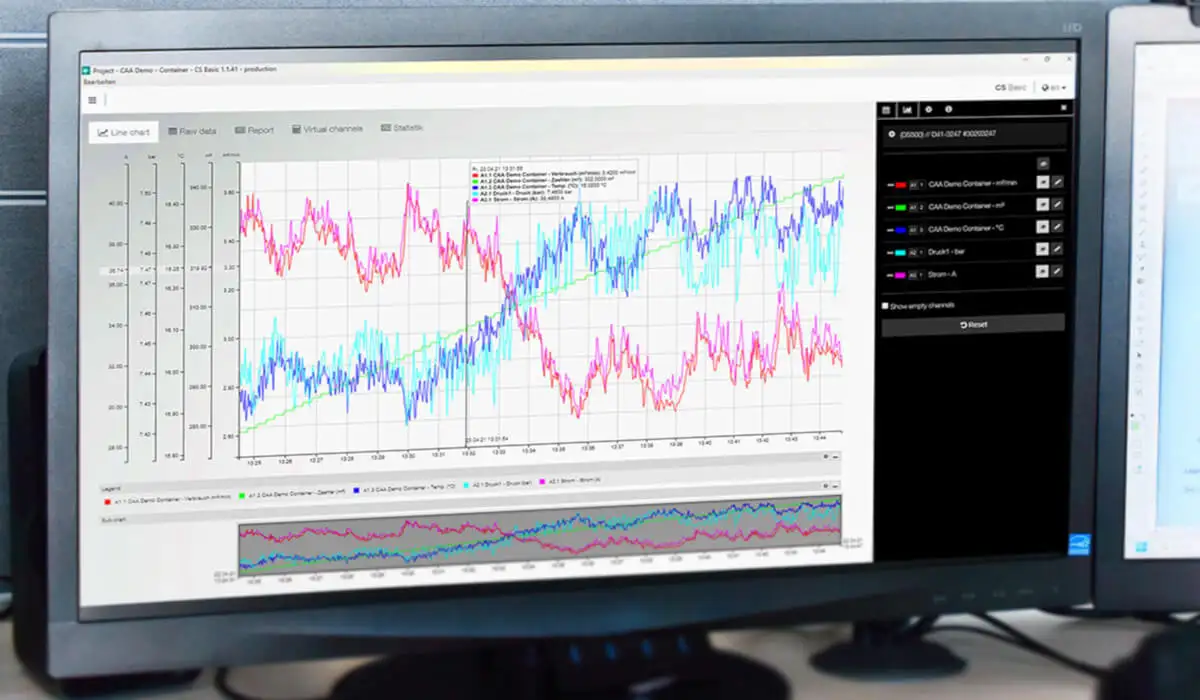

Графіки вимірювань та аналізу даних під час енергетичного аудиту пневматичної системи в ПЗ CS Instruments

Суперпозиція в системах керування та виконавчих елементах

Це явище має безпосереднє значення для:

пневматичних циліндрів,
розподільних клапанів,
захватів,
вакуумних ежекторів,
систем продувки та продування,
пневматичних інструментів.

Практичний приклад: привід працює повільніше, ніж передбачалося. Самого аналізу каталожного потоку клапана може бути недостатньо. Необхідно врахувати сукупність таких факторів:

падіння тиску на редукторі,
втрати на фільтрі,
втрати на швидкороз'ємних з'єднаннях,
перетиск у трубопроводах,
миттєве споживання іншими споживачами,
зміни тиску живлення в магістралі.

Лише сукупність цих факторів дає реальне уявлення про систему. Саме тому правильний підбір пневматики не може обмежуватися вибором «приводу відповідного діаметра». Систему потрібно розглядати як єдиний потік.

Програмне забезпечення для моніторингу компресорної станції та діагностики пневмосистеми в реальному часі

Зв'язок з енергоефективністю

У сучасній промисловості стиснене повітря є одним із найдорожчих допоміжних ресурсів. Кожне зайве падіння тиску, кожен витік і кожен неправильно підібраний елемент збільшують витрати на енергію. Принцип суперпозиції дуже добре пояснює, чому незначні втрати, розсіяні по всій мережі, дають значний кінцевий ефект.

Окремий витік може здаватися незначним. Один фільтр тиску може бути лише злегка забрудненим. Один редуктор тиску може бути налаштований трохи занадто високо. Один трубопровід може бути трохи завузьким. Але сума таких дрібних відхилень буває значною. Саме тому моніторинг установки не повинен бути випадковим. Він повинен бути безперервним і ґрунтуватися на даних.

CS Instruments розробляє рішення для вимірювання витрати, виявлення витоків, контролю вологості, якості стисненого повітря та постійного моніторингу систем стисненого повітря та технічних газів. Компанія прямо повідомляє про застосування, пов'язані з вимірюванням витрати, точки роси, виявленням витоків, управлінням енергією та оцінкою якості стисненого повітря, а ПНЕВМАТ пропонує ці рішення як дистриб'ютор у Польщі.

Як використовувати суперпозицію в діагностиці

У пневматичній діагностиці принцип суперпозиції веде до дуже практичного методу роботи: розкладіть проблему на складові та виміряйте кожну з них.

Замість того, щоб розглядати установку як «чорну скриньку», варто окремо дослідити:

тиск на виході з компресорної,
падіння тиску на очисній установці,
потік у магістралі,
потік у вибраних відгалуженнях,
точку роси,
наявність витоків,
якість середовища в точці використання,
споживання під час простою та під час виробництва,
добову та тижневу мінливість.

Лише тоді можна побачити, яке явище є домінуючим, а яке лише супутнім. На багатьох підприємствах проблема «занадто низької продуктивності» виявляється поєднанням кількох складових: витоків поза зміною, короткочасних піків споживання, занадто малого перерізу в одній гілці та погіршеної якості повітря на стороні очищення.

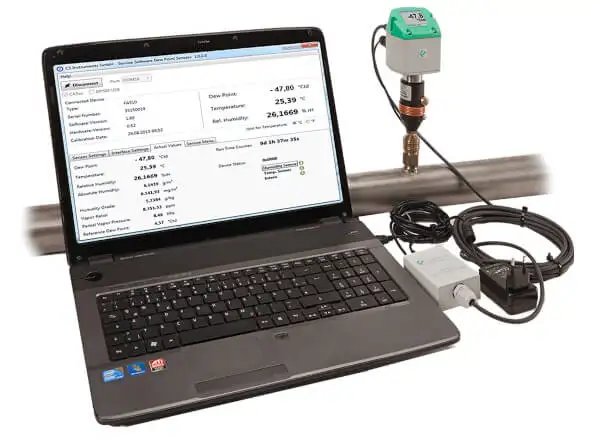

Діагностика пневматичної системи за методом суперпозиції за допомогою датчика та програмного забезпечення на ноутбуці

Роль вимірювання витрати

Без надійних вимірювань суперпозиція залишається лише теоретичною концепцією. Щоб застосувати її на практиці, потрібно бачити дані. Особливо важливим є вимірювання витрати, адже саме воно показує, як сумарна потужність споживачів впливає на реальне навантаження мережі.

Компанія ПНЕВМАТ у своїх матеріалах описує витратоміри VA500 і VA520 марки CS Instruments як прилади, призначені для вимірювання стисненого повітря та технічних газів, з передачею даних і температурною компенсацією. У матеріалах ПНЕВМАТ ці ж моделі також вказані як інструменти для постійного контролю стану пневматичної установки, виявлення падінь тиску, витоків та змін споживання стисненого повітря.

Це має прямий зв'язок із суперпозицією. Завдяки вимірюванню в режимі реального часу можна розділити:

базове споживання,
процесне споживання,
миттєве споживання,
холосте споживання,
споживання, що виникає через витоки.

А це вже є конкретною базою для оптимізації.

Роль вимірювання точки роси

У пневматичних потоках важлива не лише кількість повітря. Важлива також його якість. Якщо середовище занадто вологе, змінюється надійність всієї системи: зростає ризик корозії, проблем з арматурою, конденсації, порушень керування та погіршення умов роботи виконавчих елементів.

ПНЕВМАТ у своїх матеріалах описує рішення CS Instruments для вимірювання точки роси, вказуючи, серед іншого, на мобільні вимірювачі DP 500/510 та датчики вимірювання точки роси FA 510/515. У свою чергу, CS Instruments на своєму веб-сайті акцентує увагу на пропозиції стаціонарних та портативних рішень для вимірювання точки роси для холодильних, адсорбційних та мембранних осушувачів.

Ультразвуковий детектор витоків стисненого повітря CS Instruments для діагностики промислового обладнання

У контексті суперпозиції це означає, що аналіз проблем потоку не може ігнорувати якість середовища. Адже зниження ефективності системи може бути результатом суперпозиції двох груп явищ:

суто гідравлічно-потокових,
якісних, пов’язаних із вологою, мастилом або забрудненнями.

Роль виявлення витоків

Витік у пневматичній системі є класичним прикладом складової, що додається до загального навантаження установки. Негерметичність не обов'язково має спричиняти гучну аварію, щоб бути дорогою. Достатньо, щоб вона постійно «додавала» свій потік до сумарного потоку. Тоді компресорна виробляє більше повітря, ніж потрібно для процесу.

ПНЕМАТ пропонує детектори витоків CS Instruments, зокрема рішення серії LD, а на сторінці продукту для моделі LD 500 описано ультразвуковий детектор витоків, оснащений, зокрема, камерою, навушниками та аксесуарами для локалізації витоків.

З точки зору суперпозиції витік є просто додатковим, непродуктивним споживачем. Іноді одним, а частіше — багатьма. Їхня сума дуже часто визначає те, що система «на папері» повинна працювати добре, а в реальній експлуатації виявляється перевантаженою.

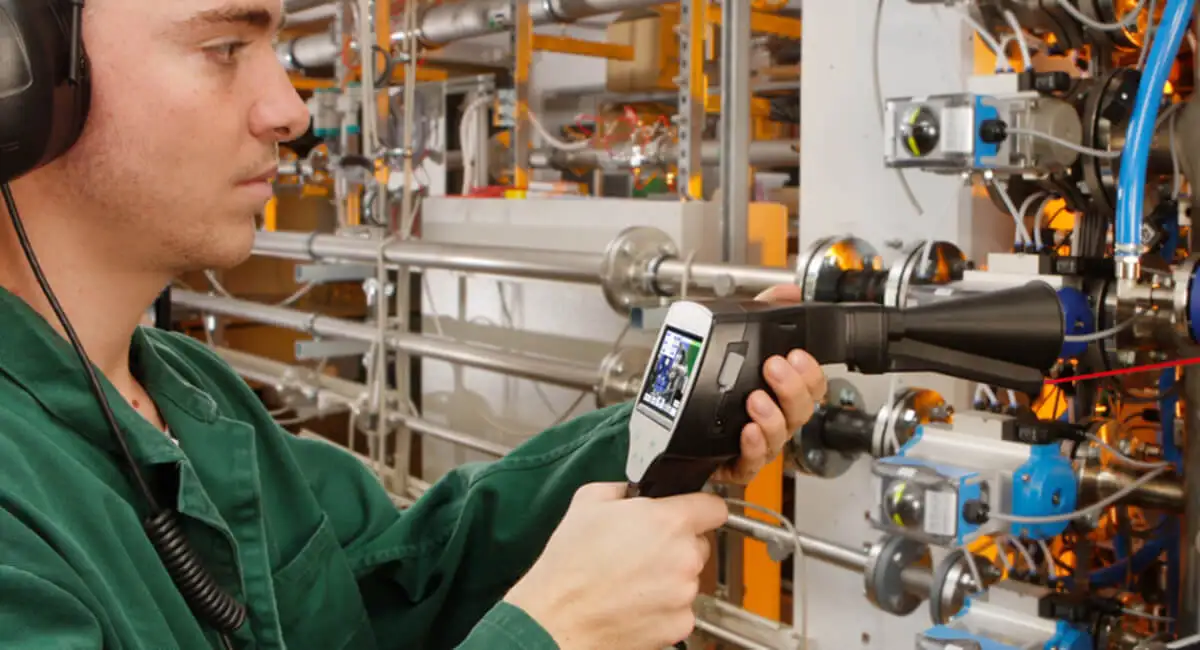

Спеціаліст використовує акустичну камеру LD 500 для локалізації витоків повітря на виробництві

Суперпозиція та якість стисненого повітря

У багатьох технологічних процесах недостатньо лише забезпечити потік. Необхідно також підтримувати відповідний клас якості стисненого повітря. Це стосується харчової, фармацевтичної, електронної, хімічної, лакофарбової промисловості, а також багатьох застосувань у галузі прецизійної автоматики.

CS Instruments на своєму веб-сайті акцентує увагу на рішеннях для моніторингу якості стисненого повітря відповідно до ISO 8573, зокрема на системі OIL CHECK 500 для точного вимірювання вмісту залишкової олії в режимі реального часу. Це важливо, оскільки порушення процесу не завжди зумовлені самим потоком. Іноді вони є результатом суперпозиції: потік достатній, але якість середовища — ні.

На практиці це означає, що ефективний аналіз пневматичної системи повинен поєднувати три рівні:

кількісний рівень: скільки повітря протікає,
рівень тиску: з яким перепадом тиску,
якісний рівень: в якому стані це середовище досягає точки використання.

Промислові приклади застосування принципу суперпозиції

1. Пакувальна лінія

На пакувальній лінії кілька пневмоциліндрів, захватів та продувних форсунок працюють у швидкому циклі. Теоретично кожен споживач відповідає параметрам. На практиці під час піку такту всі споживання накладаються одне на одне. Результатом є короткочасний провал тиску, зниження швидкості приводів і нестабільна робота захватів. Рішенням може бути не тільки збільшення тиску живлення, але перш за все розгалуження, корекція діаметрів, локальне буферизування та вимірювання фактичного споживання.

2. Монтажне гніздо з пневматичними інструментами

Оператор повідомляє про зниження потужності інструментів. Виявляється, що проблемою є не сам інструмент, а сукупність втрат: фільтр після технічного огляду має більший опір, шланг занадто довгий, швидкороз'ємне з'єднання має занадто малий прохід, а на тлі цього є кілька дрібних витоків. Сукупність цих дрібних проблем дає значний кінцевий ефект.

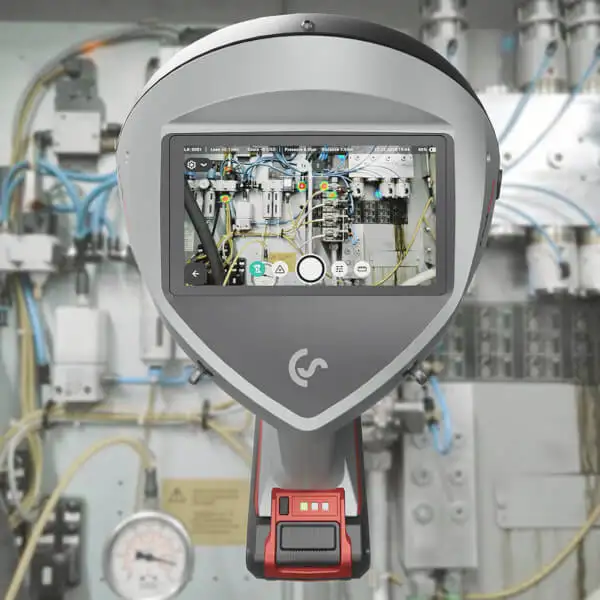

Аналіз трендів тиску та візуалізація витоків за допомогою акустичної камери CS Instruments

3. Система живлення обладнання на підприємстві з багатозмінним режимом роботи

Вдень установка працює належним чином, а вночі компресори все ще часто донагнітають тиск. Аналіз витрати показує високі втрати поза виробничим процесом. Це класичний випадок, коли складова «витоків» накладається на практично нульове споживання в процесі. Без вимірювання це легко не помітити.

4. Процес, чутливий до вологи

Машина перестає працювати стабільно при змінах погоди або навантаження на установку. Самого аналізу потоку недостатньо. Лише вимірювання точки роси показує, що разом з іншими порушеннями накладається погіршення якості середовища. З точки зору користувача це виглядає як механічна або керуюча проблема, а насправді це суперпозиція порушень потоку та вологості.

Значення для проектування системи

Проектувальник пневматичної системи повинен мислити суперпозиційно з самого початку. Це означає, що не можна підбирати елементи «впритул» виключно для окремого споживача. Слід передбачити:

сумування споживання,
резерви пропускної здатності,
миттєві перевантаження,
вплив довжини та топології системи,
змінність навантаження в часі,
майбутнє розширення.

На практиці це означає підбір відповідних діаметрів трубопроводів, обмеження локальних втрат, застосування відповідних елементів підготовки повітря, продумані розгалуження, правильне розташування резервуарів та впровадження вимірювань у критичних точках.

ПНЕВМАТ пропонує дуже широкий асортимент компонентів, пов'язаних з будівництвом та експлуатацією пневматичних установок, а карта сервісу та категорії продукції компанії включають, серед іншого, пневматичні шланги, трубопроводи для стисненого повітря, фітинги та системи транспортування середовища. Паралельно ПНЕВМАТ, як дистриб'ютор, пропонує рішення CS Instruments для діагностики та моніторингу таких установок.

Принцип суперпозиції та Індустрія 4.0

Сучасна пневматика все сильніше входить у сферу аналітики даних. Суперпозиція перестає бути лише інтуїцією інженера, а стає об’єктом аналізу сигналів та трендів. Якщо ми збираємо дані в режимі реального часу з витратомірів, датчиків точки роси, детекторів якості та енергетичних систем, ми можемо:

розподіляти складові навантаження,
виявляти аномалії,
створювати профілі роботи,
прогнозувати аварії,
виявляти втрати енергії,
порівнювати зміни між виробничими змінами.

Матеріали ПНЕВМАТ вказують на використання пристроїв CS Instruments для моніторингу споживання стисненого повітря та на їхню роль у середовищі промислових даних та аналізі в режимі реального часу.

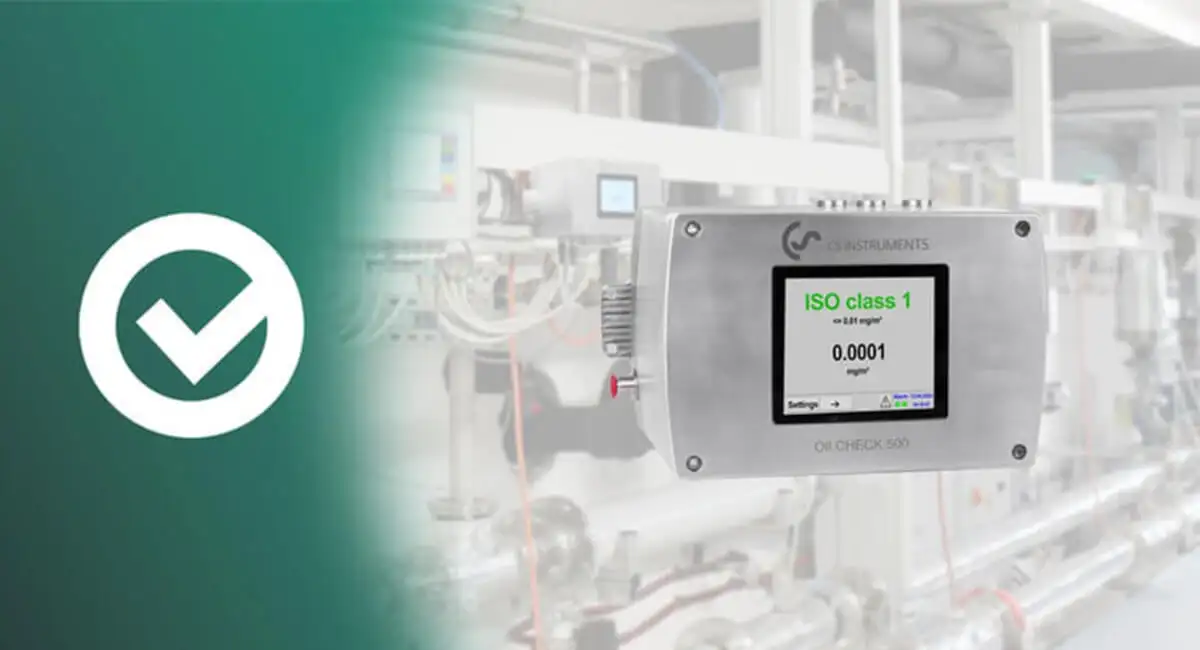

Аналізатор залишкового вмісту оливи OIL CHECK 500 для вимірювання якості повітря за стандартом ISO 8573

Найпоширеніші помилки в інтерпретації потокових явищ

Перша помилка полягає в аналізі лише одного елемента. Користувач бачить проблему на приводі і припускає, що винні пневматичні циліндри. Тим часом проблема може бути наслідком сукупності кількох віддалених причин.

Друга помилка — ігнорування динамічних вимірювань. Середнє значення тиску може бути правильним, але миттєві мінімуми — вже ні. Саме в них виявляються ефекти сумування споживання.

Третя помилка — неврахування якості середовища. Навіть правильний потік не гарантує правильної роботи, якщо повітря вологе або забруднене.

Четверта помилка — це ігнорування витоків, бо «адже система працює». Працює, але за рахунок вищої енергоємності та більшої схильності до падінь тиску.

П’ята помилка — це проектування без запасу. Тоді кожен новий споживач додає свою складову, і швидко виявляється, що система перестає бути стабільною.

Як підійти до теми практично на підприємстві

Найрозумніший шлях виглядає наступним чином:

Спочатку потрібно ідентифікувати основні секції системи та критичні точки. Потім виміряти тиск та витрату в декількох репрезентативних місцях. Потім варто порівняти режим виробництва з режимом простою та визначити, яка частина споживання є продуктивною, а яка ні. Наступним кроком має бути контроль точки роси та якості середовища. Паралельно добре провести аудит на наявність витоків. Лише сукупність цих даних дає достовірне уявлення про суперпозиційні явища в мережі.

Саме в цій сфері особливо добре підходять рішення CS Instruments, доступні через ПНЕВМАТ: витратоміри для аналізу споживання, датчики та вимірювачі точки роси, детектори витоків та системи моніторингу якості стисненого повітря. Офіційні матеріали CS Instruments та ПНЕВМАТ однозначно вказують на ці сфери застосування.
