Кривая Стрибека в пневматике – как трение влияет на работу подвижных элементов в системах сжатого воздуха?

Кривая Стрибека – трение в подвижных элементах в пневматике

Трение в пневматике иногда рассматривается как второстепенное явление: система должна обеспечить соответствующее давление, расход, диаметр трубопровода, правильный клапан и привод с подобранной силой. На промышленной практике само трение часто определяет, запустится ли пневматический привод плавно, будет ли рывками; или позиционирование будет повторяющимся, или нестабильным; или уплотнения прослужат тысячи циклов, или преждевременно сносятся. Одним из лучших инструментов для понимания этого явления является кривая Стрибека, то есть график, показывающий зависимость коэффициента трения от условий смазывания, скорости движения, вязкости смазывающей среды и нагрузки на контактную поверхность.

В классическом понимании кривая Стрибека описывает переход от предельного трения, через смешанное трение, вплоть до текучего/гидродинамического трения. В трибологической литературе этот график применяется для анализа работы подшипников, направляющих, редукторов, уплотнений и скользящих соединений; однако его техническое значение остается очень полезным также в пневматике, особенно при анализе приводов, клапанов, направляющих, захватов и элементов, выполняющих быстрое возвратно-поступательное движение. Трибологические источники описывают кривую Стрибека как инструмент, характеризующий изменения трения между режимами смазки: предельным, смешанным и гидродинамическим.

В упрощенном виде вертикальная ось графика отображает коэффициент трения μ, а горизонтальная ось — параметр, связанный с условиями смазки, часто записывающими как долю динамической вязкости η и скорости скольжения v на единичное давление p. Чем больше вязкость и скорость, а давление меньше, тем легче образовать смазочную пленку, разделяющую поверхности. Чем меньше скорость и больше нагрузки, тем больше доля контакта микронеровностей, то есть больше риск предельного трения.

Почему кривая Стрибека важна в пневматике?

Промышленная пневматика использует сжатый воздух для движения. В пневматическом цилиндре энергия давления превращается в силу поршня, а затем в движение штока. Теоретически рабочая сила определяется простым уравнением: давление умножено на действующую площадь поршня. На практике часть этой силы теряется на преодоление трения уплотнений, направляющих, подшипников, скребков, монтажных элементов и сопротивлений, связанных с несоосностью нагрузки.

Наиболее характерные явления, возникающие вследствие трения в пневматике, это:

• stick-slip, то есть рывочное движение вместо плавного,
• задержка запуска привода, когда давление сначала должно преодолеть статическое трение,
• нестабильная работа на малых скоростях,
• разница между движением выдвижения и возврата,
• увеличение износа уплотнений и направляющих втулок,
• большая потребность в давлении, следовательно, и в энергии сжатия воздуха.

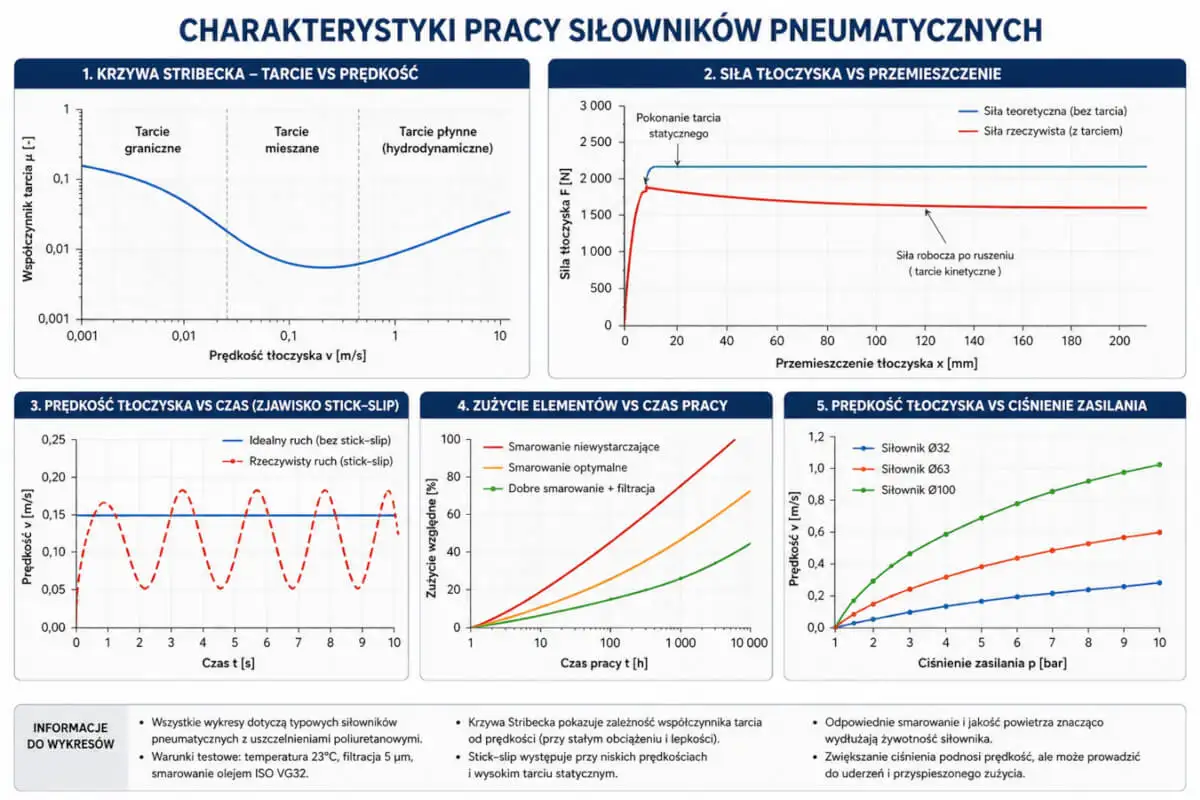

Кривая Стрибека позволяет понять, почему пневмоцилиндр может работать хуже на очень низкой скорости, чем умеренной. В диапазоне малых скоростей смазочная пленка тонкая, а поверхности имеют больший прямой контакт. Коэффициент трения в это время высок. С увеличением скорости смазочный слой начинает более эффективно разделять поверхности, благодаря чему трение уменьшается. Лишь при дальнейшем увеличении скорости трения может снова возрасти, поскольку растет вязкое сопротивление в смазочной пленке.

Три области кривой Стрибека

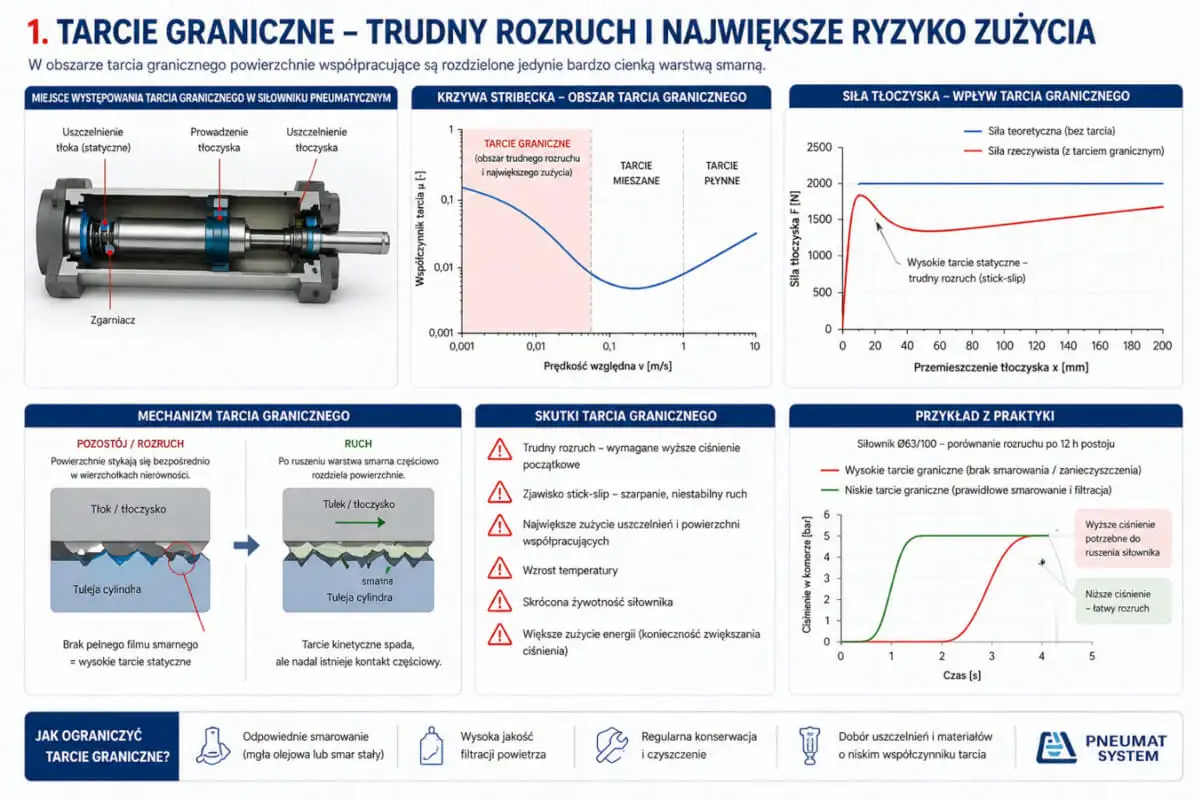

1. Предельное трение – тяжелый пуск и наибольший риск износа

В зоне предельного трения взаимодействующие поверхности разделены лишь очень тонким адсорбционным слоем смазки или противоизносных добавок. В пневматике такое состояние наблюдается, в частности, при запуске привода, при очень медленном движении, после длительного простоя или в системах, где смазка недостаточна.

Типичным примером является привод, который после нескольких часов простоя требует высшего начального давления, чтобы тронуться. Уплотнение поршня или штока прилипает к поверхности цилиндра или штока, и давление в камере сначала должно преодолеть статическое трение. После запуска динамическое трение уменьшается, что может вызвать резкое ускорение. Это классический механизм стик-слип.

В промышленной практике предельное трение особенно неблагоприятно в системах дозировки, зажима, монтажа, упаковки и позиционирования, где требуется плавная реакция при небольших перемещениях. Оно может вызвать неточность прижима, неравномерную работу захвата, микровибрации или непредсказуемую остановку исполнительного элемента.

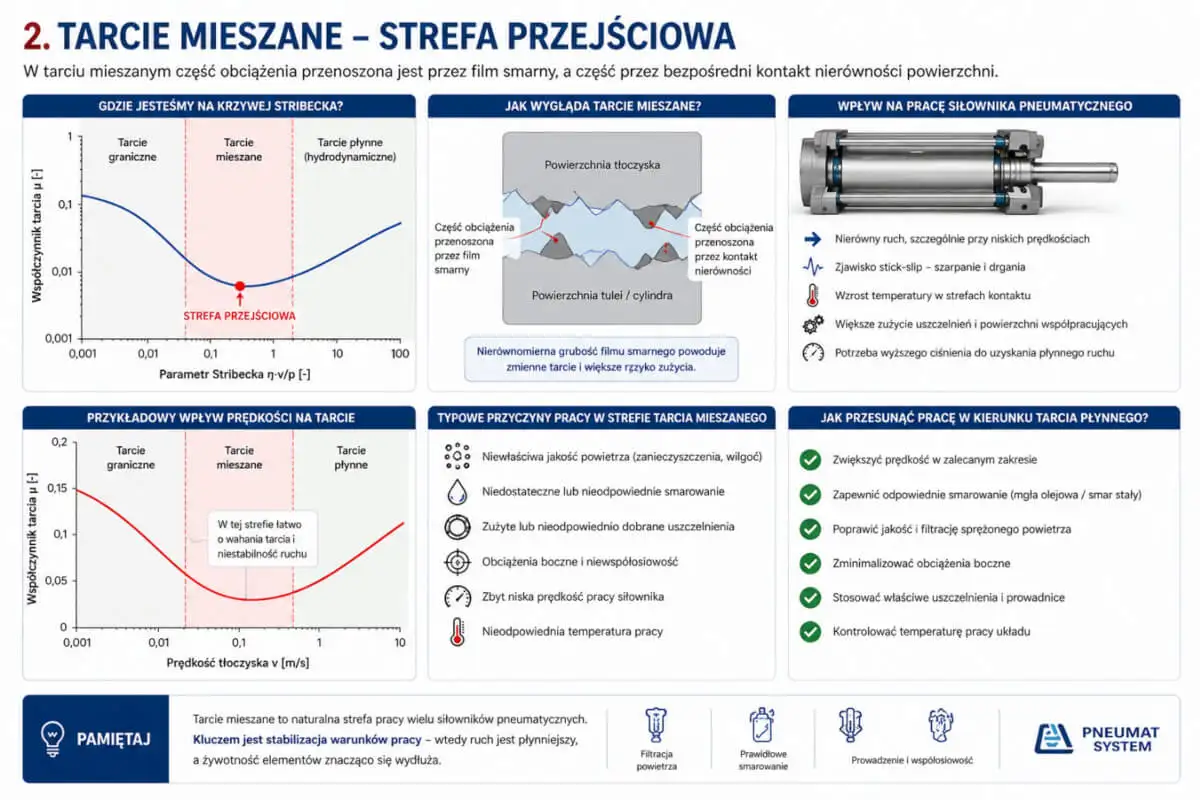

2. Смешанные трения – переходная зона

Смешанные трения – это область, в которой часть нагрузки передается смазочной пленкой, а часть – через контакт микронеровностей поверхностей. Во многих пневматических элементах это реальный повседневный диапазон работы. Привод не всегда двигается со скоростью, достаточной для полного разъединения поверхностей, а боковые нагрузки, загрязнения и изменчивое качество сжатого воздуха усугубляют трибологические условия.

Именно в этом диапазоне огромное значение имеют: качество уплотнений, шероховатость поверхности цилиндра, состояние поршневого штока, осевость монтажа, наличие конденсата, фильтрация воздуха и подготовка рабочей среды.

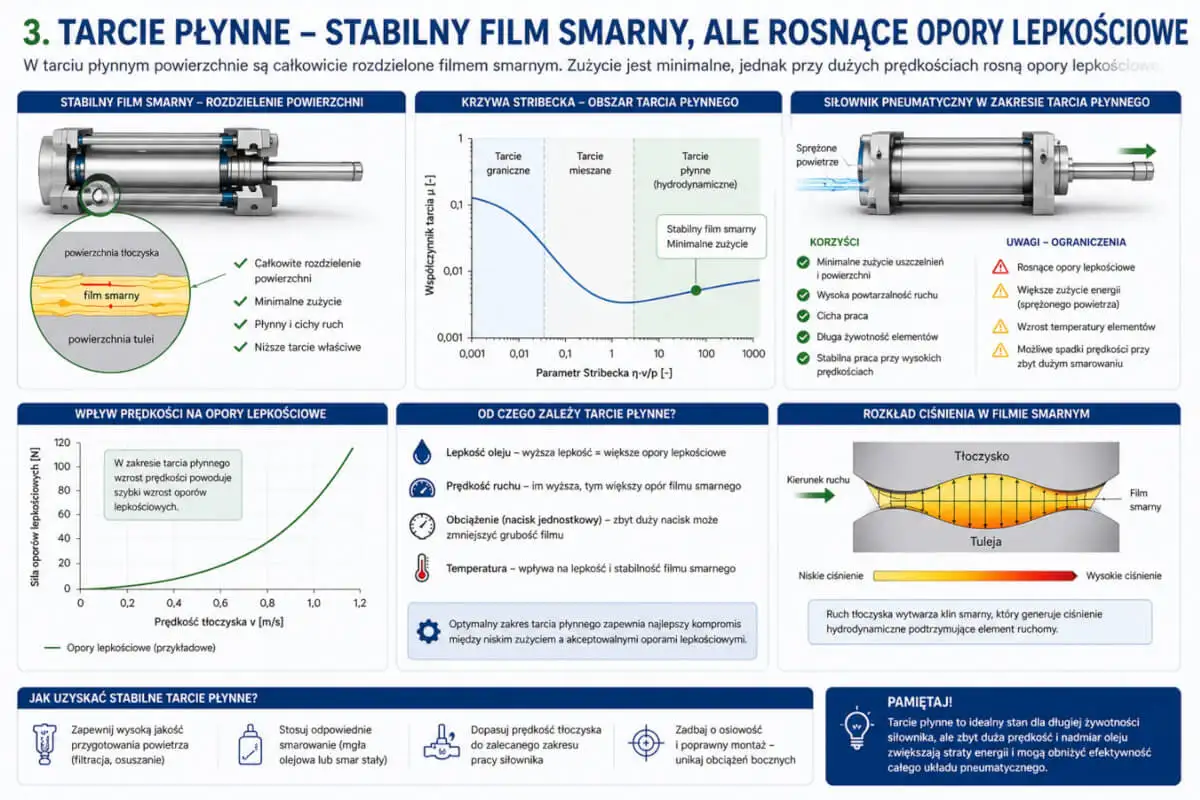

3. Плавное трение – стабильная смазочная пленка, но растущее вязкое сопротивление.

В случае плавного трения поверхности в значительной степени разделены смазочной пленкой. Адгезионный и абразивный износ уменьшается, движение становится более плавным, а коэффициент трения достигает низкого уровня. Однако при дальнейшем увеличении скорости доля вязкого сопротивления может возрастать. В пневматике это означает, что слишком интенсивная смазка или неподходящее масло также могут ухудшить динамику работы, особенно в быстрых клапанах, короткоходных приводах и системах с высокой частотой циклов.

Кривая Стрибека и пневматические цилиндры

Наиболее очевидным местом применения анализа Стрибека в пневматике является пневматический привод. В таком приводе существует несколько пар трения: уплотнение поршня относительно втулки цилиндра, уплотнение штока, скребок, направляющая штока и возможные наружные направляющие. Каждое из этих мест имеет свои характеристики трения.

возможны внешние направляющие. Каждое из этих мест имеет свои характеристики трения. В поводах особенно важна разница между статическим и кинетическим трением. Статическое трение отвечает за момент запуска. Если оно слишком высокое, система требует большего стартового давления. Кинетическое трение действует во время движения. Когда после старта оно резко падает, поршневой шток может ускориться слишком быстро. Следствием этого являются рывки, удар о концевой выключатель, вибрация конструкции или нестабильный цикл работы машины.

ПНЕВМАТ предлагает, среди прочего, стандартизированные пневматические цилиндры, включая модели ISOline и NWT диаметром 32-125 мм и тип XJ диаметром 160-200 мм, а также аксессуары и возможность адаптации параметров к индивидуальным потребностям применения. С точки зрения трения это означает, что выбор цилиндра не должен ограничиваться диаметром поршня и ходом. В применениях, требующих плавного движения, следует учитывать тип уплотнений, ведение нагрузки, условия окружающей среды, частоту работы, скорость движения и качество подготовки воздуха.

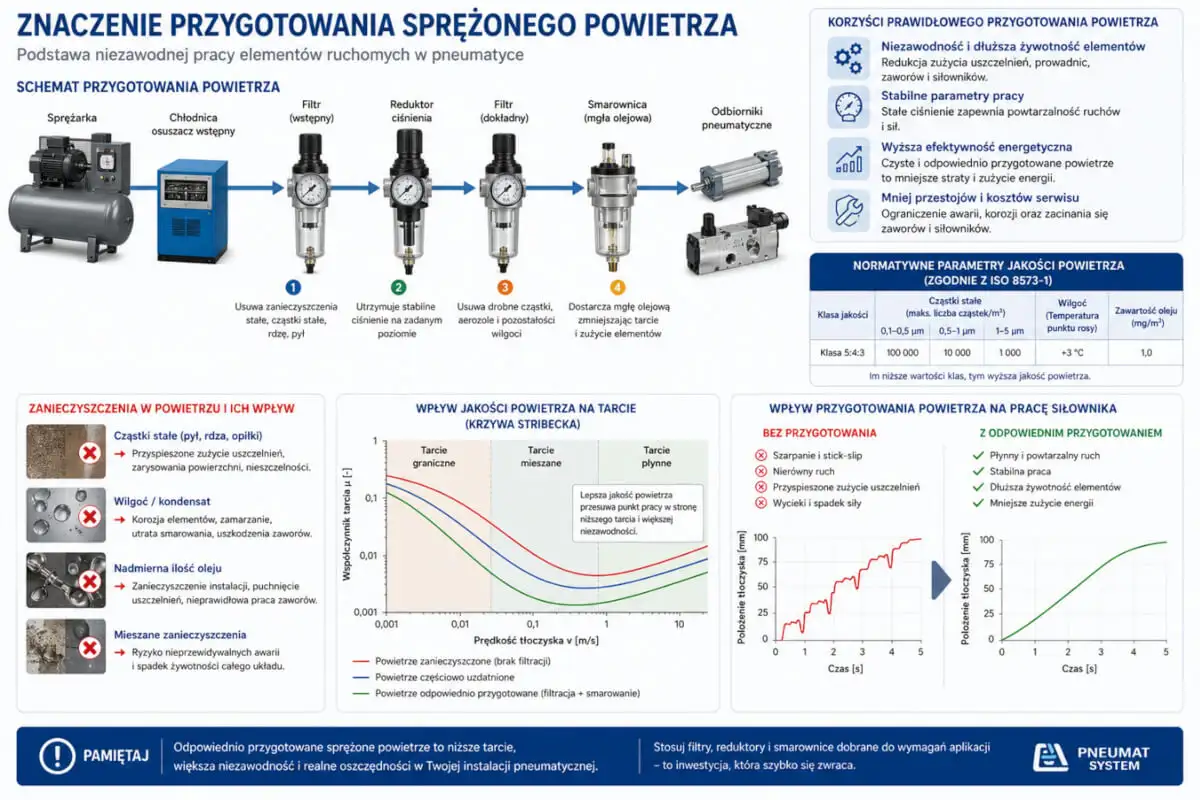

Значение подготовки сжатого воздуха

Кривая Стрибека показывает, что трение сильно зависит от наличия и качества смазочной пленки. В пневматике эта пленка может происходить от заводской смазки элемента, от самосмазочных материалов или от смазки масляным туманом. Не в каждой установке применяются маслораспылители, но там, где они нужны, их подбор и регулировка должны быть обоснованными.

ПНЕВМАТ указывает, что элементы подготовки воздуха включают, прежде всего, редукторы, фильтры и смазки, которые образуют блоки подготовки воздуха. Фильтры защищают потребители от влаги и загрязнений, редукторы поддерживают заданное значение давления, а смазщики подают масло в движущиеся элементы. Это напрямую связано с кривой Стрибека: фильтрация ограничивает износ, стабильное давление стабилизирует нагрузку и динамику работы, а смазка влияет на переход между предельным, смешанным и плавным трением.

Однако следует помнить, что больше масла не всегда означает лучшее. Чрезмерная смазка может привести к осаждению загрязнений, набуханию некоторых уплотнений, загрязнению установки, проблемам в пищевых или лакокрасочных применениях, а также к росту вязкого сопротивления.

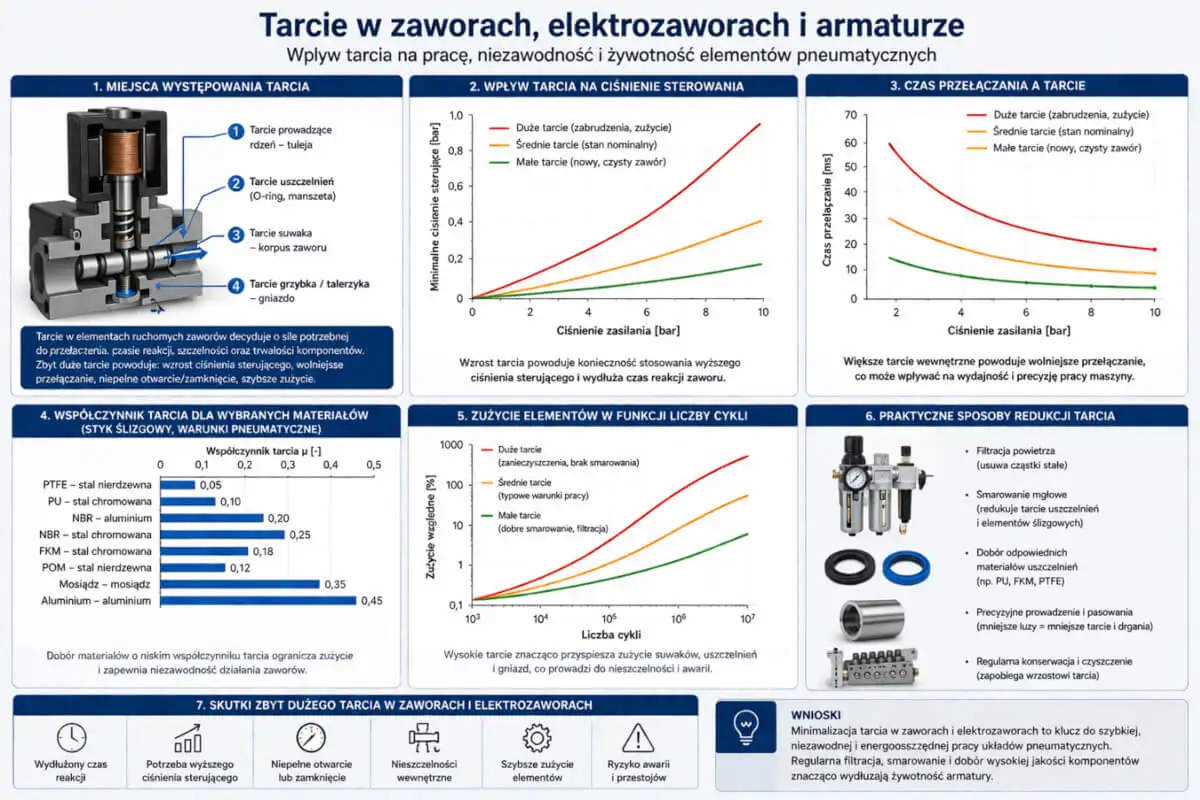

Трение в клапанах, электромагнитных клапанах и арматуре.

Хотя кривая Стрибека чаще всего ассоциируется с подшипниками и направляющими, ее логика касается также пневматических клапанов. В распределительных клапанах работают суваки, поршни, уплотнения и упругие элементы. Трение влияет на время переключения, повторяемость действия и минимальное управляющее давление.

В электромагнитных клапанах проблемой может быть, в частности, работа при низком давлении, загрязненном воздухе или высокой частоте переключений. Если внутреннее трение возрастает, клапан может реагировать медленнее или полностью не переключаться. С точки зрения технического обслуживания это часто проявляется как «случайные» неисправности машины, хотя настоящей причиной может быть износ, загрязнение, конденсат или неправильная смазка.

Предложение ПНЕВМАТ включает, в частности, клапаны, электромагнитные клапаны, фитинги, резьбовую арматуру, пневматические быстроразъемные соединения, оборудование для подготовки воздуха, пневматические и промышленные шланги, а также пневмоцилиндры. Компания также является эксклюзивным дистрибьютором пневматической арматуры Riegler в Польше, что имеет значение в проектах, требующих комплектации системы из совместимых элементов арматуры, соединителей и оборудования для подготовки воздуха.

Как распознать проблемы с трением в машине?

На практике технического обслуживания кривую Стрибека не обязательно строить при каждой неисправности. Важнее диагностическое мышление: в какой области кривой работает элемент и что смещает его в сторону неблагоприятного трения?

Если привод движется только после значительного роста давления, а затем совершает резкий скачок, проблема обычно заключается в статическом трении и переходе от предельного трения к кинетическому. Если движение неравномерно на малых скоростях, можно подозревать сток-слип, слишком большую боковую нагрузку, неправильную регулировку потока или несоответствующую смазку. Если элемент после лет работы требует более высокого давления, возможен износ уплотнений, загрязнение втулки, коррозия поршневого штока или ухудшение качества воздуха.

Если система работает правильно только при высокой смазке, а после ее ограничения быстро возникают проблемы, следует проверить, действительно ли примененные компоненты предназначены для безмасляной работы. В противном случае после вымывания начальной заводской смазки они могут войти в зону предельного трения, что ускорит износ.

Факторы, смещающие точку работы на кривой Стрибека

На положение точки работы влияют прежде всего:

• Скорость движения. При очень малых скоростях труднее поддерживать стабильную смазочную пленку. Поэтому медленные пневматические движения бывают более сложными для достижения, чем быстрые.
• Вязкость смазки. Слишком низкая вязкость может не обеспечить защиту в зоне контакта, а слишком высока – увеличить вязкостные опоры.
• Единичное давление. Большую нагрузку, несоосность и боковые силы смещают систему в сторону предельного трения.
• Шероховатость поверхности. Слишком шероховатая поверхность увеличивает износ, а слишком гладкая может ухудшать удержание смазочной пленки в некоторых комбинациях.
• Температура. Влияет на вязкость смазки, упругость и расширяемость элементов.
• Загрязнение. Пыль, конденсат, ржавчина и твердые частицы разрушают смазочную пленку и увеличивают износ.
• Материал уплотнений. Полиуретан, NBR, FKM, PTFE и другие материалы обладают разными фрикционными, температурными и химическими свойствами.

Кривая Стрибека и энергоэффективность пневматики

Трение – это потеря энергии. В пневматике эта потеря бывает скрытой, поскольку оператор видит только необходимость повышения рабочего давления. Если привод не запускается при давлении 5 бар, давление увеличивают до 6 бар. Машина начинает работать, но энергозатраты растут. В масштабе отдельного привода это может быть незначительная разница, однако на предприятии с сотнями приводов и клапанов чрезмерное трение может привести к заметным затратам на сжатый воздух.

ПНЕВМАТ среди своих услуг называет, в частности, проектирование и выполнение пневматических установок, производство пневмоцилиндров и газовых пружин, техническое наблюдение за пневматическими системами, аудиты энергоэффективности, калибровку измерительных приборов и регенерацию пневмоцилиндров. В контексте кривой Стрибека такой подход особенно важен: уменьшение трения — это не только длительный срок эксплуатации компонентов, но и возможность работы при более низком давлении, более стабильная регулировка и меньший расход сжатого воздуха.

Регенерация и диагностика гидроцилиндров

Изношенный гидроцилиндр часто не выходит из строя сразу. Сначала появляются незначительные признаки: ухудшение запуска, увеличение задержки, утечки, снижение усилия, неравномерное движение, повышенный шум или необходимость корректировки настроек. С точки зрения трибологии это означает изменение условий контакта. Уплотнения теряют геометрию, смазка вымывается или загрязняется, поверхность цилиндра имеет микроповреждение, а смазочная пленка перестает выполнять свою функцию.

В таких случаях замена всего привода не всегда единственный выход. Регенерация привода может включать замену уплотнений, оценку штока, втулки, направляющих и рабочих поверхностей. Компания ПНЕВМАТ также предлагает в своем ассортименте хорошо вписывающуюся в стратегию технического обслуживания регенерацию пневматических цилиндров, основанную на диагностике, а не исключительно на замене компонентов.

Значение нагрузки на направляющую

Одной из распространенных ошибок при проектировании является рассмотрение пневматического цилиндра как элемента, который кроме создания силы может также принимать значительные боковые нагрузки. В то же время, типичный цилиндр не является линейной направляющей. Если поперечный шток нагружен, увеличивается давление на направляющую втулку и уплотнение. Точка работы смещается в сторону большего трения, растет износ, появляется эффект стик-слип и негерметичность.

Поэтому в системах с большой массой, крутящим моментом или неосевой передачей силы следует применять направляющие, направляющие узлы, цилиндры с направляющими или отдельные линейные системы. Кривая Стрибеко напоминает, что само по себе повышение давления не устраняет причину проблемы. Оно может только маскировать симптомы, одновременно увеличивая нагрузку на фрикционные элементы.

Как проектировать пневматическую систему с учетом трения?

Профессиональное проектирование пневматической системы должно включать не только расчёт силы привода, но и анализ условий движения. Следует учесть:

• подбор привода с соответствующим запасом силы, но без лишнего переразмера;
• минимизацию боковых нагрузок;
• правильное ведение рабочего элемента;
• подбор уплотнений в соответствии с температурой, скоростью и средой;
• качество фильтрации воздуха;
• решение, должна ли система работать со смазкой или без него;
• стабилизацию давления с помощью редукторов;
• регулировка скорости с помощью дроссельно-обратных клапанов;
• соответствующий диаметр трубопроводов и соединительных элементов;
• контроль конденсата и загрязнений.

В этой сфере особенно важно комплектование элементов, целостной технической цепи: подготовка воздуха, трубопроводы, соединительные элементы, клапаны, приводы и монтажные аксессуары должны быть подобраны как система, а не как случайный набор деталей. ПНЕВМАТ предлагает как компоненты, так и услуги, связанные с проектированием и выполнением пневматических установок, что позволяет совмещать подбор продуктов с анализом условий применения.

Промышленный пример: привод в упаковочной машине

Представим себе повод, выполняющий быстрое, повторяющееся движение прижатия в упаковочной машине. В первые месяцы система работает должным образом. Впоследствии оператор замечает, что прижим не всегда начинается плавно. Поддержка движения увеличивает временно помогающее давление, но через несколько недель появляется удар в конце хода и неравномерное прижатие.

Анализ по кривой Стрибека указывает на то, что система испытывает проблемы в области предельного и смешанного трения. Возможными причинами являются загрязненный воздух, вымытая смазка, изношенные уплотнения, боковая нагрузка или неправильная регулировка скорости. Решением не должно быть только дальнейшее повышение давления. Лучшая процедура включает проверку фильтров, редуктора, смазки, состояния привода, осевого положения и настроек дроссельных клапанов.
