Тертя в пневматиці іноді розглядають як другорядне явище: система має забезпечити відповідний тиск, витрату, діаметр трубопроводу, правильний клапан та привід із підібраною силою. На промисловій практиці саме тертя часто визначає, чи пневматичний привід запуститься плавно, чи буде ривками; чи позиціонування буде повторюваним, чи нестабільним; чи ущільнення прослужать тисячі циклів, чи передчасно зносяться. Одним з найкращих інструментів для розуміння цього явища є крива Стрібека, тобто графік, що показує залежність коефіцієнта тертя від умов змащування, швидкості руху, в'язкості змащувального середовища та навантаження на контактну поверхню.

У класичному розумінні крива Стрібека описує перехід від граничного тертя, через змішане тертя, аж до плинного / гідродинамічного тертя. У трибологічній літературі цей графік застосовується для аналізу роботи підшипників, направляючих, редукторів, ущільнень та ковзних з'єднань; однак його технічне значення залишається дуже корисним також у пневматиці, особливо при аналізі приводів, клапанів, направляючих, захватів та елементів, що виконують швидкий зворотно-поступальний рух. Трибологічні джерела описують криву Стрібека як інструмент, що характеризує зміни тертя між режимами змащування: граничним, змішаним та гідродинамічним.

У спрощеному вигляді вертикальна вісь графіка відображає коефіцієнт тертя μ, а горизонтальна вісь — параметр, пов'язаний з умовами змащування, який часто записують як частку динамічної в'язкості η та швидкості ковзання v на одиничний тиск p. Чим більша в'язкість і швидкість, а тиск менший, тим легше утворити мастильну плівку, що розділяє поверхні. Чим менша швидкість і більше навантаження, тим більша частка контакту мікронерівностей, тобто більший ризик граничного тертя.

Пневматичне швидкороз'ємне з'єднання в розрізі, що ілюструє внутрішні рухомі елементи та ущільнення для аналізу ефекту stick-slip

Чому крива Стрібека є важливою в пневматиці?

Промислова пневматика використовує стиснене повітря для створення руху. У пневматичному циліндрі енергія тиску перетворюється на силу поршня, а потім — на рух штока. Теоретично робоча сила визначається простим рівнянням: тиск помножений на діючу площу поршня. На практиці частина цієї сили втрачається на подолання тертя ущільнень, направляючих, підшипників, скребків, монтажних елементів та опорів, пов'язаних з неспіввісністю навантаження.

Найхарактерніші явища, що виникають внаслідок тертя в пневматиці, це:

stick-slip, тобто ривковий рух замість плавного,
затримка запуску приводу, коли тиск спочатку повинен подолати статичне тертя,
нестабільна робота на малих швидкостях,
різниця між рухом висунення та повернення,
збільшення зносу ущільнень та направляючих втулок,
більша потреба в тиску, а отже, і в енергії стиснення повітря.

Процес тестування та дослідження зносостійкості пневматичного шланга на автоматичній котушці для аналізу кривої Стрібека

Крива Стрібека дозволяє зрозуміти, чому пневмоциліндр може працювати гірше на дуже низькій швидкості, ніж на помірній. У діапазоні малих швидкостей мастильна плівка є тонкою, а поверхні мають більший прямий контакт. Коефіцієнт тертя в цей час є високим. Зі збільшенням швидкості мастильний шар починає ефективніше розділяти поверхні, завдяки чому тертя зменшується. Лише при подальшому збільшенні швидкості тертя може знову зрости, оскільки зростає в'язкісний опір у мастильній плівці.

Три області кривої Стрібека

1. Граничне тертя – важкий пуск і найбільший ризик зносу

У зоні граничного тертя поверхні, що взаємодіють, розділені лише дуже тонким адсорбційним шаром мастила або протизносних добавок. У пневматиці такий стан спостерігається, зокрема, під час запуску приводу, при дуже повільному русі, після тривалого простою або в системах, де змащування є недостатнім.

Типовим прикладом є привід, який після декількох годин простою вимагає вищого початкового тиску, щоб рушити. Ущільнення поршня або штока «прилипає» до поверхні циліндра або штока, і тиск у камері спочатку повинен подолати статичне тертя. Після запуску динамічне тертя зменшується, що може спричинити різке прискорення. Це класичний механізм «стік-сліп».

У промисловій практиці граничне тертя є особливо несприятливим у системах дозування, затискання, монтажу, пакування та позиціонування, де потрібна плавна реакція при невеликих переміщеннях. Воно може спричиняти неточність притиску, нерівномірну роботу захвату, мікровібрації або непередбачуване зупинення виконавчого елемента.

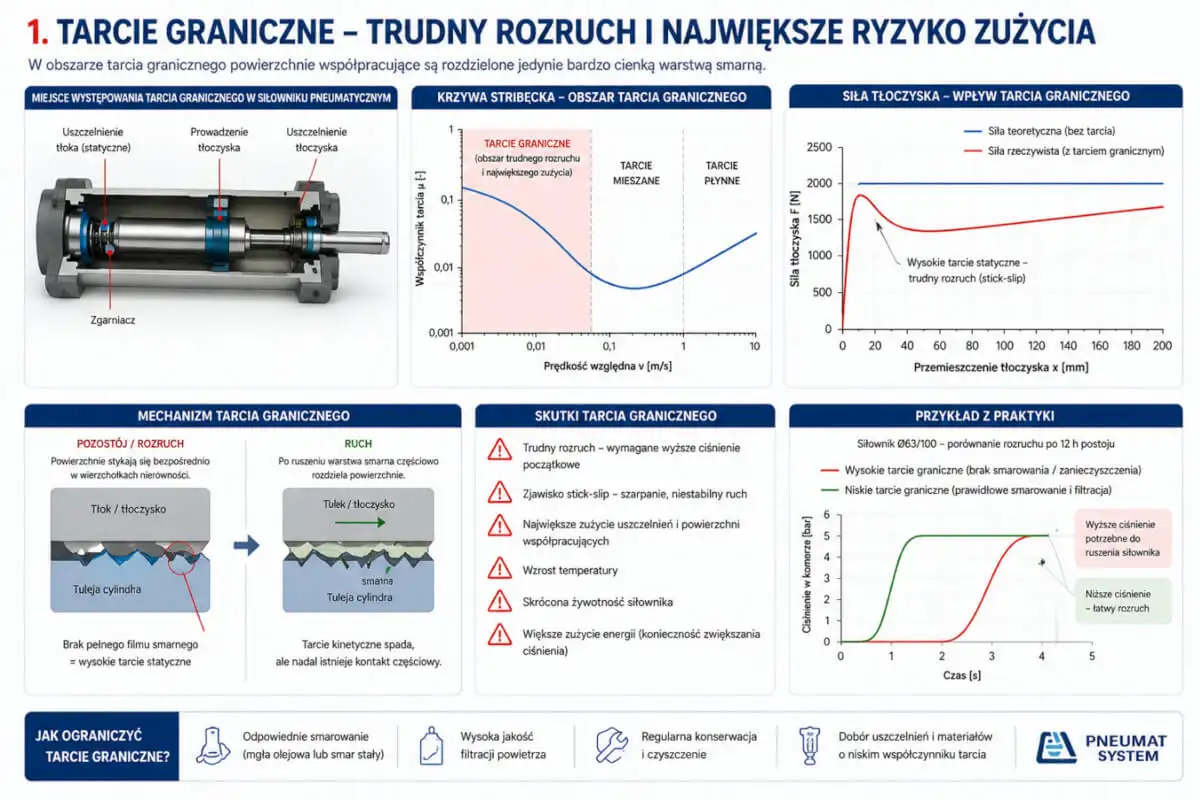

Інфографіка першої зони кривої Стрібека, що описує граничне тертя, важкий запуск та знос у пневмоциліндрі

2. Змішане тертя – перехідна зона

Змішане тертя — це область, в якій частина навантаження передається мастильною плівкою, а частина — через контакт мікронерівностей поверхонь. У багатьох пневматичних елементах це реальний, повсякденний діапазон роботи. Привід не завжди рухається зі швидкістю, достатньою для повного роз'єднання поверхонь, а бічні навантаження, забруднення та мінлива якість стисненого повітря погіршують трибологічні умови.

Саме в цьому діапазоні величезне значення мають: якість ущільнень, шорсткість поверхні циліндра, стан поршневого штока, осьовість монтажу, наявність конденсату, фільтрація повітря та належна підготовка робочого середовища.

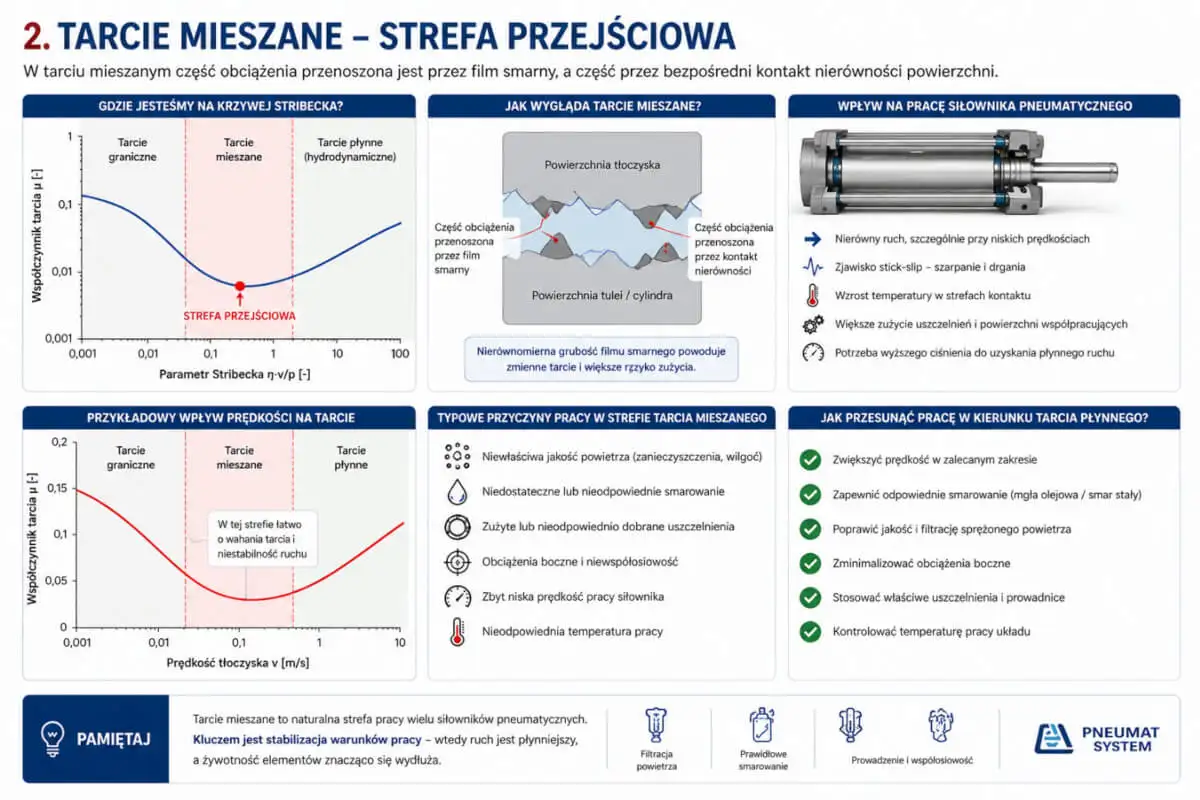

Інфографіка другої зони кривої Стрібека, що описує змішане тертя та перехідну зону в пневмоциліндрі

3. Плавне тертя — стабільна мастильна плівка, але зростаючий в'язкісний опір

У разі плавного тертя поверхні значною мірою розділені мастильною плівкою. Адгезійний та абразивний знос зменшується, рух стає плавнішим, а коефіцієнт тертя досягає низького рівня. Однак при подальшому збільшенні швидкості частка в'язкого опору може зростати. У пневматиці це означає, що занадто інтенсивне змащування або невідповідна олива також можуть погіршити динаміку роботи, особливо у швидких клапанах, короткохідних приводах та системах з високою частотою циклів.

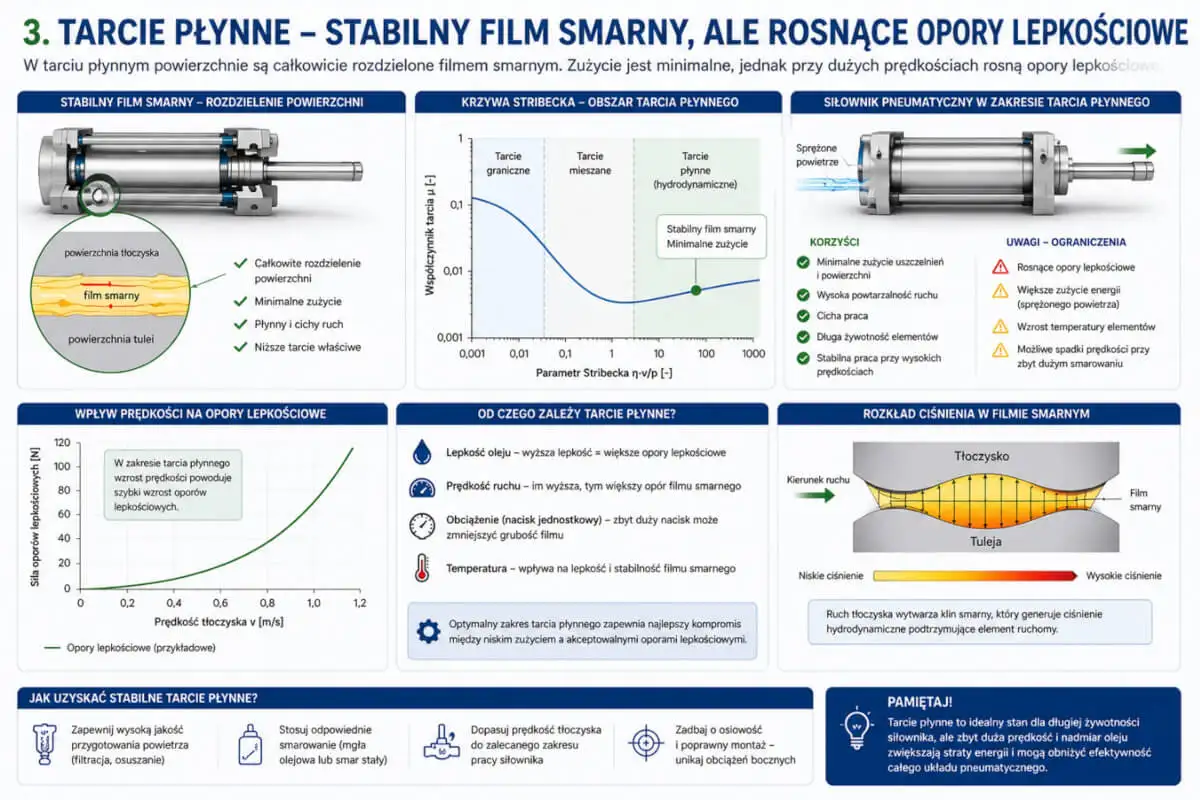

Інфографіка третьої зони кривої Стрібека, що демонструє рідинне (гідродинамічне) тертя та стабільний масляний фільм у пневмоциліндрі

Крива Стрібека та пневматичні циліндри

Найбільш очевидним місцем застосування аналізу Стрібека в пневматиці є пневматичний привід. У такому приводі існує кілька пар тертя: ущільнення поршня відносно втулки циліндра, ущільнення штока, скребок, направляюча штока та можливі зовнішні направляючі. Кожне з цих місць має власні характеристики тертя.

можливі зовнішні напрямні. Кожне з цих місць має власні характеристики тертя. У приводах особливо важливою є різниця між статичним і кінетичним тертям. Статичне тертя відповідає за момент пуску. Якщо воно занадто високе, система вимагає більшого стартового тиску. Кінетичне тертя діє під час руху. Коли після старту воно різко падає, поршневий шток може прискоритися занадто швидко. Наслідком цього є ривки, удар об кінцевий вимикач, вібрація конструкції або нестабільний цикл роботи машини.

ПНЕВМАТ пропонує, серед іншого, стандартизовані пневматичні циліндри, включаючи моделі ISOline та NWT діаметром 32–125 мм та тип XJ діаметром 160–200 мм, а також аксесуари та можливість адаптації параметрів до індивідуальних потреб застосування. З точки зору тертя це означає, що вибір циліндра не повинен обмежуватися виключно діаметром поршня та ходом. У застосуваннях, що вимагають плавного руху, слід також враховувати тип ущільнень, ведення навантаження, умови навколишнього середовища, частоту роботи, швидкість руху та якість підготовки повітря.

Значення підготовки стисненого повітря

Крива Стрібека показує, що тертя сильно залежить від наявності та якості мастильної плівки. У пневматиці ця плівка може походити від заводського змащування елемента, від самозмащувальних матеріалів або від змащування масляним туманом. Не в кожній установці застосовуються мастильники, але там, де вони потрібні, їхній підбір та регулювання мають бути обґрунтованими.

ПНЕВМАТ вказує, що елементи підготовки повітря включають насамперед редуктори, фільтри та мастильники, які утворюють блоки підготовки повітря. Фільтри захищають споживачі від вологи та забруднень, редуктори підтримують задане значення тиску, а мастильники подають оливу до рухомих елементів. Це безпосередньо пов'язано з кривою Стрібека: фільтрація обмежує зношування, стабільний тиск стабілізує навантаження та динаміку роботи, а змащування впливає на перехід між граничним, змішаним та плавним тертям.

Однак слід пам'ятати, що більше масла не завжди означає краще. Надмірне змащування може призвести до осадження забруднень, набрякання деяких матеріалів ущільнень, забруднення установки, проблем у харчових або лакофарбових застосуваннях, а також до зростання в'язкого опору.

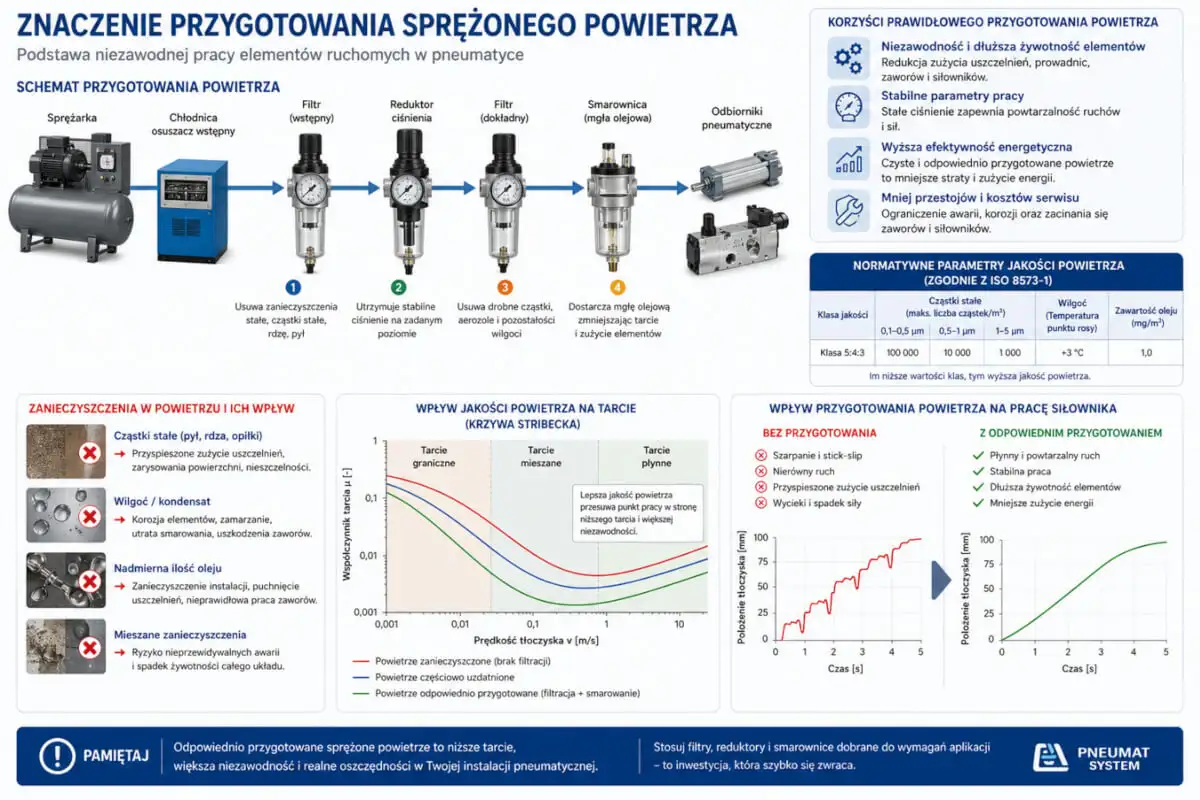

Схема підготовки стисненого повітря з блоком фільтрації та графіком впливу якості повітря на тертя в пневматиці

Тертя у клапанах, електромагнітних клапанах та арматурі

Хоча крива Стрібека найчастіше асоціюється з підшипниками та направляючими, її логіка стосується також пневматичних клапанів. У розподільних клапанах працюють суваки, поршні, ущільнення та пружні елементи. Тертя впливає на час перемикання, повторюваність дії та мінімальний керуючий тиск.

В електромагнітних клапанах проблемою може бути, зокрема, робота при низькому тиску, забрудненому повітрі або високій частоті перемикань. Якщо внутрішнє тертя зростає, клапан може реагувати повільніше або не перемикатися повністю. З точки зору технічного обслуговування це часто проявляється як «випадкові» несправності машини, хоча справжньою причиною може бути зношення, забруднення, конденсат або неправильне змащування.

Пропозиція ПНЕВМАТ включає, серед іншого, клапани, електромагнітні клапани, фітинги, різьбову арматуру, пневматичні швидкороз'ємні з'єднання, обладнання для підготовки повітря, пневматичні та промислові шланги, а також пневмоциліндри. Компанія також є ексклюзивним дистриб'ютором пневматичної арматури Riegler у Польщі, що має значення в проектах, які вимагають комплектації системи з сумісних елементів арматури, з'єднувачів та обладнання для підготовки повітря.

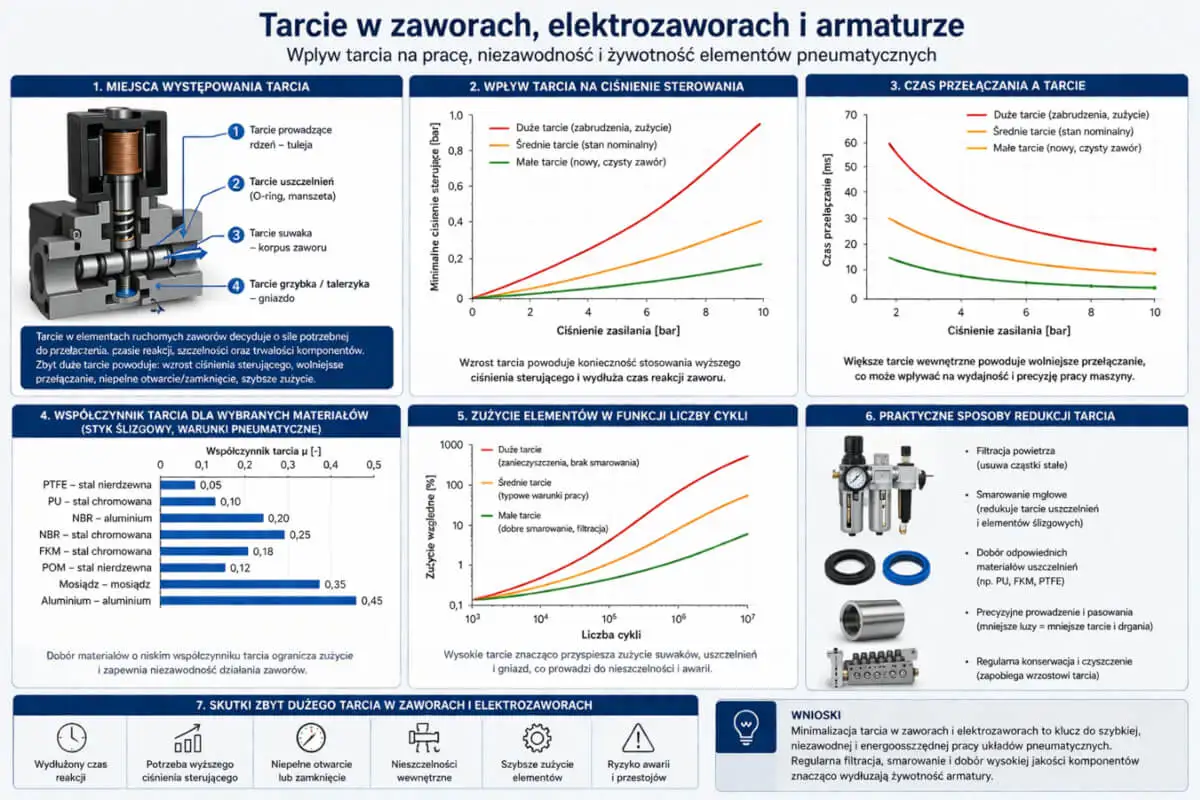

Інфографіка про вплив тертя на роботу, надійність та термін служби пневматичних і електромагнітних клапанів

Як розпізнати проблеми з тертям у машині?

На практиці технічного обслуговування криву Стрібека не обов’язково будувати при кожній несправності. Важливішим є діагностичне мислення: в якій області кривої працює елемент і що зміщує його в бік несприятливого тертя?

Якщо привід рухається лише після значного зростання тиску, а потім робить різкий стрибок, проблема зазвичай полягає у статичному терті та переході від граничного тертя до кінетичного. Якщо рух нерівномірний на малих швидкостях, можна підозрювати стік-сліп, занадто велике бічне навантаження, неправильне регулювання потоку або невідповідне змащування. Якщо елемент після років роботи починає вимагати вищого тиску, можливий знос ущільнень, забруднення втулки, корозія поршневого штока або погіршення якості повітря.

Якщо ж система працює правильно лише при високому змащуванні, а після його обмеження швидко виникають проблеми, слід перевірити, чи застосовані компоненти дійсно призначені для безмасляної роботи. В іншому випадку після вимивання початкового заводського мастила вони можуть увійти в зону граничного тертя, що прискорить зношування.

Фактори, що зміщують точку роботи на кривій Стрібека

На положення точки роботи впливають насамперед:

Швидкість руху. При дуже малих швидкостях важче підтримувати стабільну мастильну плівку. Саме тому повільні пневматичні рухи бувають складнішими для досягнення, ніж швидкі.
В'язкість мастила. Занадто низька в'язкість може не забезпечити захист у зоні контакту, а занадто висока — збільшити в'язкісні опори.
Одиничний тиск. Більше навантаження, неспіввісність та бічні сили зміщують систему в бік граничного тертя.
Шорсткість поверхні. Занадто шорстка поверхня збільшує знос, а занадто гладка може погіршувати утримання мастильної плівки в деяких комбінаціях.
Температура. Впливає на в'язкість мастила, еластичність ущільнень та розширюваність елементів.
Забруднення. Пил, конденсат, іржа та тверді частинки руйнують мастильну плівку та збільшують зношування.
Матеріал ущільнень. Поліуретан, NBR, FKM, PTFE та інші матеріали мають різні фрикційні, температурні та хімічні властивості.

Пневматична котушка для шланга із зеленим знаком енергоефективності, що символізує зменшення витрат та оптимізацію роботи пневмосистеми

Крива Стрібека та енергоефективність пневматики

Тертя — це втрата енергії. У пневматиці ця втрата буває прихованою, оскільки оператор бачить лише необхідність підвищення робочого тиску. Якщо привід не запускається при тиску 5 бар, тиск збільшують до 6 бар. Машина починає працювати, але енерговитрати зростають. У масштабі окремого приводу це може бути незначна різниця, однак на підприємстві з сотнями приводів і клапанів надмірне тертя може призвести до помітних витрат на стиснене повітря.

ПНЕВМАТ серед своїх послуг називає, зокрема, проектування та виконання пневматичних установок, виробництво пневмоциліндрів та газових пружин, технічний нагляд за пневматичними системами, аудити енергоефективності, калібрування вимірювальних приладів та регенерацію пневмоциліндрів. У контексті кривої Стрібека такий підхід є особливо важливим: зменшення тертя — це не тільки довший термін експлуатації компонентів, але й можливість роботи при нижчому тиску, стабільніше регулювання та менший витрата стисненого повітря.

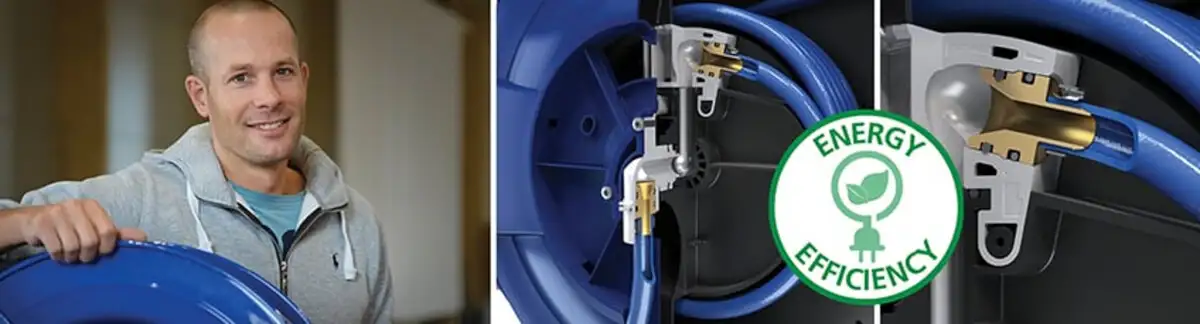

Пневматична котушка для шланга в розрізі зі знаком енергоефективності, що демонструє оптимізацію робочого тиску повітря

Регенерація та діагностика гідроциліндрів

Зношений гідроциліндр часто не виходить з ладу відразу. Спочатку з’являються незначні ознаки: погіршення запуску, збільшення затримки, витоки, зниження зусилля, нерівномірний рух, підвищений шум або необхідність коригування налаштувань. З точки зору трибології це означає зміну умов контакту. Ущільнення втрачають геометрію, мастило вимивається або забруднюється, поверхня циліндра має мікропошкодження, а мастильна плівка перестає виконувати свою функцію.

У таких випадках заміна всього приводу не завжди є єдиним виходом. Регенерація приводу може включати заміну ущільнень, оцінку штока, втулки, направляючих та робочих поверхонь. Компанія ПНЕВМАТ також пропонує у своєму асортименті регенерацію пневматичних циліндрів, що добре вписується в стратегію технічного обслуговування, засновану на діагностиці, а не виключно на заміні компонентів.

Значення навантаження на направляючу

Однією з поширених помилок при проектуванні є розгляд пневматичного циліндра як елемента, який, окрім створення сили, може також приймати значні бічні навантаження. Водночас типовий циліндр не є лінійною направляючою. Якщо шток навантажений поперечно, збільшується тиск на направляючу втулку та ущільнення. Точка роботи зміщується в бік більшого тертя, зростає знос, з’являється ефект «стік-сліп» та негерметичність.

Тому в системах з великою масою, крутним моментом або неосьовою передачею сили слід застосовувати направляючі, направляючі вузли, циліндри з направляючими або окремі лінійні системи. Крива Стрібека нагадує, що саме по собі підвищення тиску не усуває причину проблеми. Воно може лише маскувати симптоми, одночасно збільшуючи навантаження на фрикційні елементи.

Як проектувати пневматичну систему з урахуванням тертя?

Професійне проектування пневматичної системи повинно включати не тільки розрахунок сили приводу, але й аналіз умов руху. Варто врахувати:

підбір приводу з відповідним запасом сили, але без зайвого перерозміру;
мінімізацію бічних навантажень;
правильне ведення робочого елемента;
підбір ущільнень відповідно до температури, швидкості та середовища;
якість фільтрації повітря;
рішення, чи система має працювати зі змащенням, чи без нього;
стабілізацію тиску за допомогою редукторів;
регулювання швидкості за допомогою дросельно-зворотних клапанів;
відповідний діаметр трубопроводів та з'єднувальних елементів;
контроль конденсату та забруднень.

У цій сфері особливо важливим є комплектування елементів з одного, цілісного технічного ланцюга: підготовка повітря, трубопроводи, з'єднувальні елементи, клапани, приводи та монтажні аксесуари повинні бути підібрані як система, а не як випадковий набір деталей. ПНЕВМАТ пропонує як компоненти, так і послуги, пов'язані з проектуванням та виконанням пневматичних установок, що дозволяє поєднувати підбір продуктів з аналізом умов роботи застосування.

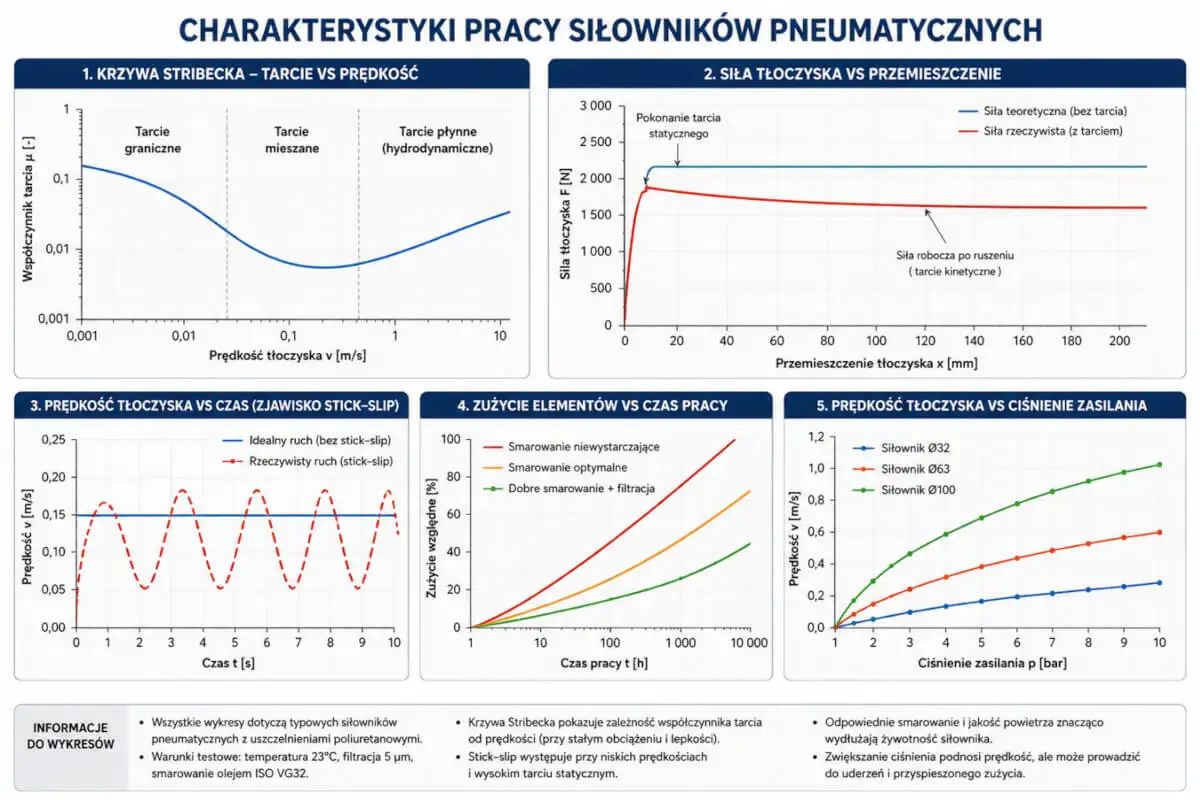

Комплекс графіків характеристик роботи пневмоциліндрів, включаючи криву Стрібека, ефект stick-slip та знос елементів

Промисловий приклад: привід у пакувальній машині

Уявімо собі привід, що виконує швидкий, повторюваний рух притискання в пакувальній машині. Протягом перших місяців система працює належним чином. Згодом оператор помічає, що притискання не завжди починається плавно. Підтримка руху збільшує тиск, що тимчасово допомагає, але через кілька тижнів з’являється удар у кінці ходу та нерівномірне притискання.

Аналіз за кривою Стрібека вказує на те, що система має проблеми в області граничного та змішаного тертя. Можливими причинами є забруднене повітря, вимита мастило, зношені ущільнення, бічне навантаження або неправильне регулювання швидкості. Рішенням не повинно бути лише подальше підвищення тиску. Краща процедура включає перевірку фільтрів, редуктора, змащення, стану приводу, осьового положення та налаштувань дросельних клапанів.
