Теория, формулы, применение и практика в контексте пневматических компонентов

Закон Гая-Люссака в системах промышленной пневматики

Пневматические системы являются основой многих современных промышленных установок — от производственной автоматики через сборочные линии до систем транспортировки и управления. Для инженера, проектирующего или обслуживающего пневматическую установку, необходимо знание основных физических законов, описывающих поведение сжатого воздуха. Одним из них является закон Гая-Люссака, играющий ключевую роль в понимании и контроле тепловых явлений в газовых системах.

Что такое закон Гая-Люссака?

Закон Гая-Люссака (также известный как II закон Гая-Люссака или изохорный закон) описывает взаимосвязь между давлением и температурой газа при постоянном объеме.

Математическая формула:

или иначе:

• p~T (при V = const)

Где:

• p – давление газа,
• T – абсолютная температура (в кельвинах),
• V – постоянный объем (неизменный, например, закрытый силовой привод),
• индексы 1 и 2 обозначают исходное и конечное состояния.

Физическое значение:

Если газ (например, сжатый воздух) нагревается в закрытом объеме, его давление возрастает пропорционально температуре. В пневматике это означает, что, например, неправильное охлаждение резервуара или трубопровода может привести к повышению давления выше безопасного уровня.

Закон Гая-Люссака в пневматической практике

Хотя классический закон Гая-Люссака касается идеального газа в закрытом объеме, его последствия можно наблюдать также в реальных пневматических системах, особенно там:

• воздух подвергается сжатию или расширению,
• рабочий объем временно постоянным (например, закрытый поршень в силовом цилиндре),
• происходят резкие изменения температуры (например, во время быстрого нагнетания),
• существуют разницы температур между средой и окружающей средой (например, зимой снаружи цеха).

Промышленные приложения, в которых наблюдается эффект Гая-Люссака

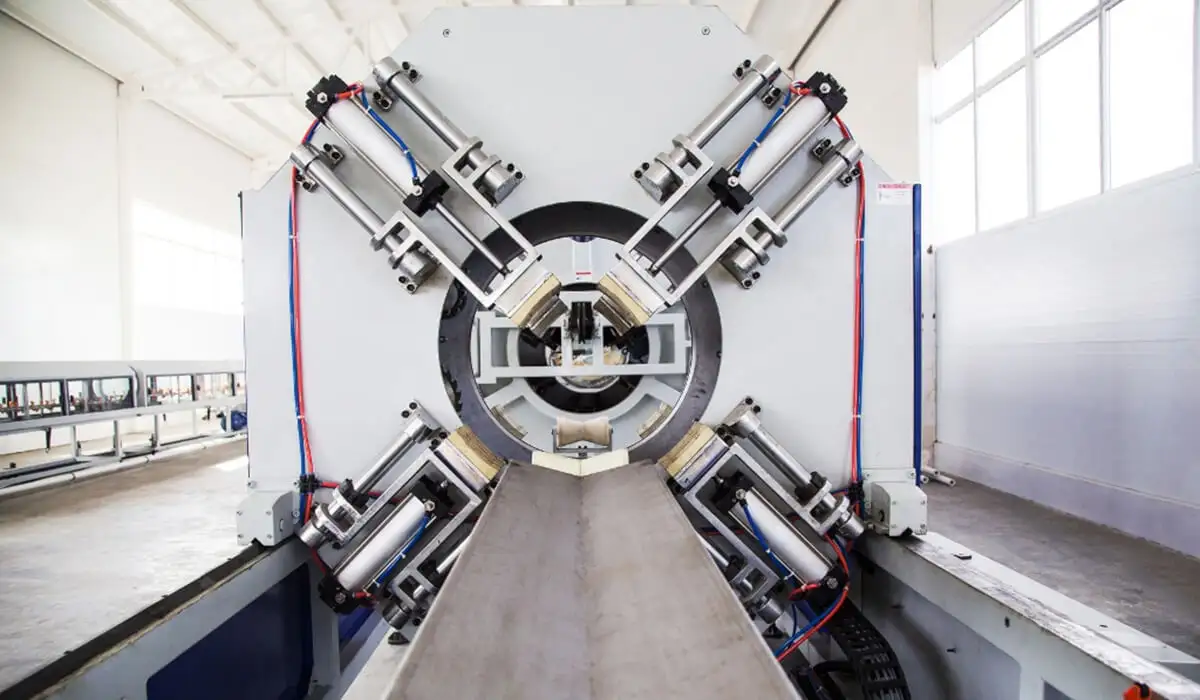

1. Пневматические цилиндры

Когда цилиндр выполняет движение и останавливается, а клапаны остаются закрытыми, воздух в камере не может перемещаться – объем постоянный. Если температура повышается (например, из-за нагревания элемента машиной), давление в камере растет – в соответствии с законом Гая-Люссака. Это может:

• нарушить положение поршня (даже при выключенном питании),
• привести к неконтролируемому перемещению.

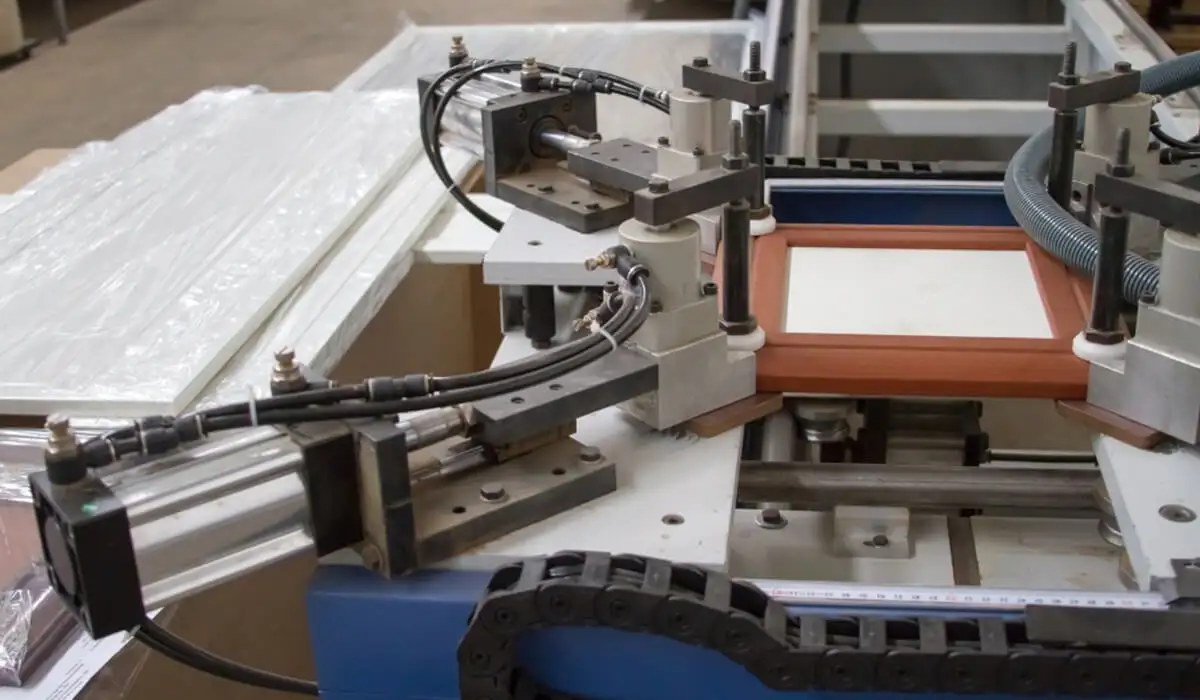

Тепловой эффект сжатого воздуха в силовых приводах

При работе пневматического силового привода воздух в его камерах часто подвергается кратковременному задержанию — например, когда распределительный клапан закрыт, а поршень ждет следующей команды. Если в это время температура повышается (например, из-за близости источников тепла, инфракрасного излучения или нагревания конструкции), в соответствии с законом Гая-Люссака:

• давление возрастает пропорционально температуре,
• может произойти неконтролируемое движение поршня или перегрузка уплотнений,
• в крайних случаях – выход из строя клапанов или повреждение цилиндра.

Поэтому в установках, подверженных значительным колебаниям температуры, используются выпускные клапаны или клапаны с функцией сброса избыточного давления.

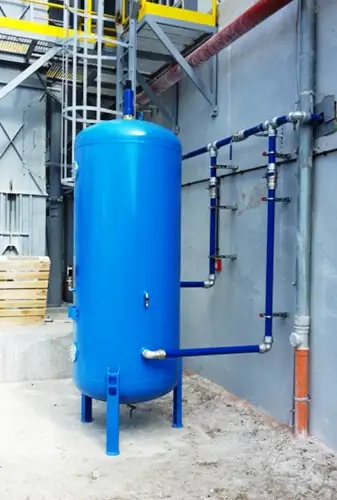

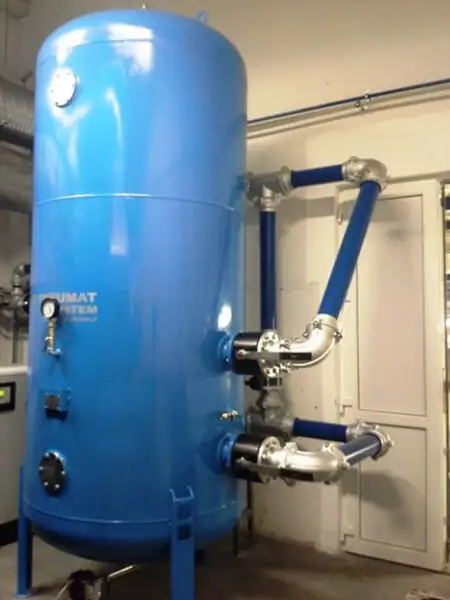

2. Резервуары для сжатого воздуха

Закрытые резервуары для хранения сжатого воздуха, особенно расположенные вблизи источников тепла, могут подвергаться повышению давления вместе с повышением температуры, требующей применения:

• предохранительных клапанов,
• датчиков температуры и давления,
• мониторинг условий окружающей среды.

Воздействие эффекта Гая-Люссака на размеры резервуаров

При проектировании резервуаров для сжатого воздуха следует учитывать влияние температуры окружающей среды на давление газа. Например:

Если резервуар объемом 300 литров заполнен до 8 бар при 20 °C, то при повышении температуры до 50 °C новое давление вычисляется следующим образом:

Это означает повышение давления почти на 0,8 бар, что может превысить допустимое давление резервуара, если не установить предохранительный клапан.

3. Системы охлаждения и нагревания

Системы транспортировки сжатого воздуха через различные температурные зоны (например через печь, зону замораживания, внешний цех) подвергаются динамическим изменениям температуры → это влияет на изменения давления, потока и точность работы системы.

Продукты ПНЕВМАТ, поддерживающие управление давлением и температурой

Пневматические цилиндры

Компания ПНЕВМАТ предлагает широкий выбор цилиндров, соответствующих стандартам ISO 15552, ISO 6432, а также компактным цилиндрам, которые:

• имеют соответствующую толерантность к изменениям температуры,
• доступны в версиях с поршнем из нержавеющей стали (для наружного применения),
• могут быть оснащены датчиками положения – важными для контроля неплановых перемещений, вызванных повышением давления.

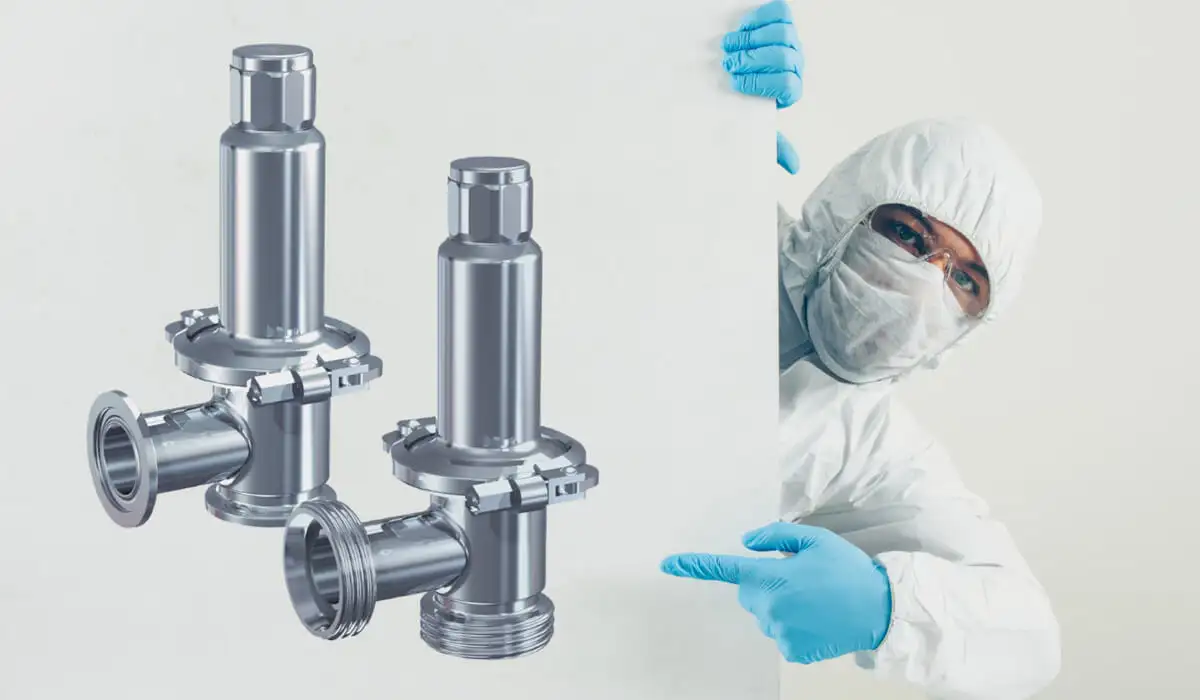

Предохранительные клапаны и редукторы

Закон Гей-Люссака показывает, что повышение температуры является потенциальным повышением давления, поэтому в ассортименте ПНЕВМАТ есть:

• редукторы давления с компенсацией температуры,
• предохранительные клапаны

• перепускные и напорные клапаны,
• датчики давления с аналоговым и цифровым выходом.

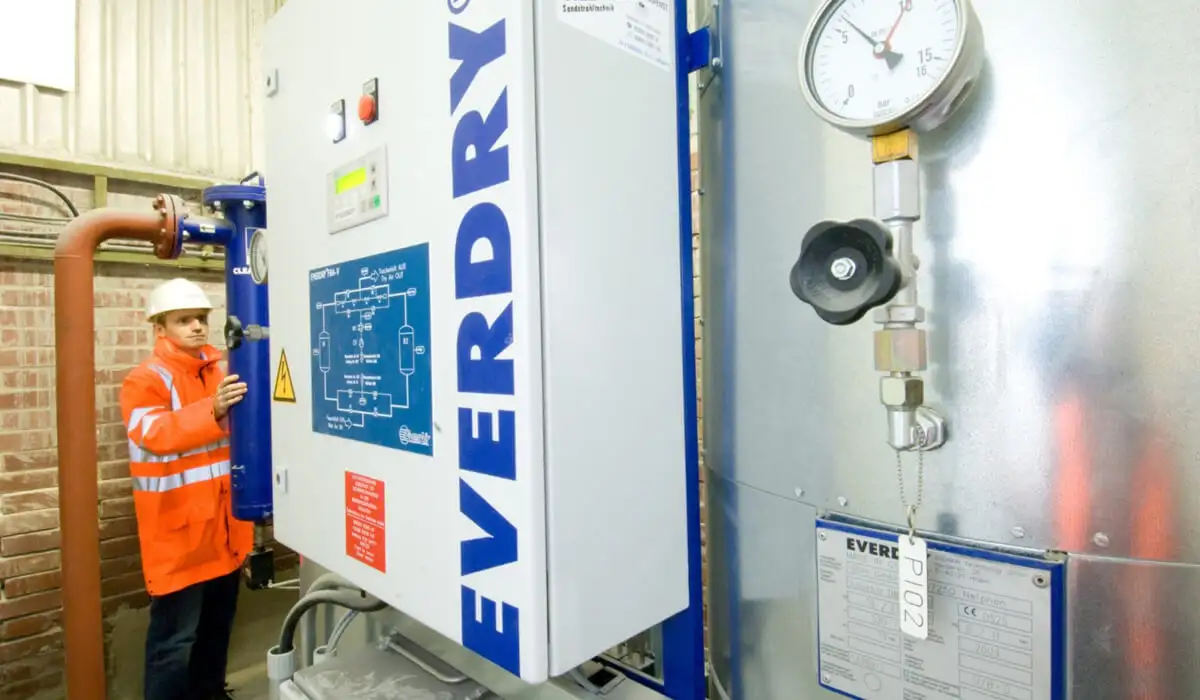

Фильтры, осушители, контроллеры

Изменения температуры также влияют на конденсацию – при резком понижению температуры может выпадать влага. ПНЕВМАТ предлагает:

• охладители и адсорбционные осушители,
• предварительные фильтры и фильтры точной очистки,
• блоки подготовки воздуха (FRL) с автоматическими водоотводителями.

Промышленность	Значение закона Гей-Люссака
Автомобильная промышленность	Исполнительные механизмы в прессах и сборочных линиях, рабочая температура 25–80°C
Еда	Линии упаковки и запайки, где происходят термические циклы.
Логистика	Системы захвата и перемещения в условиях переменной температуры (склады, внешние пандусы)
Тяжелая промышленность	Пневматические агрегаты на металлургических заводах, литейных цехах и покрасочных мастерских.
Энергетика	Пневматические приводные системы на электростанциях – в зонах с большими колебаниями температуры.

Как ограничить отрицательные последствия эффекта Гая-Люссака?

1. Используйте арматуру, компенсирующую изменения температуры – редукторы и пропорциональные клапаны.
2. Подбирайте компоненты в соответствии с условиями окружающей среды – приводы с высоким диапазоном температур.
3. Контролируйте давление и температуру – используя датчики и пресостаты.
4. Используйте предохранительные клапаны – особенно в резервуарах и закрытых участках.
5. Изолируйте системы, подверженные сильным температурным изменениям – физически или путем изменения расположения.

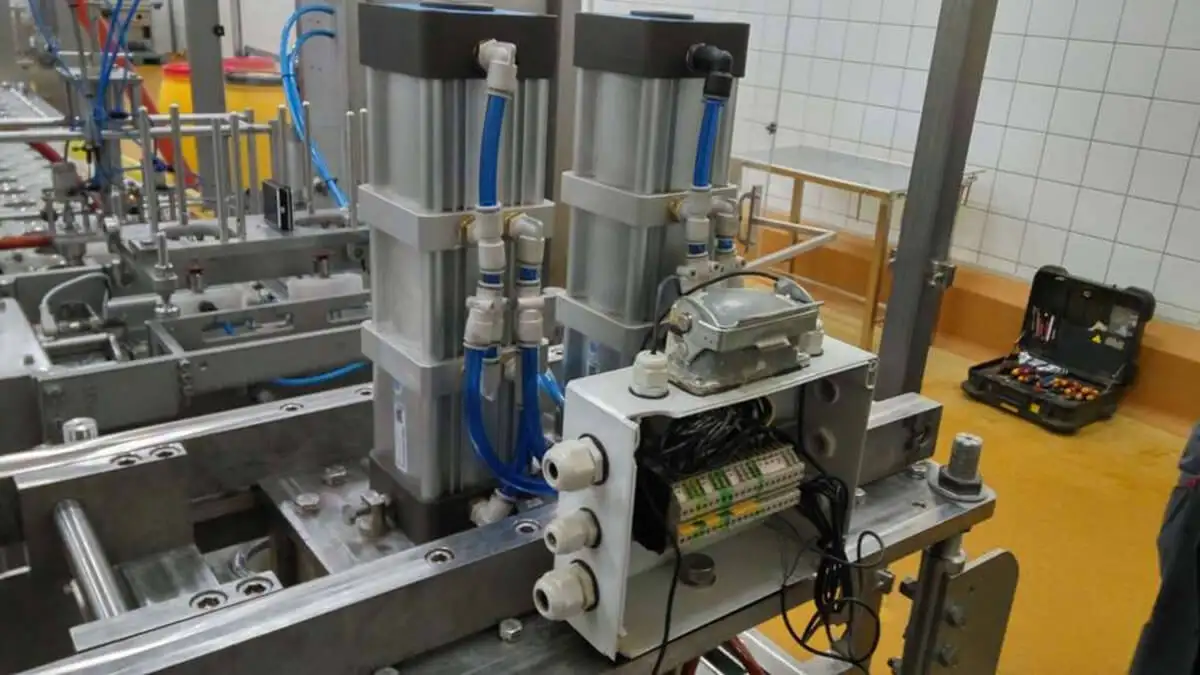

Пример по практике: Линия упаковки на молокоперерабатывающем заводе

Проблема:

На производственном предприятии наблюдалось нерегулярное функционирование цилиндров на линии сварки картонных упаковок с молоком. Диагностика выявила:

• случайные смещения поршня при отсутствии сигнала,
• незначительные истоки,
• повышение давления в камерах после остановки машины.

Анализ:

Причиной было действие закона Гайя-Люссака – линия находилась в солнечной части цеха, а температура воздуха в закрытых камерах повышалась на 15–20 °C. Это приводило к увеличению давления даже на 0,7 бара при отсутствии оттока воздуха.

Решение:

• были применены цилиндры с вентиляцией и демпфированием,
• были добавлены перепускные клапаны и датчики температуры,
• была перепроектирована зона – с ее тепловой изоляцией.

Результат:

Устранение неисправностей и повышение надежности процесса упаковки.
