Пневматичні системи є основою багатьох сучасних промислових установок — від виробничої автоматики, через складальні лінії, до систем транспортування та управління. Для інженера, який проектує або обслуговує пневматичну установку, необхідне знання основних фізичних законів, що описують поведінку стисненого повітря. Одним з них є закон Гая-Люссака, який відіграє ключову роль у розумінні та контролі теплових явищ у газових системах.

Манометр для вимірювання тиску в пневматичній системі на фоні технічного креслення, що ілюструє роботу закону Гая-Люссака

Що таке закон Гая-Люссака?

Закон Гая-Люссака (також відомий як II закон Гая-Люссака або ізохоричний закон) описує взаємозв'язок між тиском і температурою газу при постійному об'ємі.

Математична формула:

Математична формула закону Гая-Люссака для ізохорного процесу, що описує залежність тиску від температури в пневматиці

або інакше:

p∼T (при V = const)

Де:

p – тиск газу,
T – абсолютна температура (в кельвінах),
V – постійний об'єм (незмінний, наприклад, закритий силовий привід),
індекси 1 і 2 позначають початковий і кінцевий стани.

Фізичне значення:

Якщо газ (наприклад, стиснене повітря) нагрівається в закритому об'ємі, його тиск зростає пропорційно до температури. У пневматиці це означає, що, наприклад, неправильне охолодження резервуара або трубопроводу може призвести до підвищення тиску вище безпечного рівня.

Закон Гая-Люссака в пневматичній практиці

Хоча класичний закон Гая-Люссака стосується ідеального газу в закритому об'ємі, його наслідки можна спостерігати також у реальних пневматичних системах, особливо там, де:

повітря піддається стисненню або розширенню,
робочий об'єм є тимчасово постійним (наприклад, закритий поршень у силовому циліндрі),
відбуваються різкі зміни температури (наприклад, під час швидкого нагнітання),
існують різниці температур між середовищем і навколишнім середовищем (наприклад, взимку зовні цеху).

Промислові застосування, в яких спостерігається ефект Гая-Люссака

1. Пневматичні циліндри

Коли циліндр виконує рух і зупиняється, а клапани залишаються закритими, повітря в камері не може переміщатися – об'єм є постійним. Якщо температура підвищується (наприклад, через нагрівання елемента машиною), тиск в камері зростає – відповідно до закону Гая-Люссака. Це може:

порушити положення поршня (навіть при вимкненому живленні),
призвести до неконтрольованого переміщення.

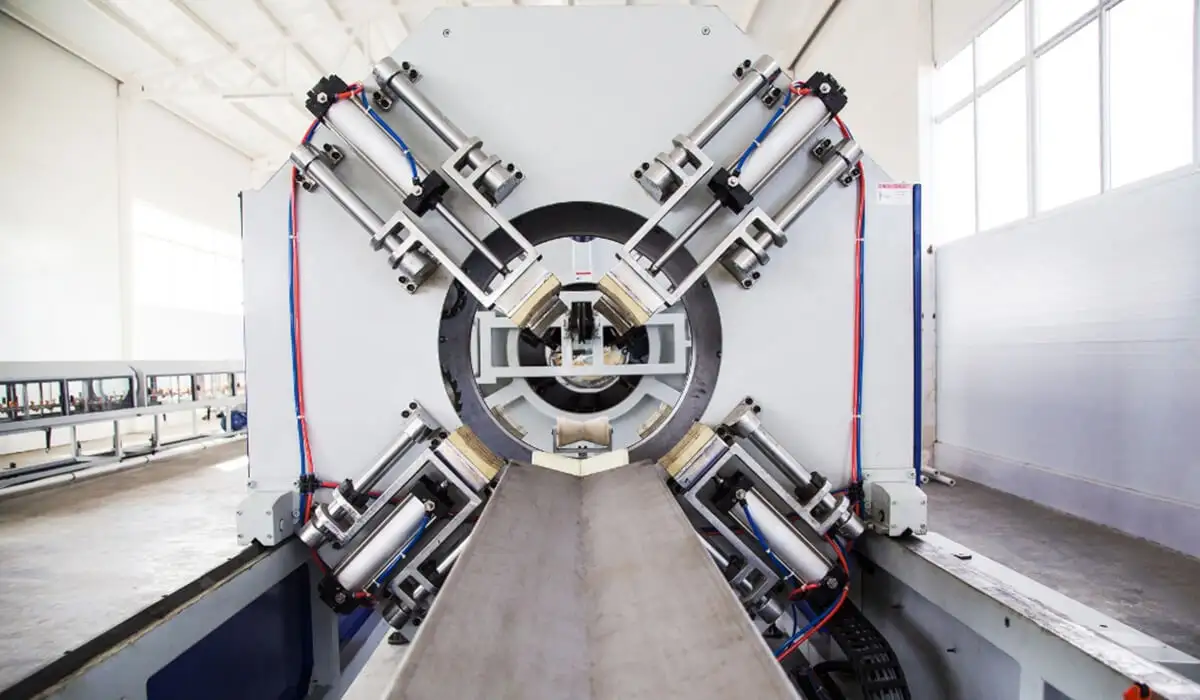

Робота пневматичних циліндрів у промисловій системі, де зміна температури впливає на тиск газу згідно із законом Гая-Люссака

Тепловий ефект стисненого повітря в силових приводах

Під час роботи пневматичного силового приводу повітря в його камерах часто піддається короткочасному затриманню — наприклад, коли розподільний клапан закритий, а поршень чекає на наступну команду. Якщо в цей час температура підвищується (наприклад, внаслідок близькості джерел тепла, інфрачервоного випромінювання або нагрівання конструкції), відповідно до закону Гая-Люссака:

тиск зростає пропорційно до температури,
може статися неконтрольований рух поршня або перевантаження ущільнень,
в крайніх випадках — вихід з ладу клапанів або пошкодження циліндра.

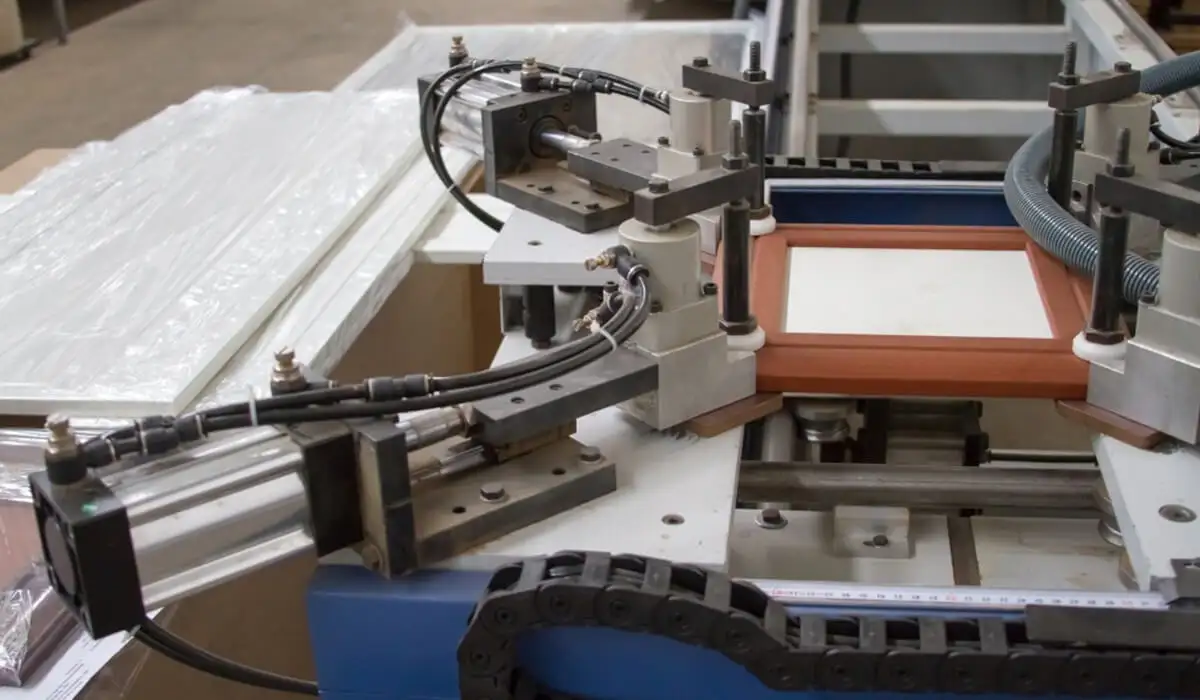

Пошкодження ущільнювача пневматичного фітинга на промисловому обладнанні внаслідок підвищення тиску за законом Гая-Люссака

Тому в установках, що піддаються значним коливанням температури, використовуються випускні клапани або клапани з функцією скидання надлишкового тиску.

2. Резервуари для стисненого повітря

Закриті резервуари для зберігання стисненого повітря, особливо розташовані поблизу джерел тепла, можуть зазнавати підвищення тиску разом із підвищенням температури, що вимагає застосування:

запобіжних клапанів,
датчиків температури та тиску,
моніторингу умов навколишнього середовища.

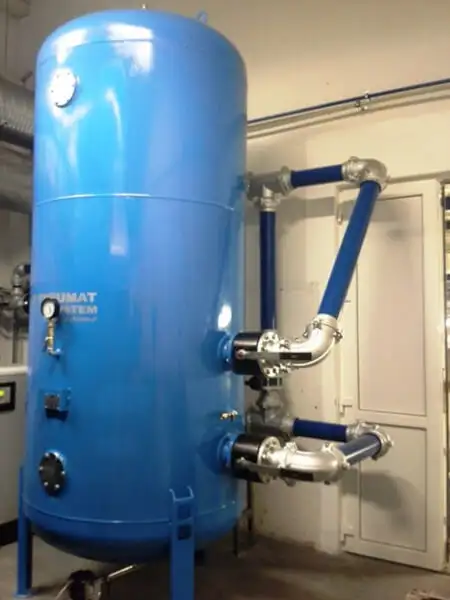

Вертикальний ресивер стисненого повітря в промисловій пневматичній системі, де діє закон Гая-Люссака

Вплив ефекту Гая-Люссака на розміри резервуарів

При проектуванні резервуарів для стисненого повітря варто враховувати вплив температури навколишнього середовища на тиск газу. Наприклад:

Якщо резервуар об'ємом 300 літрів заповнений до 8 бар при 20 °C, то в разі підвищення температури до 50 °C новий тиск обчислюється так:

Приклад розрахунку підвищення тиску в пневматичному резервуарі при зміні температури за законом Гая-Люссака

Це означає підвищення тиску майже на 0,8 бара, що може перевищити допустимий тиск резервуара, якщо не встановити запобіжний клапан.

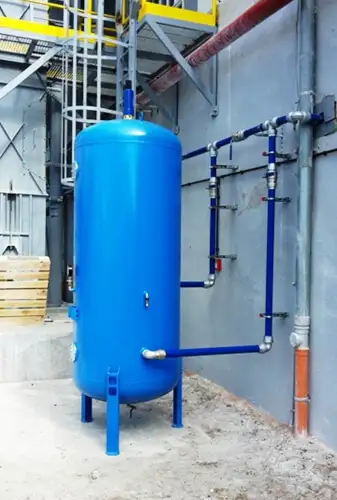

Промисловий повітряний ресивер на відкритому повітрі, що демонструє ризик підвищення тиску через сонячне нагрівання згідно із законом Гая-Люссака

3. Системи охолодження та нагрівання

Системи транспортування стисненого повітря через різні температурні зони (наприклад, через піч, зону заморожування, зовнішній цех) піддаються динамічним змінам температури → це впливає на зміни тиску, потоку та точність роботи системи.

Продукти ПНЕВМАТ, що підтримують управління тиском і температурою

Пневматичні циліндри

Компанія ПНЕВМАТ пропонує широкий вибір циліндрів, що відповідають стандартам ISO 15552, ISO 6432, а також компактних циліндрів, які:

мають відповідну толерантність до змін температури,
доступні у версіях з поршнем із нержавіючої сталі (для зовнішнього застосування),
можуть бути оснащені датчиками положення – важливими для контролю непланових переміщень, спричинених підвищенням тиску.

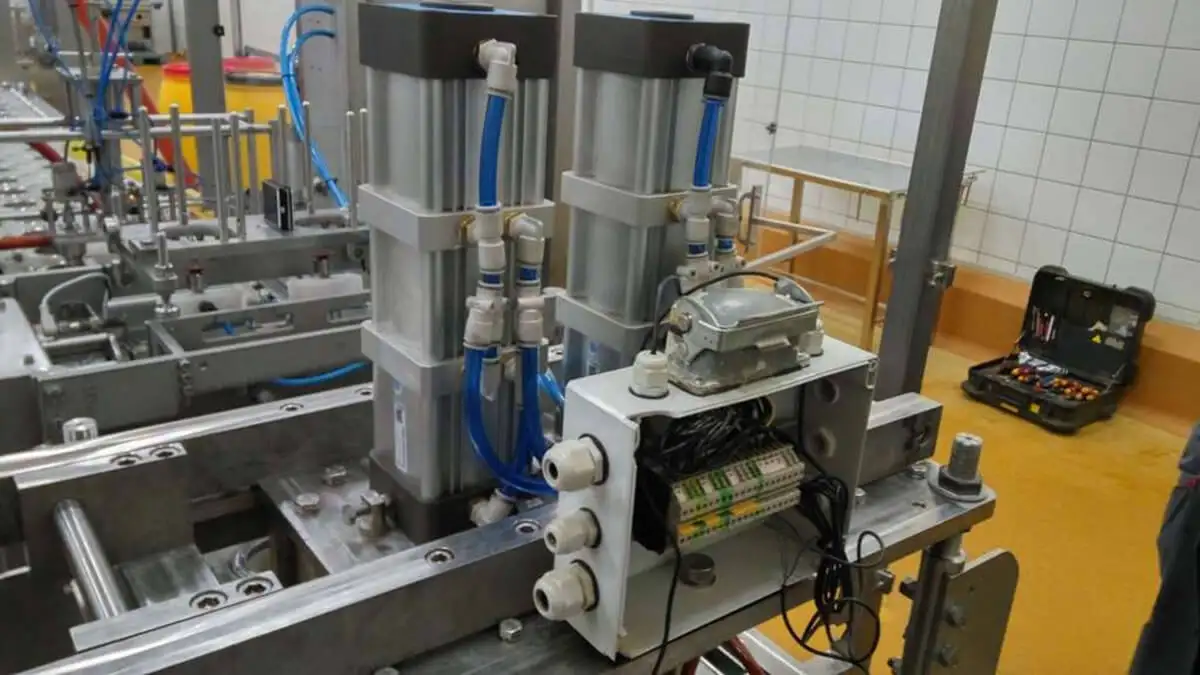

Пневматичні циліндри та блок управління на промисловому об'єкті, що демонструють застосування термодинамічних процесів у енергетиці

Запобіжні клапани та редуктори

Закон Гей-Люссака показує, що підвищення температури є потенційним підвищенням тиску, тому в асортименті ПНЕВМАТ є:

редуктори тиску з компенсацією температури,
запобіжні клапани

Запобіжний клапан у розрізі для захисту пневматичних систем від надлишкового тиску згідно із законом Гая-Люссака

перепускні та напірні клапани,
датчики тиску з аналоговим та цифровим виходом.

Фільтри, осушувачі, контролери

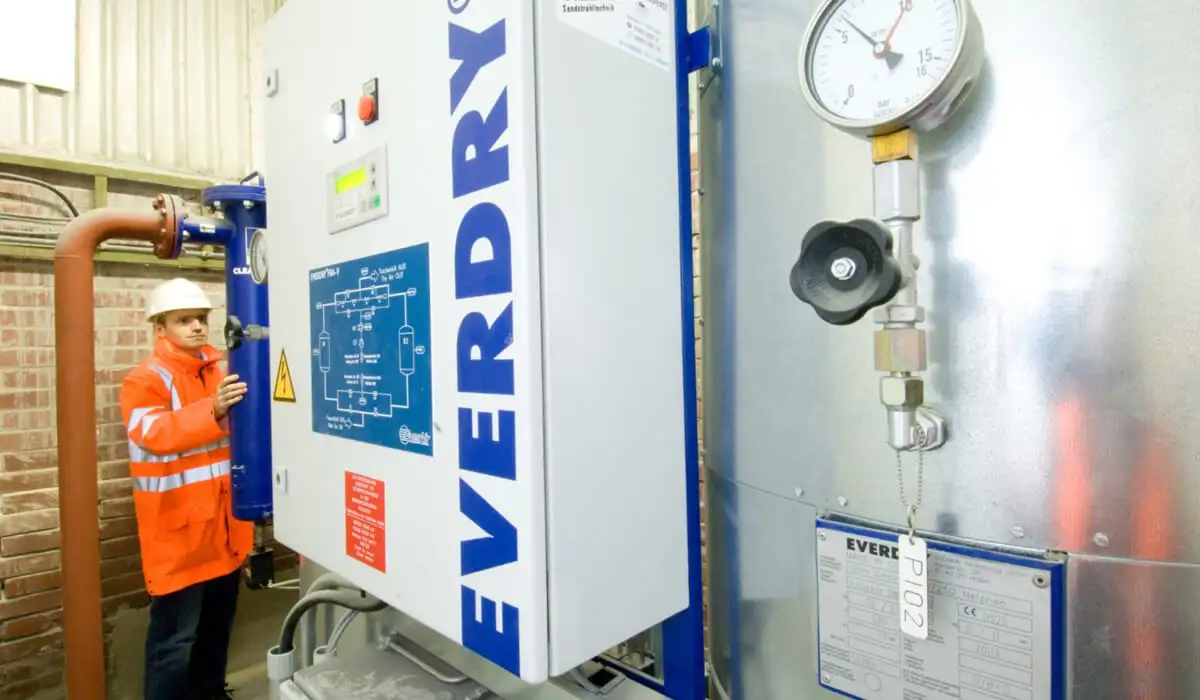

Рефрижераторний осушувач стисненого повітря в промисловій системі для запобігання конденсації та стабілізації тиску

Зміни температури також впливають на конденсацію – при різкому зниженні температури може випадати волога. ПНЕВМАТ пропонує:

охолоджувачі та адсорбційні осушувачі,
попередні фільтри та фільтри точного очищення,
блоки підготовки повітря (FRL) з автоматичними водовідвідниками.

Промисловість	Важливість закону Гей-Люссака
Автомобільна промисловість	Приводи в пресах та складальних лініях, робоча температура 25–80°C
Їжа	Лінії пакування та герметизації, де відбуваються термічні цикли
Логістика	Системи комплектування та розміщення за умов змінної температури (склади, зовнішні рампи)
Важка промисловість	Пневматичні агрегати на сталеливарних заводах, ливарних заводах та фарбувальних цехах
Енергетика	Пневматичні приводні системи на електростанціях – у зонах зі значними коливаннями температури

Як обмежити негативні наслідки ефекту Гая-Люссака?

Використовуйте арматуру, що компенсує зміни температури – редуктори та пропорційні клапани.
Підбирайте компоненти відповідно до умов навколишнього середовища – приводи з високим діапазоном температур.
Контролюйте тиск і температуру – використовуючи датчики і пресостати.
Використовуйте запобіжні клапани – особливо в резервуарах і закритих ділянках.
Ізолюйте системи, що піддаються сильним температурним змінам – фізично або шляхом зміни розташування.

Приклад з практики: Лінія пакування на молокопереробному заводі

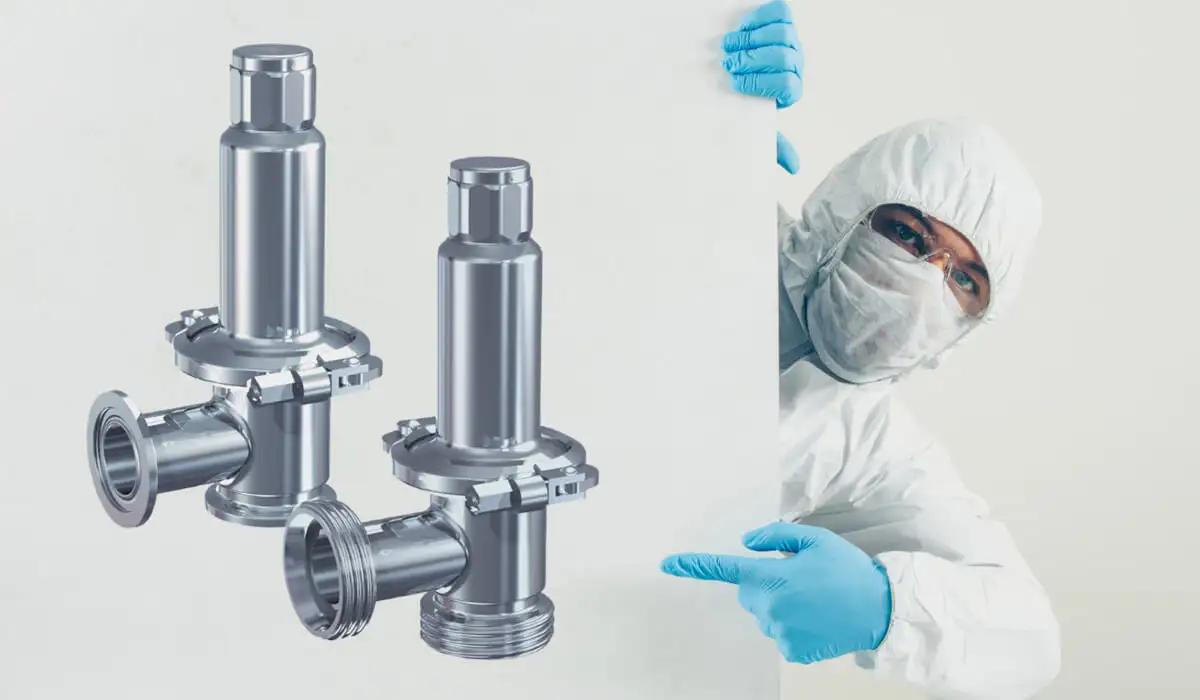

Запірна арматура та клапани для скидання тиску в пневмосистемах як рішення для стабілізації процесів за законом Гая-Люссака

Проблема:

На виробничому підприємстві спостерігалося нерегулярне функціонування циліндрів на лінії зварювання картонних упаковок з молоком. Діагностика виявила:

випадкові зміщення поршня при відсутності сигналу,
незначні витоки,
підвищення тиску в камерах після зупинки машини.

Аналіз:

Причиною була дія закону Гая-Люссака – лінія знаходилася в сонячній частині цеху, а температура повітря в закритих камерах підвищувалася на 15–20 °C. Це призводило до підвищення тиску навіть на 0,7 бара при відсутності відтоку повітря.

Рішення:
