Установка електролізу лужної води – роль клапанів в електролізері

Електроліз води, водню – запобіжні клапани у виробництві відновлюваної енергії

Індустріалізація електролізу води в Німеччині має прискорити реалізацію проекту «Електроліз, вироблений у Баден-Вюртемберзі». Особливо в контексті зростаючої обізнаності про необхідність реалізації Паризьких цілей у сфері захисту клімату та зростаючого тиску на дії, необхідно якомога швидше розробити нові, вигідні в довгостроковій перспективі можливості для економіки, особливо для промислових підприємств. Ключовою технологією тут є електроліз води. Він дозволяє виробляти водень з води та електроенергії, допомагаючи таким чином збалансувати коливання в постачанні електроенергії з відновлюваних джерел. Відновлювана енергія може зберігатися і бути доступною для подальшого постачання у разі затишшя вітру або низької сонячної активності.

Також у цьому випадку Goetze є вашим партнером у сфері безпеки

Запобіжні клапани Goetze, виготовлені з нержавіючої сталі та бронзи, захищають як газову фазу, так і подачу води до електролізера від надмірного тиску. Завдяки виробництву без використання масла та мастила та сертифікації відповідно до ATEX, наші запобіжні клапани оптимально підходять для використання у водневих системах.

Електролізер класу MWel, виготовлений у Баден-Вюртемберзі

Як науково-дослідний інститут, орієнтований на промисловість, Центр досліджень сонячної енергії та водню Баден-Вюртемберга (ZSW) співпрацює з компаніями з інженерного сектору або виробниками компонентів, зокрема, над розвитком та розширенням місцевого водневого ландшафту.

Метою є виробництво серійного електролізера, головним чином шляхом створення регіональної вартості у вигляді компаній з Баден-Вюртембергу, щоб підкреслити та посилити майбутнє та конкурентоспроможність цих компаній.

Нинішній електролізер, також відомий як демонстратор, служить «презентацією електролізу», що дозволяє ініціювати передачу технології виробництва електролізу в країні з ключовими партнерами по всьому ланцюжку створення вартості. Завдяки співпраці з промисловістю прототипи та хороші концепції перетворюються на серійні продукти.

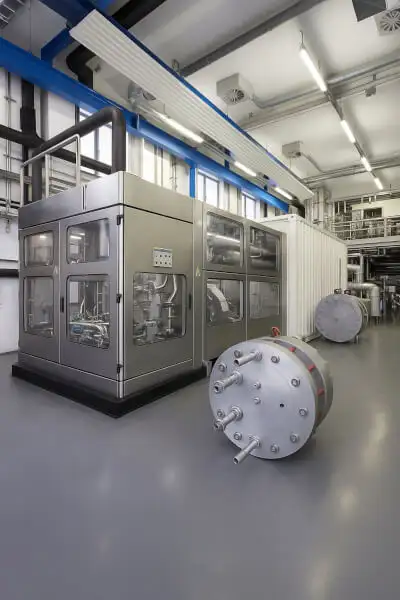

Виробництво водню - детальний опис демонстратора системи (електролізера)

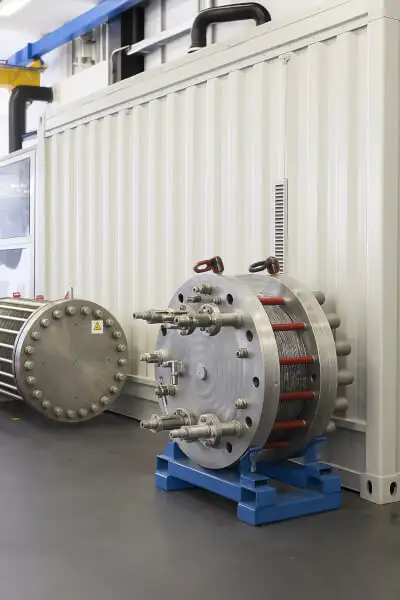

Демонстратором є установка для електролізу лужної води потужністю 1 МВт з 2 вертикальними електролізерами.

1. Надбудова контейнера ET і рами рослини
2. Встановлення всіх компонентів
3. Завершення маршруту трубопроводу лугу
4. Технологія газового процесу обробки
5. Структура підсистем

• охолодження
• постачання води VE
• азот
• пневматика

6. Інтеграція електричних підсистем

• випрямляч
• технологія вимірювання та контролю
• шафа управління та обладнання управління
• програмне забезпечення/PCS7

7. Випробування на герметичність, запуск підсистем
8. Дозвіл на експлуатацію (BetrSichV)
9. Декларація відповідності (маркування CE)

В електролізері використовуються наступні серії:

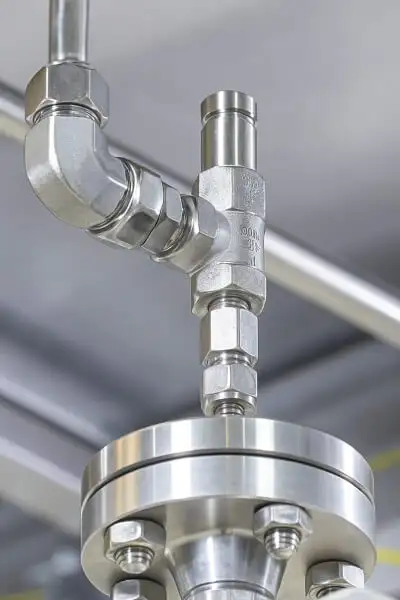

Серія 461: Кутовий запобіжний клапан з нержавіючої сталі з ущільненням з ПТФЕ був очищений від масла і мастила для використання за бажанням у поєднанні з воднем. Обладнаний цими характеристиками, клапан з нержавіючої сталі серії 461 захищає газову фазу електролізера. Для кисневих застосувань доступна спеціальна версія GOX (використання спеціальних матеріалів, включаючи виробництво без масла і мастила).

Серія 652: Кутовий запобіжний клапан серії 652 для води, виготовлений з бронзи, захищає подачу води до електролізера і тому використовується в рідкій фазі.

Оскільки вся система підпадає під дію директиви ATEX, було також вимагано приймання відповідно до ATEX для всіх встановлених запобіжних клапанів і додано відповідні сертифікати.
