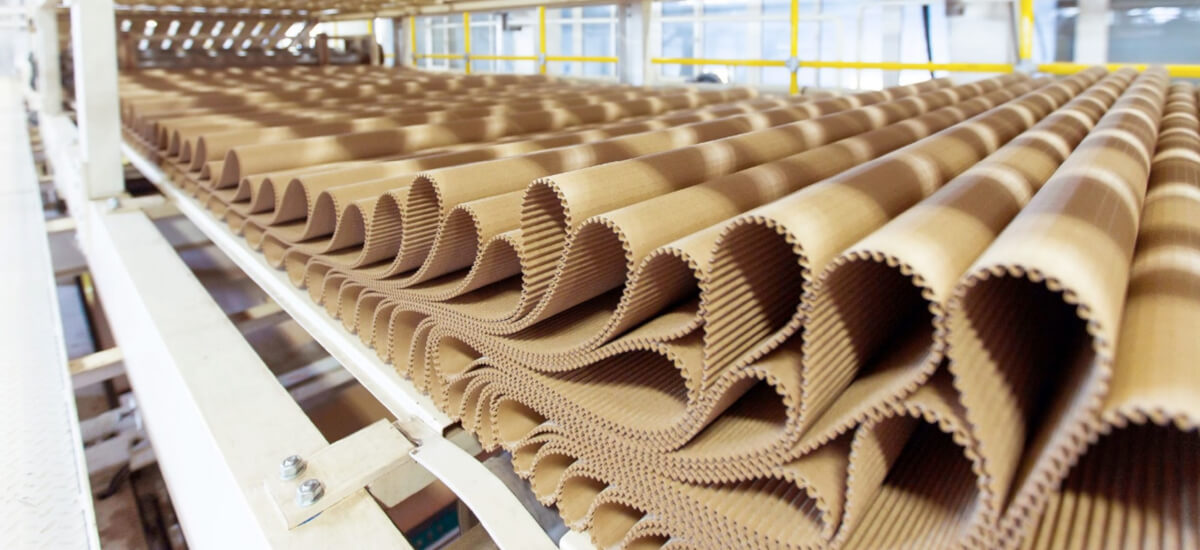

Мембранні насоси для гофрокартону в пакувальній промисловості

Використання мембранних насосів в пакувальній промисловості

Проблеми, які необхідно вирішити

• Зменшення витрат на технічне обслуговування.
• Зменшення споживання повітря.
• Надійна робота зі зменшенням часу простою.

Ось як ми впоралися з цим проектом!

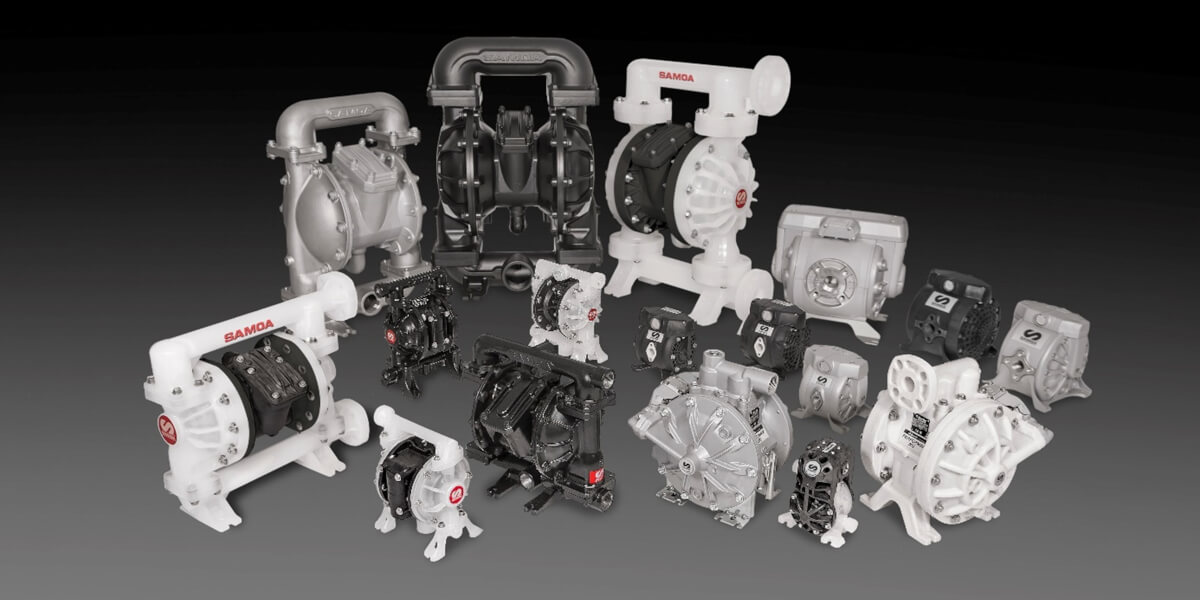

У цій ситуації ми порекомендували два різних мембранних насоси серії Universal Pivot: 1" насос UP10 і 3" насос UP30, обидва виготовлені з алюмінію. Крім того, були встановлені мембранні насоси 1/2" DF50 із серії DirectFlo, виготовлені з поліпропілену.

Мембранні насоси DF50 оснащені інноваційною технологією DirectFlo компанії SAMOA. Ця інноваційна конструкція з цілісною рідинною секцією забезпечує роботу без витоків, надає пріоритет швидкому і простому технічному обслуговуванню, мінімізує час простою і оптимізує продуктивність. Відсутність колекторів забезпечує надзвичайно компактну конструкцію, що робить його компактним вибором для різноманітних застосувань.

Мембранні насоси Samoa оснащені інноваційним безфрикційним повітряним клапаном, який підвищує ефективність потоку, забезпечуючи більш плавну і ламінарну роботу зі зниженою пульсацією і вібрацією. Швидка заміна повітряного клапана мінімізує споживання повітря та підвищує енергоефективність. Виняткова продуктивність цих насосів свідчить про їхню надійність, оскільки вони працюють без засмічень і обмерзання. Їх універсально сумісна конструкція відповідає розмірам основних конкурентів, що дозволяє безперешкодно здійснювати пряму заміну.

Рішення

Насоси Samoa виявилися дуже успішними для кінцевого споживача, що значною мірою можна пояснити їхньою енергоефективною конструкцією повітряного клапана. Насправді, мембранний насос SAMOA UP10 є більш ефективним, а випробування на місці показали, що він використовує на 80% менше повітря, ніж насоси конкурентів. Проаналізувавши фактичні дані про споживання повітря на заводі, було виявлено, що використання мембранних насосів SAMOA може заощадити користувачеві близько 99 000 фунтів стерлінгів (116 087,4 євро) на рік.

Крім того, відсутність будь-яких проблем або збоїв у роботі наших насосів протягом більш ніж 50 днів після заміни підкреслює їх міцну конструкцію і високоякісні компоненти. Це не тільки доводить їхню надійність, але й означає значне скорочення часу простою та пов'язаних з ним витрат на обслуговування завдяки спрощеній конструкції картриджа повітряного клапана та меншій кількості компонентів насоса.

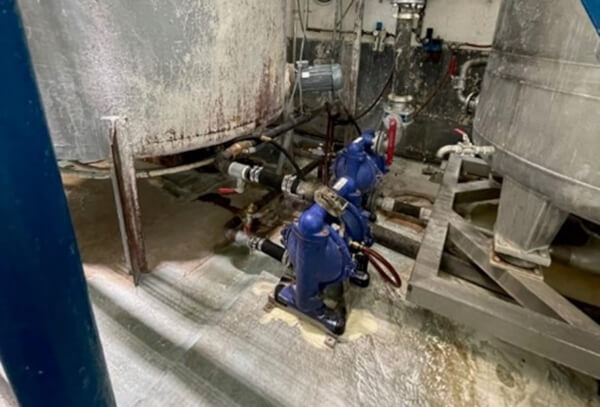

Перекачування клею на картонній фабриці - мембранний насос UP20 в дії

Провідний європейський виробник відкритого гофрованого картону довірився мембранним насосам SAMOA для перекачування клею під час виробничого процесу. Маючи понад 30 заводів і 4 000 співробітників, ця відома компанія виробляє всі види відкритого гофрованого картону, включаючи жиростійкий, водонепроникний або самоклеючий.

Після випробування насосів двох конкуруючих брендів для перекачування клею, відомого як клей для гофрокартону, компанія була незадоволена результатами. Виникли серйозні проблеми з утворенням льоду та пульсаціями, що могло означати повільну роботу пневматичного двигуна, перепади тиску і, таким чином, дороговартісну неефективність для компанії. Крім того, проблема пульсації збільшувала вібрації в трубах системи і могла навіть пошкодити рідину, що перекачується. Крім того, конкуренти не пропонували легкодоступних запасних частин.

Труднощі, з якими довелося зіткнутися:

• Перекачування високов'язких рідин.
• Забезпечення надійності та довговічності обладнання.
• Наявність запасних частин.
• Вирішення проблем, пов'язаних з утворенням льоду.

Ось як ми підійшли до цього проекту!

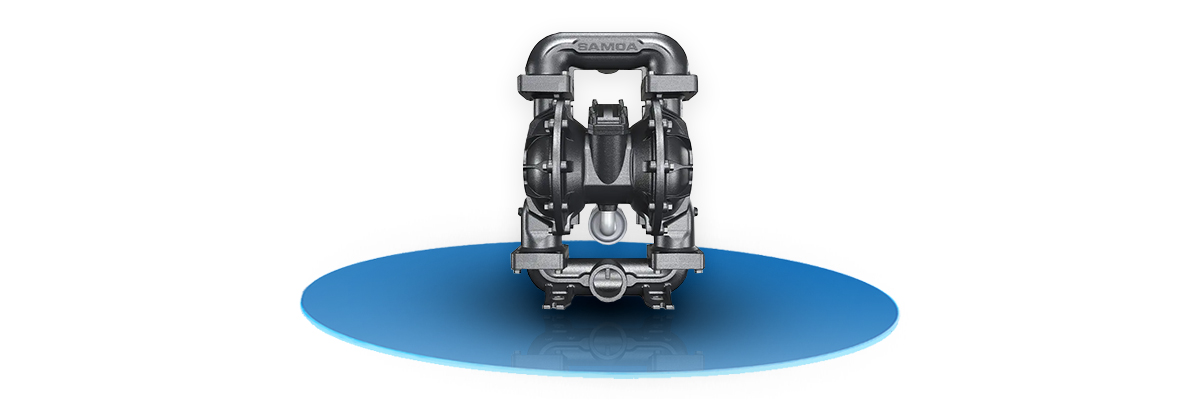

Для перекачування клею було встановлено 2-дюймовий пневматичний двомембранний насос серії SAMOA PIVOT, номер за каталогом UP20A-BFC-NNN (доступний за запитом). Центральний корпус і повітряні камери виготовлені з алюмінію, а рідинні камери і колектори - з ковкого чавуну. Всі деталі, що контактують з рідиною, виготовлені з нітрилу (Buna-N), який забезпечує відмінну стійкість до олив і мастил. Крім того, стійкість матеріалу насоса може бути налаштована відповідно до конкретних вимог застосування. Болтова конструкція насоса з продуктивністю 650 л/хв забезпечує оптимальне ущільнення для запобігання витоку.

Система розподілу повітря серії PIVOT має коротші та більші за розміром повітропроводи, які ефективно виводять повітря з камер в атмосферу, запобігаючи замерзанню. Її робота надійна і запобігає зупинці насоса. Обслуговування просте завдяки невеликій кількості деталей, а картриджна конструкція повітряного клапана спрощує монтаж.

Рішення

Після двох місяців безперервної роботи без проблем можна зробити висновок, що перехід з насоса конкурента на наш насос був успішним, оскільки клієнт дуже задоволений з наступних причин:

• Насос SAMOA UP20 вимагає меншої подачі повітря і використовує менше повітря, ніж насос конкурента, який був у них до цього, щоб забезпечити таку ж швидкість потоку. Це призводить до меншого зносу, довшого терміну служби рухомих частин насоса і меншого енергоспоживання насосів SAMOA порівняно з моделями конкурентів.

	SAMOA UP20	Модель конкурента
Тиск на вході	4,8 bar – 69,6 psi	6,2 bar – 90 psi
Витрата повітря	1897,9 л/хв – 66,4 scfm	2007,1 л/хв – 70,2 scfm



• Утворення льоду більше не відбувається, що значно підвищує надійність і ефективність.
• Мінімізація витрат на технічне обслуговування. Картридж повітряного клапана є ключовим компонентом для швидкого і простого обслуговування завдяки своїй інтелектуальній конструкції.
