Обладнання станцій очищення стічних вод — обладнання, приладдя, аксесуари

Обладнання очисних споруд — які пневматичні вироби використовуються на очисних спорудах?

Станція очищення стічних вод — це складний технологічний комплекс, у якому пневматичне управління відіграє абсолютно ключову роль, особливо там, де важливі надійність, простота конструкції, безпека роботи в агресивному середовищі та можливість автоматизації. Приводи, клапани, системи підготовки стисненого повітря, арматура, трубопроводи – це лише частина пневматичного «екосистеми», без якої сучасна очисна станція просто не зможе працювати належним чином. Нижче ви знайдете вичерпний технічний огляд пневматичних рішень, що застосовуються на очисних спорудах, з посиланням на пропозицію ПНЕВМАТ та практичними зауваженнями щодо експлуатації.

Чому пневматика на очисних спорудах?

У середовищі стічних вод умови роботи є складними:

• висока вологість та конденсація,
• хімічно агресивні середовища (H₂S, хлориди, дезінфікуючі засоби),
• потенційно вибухонебезпечна атмосфера (зони EX),
• часті зміни навантаження, безперервна робота 24/7,
• екологічні та законодавчі вимоги щодо надійності очищення.

Пневматика тут є природним вибором, оскільки:

• вона стійка до вологи та забруднень (у порівнянні, наприклад, з електричними приводами),
• забезпечує високу надійність та простоту конструкції,
• дозволяє безпечно застосовувати її у зонах вибухонебезпеки (відповідно підібрані компоненти ATEX),
• вона дозволяє точно керувати клапанами, заслінки та допоміжним обладнанням,
• вона відносно дешева в експлуатації та проста в обслуговуванні.

Основні сфери застосування пневматики на очисних спорудах

У середньостатистичній очисній станції стічних вод пневматичні вироби можна знайти, зокрема, у:

1. Системах аерації:

• керування повітряними клапанами до аераційних решіток,
• заслінки з пневматичними приводами,
• регулювальні клапани потоку повітря.

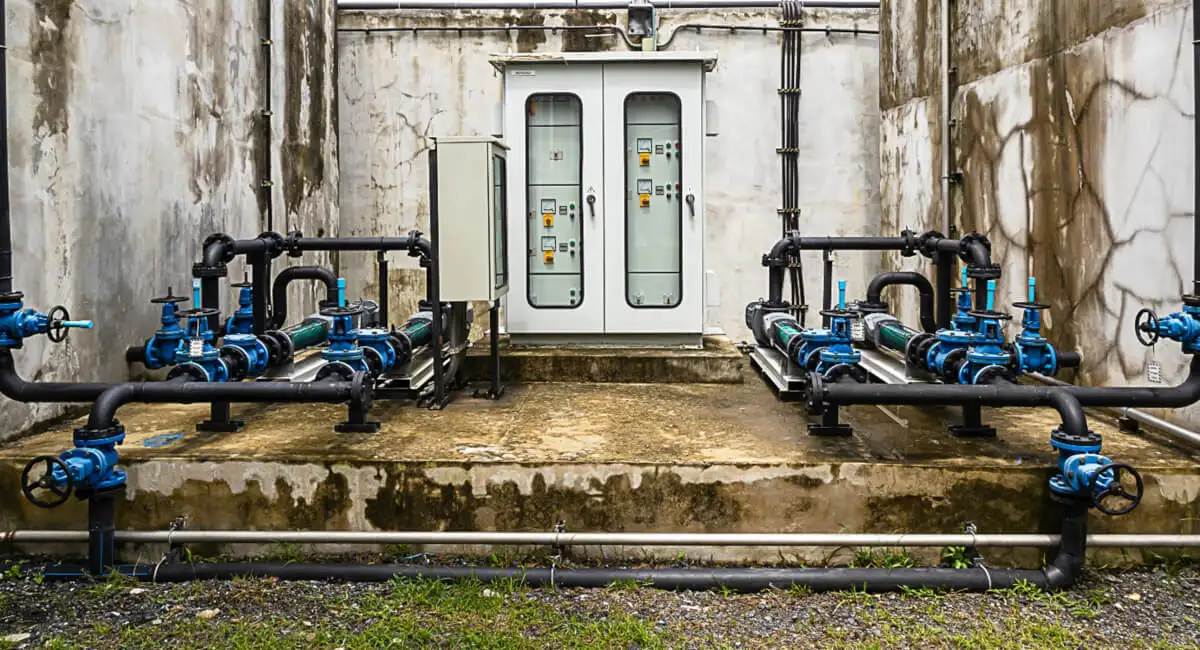

2. Каналізаційне та осадове обладнання:

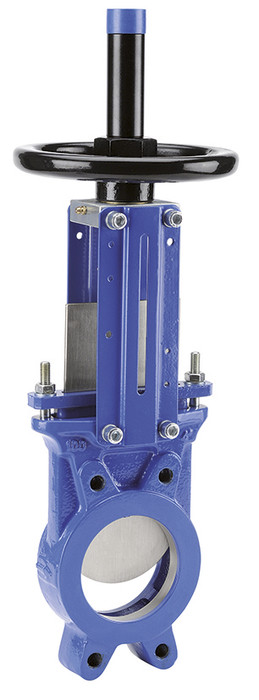

• ножові засувки з пневматичними приводами,
• міжфланцеві дросельні заслінки з приводами,
• дросельні та кульові засувки з пневматичним приводом.

3. Системи дозування хімікатів:

• дозувальні, кульові та мембранні клапани з приводами,
• керування пневмоциліндрами дозувальних насосів (наприклад, перемикання ліній).

4. Управління осадом:

• пневмоциліндри в стрічкових, шнекових та мішкових пресах (притиск, натяг стрічки),
• пневматичні системи в ущільнювачах, додаткових змішувачах, системах засувок.

5. Внутрішній транспорт та допоміжні механізми:

• пневматичні приводи в механічних решітках, піскоуловлювачах, скребках,
• приводи в оглядових люках, технічних дверях, запірних заслінки.

6. Автоматика та управління:

• клапанних островів та електромагнітних клапанів у шафах управління,
• елементів підготовки повітря, фільтрації, редукції та змащування,
• систем безпеки (швидке випускання повітря, блокування).

Для кожної з цих секцій можна підібрати спеціальні компоненти з асортименту ПНЕВМАТ , підібрані за матеріалом (нержавіюча сталь, пластмаси) та конструкцією відповідно до умов очисної станції.

Джерело стисненого повітря – серце пневматичної установки

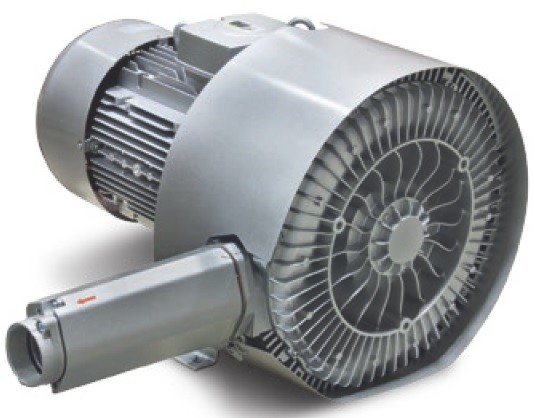

Компресори та станції стисненого повітря

У великих очисних спорудах стиснене повітря для автоматики зазвичай є окремою системою, паралельною або спільною з системою аерації, але з іншими параметрами (тиск, якість повітря). Зазвичай використовуються:

• гвинтові компресори,
• резервуари стисненого повітря,
• осушувачі (холодильні або адсорбційні),
• фільтри тонкого очищення (пилові, масляні),
• сепаратори конденсату.

Чому це важливо?

Забруднене або вологе повітря спричиняє:

• внутрішню корозію пневматичних елементів,
• забивання клапанів, зниження надійності,
• прискорений знос ущільнень приводів,
• аварії в найкритичніші моменти (наприклад, блокування зливного клапана).

ПНЕВМАТ постачає:

• елементи для обробки стисненого повітря (фільтри, осушувачі, сепаратори),
• резервуари та обладнання (запобіжcні клапани, манометри),
• арматуру для стисненого повітря, швидкороз'ємні з'єднання, трубопроводи.

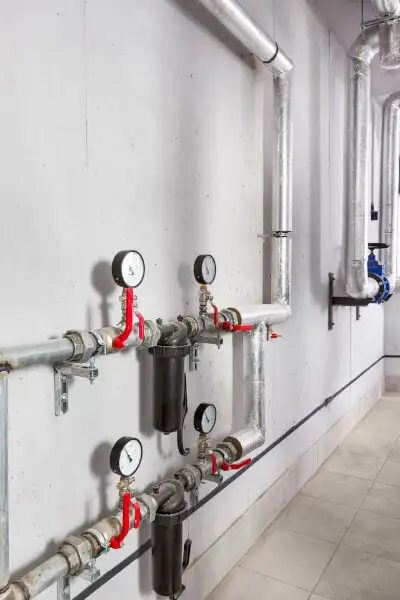

Підготовка повітря в технологічному ланцюзі

Безпосередньо перед споживачами (клапанними островами, приводами) встановлюються комплекти FRL:

• F — фільтр стисненого повітря (часто з осушувачем),
• R — редуктор тиску,
• L — мастильник (там, де виробник вимагає змащування).

На очисних спорудах часто застосовуються:

• фільтри з точністю 5–40 мкм,
• редуктори, що стабілізують робочий тиск (наприклад, 6 бар),
• сепаратори конденсату та автоматичні зливи.

З асортименту ПНЕВМАТ :

• модульні комплекти FRL у металевих та полімерних корпусах,
• версії з гліцериновими манометрами (краща стійкість до вібрацій),
• елементи підготовки повітря з підвищеною корозійною стійкістю.

Пневматичні приводи на очисних спорудах

Лінійні приводи ISO/стандартні

Використовуються практично скрізь, де потрібно:

• відкрити/закрити засувку,
• перемістити заслінку,
• натягувати стрічки пресів,
• запускати механізми в решітках, піскоуловлювачах, ущільнювачах.

Типові параметри:

• діаметр поршня від 32 до 125 мм,
• хід від кількох десятків до кількох сотень міліметрів,
• корпус з алюмінію, нержавіючої сталі або пластмаси, залежно від агресивності середовища.

Важливі характеристики для очисних споруд:

• поршневі штоки з нержавіючої сталі (наприклад, AISI 304/316),
• ущільнення, стійкі до хімічних речовин та температури,
• можливість використання приводів з підвищеним ступенем захисту (кожухи, мембранні захисні кожухи штока),
• кінцева амортизація (зменшення ударів у крайніх положеннях).

ПНЕВМАТ  пропонує:

• циліндри ISO (зокрема ISO 15552, 6432),
• циліндри з нержавіючої сталі для роботи у вологому та агресивному середовищі,
• монтажні аксесуари (кронштейни, шарніри, поворотні підшипники).

Безпоршневі циліндри та спеціальні циліндри

Застосовуються там, де потрібні:

• великий хід при обмеженому просторі,
• переміщення елементів уздовж резервуарів, жолобів, конвеєрів.

Приклади застосування:

• переміщення засувок, візків, елементів скребків,
• автоматичне керування оглядовими люками великої довжини.

ПНЕВМАТ  пропонує безпоршневі приводи (наприклад, з магнітним приводом), спеціальні версії, компактні приводи для обмеженого простору.

Поворотні приводи та приводи для арматури

Для керування:

• міжфланцевими дросельними клапанами,
• кульовими клапанами,
• дросельними клапанами, застосовуються поворотні приводи (на чверть обороту, 90°).

Вимоги:

• високий крутний момент при помірному тиску,
• стійкість до впливу зовнішнього середовища (IP, корозійна стійкість),
• можливість встановлення кінцевих позицій, датчиків, кінцевих вимикачів,
• можливість підключення до систем управління (4–20 мА, AS-i, PROFINET – через сигнальні модулі та клапанних острівці).

ПНЕВМАТ постачає:

• поворотні приводи (зубчасті, маятникові),
• пневматичні приводи для арматури в комплекті з клапанами (комплекти: привід + дросель/кульовий клапан),
• крайні коробки, клапани та з'єднувальні елементи.

Електромагнітні клапани, клапанних острівці та керуюча арматура

Електромагнітні клапани в системах очисних споруд

Це одні з найбільш навантажених елементів систем керування. Вони керують:

• рухом приводів,
• роботою поворотних приводів,
• перемиканням повітряних трактів у системах аерації.

Важливі параметри:

• тип дії: 3/2, 5/2, 5/3,
• живлення котушки: 24 В постійного струму (найчастіше), 230 В змінного струму,
• ступінь захисту котушки: IP65/IP67,
• стійкість до умов навколишнього середовища (вологість, сольовий туман),
• сумісність з повітрям, що містить конденсат (у разі недосконалого очищення).

ПНЕВМАТ пропонує:

• класичні електромагнітні клапани на рейку, з одинарними виходами,
• пластинчасті клапани та клапани на клапанних островах,
• клапани з підвищеною стійкістю, у тому числі конструкції з нержавіючої сталі та пластмас.

Клапанні острови

У центральних точках установки, особливо в розподільних шафах, переважають клапанні острови, які:

• об'єднують багато клапанів в одному блоці,
• спрощують прокладку кабелів (один комунікаційний кабель замість багатьох),
• часто мають комунікаційні магістралі (PROFIBUS, PROFINET, EtherNet/IP, AS-i),
• дозволяють діагностувати стан клапанів, виявляти несправності та сигналізувати про них.

Переваги на очисній станції:

• впорядкована установка,
• простіше розширення та обслуговування,
• скорочення часу простою (заміна окремих модулів).

ПНЕВМАТ пропонує:

• комплектні клапанних острівці відповідно до вимог контролера PLC,
• компоненти для шаф управління: швидкороз'ємні з'єднання, прохідні муфти, затискачі, з'єднувачі.

Пневматичні трубопроводи, з'єднувачі та фурнітура

У середовищі очисних споруд трубопроводи піддаються впливу:

• УФ-випромінювання (зовнішні установки),
• контакту зі стічними водами, хімікатами,
• механічних пошкоджень, вібрацій.

Тому застосовуються:

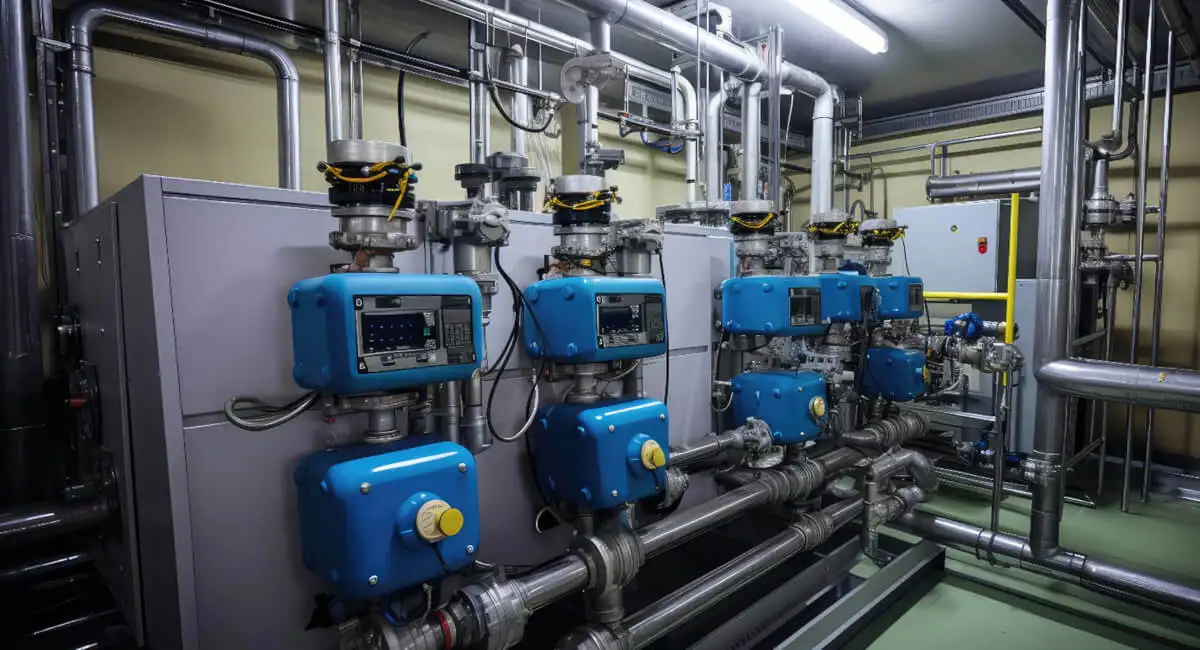

• поліуретанові (PU) шланги – гнучкі, стійкі до згинання,
• поліамідні (PA) шланги – підвищена стійкість до тиску та температури,
• шланги в оплетці – для більш складних умов, промислові шланги для стисненого повітря.

З'єднувальні елементи:

• швидкороз'ємні з'єднання,
• вставні з'єднувачі (PC, PL, PE, з конічною або циліндричною різьбою),
• з'єднувачі з нержавіючої сталі для зон з агресивним хімічним середовищем.

ПНЕВМАТ  пропонує:

• повний асортимент трубок, шлангів та фітингів для стисненого повітря,
• вироби з нержавіючої сталі та нікельованої латуні,
• багатожильні шланги (bundles) для зменшення заплутування трубок.

Пневматичні системи в окремих установках очисних споруд

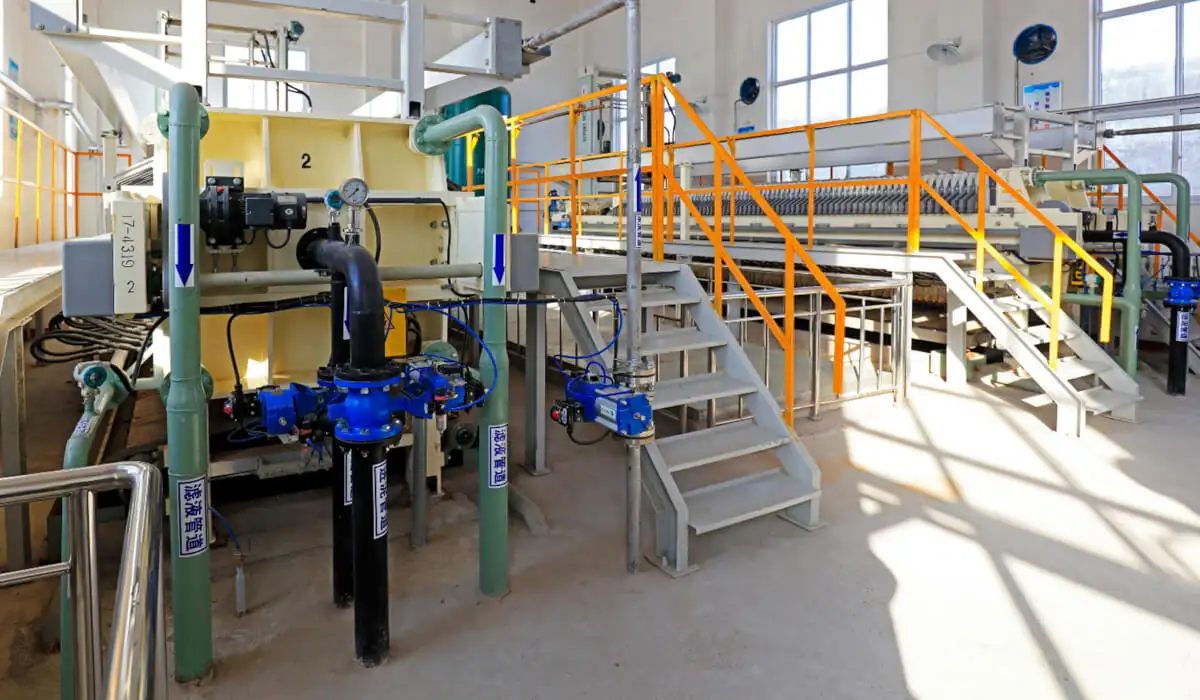

Механічні решітки та піскоуловлювачі

Елементи обладнання:

• приводи для відкриття/закриття засувок перед і за решіткою,
• приводи для натягування ланцюгів, знімальних важелів,
• приводи в механізмах промивання та зневоднення решіток,
• електромагнітні клапани, що керують робочими циклами.

Вимоги:

• стійкість до бризок стічних вод та шламу,
• стабільна робота в циклічному режимі (часте вмикання),
• можливість роботи на відкритому повітрі (низька температура, дощ).

Камери аерації та вторинні відстійники

Найчастіше застосовуються:

• поворотні приводи для повітряних заслінок (подача повітря з повітродувок/компресорів),
• приводи для засувок та заслінок стічних вод (керування потоком між камерами),
• регулювальні клапани з пневматичними приводами (точне регулювання подачі повітря до дифузорів)

Переваги:

• стабільні умови аерації активного мулу,
• можливість розширеного керування процесом (наприклад, за концентрацією кисню, навантаженням забруднюючих речовин).

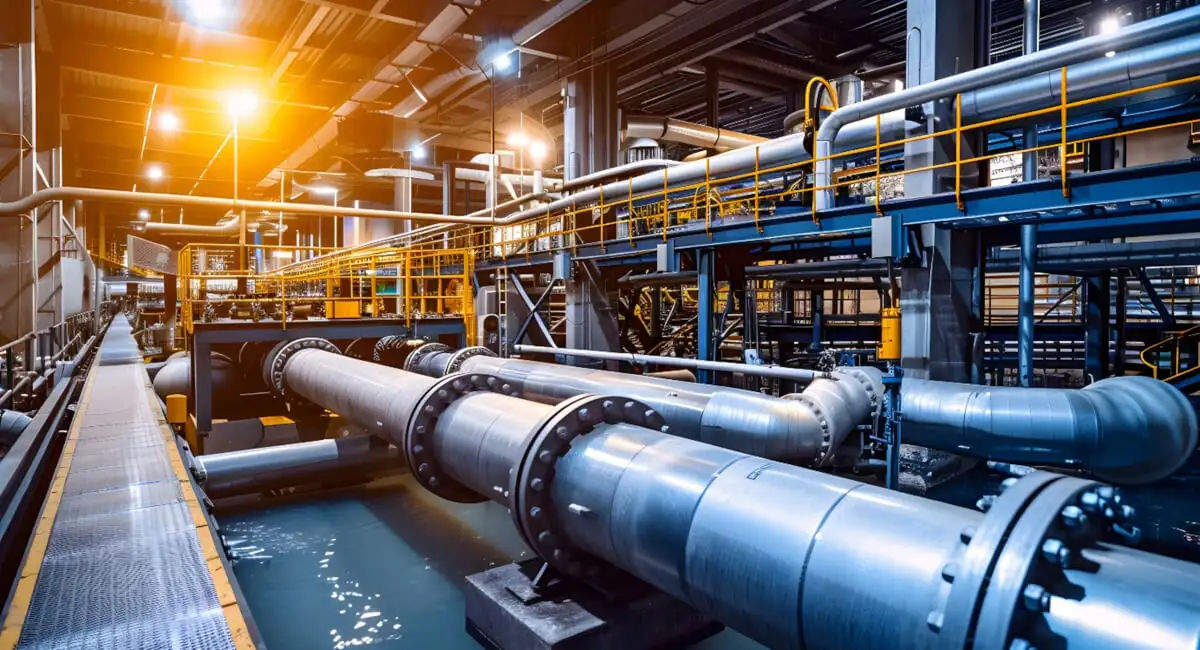

Управління осадом: згущення, зневоднення, гігієнізація

У стрічкових, шнекових пресах, центрифугах:

• приводи для притискання, натягування, позиціонування елементів преса,
• пневматичні клапани, що регулюють подачу стічних вод, поліелектроліту,
• клапани для випуску повітря, відсікаючі, запобіжні.

Вимоги:

• висока механічна міцність,
• стійкість до абразивного зносу (наявність піску, суспензій),
• простота обслуговування – можливість швидкої заміни приводу або клапана.

Пневматика, безпека та стандарти на очисних спорудах

На очисних спорудах дуже важливими є:

• безпека експлуатації,
• відповідність стандартам ATEX (у вибухонебезпечних зонах),
• функціональна безпека (у критичних системах — наприклад, відключення подачі стічних вод).

Пневматичні рішення, що забезпечують безпеку:

• запобіжні клапани та клапани швидкого випуску повітря – усувають ризик неконтрольованого руху приводу,
• системи пневматичної блокування – привід не виконає рух без виконання умов (наприклад, закрита кришка, згода від системи керування),

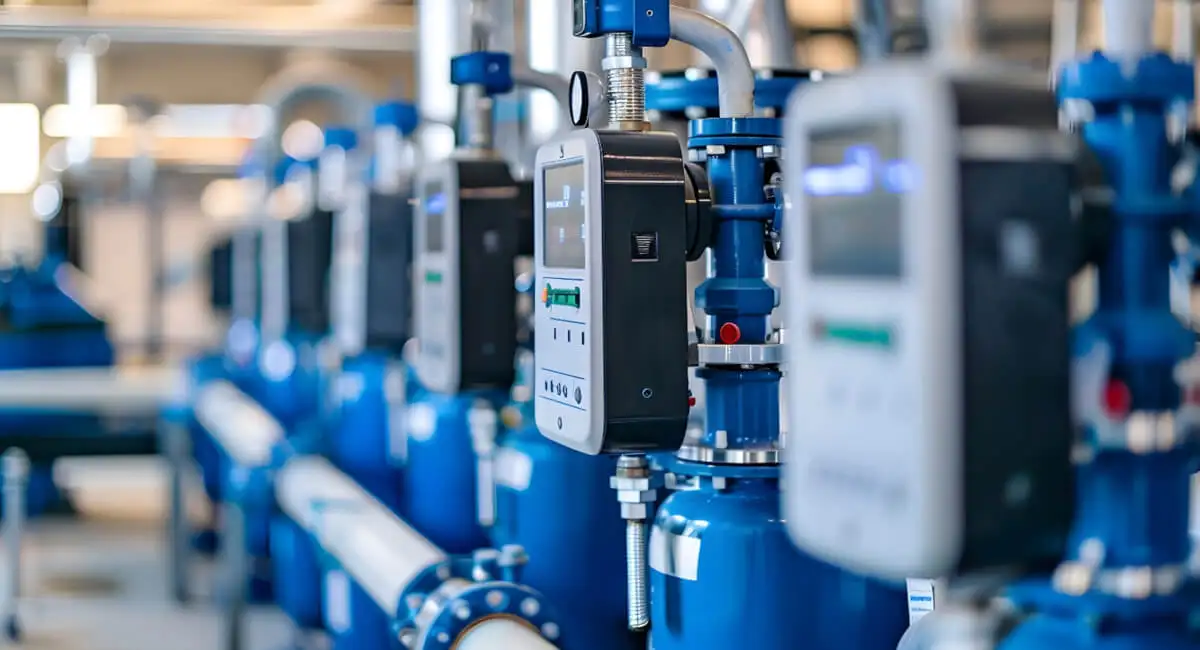

• компоненти з сертифікатами ATEX – клапани, котушки, корпуси.

ПНЕВМАТ допомагає:

• підібрати елементи, що відповідають вимогам стандартів,
• розробити системи з урахуванням функціональної безпеки,
• впровадити рішення, що відповідають заводським процедурам охорони праці.

Енергоефективність та оптимізація споживання стисненого повітря

Стиснене повітря є одним із найдорожчих енергоносіїв. На очисних спорудах доцільно:

1. Мінімізувати витоки:

• використовувати високоякісні з'єднувальні елементи та трубопроводи,
• періодично перевіряти установку (акустичні випробування, випробування під тиском),
• швидко усувати витоки.

2. Підбирати приводи та клапани відповідно до реальних потреб:

• відповідні діаметри приводів (без перерозмірування),
• клапани з пропускною здатністю, підібраною до робочих циклів.

3. Використовувати модульні системи підготовки повітря:

• багатоступенева фільтрація, правильний робочий тиск,
• уникнення «надлишкового тиску» – кожен 1 бар понад потреби призводить до збільшення споживання енергії.

4. Сегментація установки:

• закриття частин установки, коли вони не використовуються,
• застосування запірних клапанів для відключення цілих секцій.

ПНЕВМАТ пропонує:

• аудит установок стисненого повітря,
• підбір енергоефективних елементів, редукторів, клапанів,
• консультації з питань модернізації та оптимізації.

Проектування пневматичної системи на очисній станції — про що слід пам’ятати?

Під час проектування/модернізації пневматичної системи на очисній станції варто врахувати:

1. Умови експлуатації

• підбір матеріалів (нержавіюча сталь, пластмаси) для вологих/агресивних зон,
• ступінь захисту IP електричних пристроїв, розташованих поблизу.

2. Експлуатаційні умови

• безперервна робота проти циклічної роботи,
• частота вмикань приводів і клапанів,
• робочий тиск і якість стисненого повітря.

3. Доступ для обслуговування

• розташування елементів, що потребують обслуговування (клапани, фільтри),
• модульна конструкція – простота заміни компонентів,
• стандартизація (однакові типи клапанів у багатьох місцях).

4. Безпека та надійність

• резервування в ключових ланцюгах (наприклад, клапани в критичних системах),
• запобіжні клапани та системи швидкого випуску повітря,
• відповідність вимогам ATEX.

5. Інтеграція з системою управління

• відповідні інтерфейси з PLC/SCADA,
• можливість діагностики (зворотні сигнали від приводів, клапанних островів),
• реєстрація аварійних станів.

У цих сферах ПНЕВМАТ  може виступати не тільки як постачальник компонентів, але й як технічний партнер – від консультування, через підбір, аж до комплектації поставок та підтримки під час запуску.
