Обладнання сучасної столярної майстерні все рідше асоціюється виключно з пилками, фрезерними верстатами та ручним інструментом. Все більшу роль відіграє промислова пневматика — від живлення електроінструментів і автоматизації подачі матеріалу до відсмоктування стружки та систем безпеки. Добре спроектована система стисненого повітря в столярній майстерні – це не лише зручність, а насамперед продуктивність, безпека та нижчі експлуатаційні витрати.

У статті ми розглянемо, які пневматичні вироби є типовими для столярного цеху та яку роль у цій сфері відіграє компанія ПНЕВМАТ – виробник і дистриб'ютор рішень у галузі промислової пневматики, що проектує та виготовляє, зокрема, системи стисненого повітря для різних галузей.

Пневматика в столярній майстерні — навіщо столярній майстерні потрібне стиснене повітря?

У типовій столярній майстерні стиснене повітря використовується в кількох основних сферах:

• привід пневматичних інструментів (шліфувальні машини, шуруповерти, цвяхозабивачі, степлери, фарборозпилювачі),
• автоматизація верстатів та ліній обробки (приводи для подачі, притиску, позиціонування),
• системи притиску та позиціонування матеріалу на робочих столах, у пресах, затискачах
• транспортування та маніпулювання плитами, елементами фасадів, заготовками – також із використанням вакууму,
• видування, очищення та відсмоктування тирси / пилу із зони обробки,
• системи безпеки (наприклад, пневматичні блокування, гальма, відключення живлення в аварійних ситуаціях).

Все це вимагає правильно підібраних:

• джерел стисненого повітря (компресор / компресорна станція),
• системи розподілу повітря (пневматичні труби, шланги, точки відбору),
• обладнання для підготовки повітря (Фільтри стисненого повітря, редуктори, маслорозпилювач пневматичний),
• а також виконавчих компонентів (приводи, клапани, швидкороз'ємні з'єднання, шланги, елементи вакууму).

ПНЕВМАТ – як постачальник пневматичного обладнання для машин та інструментів, а також підрядник з монтажу систем стисненого повітря – здатний обслуговувати всі ці сфери за формулою «від проекту до сервісу».

Джерело стисненого повітря — серце столярної майстерні

Компресор для столярної майстерні

При виборі компресора слід враховувати:

• сумарну витрату повітря всіма інструментами та верстатами (л/хв, м³/год),
• профіль роботи: безперервна робота на великому підприємстві проти періодичної роботи в невеликій столярній майстерні,
• якість повітря (особливо важлива для лакофарбових цехів та прецизійних інструментів),
• розширення в майбутньому – запас потужності.

На практиці використовуються такі пристрої:

• гвинтові компресори – для великих підприємств (безперервна робота, висока продуктивність, краща економія),
• поршневі компресори – у менших майстернях (нижча початкова вартість, періодична робота).

Компанія ПНЕВМАТ у своїх проектах обладнання пневматичних систем підбирає компресори, осушувачі та приладдя таким чином, щоб забезпечити стабільний робочий тиск (зазвичай 6–10 бар) та відповідну якість повітря, мінімізуючи при цьому втрати енергії.

Система обробки повітря

У столярній майстерні повітря має бути:

• обезжиреним (важливо у лакофарбових цехах та при роботі з прецизійними інструментами),
• осушеним (вологість = корозія інструментів, проблеми з фарбуванням, прискорений знос установок),
• очищеним від твердих частинок (захист клапанів, приводів та обладнання).

Типова схема включає:

• попередні фільтри та точні фільтри (різні класи фільтрації, наприклад 5–20 мкм для загального захисту, 0,01–0,1 мкм для лакофарбових цехів),
• осушувачі (холодильні – стандарт у столярній майстерні, адсорбційні осушувачі – коли потрібна дуже низька вологість),
• сепаратори конденсату, автоматичні зливи, колектори.

Повна система підготовки та очищення повітря — включаючи фільтри, редуктори тиску, мастильні пристрої, фільтроредуктори та блоки підготовки повітря — є постійною позицією в асортименті компанії ПНЕВМАТ та її дистриб'юторських партнерів.

Система стисненого повітря в столярній майстерні

Трубопроводи, шланги, точки відбору

Для розподілу стисненого повітря в столярній майстерні найчастіше використовуються:

жорсткі трубопровідні системи з:

• алюмінієвих,
• оцинкованих сталевих,
• модульних систем з легких сплавів (простий монтаж, низький перепад тиску),

кільцеве (ring) прокладення навколо цеху + вертикальні підводи до робочих місць,

швидкороз'ємні з'єднання та розетки точок відбору, розташовані біля верстатів, монтажних столів, у лакофарбовій майстерні.

Критичні параметри:

• діаметр трубопроводу (впливає на перепади тиску),
• матеріал (корозійна стійкість, простота монтажу),
• кількість та розміщення точок відбору,
• розділення зон (наприклад, фарбувальна майстерня – окремий ступінь фільтрації).

ПНЕВМАТ проектує та виконує монтаж систем стисненого повітря «під ключ», зокрема:

• підбір перерізів труб,
• розташування точок відбору,
• монтаж арматури (кульові крани, фільтри, осушувачі),
• вимірювання та аудити енергоефективності та герметичності.

Пневматичні шланги та з'єднувачі в столярній майстерні

На робочих місцях переважають:

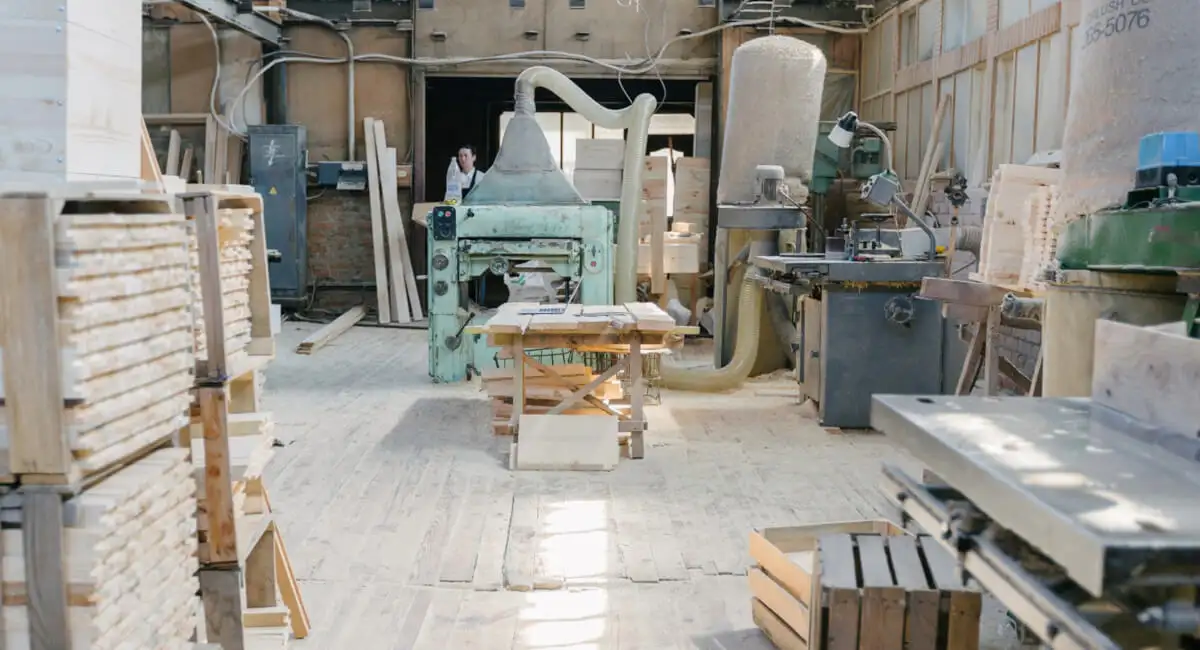

• поліуретанові та поліетиленові шланги – гнучкі, стійкі до згинання, легкі,
• спіральні пневматичні шланги – ідеальні для ручних інструментів (цвяхозабивачі, пістолети для продування).

Для їх з'єднання використовуються:

• швидкороз'ємні з'єднувачі (PUSH-IN),
• швидкороз'ємні з'єднувачі для шлангів (металеві або пластикові),
• різьбові фітинги, трійники, чотириходові з'єднувачі, коліна тощо.

З асортименту ПНЕВМАТ типовими для столярних майстерень будуть:

• трубопроводи PU/PE розмірами, наприклад, 6×4, 8×6, 10×8 мм,
• пластикові та металеві штекерні швидкороз'ємні з'єднання, трійники, коліна, розподільники,
• класичні «майстерні» швидкороз'ємні з'єднання для пневматичних інструментів.

Пневматичні циліндри в столярних процесах

У сучасній столярній майстерні пневматичні циліндри застосовуються не лише у «великій автоматиці», а й у менших верстатах та приладах:

• Типові сфери застосування циліндрів у столярній майстерні

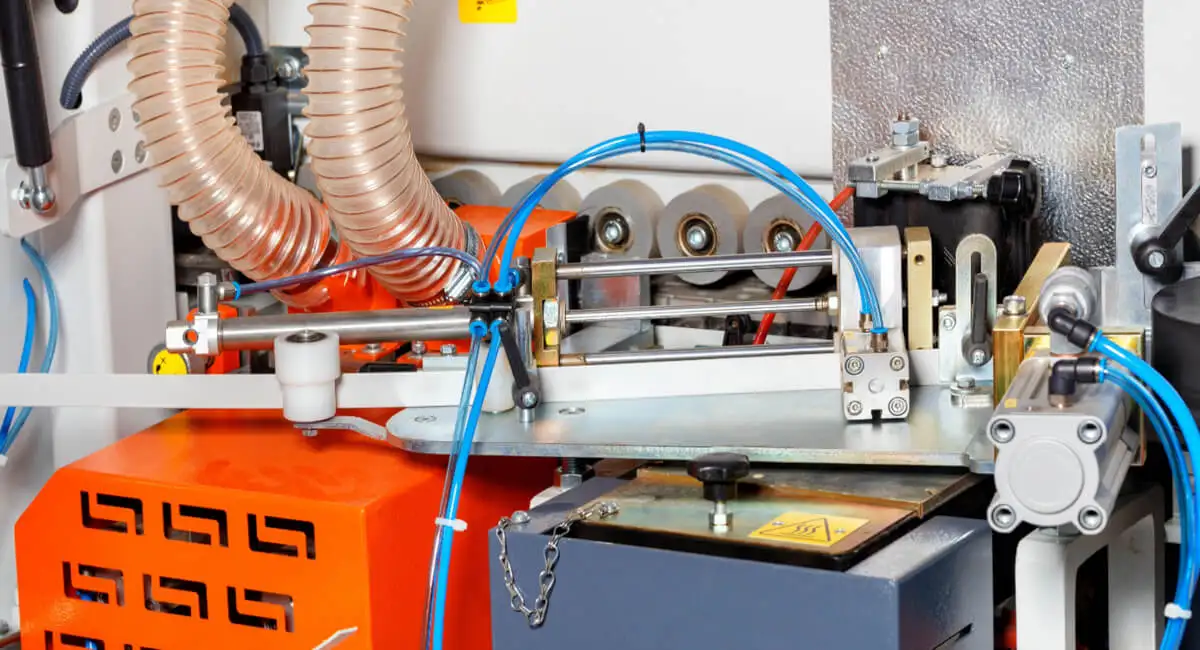

• Притискання деталей на робочих столах, центрувальних верстатах, під час фрезерування, свердління або обклеювання.
• Позиціонування та переміщення плит, рейок, фасадів – наприклад, подача матеріалу до панельних пилок, центрів з ЧПУ.
• Привід заслінок та дроселів (відсмоктування тирси, заслінки подачі повітря, засувки).
• Управління захисними дверцятами верстатів (безпека, блокування).
• Автоматичні поворотні столи для обертання деталей (наприклад, фасадів) між операціями.

Тут застосовуються:

• лінійні циліндри ISO 15552, ISO 6432 — стандарт потужності та взаємозамінності між виробниками,
• компактні циліндри (для монтажу в обмеженому просторі),

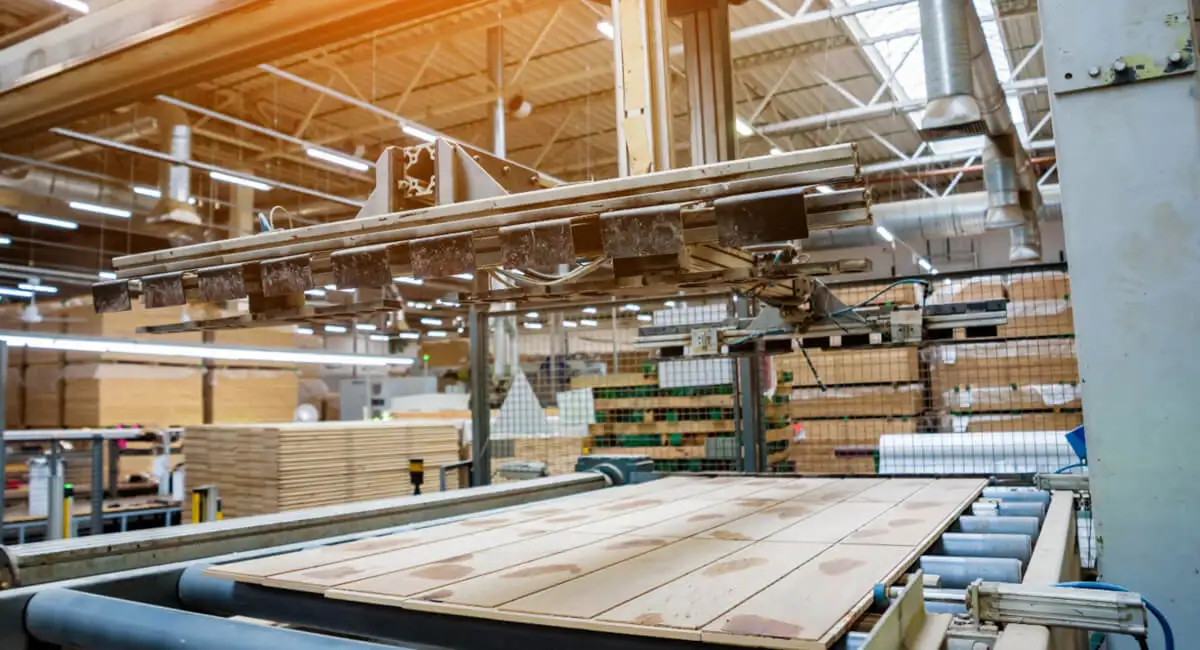

• Пневмоциліндри безштокові (великий хід при короткому корпусі, наприклад, для переміщення форматів)
• поворотні циліндри та поворотні столи – для маніпулювання елементами в процесі (поворот на 90°, 180° тощо).

Компанія ПНЕВМАТ як виробник пневматичних циліндрів може поставити як стандартні, так і спеціальні виконання (нетипові ходи, кріплення, ущільнення, версії, стійкі до важких умов експлуатації).

Ключові параметри вибору циліндра

При проектуванні системи для столярної майстерні слід враховувати:

• Діаметр поршня (D) – визначає силу:
• F ≈ (π·D²/4)·(p – Δp)
• При тиску 6 бар навіть невеликий циліндр може створювати притиск у кілька сотень Н.
• Хід (S) – від декількох міліметрів (притиск) до декількох сотень міліметрів (переміщення плит).
• Тип кріплення – шарніри, лапи, штирі, торцеві пластини, щоб передавати сили без напружень.
• Робоче середовище – запиленість (тирса, деревна пил), вологість, лакофарбові цехи (хімія, розчинники).
• Швидкість роботи та амортизація – важливі при швидких циклах, щоб мінімізувати кінцеві удари.

Правильно підібраний пневматичний циліндр обмежує вібрації, покращує якість обробки (відсутність зміщень елемента) та зменшує ризик пошкодження країв або шпону.

Пневматичні клапани, електромагнітні клапани та клапанні острови

За керування рухом приводів та потоком повітря відповідають:

• ручні клапани (важільні, ножні, кнопкові) — прості схеми типу «увімкнути/вимкнути»,
• електромагнітні клапани – керовані з рівня ПЛК, автоматики верстатів,
• зворотні клапани, дросельно-зворотні клапани – регулювання швидкості приводу,
• відсічні та запобіжні клапани – наприклад, для швидкого відключення подачі повітря до всього верстата.

На великих підприємствах доцільно застосовувати клапанні острови – центральні модулі, в яких на одному блоці встановлюється кілька / кільканадцять електромагнітних клапанів, легко підключених до системи управління.

ПНЕВМАТ постачає широкий асортимент клапанів та клапанних островів, підібраних під:

• робочий тиск (зазвичай до 10 бар),
• пропускну здатність (переріз KV),
• тип керування (24 В постійного струму, 230 В змінного струму, пневматичний пульт тощо).

Пневматичні інструменти в столярній майстерні

Цвяхозабивачі, степлери, шуруповерти

У столярній майстерні, окрім важких верстатів, завжди можна знайти ручні інструменти, що працюють на стисненому повітрі:

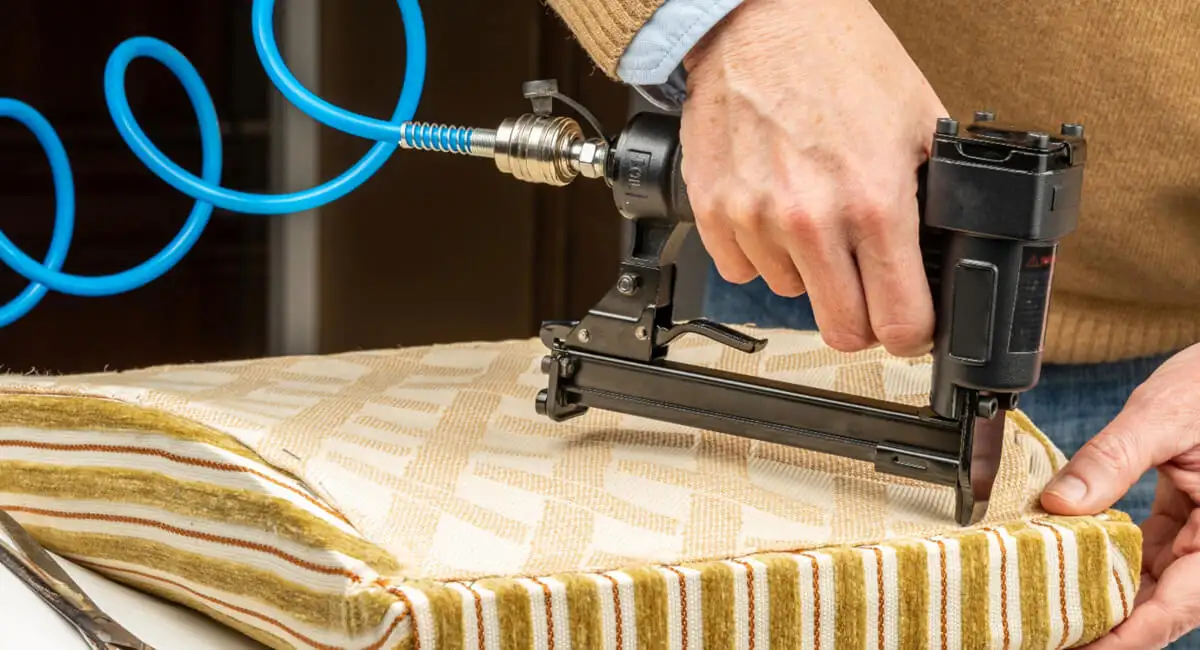

• пневматичні цвяхозабивачі та штифтозабивачі – монтаж лиштв, обв'язок, оздоблювальних елементів,
• степлери – оббивка меблів, вбудовані конструкції,

• пневматичні шуруповерти — монтаж фурнітури, гвинтів,
• пневматичні шліфувальні машини — обробка поверхні перед фарбуванням,
• пістолети для продування та очищення — видалення пилу та стружки з оброблюваної деталі.

Ці пристрої потребують:

• стабільного тиску (зазвичай 6–8 бар),
• відповідної витрати повітря (л/хв),
• повітря високої якості (фільтрація, іноді змащування масляним туманом).

Тому на кожному робочому місці варто використовувати комплект для підготовки повітря:

• фільтр-редуктор + (опціонально) мастильник,
• швидкороз'ємні з'єднання, пристосовані до типових штекерів інструментів.

З асортименту ПНЕВМАТ можна скласти повні пункти відбору повітря для інструментів:

• фільтр-редуктор (блок Flowmatik),
• швидкороз'ємний з'єднувач для майстерні,
• спіральний шланг з ПУ,
• пістолет для продувки.

Вакуум та присоски – маніпуляція плитами та фасадами

У сучасних столярних лініях, наприклад, у виробництві меблів, фасадів, великогабаритних елементів, часто застосовуються вакуумні захвати:

• вакуумні столи для кріплення плит під час фрезерування на ЧПУ,

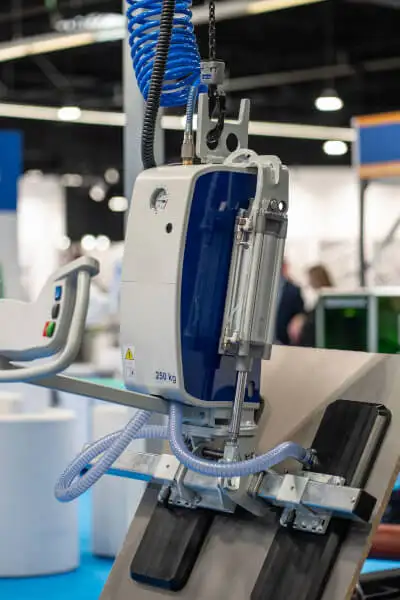

• маніпулятори з присосками для підйому та обертання плит,
• системи подачі фасадів до лакофарбових ліній.

Система складається з:

• генераторів розрідження (пневматичних ежекторів, вакуумних насосів),

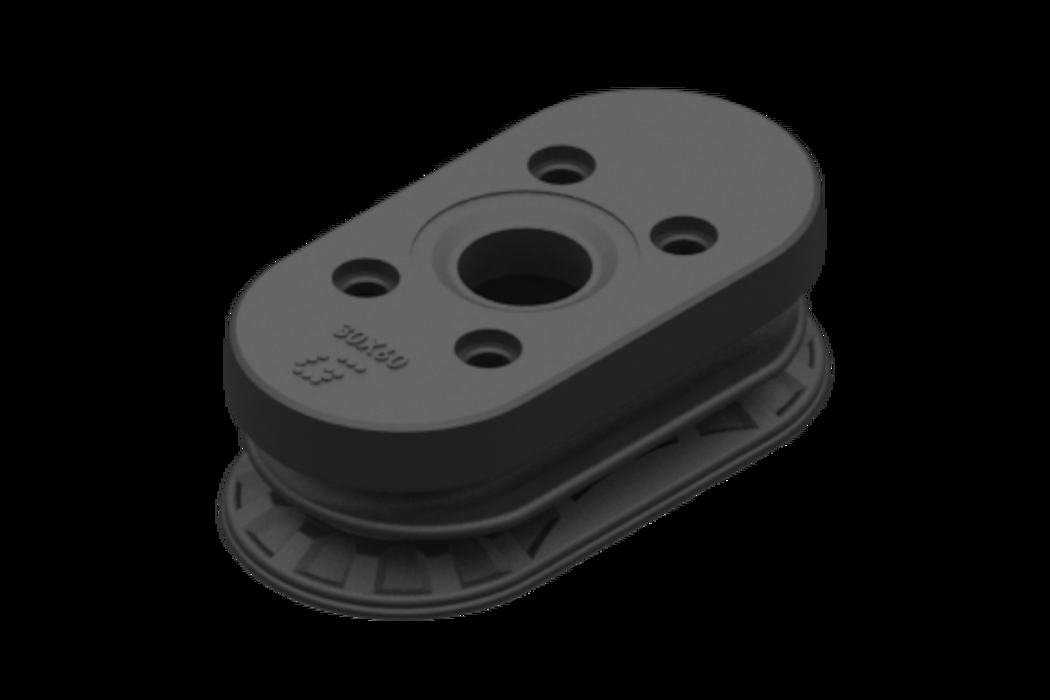

• присосок (плоских, мембранних, різних діаметрів, з гуми NBR, силікону тощо),
• клапанів, трубопроводів, датчиків розрідження.

ПНЕВМАТ пропонує елементи для створення підтиску, які також використовуються в інших галузях промисловості (наприклад, у скляній, харчовій) – ті самі рішення можуть бути адаптовані для роботи з форматами, фасадами та меблевими плитами.

Пневматика в лакофарбовій майстерні

Лакофарбова майстерня – це особливе місце в столярній майстерні, де:

• потрібне чисте, знежирене повітря,
• діють суворі норми безпеки (загроза вибуху, летючі пари).

Застосування:

• фарборозпилювачі, що працюють на стисненому повітрі

• приводи клапанів і заслінок у лакофарбувальних камерах (пневматичні поворотні приводи),
• система витяжки повітря, фільтрація лакофарбового туману.

Ключові елементи:

• висококласна фільтрація (олієвіддільники, фільтри високої чистоти),
• за необхідності осушувачі підвищеної продуктивності,
• використання арматури та компонентів, що відповідають вимогам ATEX (там, де це необхідно).

Компанія ПНЕВМАТ, працюючи в різних галузях, що вимагають специфічних умов середовища (холодильні камери, коптильні, дистиляційні установки), може перенести це ноу-хау також у сферу столярних лакофарбових цехів: підбір відповідних клапанів, приводів та підготовки повітря.

Безпека праці та надійність – роль сервісного обслуговування та аудитів

• Пневматика в столярній майстерні – це не тільки підбір елементів, а й:
• регулярний контроль установок: герметичність трубопроводів, швидкороз'ємних з'єднань, арматури,
• огляди приводів – заміна ущільнень, регенерація, контроль люфтів,
• моніторинг якості стисненого повітря (точка роси, вміст масла, частинок),
• аудити енергоефективності – виявлення витоків, оптимізація робочих тисків, підбір діаметрів труб.

Компанія ПНЕВМАТ надає такі послуги:

• регенерація пневматичних циліндрів,
• аудит систем стисненого повітря — зокрема, виявлення витоків (наприклад, за допомогою ультразвукових детекторів), що дозволяє значно знизити витрати на енергію та підвищити надійність системи.

Для столярного цеху це означає:

• менше простоїв верстатів,
• стабільнішу роботу інструментів та притискних систем,
• нижчі рахунки за електроенергію (компресори є одними з найбільших «пожирачів» електроенергії).

Як підійти до модернізації пневматики в столярній майстерні — практична схема

Якщо столярна майстерня планує модернізацію або будівництво з нуля системи стисненого повітря та пневматичних систем, доцільним підходом є:

1. Інвентаризація:

• Які верстати та інструменти використовуються?
• Які їхні вимоги (тиск, витрата)?
• Де планується розміщення нових робочих місць / ліній?

2. Баланс повітря:

• Розрахунок сумарного споживання повітря,
• Визначення резерву на розширення (мін. 20–30%).

3. Проект установки:

• Підбір компресора (або компресорної станції),
• Проект трубопроводів (поєднання низьких перепадів тиску з ергономікою),
• Розташування точок відбору,
• План фільтрації та осушення.

4. Підбір компонентів:

• Пневмоциліндри (тип, діаметр, хід, виконання),
• Клапани (типи, острови, логіка управління),
• Шланги, швидкороз'ємні з'єднання, фітинги,
• Пневматичні інструменти, пістолети, присоски, обладнання фарбувальних цехів.

5. Монтаж та введення в експлуатацію:

• Виконання монтажу,
• Маркування, інструкції, навчання операторів.

6. Сервіс та аудит:

• Графік перевірок,
• Періодичні вимірювання (тиск, температура, точка роси, витоки),
• Регенерація пневмоциліндрів та арматури.

ПНЕВМАТ – завдяки тому, що поєднує в собі функції виробника, дистриб'ютора та інтегратора систем промислової пневматики – може виступати партнером на кожному з цих етапів: від технічного консультування, через підбір компонентів, аж до післявпроваджувального сервісу.
