Постачання м'ясної промисловості, м'ясного виробництва

Обладнання для забою тварин – які пневматичні вироби використовуються на бійнях, м'ясних цехах та забійних цехах?

Бойні, м'ясні цехи та м'ясні заводи — це місця, де харчова промисловість стикається з дуже високими вимогами до гігієни, безпеки, ефективності процесів, а також до добробуту тварин. Пневматика, тобто технологія, що використовує стиснене повітря, відіграє важливу роль у таких підприємствах, як у пристроях, безпосередньо пов'язаних із забоєм/оглушенням, так і в допоміжних установках: транспортуванні туш, управлінні, пристроях для очищення, відведенні повітря, клапанах, силових приводах тощо.

Вимоги до обладнання в забійних цехах / м'ясних цехах включають, серед іншого:

• легкість і ефективність очищення (матеріали, стійкі до корозії, легко дезінфікуються),
• безпеку операторів (механізми, що запобігають травмам, захисний штифт, відповідна сила/контроль тиску),
• довговічність і надійність в умовах часто інтенсивної роботи, у вологому, агресивному біологічному та хімічному середовищі,
• відповідність санітарним нормам і максимально економічне споживання енергії / стисненого повітря,
• можливість автоматизації та управління (електроніка / пневматика / змішані системи).

Етапи процесу забою та точки, де застосовуються пневматичні компоненти

Для кращого розуміння контексту – ось основні етапи переробки на бойні та місця, де пневматика відіграє ключову роль:

1. Прийом тварин, транспортування та утримання перед забоєм

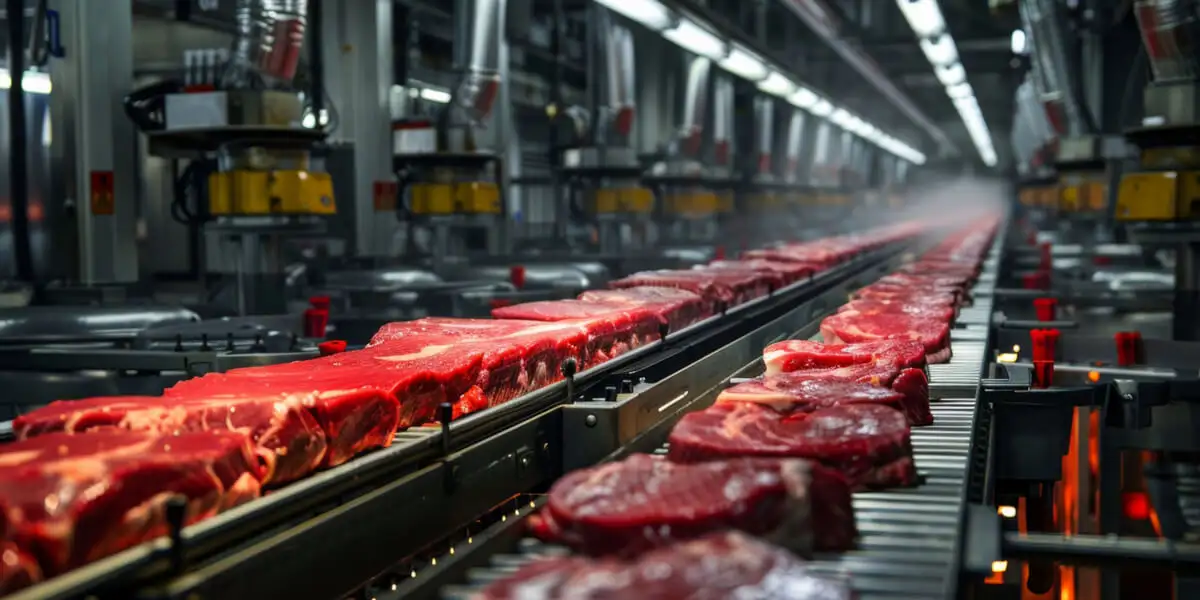

• Системи конвеєрів (горизонтальний, підйомний транспорт)
• Пристрої для переміщення тварин, пневматичні ворота або ворота з пневматичним приводом

2. Оглушення (заглушення) тварин

• Прилади, пістолети для оглушення: пневматичні, електричні, CO₂. Це пристрої, що вимагають точності тиску, механізмів безпеки.
• Бокс для оглушення – конструкція, механіка, системи ущільнення, пневматичні елементи.

3. Короткочасне транспортування туш / перевішування

• Гаки, напрямні – часто механізми з приводом – пневматичні або гідравлічні – для перевішування туш або половин туш.
• Системи перевішування та пневматичні вішалки, особливо у вологих та очищених частинах.

4. Видалення шерсті/шкіри та зняття шкіри

• Машини для видалення шерсті – пропарювання, обпалювання, шерсторізки – можуть бути доповнені повітряними системами (наприклад, повітродувками, пневматичним приводом механічних частин).

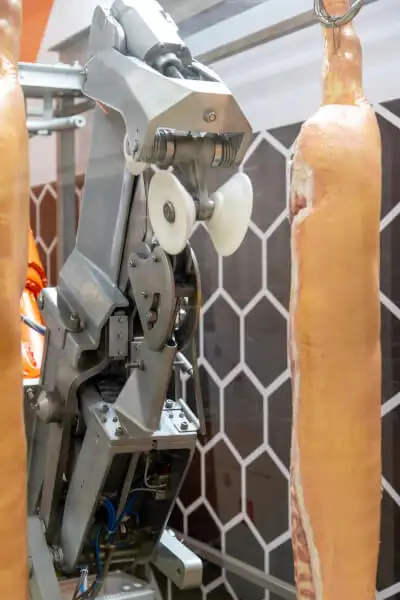

• Пневматичні ножі для розбирання: забезпечують точне різання, легко дезінфікуються, мають менше деталей, схильних до корозії.

5. Знекровлення, обробка нутрощів

• Обладнання для відведення крові, жиру – пневматичні насоси або повітряні системи видалення залишків.
• Евакуаційні столи, обладнання для очищення – стиснене повітря часто використовується для сушіння, очищення каналів, трубопроводів перед технічним обслуговуванням.

6. Транспортування, охолодження, розморожування, зберігання

• Холодильні системи, вентилятори, повітродувки; пневматичні системи управління для холодильних камер і камер.
• Регулятори клапанів, засувки, що керуються повітрям.

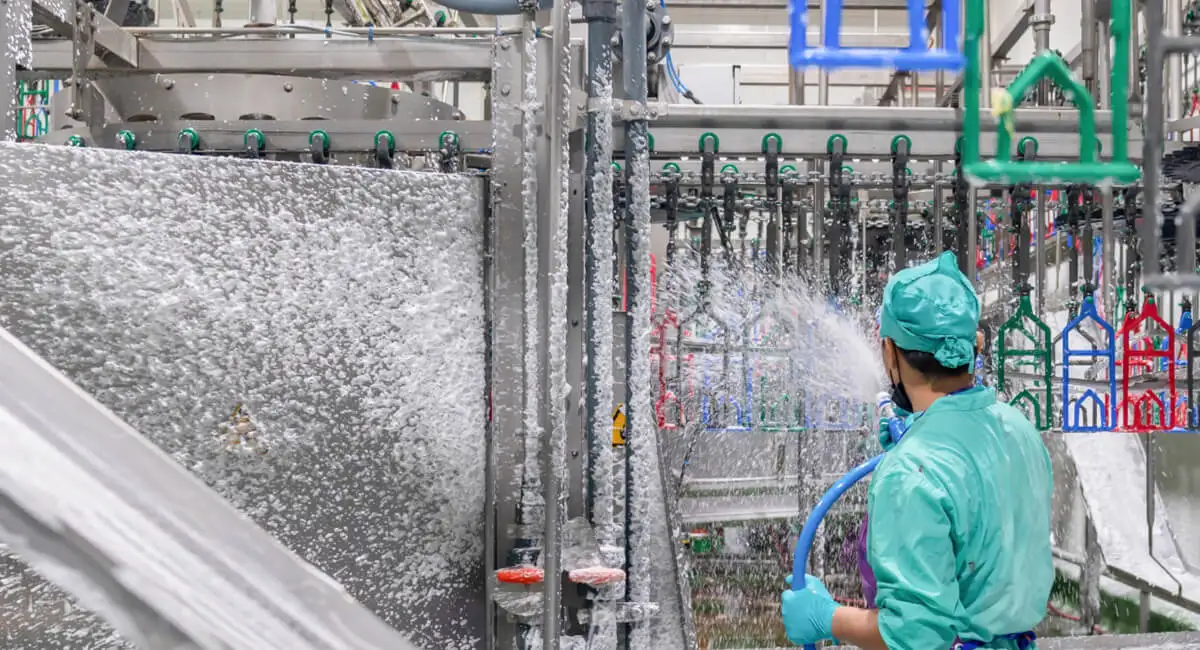

7. Очищення / гігієнізація

• Стиснене повітря для сушіння поверхонь після миття.
• Системи розпилювачів повітря / повітряних форсунок для очищення важкодоступних місць.

• Фільтри, підготовка повітря – важливо, щоб повітря, яке використовується в цих операціях, було чистим, знежиреним, вільним від частинок і мікроорганізмів.

8. Автоматизація та управління

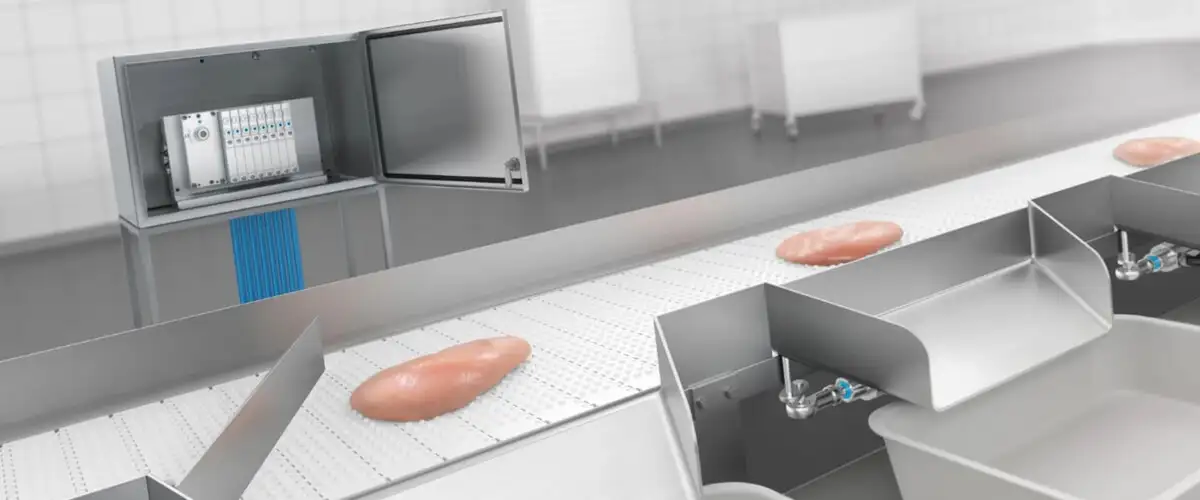

• Пневматичні клапани (з механічним, пневматичним, електромагнітним управлінням) для різних процесів (наприклад, запірні клапани, зворотні клапани, дросельні клапани).
• Пневматичні приводи для приводу рухомих елементів: заслінок, воріт, кожухів, платформ.
• Елементи підготовки стисненого повітря: фільтри, регулятори тиску, мастильники («лубрикатори»), швидкороз'єми.

Пневматичні вироби та компоненти – вимоги та технічні параметри

Щоб пневматичне обладнання виконувало свої завдання на бойні/м'ясопереробному заводі, воно повинно відповідати певним технічним вимогам. Нижче наведено основні критерії та параметри, на які слід звернути увагу.



Компонент	Ключові технічні та проектні вимоги	Чому це важливо?
Пневматичні приводи	Матеріали з нержавіючої сталі або корозійностійкі покриття; ущільнення, стійкі до мийних засобів; робочий тиск, що відповідає навантаженню; швидкість роботи	для рухомих елементів, воріт, підвісних механізмів; потреба в гігієні та довговічності
Пневматичні клапани (регулювальні, зворотні, дросельні)	швидкість роботи, герметичність, можливість дистанційного керування; стійкість до вологих умов; матеріали, дозволені для контакту з харчовими продуктами, якщо використовуються в м'ясних зонах	запобігання витокам, забрудненню, точність контролю процесу
Електромагнітні клапани / електроклапани	електрична ізоляція; легке розбирання; водонепроникний захист; швидкий час відгуку	автоматичне керування, безпека, стійкість до пошкоджень та санітарні умови
Пневматичні шланги та швидкоз'ємні з'єднання	відповідний діаметр, низькі втрати тиску; хімічна та механічна стійкість (наприклад, контакт з автомийками, парою, мийними засобами); швидке розбирання (для очищення)	втрата повітря = втрата енергії; гігієна з частим розбиранням та очищенням
Системи підготовки повітря (фільтри, осушувачі, регулятори, маслорозпилювачі)	Фільтри для видалення частинок та масляного туману; осушувачі для зменшення вологи; регулятори для стабілізації тиску; лубрикатори, де потрібне змащення; компоненти, які легко обслуговувати/замінювати	забезпечення надійності та довговічності установки, уникнення збоїв, що призводять до збитків та перерв у виробництві
Пневматичні інструменти (ножі, пістолети, ключі, молотки)	достатня потужність, ергономіка (вага, ручки), системи безпеки, легкість дезінфекції/очищення, можливість регулювання параметрів (наприклад, швидкість різання)	вони полегшують працю людини, прискорюють процеси різання, мінімізують ризик травмування та втоми
Компресори та повітряні резервуари	потужність, що відповідає потребам заводу (об'єм, робочі цикли), система охолодження; відведення конденсату; безпечні та прості в обслуговуванні системи	перебої в подачі повітря = порушення всього процесу; конденсат = джерело корозії та забруднення

Приклади рішень із застосуванням продуктів систем ПНЕВМАТ

Нижче наведено кілька прикладів застосування продуктів систем ПНЕВМАТу конкретних частинах м'ясопереробного заводу / бійні з урахуванням технічних вимог.

Площа заводу	Технічний/Експлуатаційний виклик	Запропоноване рішення з пневматичною системою
Коробка для оглушення тварин	Вимагає надійної, безпечної роботи пристрою для оглушення, стабільного тиску повітря, негайної реакції, безпеки оператора, легкого очищення.	Використання манометрів і перетворювачів для контролю тиску; електромагнітних клапанів (наприклад, запобіжного клапана) для відключення повітря після оглушення; швидкороз'ємних з'єднань і трубопроводів з матеріалів, стійких до очищення та дезінфекції; системи підготовки повітря з фільтрами та регуляторами для забезпечення чистоти та належної сухості повітря.
Пневматичні ножі / ріжучі інструменти	Точність різання, гігієна, надійність, необхідна потужність, контроль швидкості, ергономіка	Вибір пневматичних компонентів з асортименту , відповідні манометри для шлангів, швидкоз'ємні з'єднувачі, дросельні клапани або редуктори тиску для регулювання потужності/швидкості; захисні кожухи; легкознімні компоненти для очищення.
Транспортування туш / підвішування / ворота	Вага, потреба в плавному русі, часті запуски, вологе та агресивне середовище, ризик корозії	Пневматичні приводи, що добре підходять для сил (наприклад, для підйому клапанів, платформ), вологостійкі шланги, швидкознімні з'єднання для технічного обслуговування/очищення, зворотні/регулювальні клапани; кріплення з нержавіючої сталі або з покриттям для зменшення корозії.
Системи керування/автоматизації	Потреба в точному контролі, моніторингу, безпеці, інтеграції з системами HACCP та охорони праці	Електроклапани, датчики тиску та перетворювачі, цифрові індикатори; гліцеринові або спеціальні манометри для певних умов; приладдя для манометрів; запобіжні клапани; регулятори тиску; лінійні осушувачі; автоматичні системи реагування на відхилення.
Чищення / дезінфекція / сушіння	Видалення води та вологи після прання; проникнення в найменші куточки та щілини; швидке висихання, мінімізація втрат тепла; стійкість до хімічних речовин	Повітряні форсунки, стиснене повітря високої якості (без масла / частинок); шланги та швидкороз'ємні з'єднання, що забезпечують зручне підключення насадок для сушіння; аксесуари, такі як глушники шуму, для комфортної роботи; фільтри та осушувачі для забезпечення сухості повітря.
Пневматичні інструменти (ножі, фарбопульти, гайкові ключі, молотки)	Достатня потужність, ергономіка (вага, ручки), системи безпеки, легкість дезінфекції/очищення, регульовані параметри (наприклад, швидкість різання)	Вони полегшують працю людини, пришвидшують процеси різання, мінімізують ризик травмування та втоми
Компресори та повітряні резервуари	Потужність, що відповідає потребам заводу (об'єм, робочі цикли), система охолодження; відведення конденсату; безпечні та прості в обслуговуванні системи	Перебої з подачею повітря = порушення всього процесу; конденсат = джерело корозії та забруднення

Виклики та обмеження, про які варто пам'ятати

Хоча пневматика має багато переваг, є також виклики, які слід обміркувати та відповідно спланувати:

• Конденсат у повітряних системах – волога, що накопичується в трубопроводах та повітряних резервуарах; необхідно застосовувати водовідвідники та осушувачі, щоб уникнути корозії та мікробіологічних проблем.
• Підтримання гігієни пневматичного обладнання – кожен елемент, який контактує з м'ясом або внутрішніми органами, повинен бути легко демонтованим і очищуваним. Невідповідні матеріали або конструкція можуть ускладнювати миття або дезінфекцію.
• Безпека операторів – пристрої для оглушення, пневматичні ножі, приводні елементи повинні бути оснащені захисними механізмами (наприклад, аварійними вимикачами, кожухами), а персонал повинен бути навчений.
• Споживання повітря та енергетичні витрати – стиснене повітря є витратою (енергія, компресор, обслуговування). Добре спроектовані системи, запірні клапани, мінімізація втрат через витоки тощо мають ключове значення.
• Санітарні норми, законодавчі акти – як національні, так і європейські, що стосуються обробки м'яса та забою, передбачають певні матеріали, параметри роботи обладнання, документацію та сертифікати.

Вакуумна техніка на бойнях і м'ясопереробних підприємствах – основні сфери застосування

На м'ясопереробних підприємствах вакуумні системи використовуються на багатьох етапах процесу. Часто вони працюють паралельно з пневматичною установкою (стисненим повітрям), але замість надлишкового тиску використовують вакуум для переміщення, захоплення або відсмоктування. Нижче наведено перелік основних областей застосування.

Транспортування та маніпулювання м'ясними елементами, напівтушами, упаковками

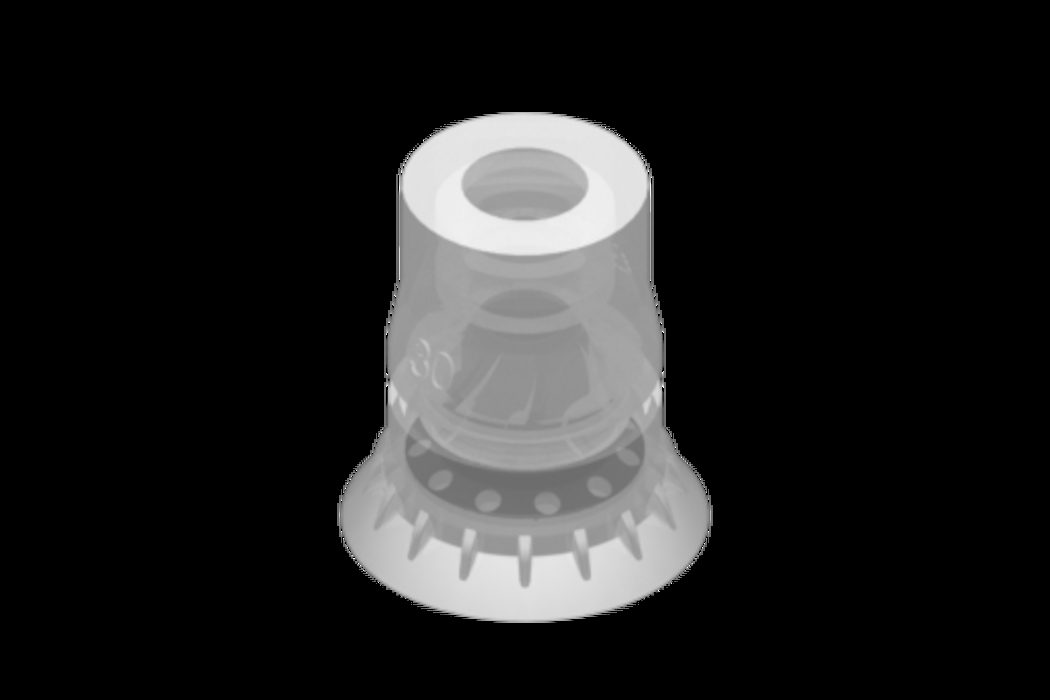

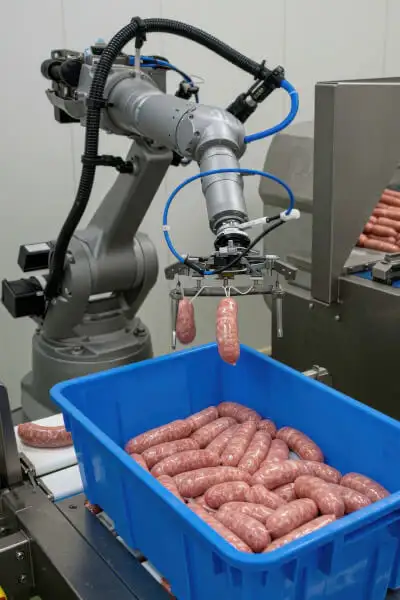

• Вакуумні захвати (присоски) – використовуються в автоматизованих лініях для переміщення м'ясних елементів, упаковок, піддонів, плівки, картонних коробок.

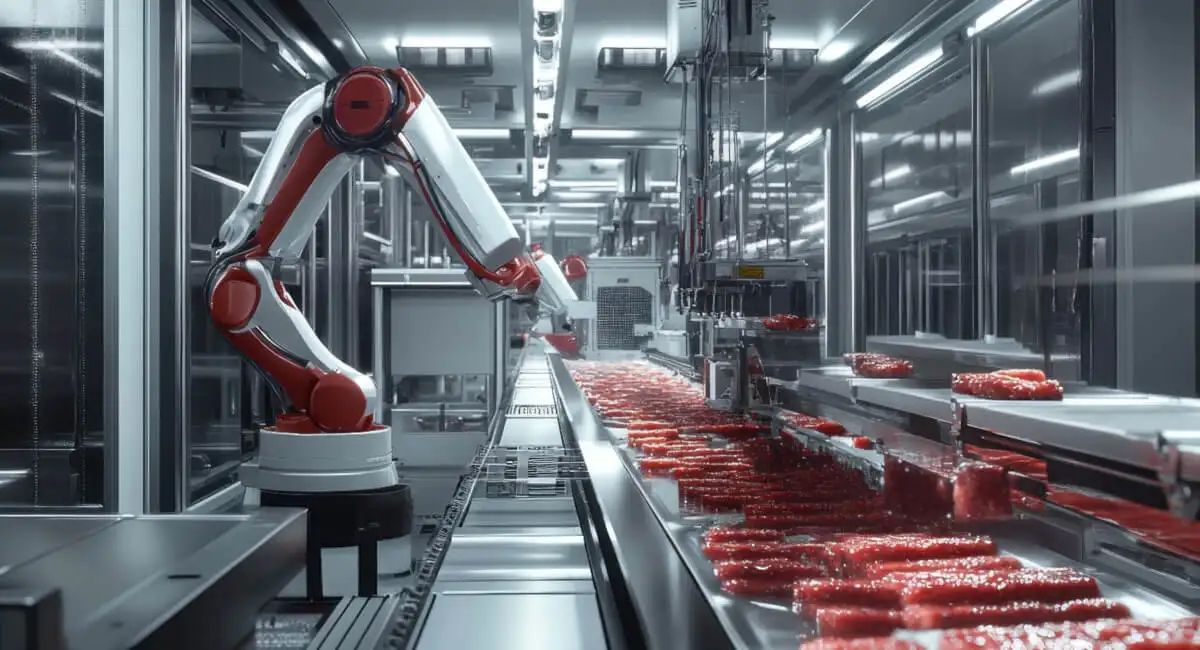

• Системи pick-and-place – роботи, оснащені вакуумними присосками, можуть укладати продукти на піддони або палети.
• Переваги: делікатне захоплення (без пошкодження продукту), відсутність механічних забруднень, можливість очищення присосок і трубопроводів, дуже швидкий робочий цикл.

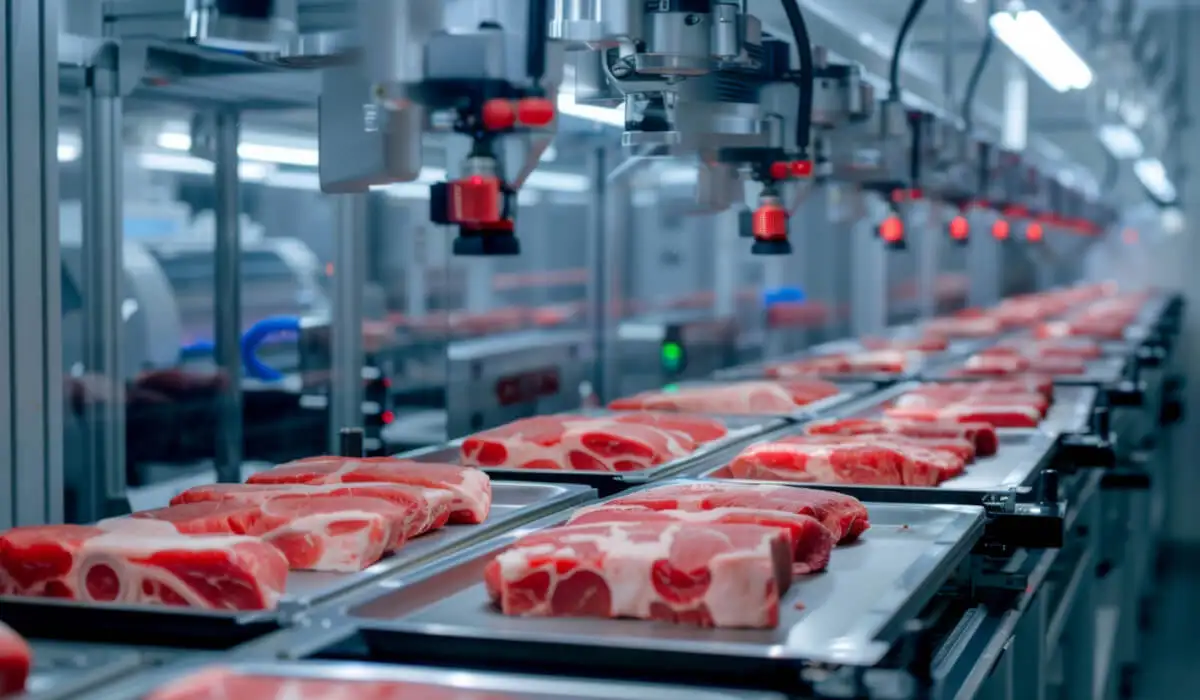

Вакуумне пакування та пакування в захисній атмосфері (MAP)

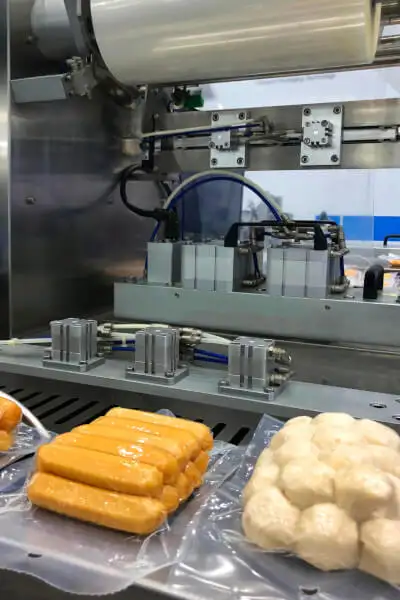

• Вакуумні пакувальні машини – пристрої, що висмоктують повітря з упаковок з м'ясом і герметизують їх, що значно подовжує термін придатності продуктів.
• Системи MAP (Modified Atmosphere Packaging) – упаковки, з яких спочатку видаляють повітря, а потім вводять суміш газів (наприклад, CO₂ і N₂), щоб обмежити розвиток бактерій.
• Застосування вакуумних насосів: забезпечують високий вакуум за короткий час, що скорочує цикл пакування і збільшує продуктивність лінії.

Відсмоктування рідин і забруднень

• Системи відсмоктування та сепаратори – використовуються для видалення крові, води, жиру, залишків м'яса з стільниць, конвеєрів, розбиральних столів, штампувальних машин, холодильних камер.
• Вакуумні насоси з сепараторами рідини – забезпечують безпечне відсмоктування рідини без ризику пошкодження вакуумної системи; часто з автоматичним відведенням конденсату.
• Переваги: підтримання чистоти та гігієни, швидке видалення потенційних джерел мікробіологічного забруднення, підвищення безпеки праці (відсутність слизьких поверхонь).

Технологічні та лабораторні процеси

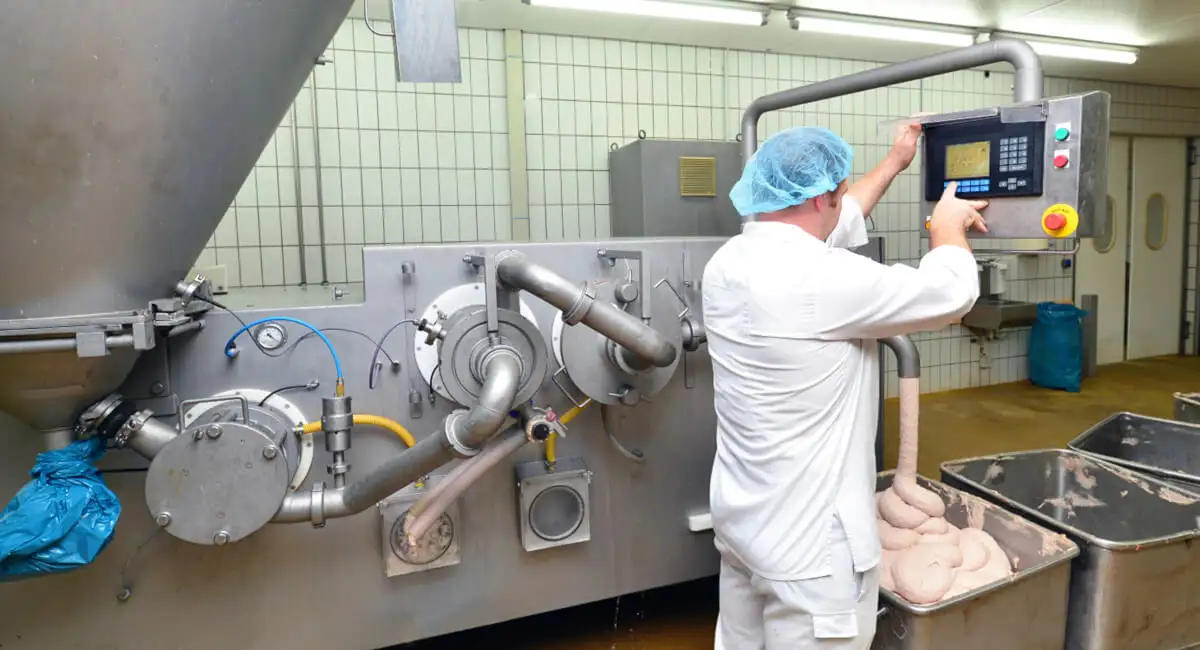

• Обладнання для формування оболонок, м'ясорубки, змішувачі – використовують вакуум для видалення бульбашок повітря з фаршу, покращуючи структуру та стійкість м'ясних продуктів.
• Холодильні камери та вакуумні сушарки – зниження тиску дозволяє швидше сушити або охолоджувати продукти.
• Обладнання для дегазації розсолів, маринадів та емульсій – вакуум запобігає окисленню та покращує стабільність зберігання.

Площа	Виклик	Рішення ПНЕВМАТ
Лінія пакування м'яса	скорочення циклу пакування, усунення кисню, підтримка гігієни	масляний лопатевий вакуумний насос, вакуумний бак, вакуумні клапани, датчики тиску
Автоматичне штабелювання продукції	швидке та дбайливе захоплення пакетів і лотків	вентурі-ежектори, силіконові присоски для харчових продуктів, клапани швидкого випускання повітря
Відсмоктування забруднюючих речовин з ліній різання	гігієнічне видалення крові та води зі стільниць	водокільцевий насос, сепаратор рідини, вакуумні лінії з нержавіючої сталі
Міксери та склянки	видалення бульбашок повітря з м'ясної начинки	вакуумний резервуар, вакуумні клапани, датчики та регулятори розрідження

Синергія пневматики та вакууму на м'ясопереробних підприємствах

Найкращі результати дає інтеграція обох систем – надлишкового тиску та вакууму – в одному проекті установки:

• спільна система управління (клапани, датчики, перетворювачі),
• спільні трубопроводи та швидкороз'ємні з'єднання для швидкої заміни робочих насадок (наприклад, вакуумний захват ↔ пневматичний інструмент),
• спільні станції підготовки повітря (фільтри тиску, осушувачі),
• автоматизоване управління та моніторинг параметрів (тиск, вакуум, потік),
• відповідність гігієнічним нормам (матеріали, конструкція, можливість CIP).

Завдяки цьому лінії забою та розбирання стають більш гнучкими, ефективними та безпечними, а простої, пов'язані з несправностями пневматики або вакууму, мінімізуються.
