Сервомеханізм і кроковий двигун Festo – чим вони відрізняються?

Кроковий двигун чи серво? Основні відмінності!

У сучасних системах промислової автоматизації точне керування рухом є ключовим для ефективності та надійності процесів. Два найпопулярніші рішення, що застосовуються в системах приводу, — це крокові двигуни та сервоприводи. Обидва типи приводів мають свої специфічні властивості і застосовуються в різних сферах, проте вибір між ними залежить від багатьох факторів, таких як необхідна точність, сила, динаміка, а також вартість. У цій статті ми розглянемо відмінності між кроковими двигунами та сервоприводами, приділяючи особливу увагу пропозиції компанії Festo, одного з провідних постачальників компонентів промислової автоматики.

Кроковий двигун – характеристики та застосування

Принцип дії крокового двигуна

Кроковий двигун – це тип електродвигуна, конструкція якого дозволяє здійснювати обертання приводного валу на заданий кут. Статор крокового двигуна (його нерухома частина) складається з набору котушок, які, живлячись послідовно, викликають обертання ротора. Завдяки такій конструкції можливе точне керування положенням валу двигуна без необхідності використання систем зворотного зв'язку (feedback), що є характерним для більш досконалих сервоприводних систем.

Крокові двигуни можуть працювати у відкритій системі управління, тоді положення валу визначається виключно на основі заданої кількості кроків. Відсутність зворотного зв'язку обмежує застосування такої системи там, де необхідний точний контроль положення або швидкості, тому на ринку також доступні рішення, в яких крокові двигуни додатково оснащені енкодерами. Таким чином створюється закрита система управління із зворотним зв'язком, яка називається сервомеханізмом або сервомотором.

Переваги крокових двигунів, що працюють у відкритій системі керування:

1. Простота керування — крокові двигуни легко контролювати за допомогою імпульсів керування, що робить їх ідеальними для застосувань, де точне керування положенням є ключовим, але не вимагає високої динаміки.
2. Відсутність зворотного зв'язку - у типових застосуваннях немає необхідності використовувати енкодери, що зменшує вартість і складність системи.
3. Стабільність при низьких швидкостях - крокові двигуни дуже стабільні при роботі на малих швидкостях, що робить їх ідеальними для застосувань, де потрібне точне позиціонування.
4. Нижча вартість інвестицій у порівнянні з сервоприводом.

Недоліки крокових двигунів, що працюють у відкритій системі керування:

1. Відсутність зворотного зв'язку — хоча простота відкритої системи має свої переваги, відсутність системи зворотного зв'язку означає, що крокові двигуни можуть втрачати кроки, що призводить до помилок позиціонування в додатках, що вимагають великих навантажень або прискорень.
2. Менша продуктивність при високих швидкостях - крокові двигуни втрачають крутний момент при вищих швидкостях, що обмежує їх застосування в динамічних системах.
3. Відсутність точного контролю крутного моменту - кроковий двигун працює на основі певних кроків, а його крутний момент обмежений конструкцією, що робить його менш гнучким у вимогливих додатках.

Застосування крокових двигунів

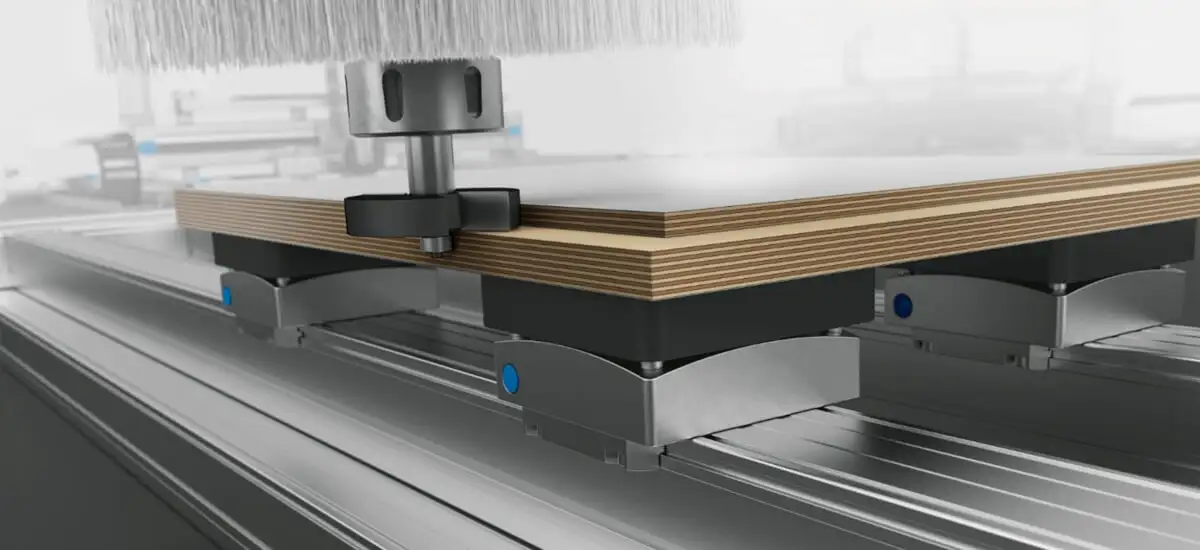

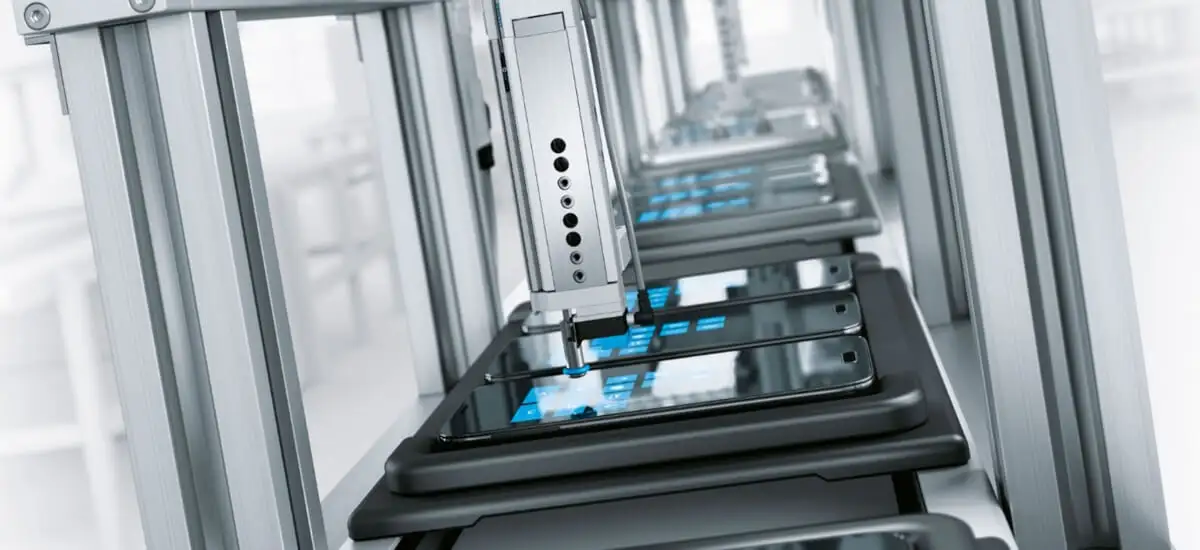

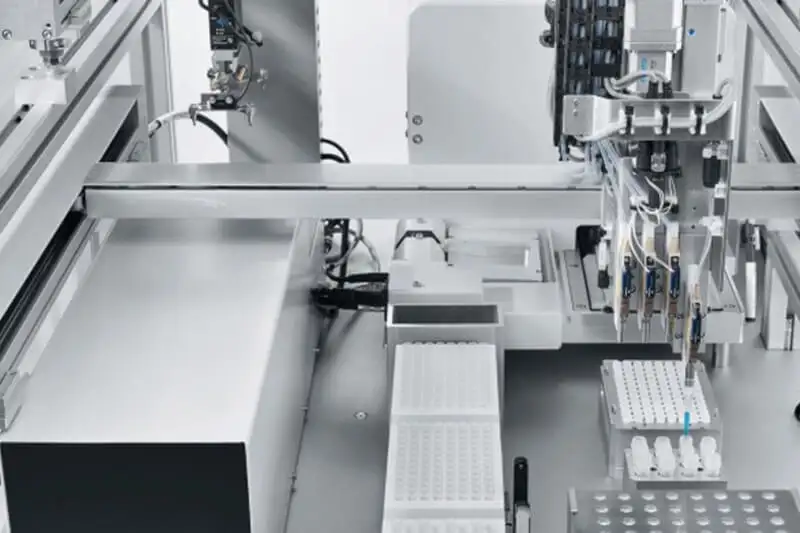

Крокові двигуни широко використовуються в системах, де точне позиціонування є ключовим, але необхідна динаміка є відносно низькою. Типові застосування:

• 3D-принтери - крокові двигуни часто використовуються для контролю рухів осей принтера

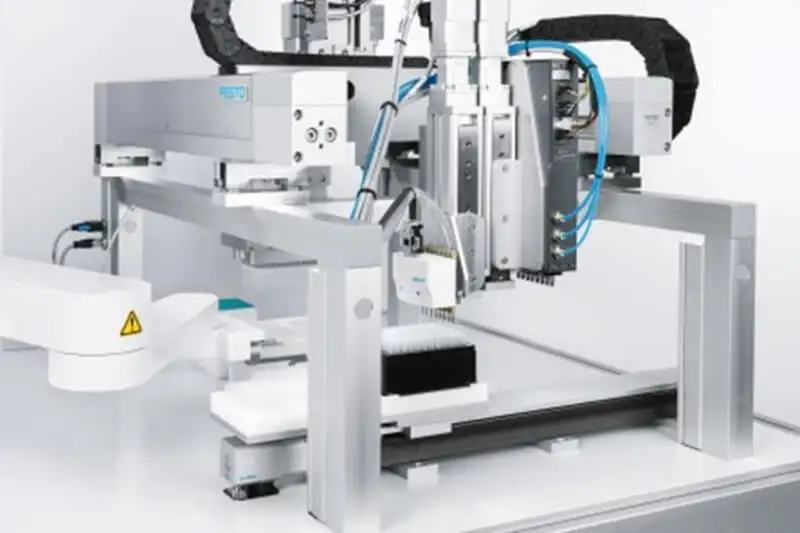

• CNC-верстати - для позиціонування інструментів у фрезерних і токарних верстатах
• робототехніка та промислова автоматизація - в системах позиціонування та автоматизації виробництва з низькою динамікою

Сервопривід – характеристики та застосування

Принцип дії сервоприводу

Сервопривід, також відомий як сервомеханізм або просто сервоприводом, є вдосконаленою системою приводу, яка використовує зворотний зв'язок для точного керування положенням, швидкістю та крутним моментом. У сервоприводах використовуються енкодери або інші датчики, які контролюють фактичне положення валу двигуна і порівнюють його із заданим значенням. Різниця між цими значеннями компенсується системою управління, що забезпечує дуже високу точність і динаміку.

Сервоприводи Festo забезпечують виняткову точність і продуктивність, тому їх часто вибирають для найвимогливіших промислових застосувань, де важливе значення мають не тільки точне позиціонування, але й контроль швидкості та крутного моменту.

Переваги сервоприводів

1. Висока точність і динаміка - сервоприводи забезпечують значно вищу точність і динаміку, ніж крокові двигуни, що робить їх ідеальними для складних і швидких систем автоматизації.
2. Зворотний зв'язок - завдяки використанню енкодерів сервоприводи можуть постійно контролювати положення, швидкість і крутний момент, що виключає ризик помилок позиціонування, як це відбувається у випадку крокових двигунів.
3. Ефективність при високих швидкостях - сервоприводи, оснащені синхронними двигунами, зберігають повний крутний момент навіть при високих швидкостях, що робить їх придатними для динамічних застосувань.
4. Точне регулювання крутного моменту — сервоприводи забезпечують точне регулювання крутного моменту, що є важливим у системах, які вимагають точного натягування, різання або монтажу.

Недоліки сервоприводів

1. Вищі витрати — сервоприводи зазвичай дорожчі за крокові двигуни, як за вартістю самого приводу, так і за вартістю систем управління.
2. Складність системи — вони вимагають складних систем управління та конфігурації, що може збільшити складність впровадження.
3. Більші вимоги до технічного обслуговування - через передову технологію сервоприводи можуть вимагати більш регулярного технічного обслуговування та більш точного моніторингу під час експлуатації.

Застосування сервоприводів

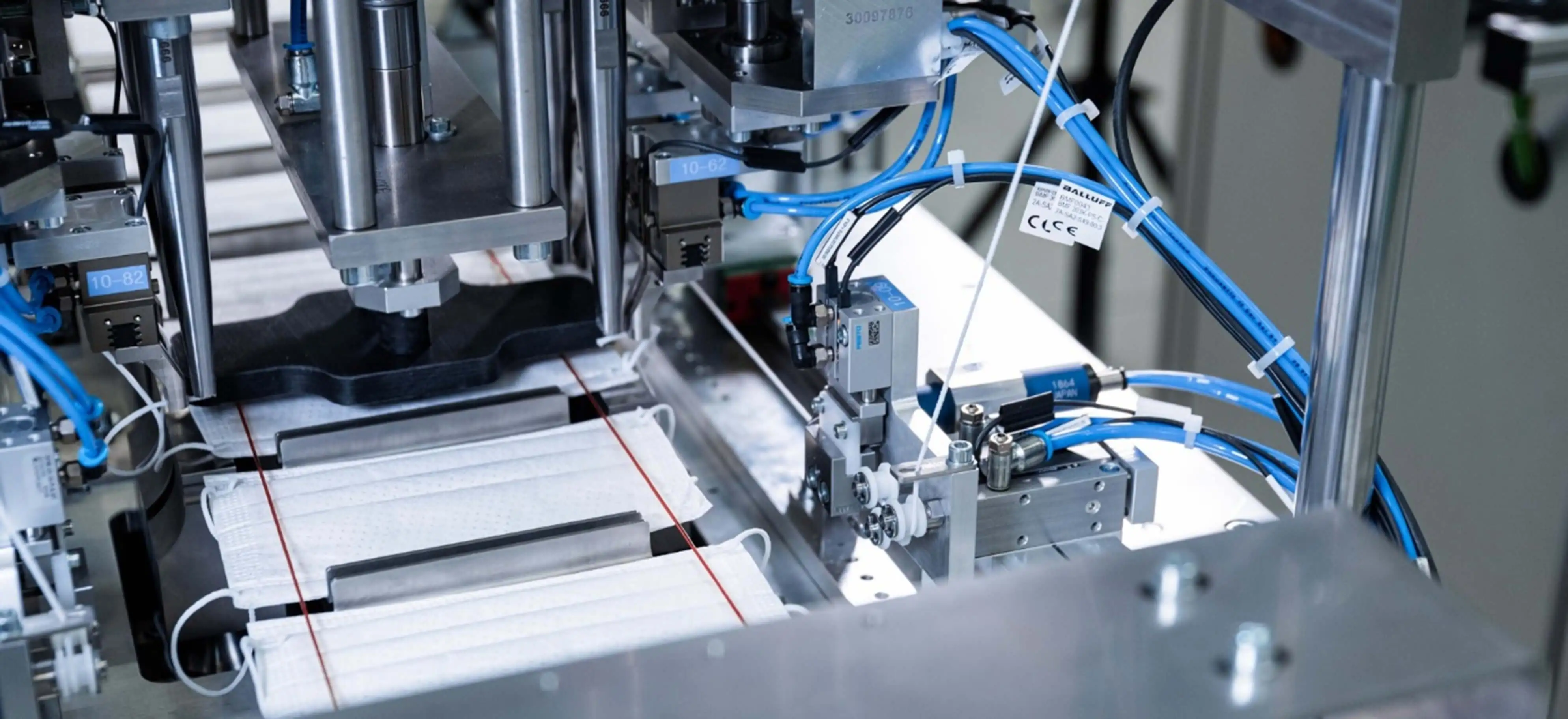

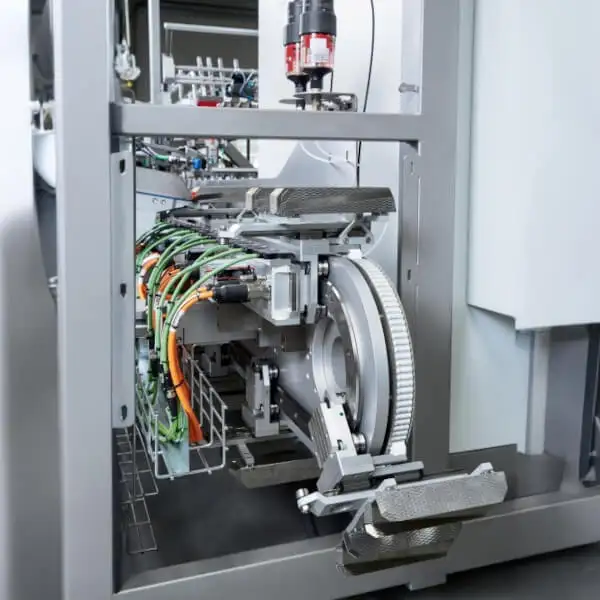

Сервоприводи застосовуються в сучасних системах промислової автоматизації, де ключове значення мають висока точність, швидкість і динамічний контроль. Типові області застосування:

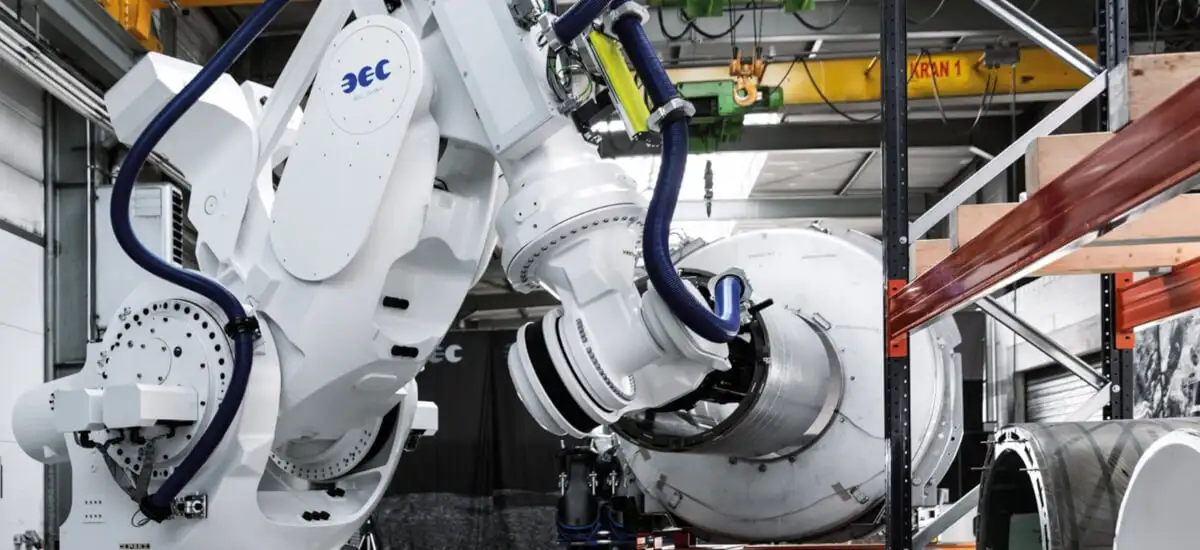

• робототехніка — точне керування руками промислових роботів
• високоточні системи ЧПУ — фрезерні та токарні верстати з ЧПУ, що вимагають точного керування інструментами

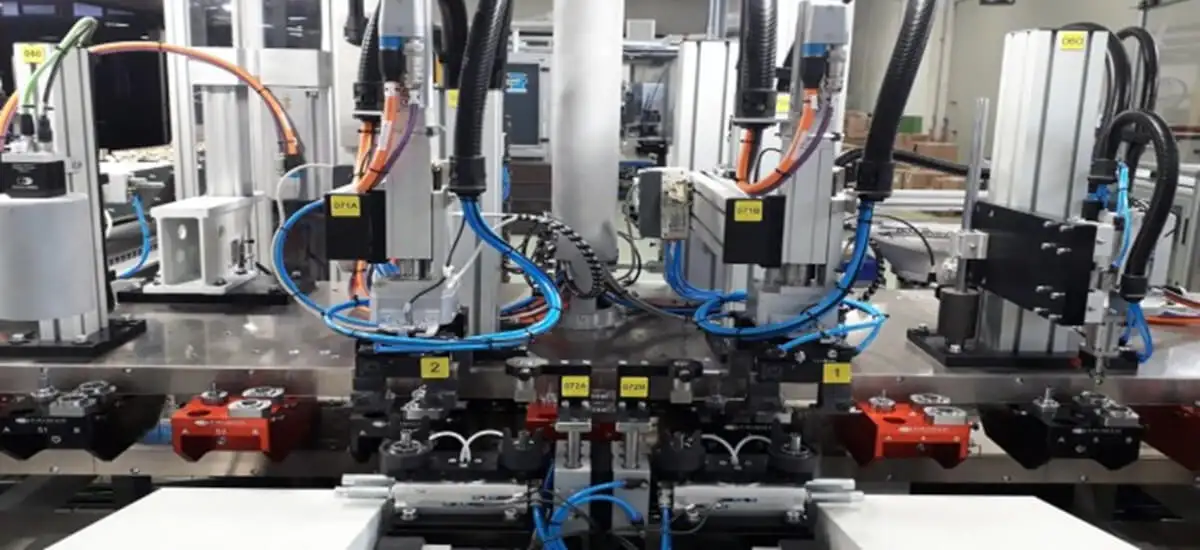

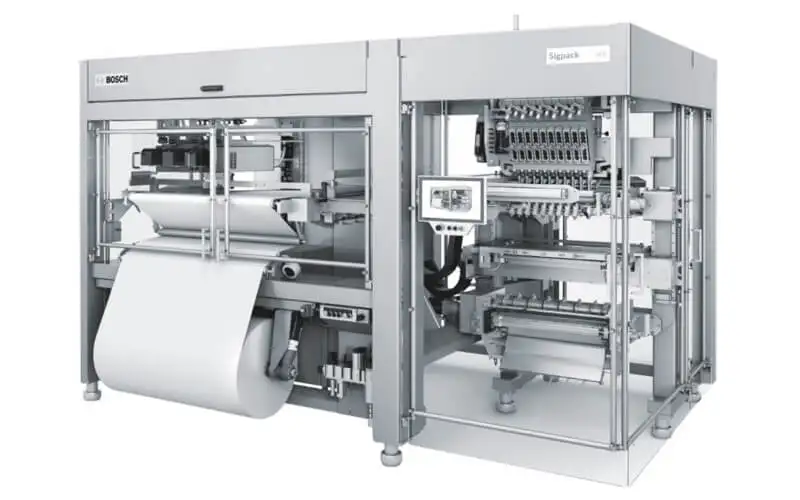

• складальні та пакувальні лінії — сервоприводи забезпечують динамічний контроль під час операцій складання, різання та пакування

• автоматизація виробничих процесів - в системах, що вимагають точного і швидкого позиціонування елементів

Festo – пропозиція сервоприводів та крокових двигунів

Компанія Festo є одним з лідерів на ринку промислової автоматики, пропонуючи широкий спектр приводних рішень, включаючи як сервоприводи, так і крокові двигуни. Festo постачає не тільки самі приводи, але й сучасні системи управління, які інтегруються з різноманітними промисловими додатками.

Сервоприводи Festo

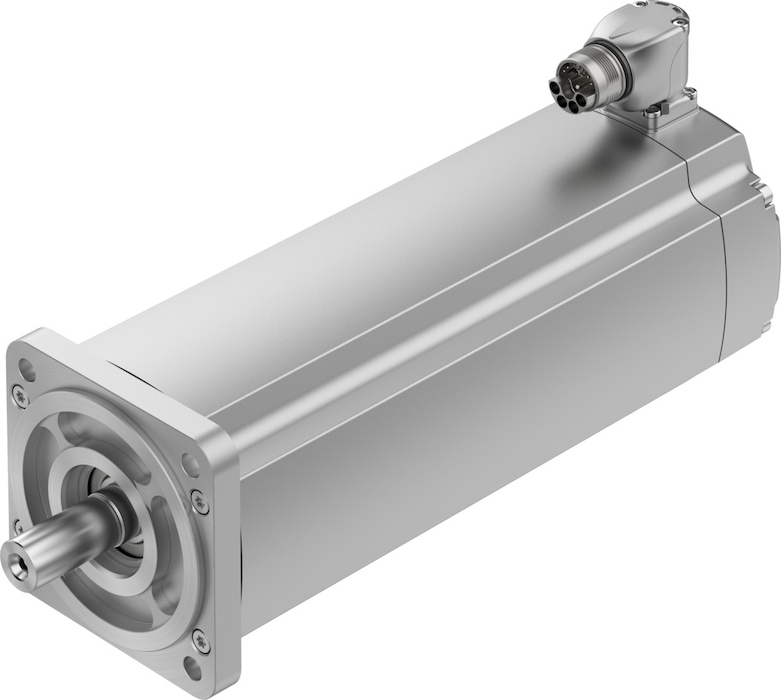

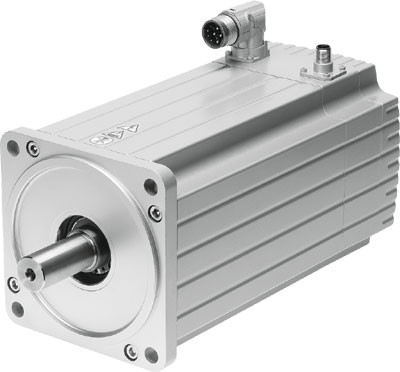

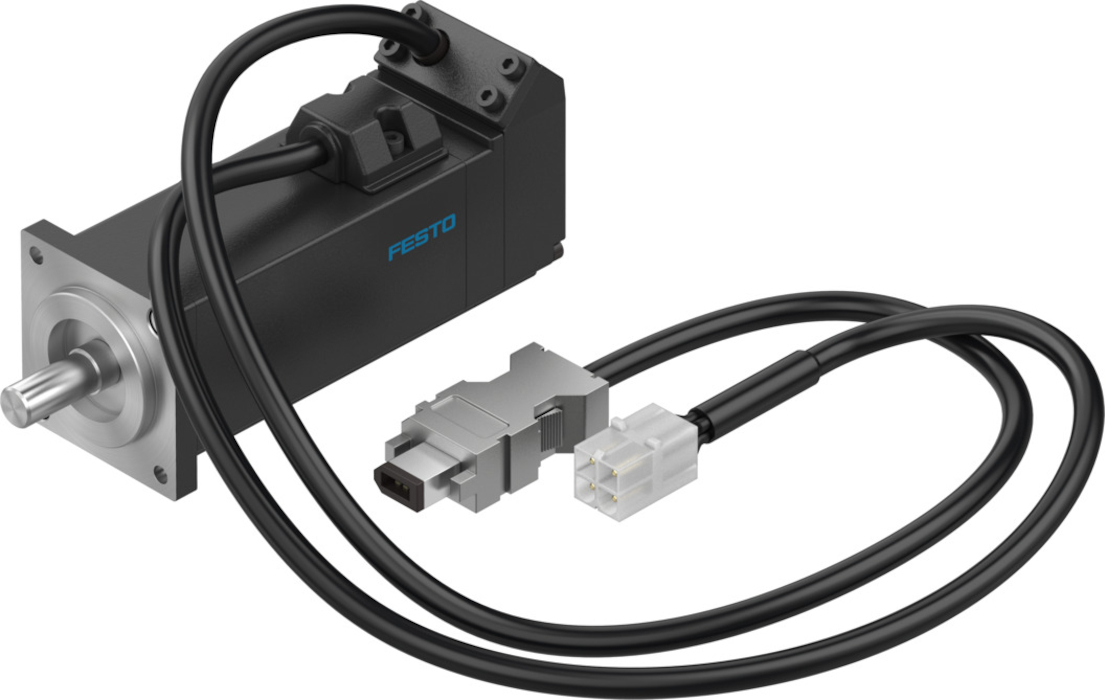

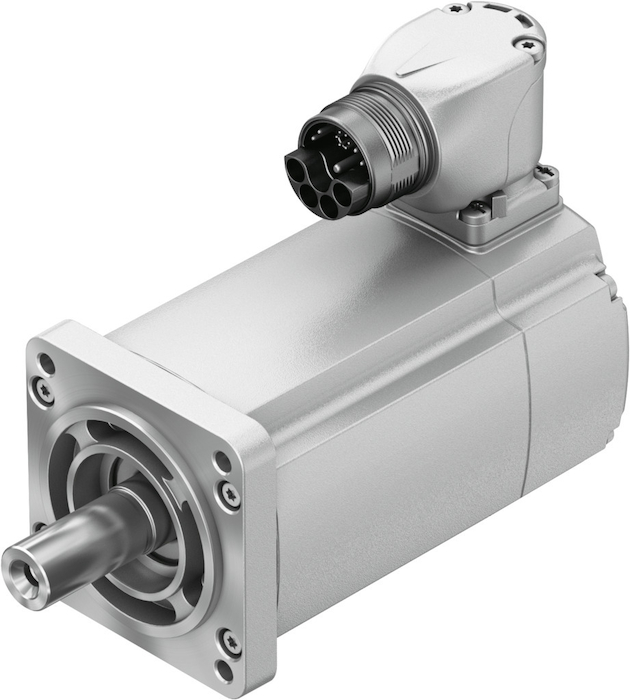

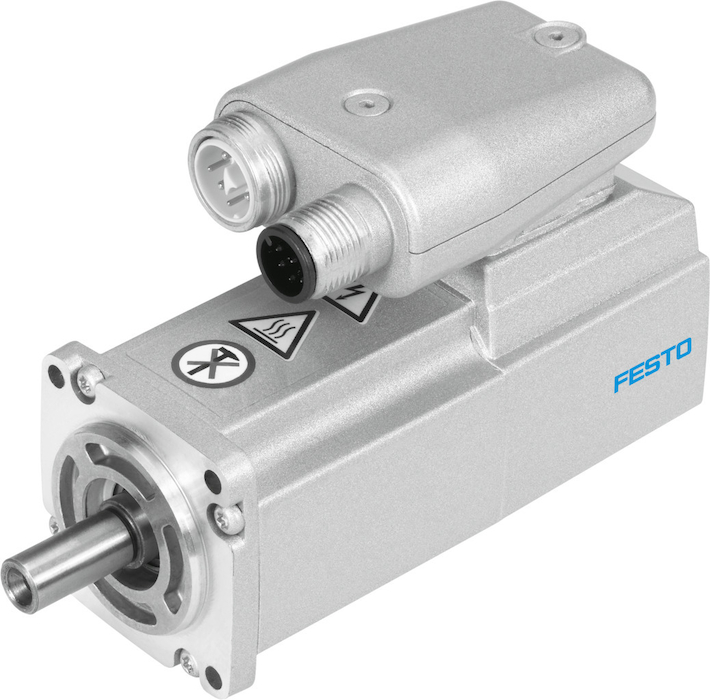

Сервоприводи Festo Сервоприводи Festo, засновані на синхронних двигунах серій EMMB, EMME, EMMT, характеризуються високою точністю, динамічним керуванням та можливістю роботи в складних промислових умовах. Вони використовують сучасні енкодери та системи управління, що дозволяє застосовувати їх у найвимогливіших додатках, таких як прецизійні складальні лінії, робототехніка або сучасні верстати з ЧПУ.

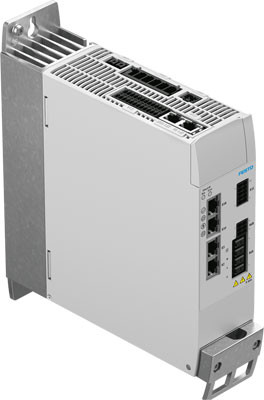

Festo CMMP-AS — це приклад сервоконтролера, пропонованого компанією, який працює з сервомоторами та забезпечує вдосконалене керування як положенням, так і швидкістю та крутним моментом.

Крокові двигуни Festo

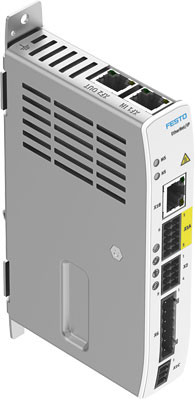

У пропозиції Festo також є крокові двигуни, оснащені енкодерами, які призначені для простіших застосувань, де потрібна точність, але немає необхідності в динамічному керуванні рухом. Крокові двигуни серії EMMS-ST, що працюють з контролерами CMMT-ST, пропонують надійну якість і безвідмовність, ідеально підходять для таких застосувань, як приводи переміщення, маніпулятори або невеликі транспортні системи в промисловості.

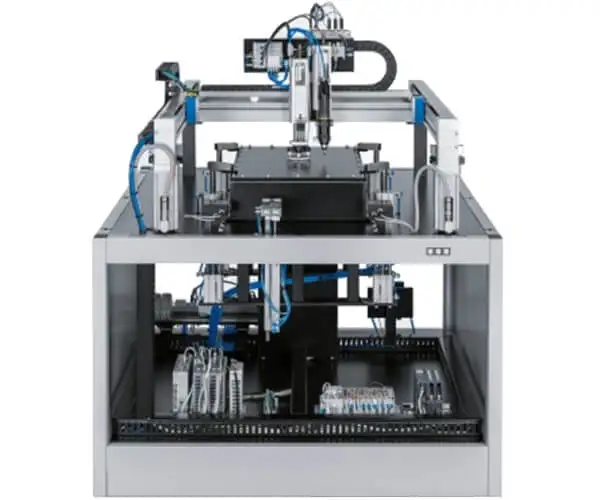

Порівняння – кроковий двигун та сервопривід Festo
Характеристики	Кроковий двигун	Сервопривід
Точність	Високий	Дуже високий, з повним зворотним зв'язком
Контроль швидкості	Обмежено на вищих швидкостях	Повний контроль навіть на високих швидкостях
Крутний момент	Він зменшується зі збільшенням швидкості	Постійний крутний момент незалежно від швидкості
Вартість	Нижня	Вища
Застосування	Прості програми позиціонування	Динамічні та точні промислові застосування
Складність системи	Простий	Більш просунутий
Приклади застосування	3D-принтери, низькодинамічні системи ЧПК, маніпулятори	Робототехніка, складальні лінії, прецизійне ЧПК
Зворотній зв'язок	Брак	Енкодер для безперервного моніторингу
