Рівняння Ейлера є одним із фундаментальних рівнянь гідродинаміки та відіграє ключову роль в аналізі потоків газів і рідин у промислових системах. У контексті пневматики — де робочим середовищем є стиснене повітря — це рівняння дозволяє описати взаємозв’язки між швидкістю потоку, тиском та силами, що діють на елементи установки.

В інженерній практиці рівняння Ейлера є не тільки теоретичним інструментом, але й основою для проектування ефективних пневматичних установок, оптимізації втрат енергії та діагностики експлуатаційних проблем.

Теоретичні основи рівняння Ейлера

Рівняння Ейлера для рідин (у тому числі газів) у найпростішому вигляді описує рух ідеальної рідини (без в'язкості та втрат енергії):

Рівняння Ейлера в гідродинаміці та механіці рідин, основна математична формула руху ідеальної рідини

Де:

ρ – щільність газу,
v – вектор швидкості,
p – тиск,
f – сили маси (наприклад, гравітація).

У пневматиці особливо важливе значення має спрощена, одновимірна форма рівняння, що застосовується при аналізі потоку в трубопроводах:

Спрощене рівняння Ейлера для розрахунку потоку газу в пневматичних проводах та трубопроводах

Це рівняння показує пряму залежність між зміною тиску та зміною швидкості потоку.

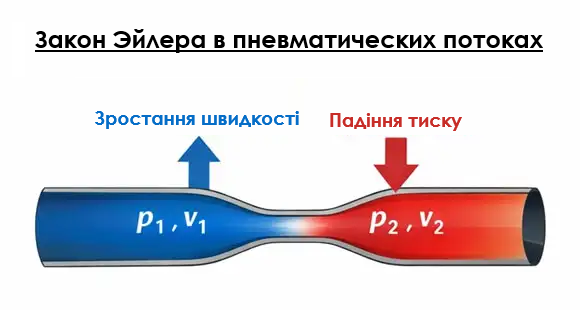

Закон Ейлера у пневматичному потоці: схема зміни тиску та швидкості газу в звуженні труби

Значення рівняння Ейлера в пневматиці

1. Залежність між тиском і швидкістю потоку

У пневматичних системах енергія стисненого повітря перетворюється на кінетичну енергію потоку. Рівняння Ейлера описує цей процес:

збільшення швидкості → зниження тиску,
зниження швидкості → підвищення тиску.

Це явище має ключове значення, зокрема, у:

форсунках,
дросельних клапанах,
системах розширення.

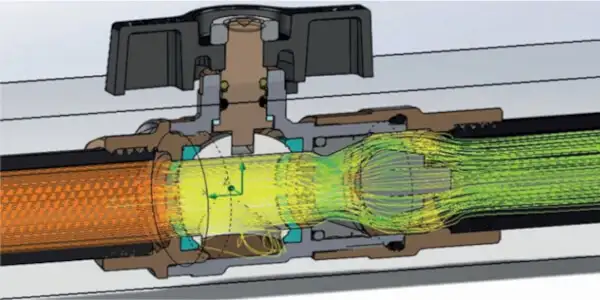

Регулювальні та дросельні клапани в розрізі, симуляція потоку стисненого повітря в пневматичній системі

2. Проектування пневматичних систем

Рівняння Ейлера є основою для:

аналізу потоку в трубопроводах,
підбору діаметрів труб і шлангів,
мінімізації втрат тиску.

На практиці це означає, що:

занадто малий діаметр трубопроводу → збільшення швидкості → більші втрати тиску,
правильний підбір компонентів → стабільна робота системи.

В асортименті ПНЕВМАТ особливо важливими є:

пневматичні шланги (наприклад, поліетиленові шланги, поліуретанові шланги),
фітинги та швидкороз'ємні з'єднання,
регулювальні та дросельні клапани.

Їх правильний підбір ґрунтується саме на аналізі потоку відповідно до рівняння Ейлера та його розширень.

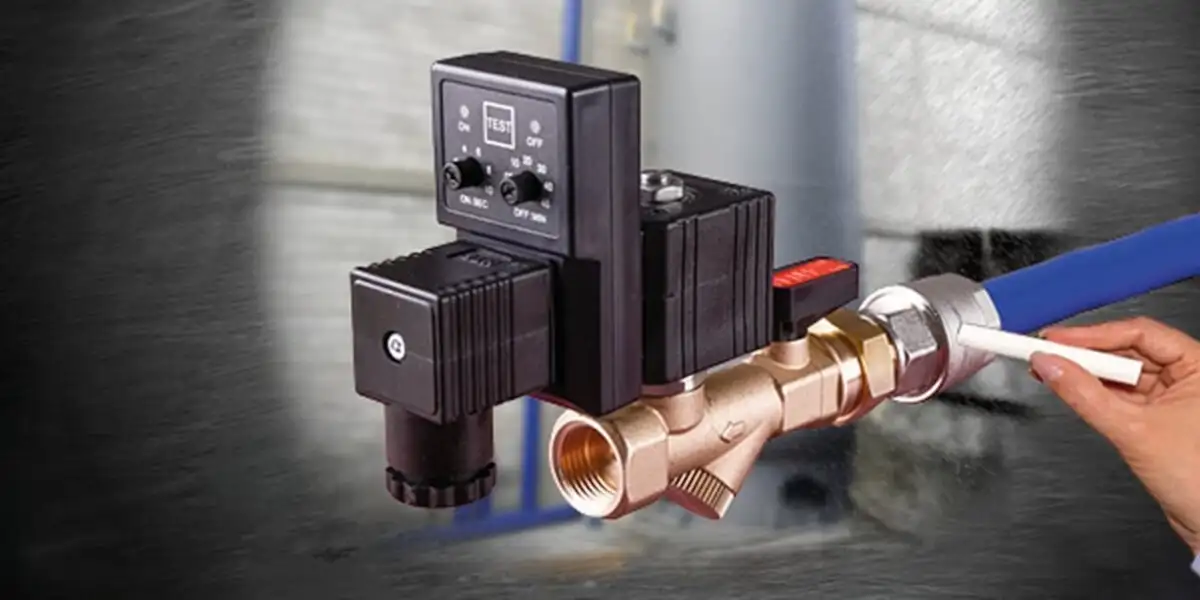

Аналіз та вимірювання втрат тиску в промисловій пневматичній установці за допомогою спеціального обладнання

3. Аналіз втрат тиску

Хоча рівняння Ейлера описує ідеальний потік, у реальних системах спостерігаються:

лінійні втрати (тертя),
місцеві втрати (коліна, клапани, фітинги).

Рівняння Ейлера є відправною точкою для більш досконалих моделей, таких як:

рівняння Бернуллі (з поправками),
рівняння Нав'є-Стокса,
емпіричні моделі втрат тиску.

У промисловій практиці:

аналіз падінь тиску дозволяє обмежити споживання енергії,
покращує ефективність пневматичних систем,
зменшує ризик простоїв.

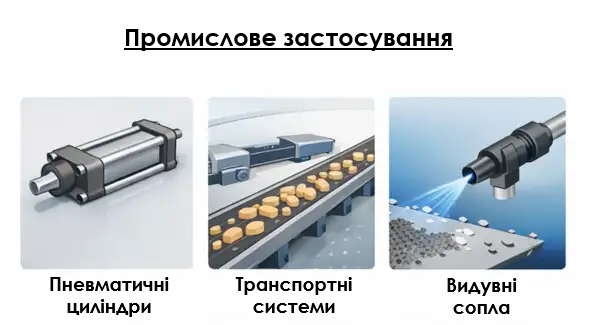

Промислове застосування пневматики: пневматичні циліндри, транспортні системи та обдувочні форсунки

Рівняння Ейлера та виконавчі механізми

Пневматичні циліндри

У пневматичних циліндрах рівняння Ейлера допомагає зрозуміти:

динаміку наповнення камери,
вплив витрати на швидкість поршня,
залежність між витратою та силою.

Занадто велика швидкість потоку може спричинити:

нестабільність руху,
кінцеві удари,
підвищений знос компонентів.

Тому на практиці застосовуються:

дросельні клапани,
регулятори потоку,
кінцева амортизація.

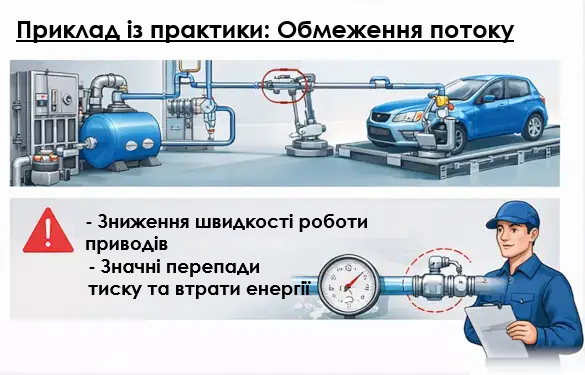

Енергоефективність пневматики: наслідки обмеження потоку стисненого повітря та падіння тиску в системі

Клапани та системи керування

У пневматичних клапанах рівняння Ейлера пояснює:

зміни тиску під час проходження потоку через звуження,
явища турбулентності,
виникнення шуму та втрати енергії.

Сучасні рішення, що пропонує ПНЕВМАТ, включають:

клапани з оптимізованою геометрією потоку,
елементи, що мінімізують втрати тиску,
компоненти, що підвищують енергоефективність установки.

Форсунки та видувні системи

У промислових форсунках рівняння Ейлера знаходить безпосереднє застосування:

прискорення повітря → падіння тиску,

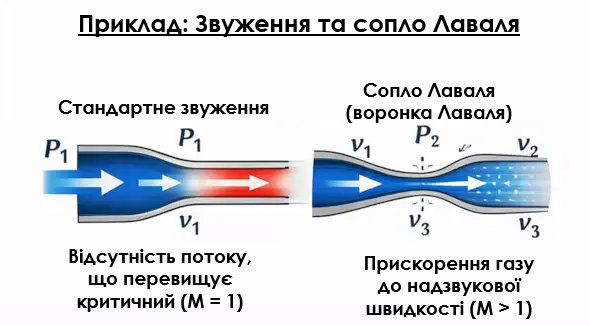

можливість досягнення потоків, близьких до швидкості звуку.

Застосування:

очищення поверхонь,
охолодження,
пневматичний транспорт.

Правильний підбір форсунок (наприклад, у пропозиції ПНЕВМАТ) дозволяє:

обмежити споживання стисненого повітря,
підвищити ефективність процесу.

Значення для енергоефективності

Стиснене повітря є одним з найдорожчих енергоносіїв у промисловості. Навіть незначні помилки в проектуванні можуть призвести до значних втрат.

Рівняння Ейлера дозволяє:

виявляти місця надмірних втрат енергії,
оптимізувати потік,
покращувати ефективність систем.

Приклади:

завищені швидкості потоку → більші втрати,
невідповідні клапани → турбулентність та падіння тиску,
неправильно підібрані трубопроводи → обмеження потоку.

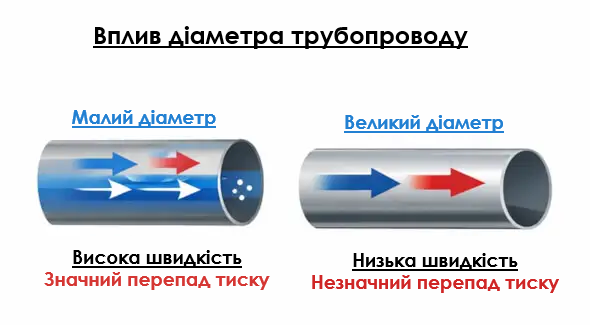

Вплив діаметра трубопроводу на швидкість потоку та падіння тиску газу за рівнянням Ейлера

Практичне застосування в промисловості

1. Промислова автоматизація

керування пневмоциліндрами,
оптимізація робочих циклів,
зменшення витрати повітря.

2. Харчова та фармацевтична промисловість

пневматичний транспорт,
точне дозування,
системи очищення.

3. Автомобільна промисловість

монтажні лінії,
системи «pick-and-place»,
пневматичні інструменти.

4. Технічне обслуговування

діагностика падінь тиску,
виявлення вузьких місць в установках,
модернізація систем.

Рівняння Ейлера та сучасний інженерний підхід

Сучасна пневматика все частіше використовує:

симуляції CFD (Computational Fluid Dynamics),
цифрові моделі потоку,
геометричну оптимізацію компонентів.

Рівняння Ейлера є основою цих методів і використовується в:

проектуванні клапанів,
аналізі потоку в розподільниках,
оптимізації систем розподілу повітря.

Роль ПНЕВМАТ у промисловій практиці

Компанія ПНЕВМАТ пропонує рішення, які на практиці використовують принципи, що випливають з рівняння Ейлера:

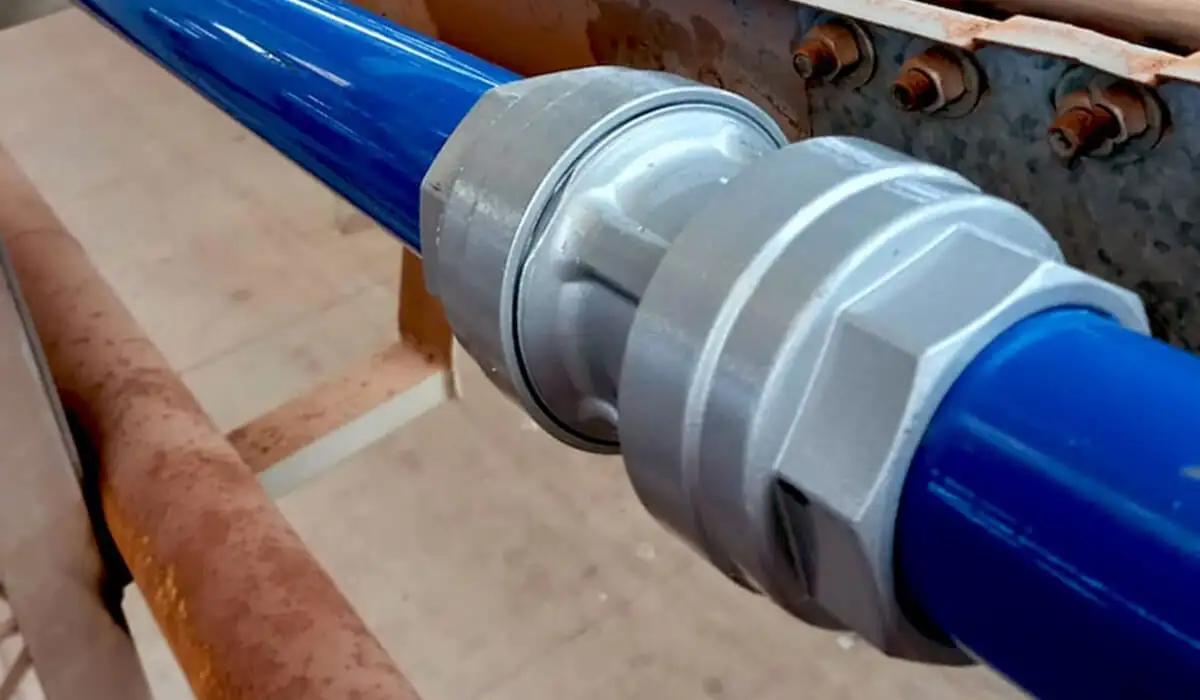

1. Монтажні компоненти

промислові шланги та трубопроводи з оптимізованим діаметром,
фітинги, що мінімізують втрати потоку,
швидкороз'ємні з'єднання з високою пропускною здатністю.

2. Елементи управління

дрозневі та регулювальні клапани,

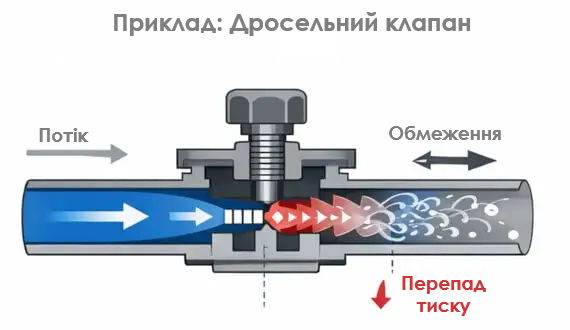

Принцип роботи дросельного клапана в пневматиці, обмеження потоку та падіння тиску стисненого повітря

пневматичні розподільники,
системи підготовки повітря.

3. Технічне консультування

аналіз установок,
підбір компонентів,
оптимізація енергоспоживання.

Завдяки цьому можна:

підвищити ефективність систем,
зменшити експлуатаційні витрати,
покращити надійність установок.

Застосування закону Ейлера в моделюванні реальних потоків

Хоча класична теорія Ейлера описує ідеальний потік (без в'язкості), у реальних пневматичних системах ми маємо справу з низкою явищ, які модифікують її результати. Незважаючи на це, саме цей закон є відправною точкою для всіх більш складних моделей, що використовуються в інженерії.
