Обеспечение молокоперерабатывающего завода, завода по производству молочных продуктов

Оборудование молокозавода – какие пневматические продукты используют молокоперерабатывающее предприятие?

Современные молокозаводы – высокоавтоматизированные промышленные предприятия, где надежность, гигиена и эффективность технологических процессов являются абсолютным приоритетом. Требования, предъявляемые к производителям молочной продукции – как санитарные нормы, так и ожидания рынка – заставляют применять современные технические решения. Одной из ключевых областей технологий, используемых в переработке молока, есть пневматика и промышленная автоматика.

Сжатый воздух, как безопасная и чистая рабочая среда, широко применяется в каждой молочной фабрике – от автоматического управления клапанами и приводами, через привод систем транспортировки и упаковки вплоть до процессов мойки установок (CIP). Ключевое значение имеет не только качество и надежность отдельных компонентов, но и их устойчивость к воздействию химических веществ и возможность легкого поддержания чистоты в соответствии с гигиеническими нормами.

В этой статье мы представляем комплексный обзор пневматических решений, автоматики и систем сжатого воздуха, используемых на молокозаводах – как в производственных, так и вспомогательных сферах. Мы также обсуждаем конкретные компоненты и технологии, доступные в предложениях ПНЕВМАТ, компании, специализирующейся на проектировании, поставке и обслуживании пневматических систем для пищевой промышленности.

Универсальная среда – сжатый воздух

Сжатый воздух является чистым, безопасным и доступным носителем энергии. По сравнению с электрическими или гидравлическими решениями пневматика отличается:

• низким риском возгорания и загрязнения, что имеет ключевое значение в пищевой промышленности,
• простотой установки и обслуживания
• устойчивостью к внешним факторам, включая воду, пар, жиры и моющие средства,
• быстрой реакции и точного управления в динамических приложениях.

В молочных заводах пневматические системы применяются как в технологических (производственных), так и вспомогательных установках (мойка, контроль качества, упаковка, транспортировка).

Роль пневматики и автоматики на молочном заводе

Управление и безопасность процессов

На молочных заводах пневматика играет ключевую роль в управлении клапанами и приводами, обеспечивая точное выполнение процессов: от дозировки сырья, смешивания до наполнения и упаковки. Пневматические клапаны и электроклапаны, а также приводы открывают и закрывают поток в соответствии с сигналами автоматики, что обеспечивает мгновенную реакцию и минимизирует потребление энергии.

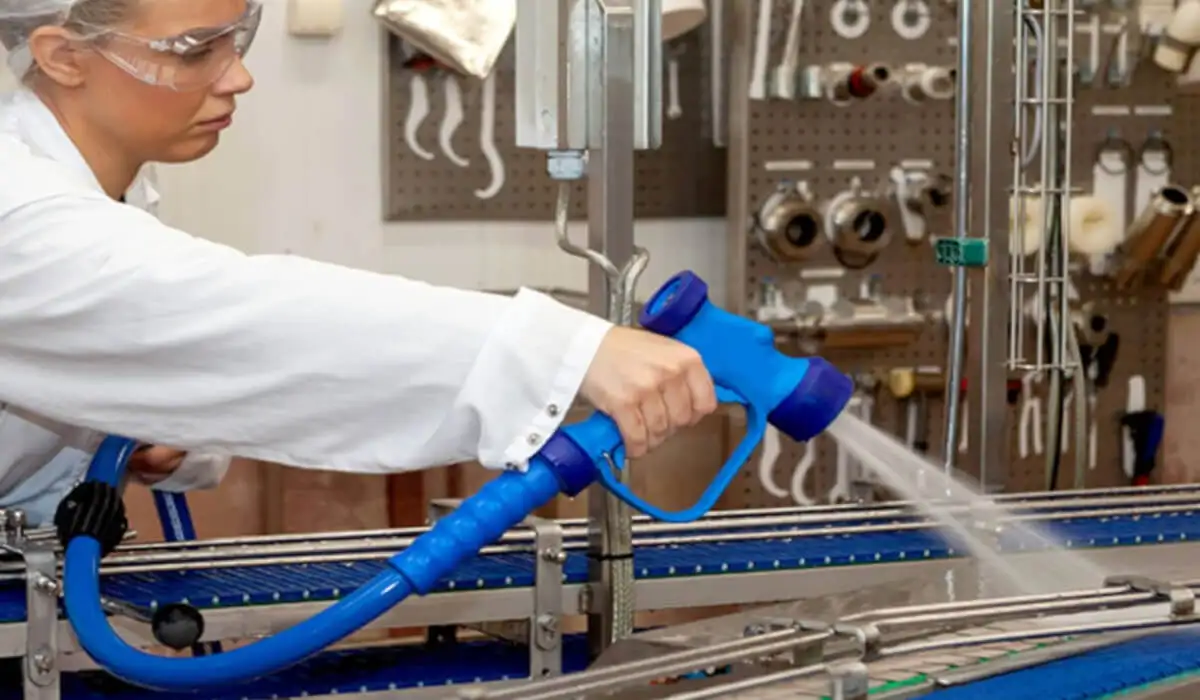

Гигиена и мойка (CIP)

Высокое качество пневматических элементов – сертифицированных, легких в чистке и устойчивых к интенсивной мойке (IP69K) – имеет ключевое значение для обеспечения безопасности пищевых продуктов. Такие компоненты поддерживают стерильность и продлевают срок эксплуатации установки.

Гибкость производства

Пневматика позволяет быстро перенастраивать производственные линии – например, изменять формат упаковки или тип продукта – благодаря простой замене цилиндров, клапанов или модулей управления. Автоматика также позволяет осуществлять управление с помощью промышленных протоколов, таких как Ethernet/IP, IO-Link, Profibus и т.д.

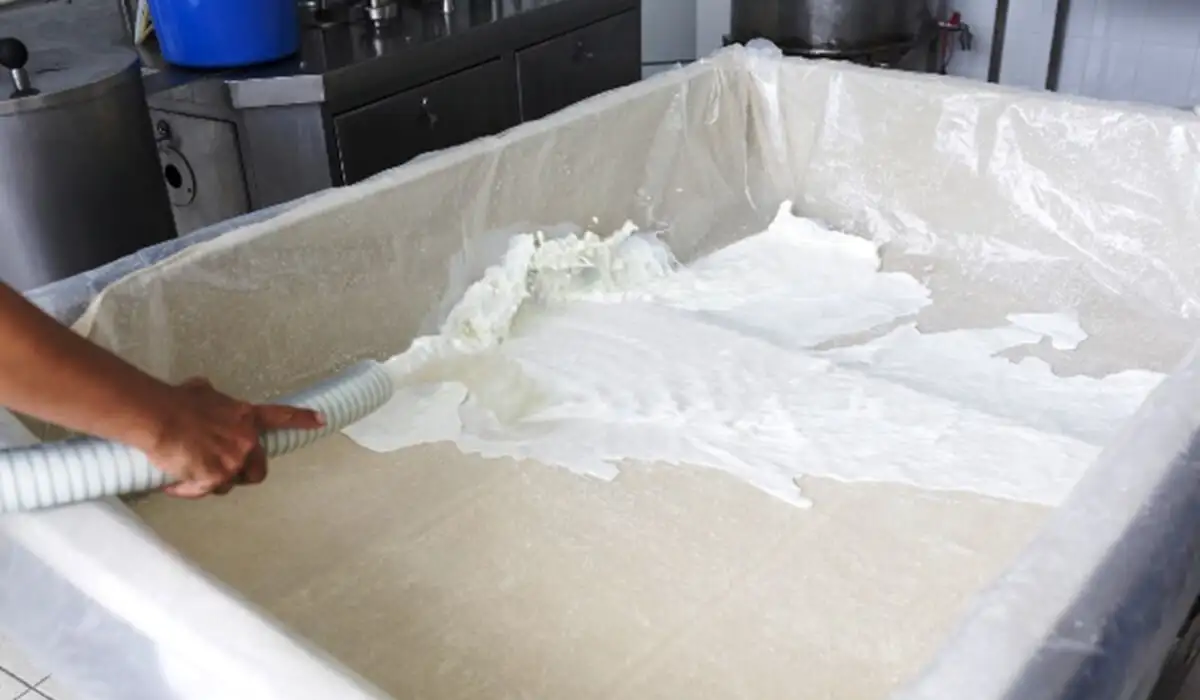

Транспортировка сырья и продуктов

Системы пневматической транспортировки используются для транспортировки порошков, гранул, сахара, а также для испарения или упаковки. Благодаря закрытым системам они изолированы от окружающей среды, что снижает загрязнение и риск ухудшения качества продукта.

Качество воздуха – фильтрация и осушение

Сжатый воздух должен быть чистым, сухим и без масел. Установки оснащены фильтрами сжатого воздуха, осушителями (холодильными, адсорбционными, мембранными), фильтрами-редукторами, сепараторами и прецизионными манометрами – для защиты оборудования и безопасности пищевых продуктов.

Типичные применения пневматики в молочном животноводстве
Приложение	Функция
Пневматические приводы	Автоматическое открытие/закрытие элементов, регулировка дозирования, перемещение компонентов.
Регулирующие клапаны	Точный контроль потока сырых жидкостей и продуктов.
Фильтры, редукторы , манометры	Очистка воздуха и регулирование давления для стабильности процесса.
Мембранные сепараторы	Обеспечение качества воздуха в критических зонах (упаковка, дозирование).
Подготовка воздуха – Фильтр-редуктор	Установки, совмещающие фильтрацию, регулирование давления и смазку.
Быстроразъемные соединения и фитинги из нержавеющей стали	Безопасные соединения в зонах контакта с пищевыми продуктами.
Пневматические конвейеры	Транспортировка порошков и гранулятов, изоляция продукта от окружающей среды.
Осушители и фильтры тонкой очистки	Удаление влаги и загрязнений из воздуха, используемого в пищевых продуктах.

Основные пневматические изделия, используемые в молочной промышленности

Пневматические приводы

Приводы отвечают за линейное или вращательное движение – они используются в таких областях, как:

• открытие и закрытие заслонок, клапанов и крышек
• позиционирование компонентов на линиях розлива и этикетирования
• управление системами дозировки (сливки, ультрапастеризованное молоко, йогурт)
• Автоматизация линии CIP (очистка на месте)

Для молочной промышленности рекомендуются приводы из нержавеющей стали (INOX), поскольку они устойчивы к коррозии и подходят для очистки под высоким давлением. Модели, соответствующие стандартам ISO 15552 и ISO 6432, обеспечивают легкую стандартизацию и замену компонентов.

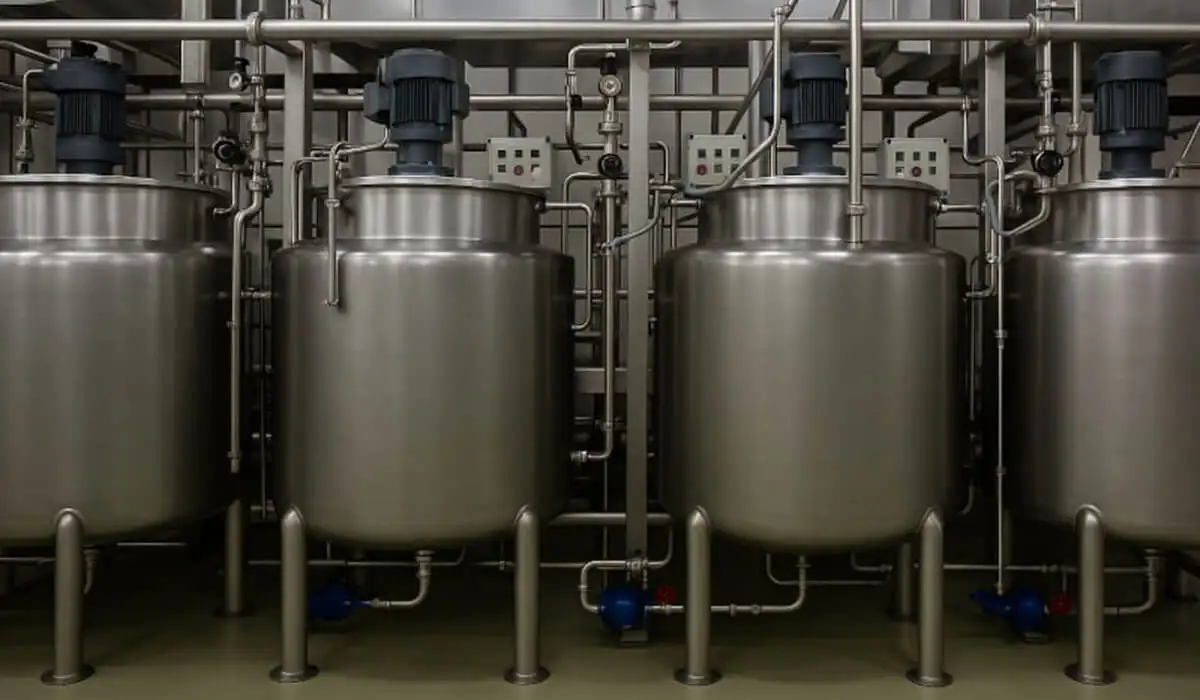

Пневматические клапаны и электромагнитные клапаны

Клапаны регулирования потока воздуха важны для управления работой исполнительных механизмов и других исполнительных механизмов. В молочной промышленности они используются:

• Шаровые и дроссельные клапаны из нержавеющей стали – для жидкостей и CIP,
• Электромагнитные клапаны 3/2, 5/2, 5/3 – для точного управления приводами,
• Клапанные острова – интегрированы с системами автоматизации (например, через IO-Link).

Клапаны должны иметь высокий класс герметичности (IP67/IP69K) и сертификаты для контакта с пищевыми продуктами (FDA, EC 1935/2004).

Соединительные элементы и пневматическая арматура

Соединения трубопроводов и компонентов должны быть гигиеническими, крепкими и устойчивыми к воздействию молока, жиров и моющих средств. В молочных заводах используются:

• штекерные соединительные элементы из нержавеющей стали, часто с уплотнителями FKM или EPDM,
• санитарная арматура – Tri-Clamp, DIN 11851, SMS
• полиуретановые и тефлоновые (PTFE) трубы – гибкие, химически и термически стойкие.

Устройства для подготовки воздуха

Для надежной работы пневматической системы сжатый воздух должен быть чистым, сухим и должным образом подготовленным. Для этого используются:

• фильтры предварительные и точные – для удаления твердых частиц, масел, влаги,
• Охладители BEKOBLIZZ и адсорбционные осушители – для обеспечения точки росы до -40°C,
• фильтры-редукторы с манометрами – стабилизируют подачу давления.

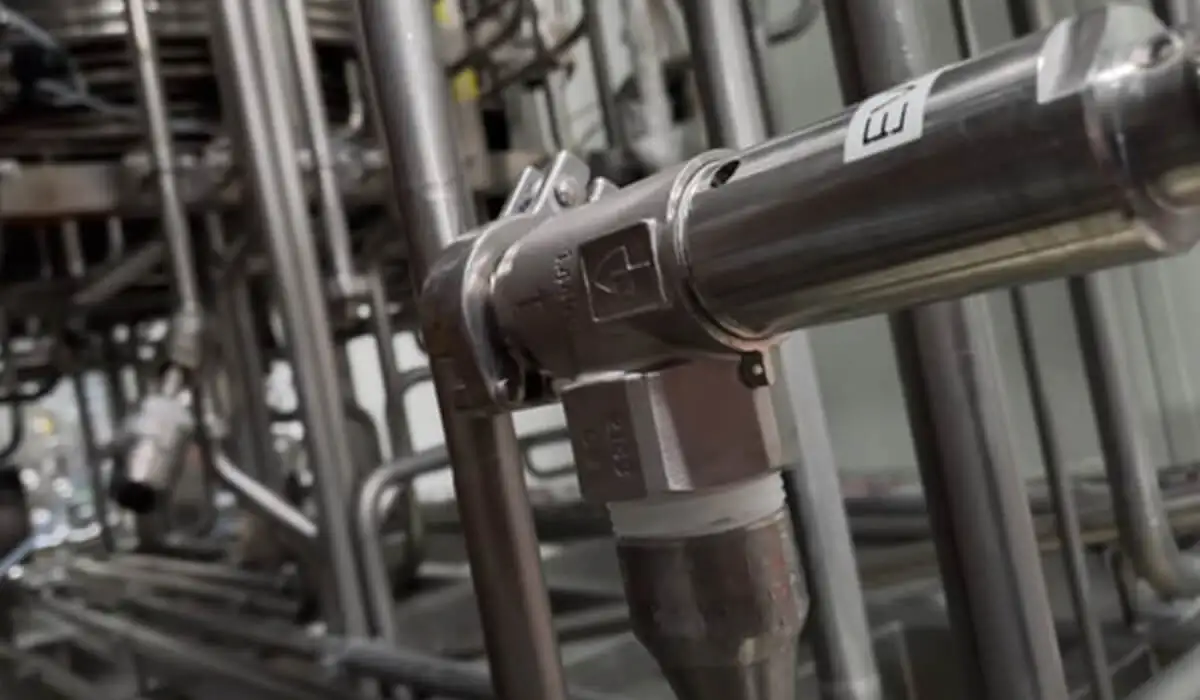

В критических зонах контакта с пищевыми продуктами используются стерильные фильтры с мембранами PTFE, гарантирующие качество воздуха класса ISO 8573-1.

Компрессоры и сети сжатого воздуха

Источником энергии является станция сжатого воздуха обычно на основе винтовых компрессоров с рекуперацией тепла и интеллектуальным управлением. Системы распределения воздуха производятся из:

• алюминиевых труб – легких, устойчивых к коррозии и отложениям,
• систем INFINITY или Effebi Press – обеспечивающие быстрый монтаж без сварки.

Сети должны быть спроектированы с учетом гигиенических зон, точек спуска конденсата и легкого доступа к обслуживанию.

Энергоэффективность пневматических систем в молочной промышленности

Уменьшение потерь сжатого воздуха

Сжатый воздух, хотя и чрезвычайно функциональный, является дорогим носителем энергии – особенно если система не достаточно герметична и оптимизирована. На молочных предприятиях огромное значение имеет выявление и устранение утечек в:

• соединительных элементах и трубопроводах,
• силовых приводах с изношенной прокладкой,
• трубопроводах (например, из алюминия или INOX),
• фильтрах и предохранительных клапанах.

ПНЕВМАТ предлагает энергетические аудиты установок сжатого воздуха, позволяющие выявить места потерь, рассчитать их стоимость и указать меры по устранению недостатков.

Системы рекуперации тепла

Современные компрессоры (например, винтовые компрессоры) позволяют рекуперировать до 94% тепла, которое может быть использовано для нагрева технологической воды или поддержки систем CIP. ПНЕВМАТ поставляет компрессоры и компоненты, совместимые с системами рекуперации энергии.

Интеллектуальная регулировка давления

Применение пропорциональных регуляторов и клапанов с изменяющейся характеристикой позволяет в режиме реального времени регулировать давление в соответствии с текущей потребностью. Вместо того чтобы поддерживать постоянное высокое давление во всей установке, система реагирует гибко, снижая потребление энергии даже на 30%.

Процессная безопасность и гигиенические стандарты

Компоненты, разрешенные для контакта с пищевыми продуктами

В молочной промышленности все компоненты должны соответствовать строгим стандартам:

• FDA, EC1935/2004, NSF-H1 – для элементов, контактирующих с продуктом (уплотнения, поршни, соединители),
• IP69K – устойчивость к интенсивной мойке под высоким давлением и химическим веществам
• Clean Design – минимизация щелей и мертвых пространств.

ПНЕВМАТ предлагает нержавеющие соединительные элементы INOX, силовые приводы из кислотостойкой стали, а также полиуретановые трубки и тефлоновые шланги, устойчивые к молоку, сливкам, моющим средствам и водяным парам.

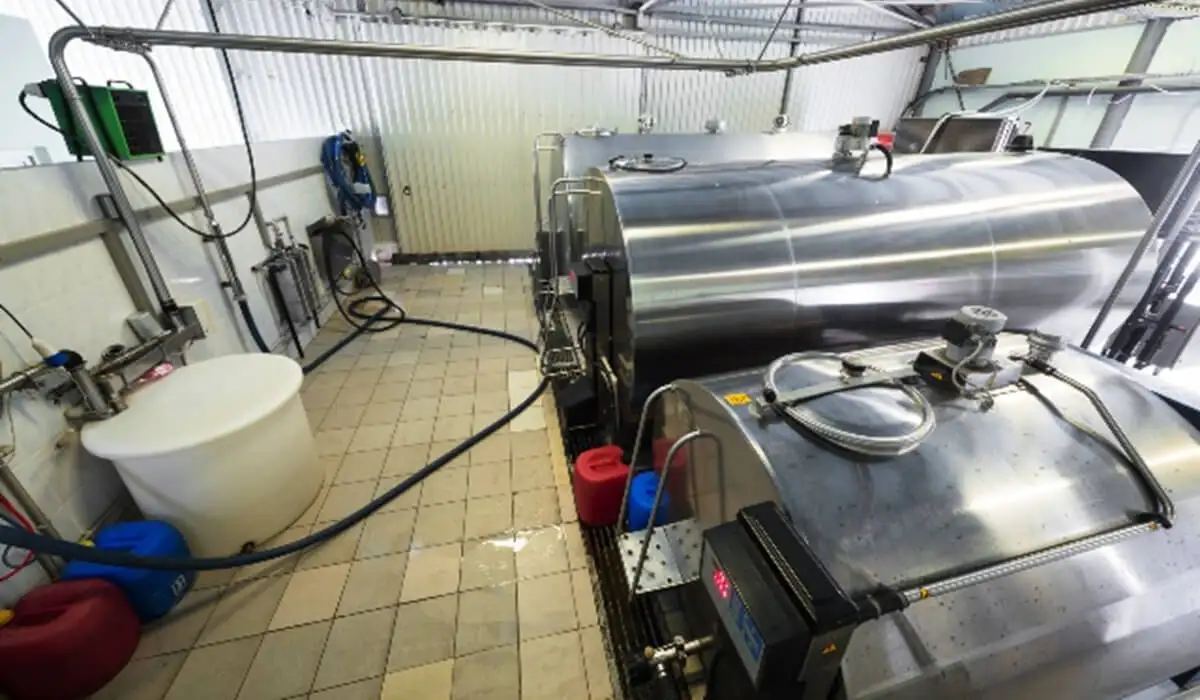

Системы безопасности

Для обеспечения безопасности установок молокозавода используются:

• Предохранительные клапаны – предотвращают превышение допустимого давления,
• Клапаны быстрого стравливания воздуха - используются в силовых приводах во время аварийных работ
• Замки, блокирующие силовые приводы – предотвращают случайном движении поршня во время сервисных работ.

Внедрение комплексных пневматических систем на молокозаводе – как мы это делаем в ПНЕВМАТ?

1. Анализ потребностей – аудит производительности, идентификация процессов, требующих автоматизации и высокой гигиены.
2. Подбор компонентов – цилиндры, клапаны, фильтры и системы подготовки воздуха, приспособленные к областям CIP, транспортировке, наполнению.
3. Проектирование установок – использование знаний ПНЕВМАТ в области проектирования и технической документации.
4. Внедрение и интеграция – монтаж, испытание, интеграция с автоматикой, управлением.
5. Обучение и обслуживание – обучение персонала и внедрение процедур технического обслуживания, консервации и мониторинга параметров.
6. Оптимизация – постоянный контроль и аудит потребления воздуха, параметризация работы и энергоэффективность.
