Забезпечення молокопереробного заводу, заводу з виробництва молочних продуктів

Обладнання молокозаводу – які пневматичні продукти використовує молокопереробне підприємство?

Сучасні молокозаводи – це високоавтоматизовані промислові підприємства, де надійність, гігієна та ефективність технологічних процесів є абсолютним пріоритетом. Вимоги, що пред'являються до виробників молочної продукції – як санітарні норми, так і очікування ринку – змушують застосовувати сучасні технічні рішення. Однією з ключових областей технологій, що використовуються в переробці молока, є пневматика та промислова автоматика.

Стиснене повітря, як безпечне та чисте робоче середовище, широко застосовується в кожній молочній фабриці – від автоматичного керування клапанами та приводами, через привід систем транспортування та пакування, аж до процесів миття установок (CIP). Ключове значення тут має не тільки якість і надійність окремих компонентів, але й їх стійкість до впливу хімічних речовин та можливість легкого підтримання чистоти відповідно до гігієнічних норм.

У цій статті ми представляємо комплексний огляд пневматичних рішень, автоматики та систем стисненого повітря, що використовуються на молокозаводах – як у виробничих, так і в допоміжних сферах. Ми також обговорюємо конкретні компоненти та технології, доступні в пропозиції ПНЕВМАТ, компанії, що спеціалізується на проектуванні, постачанні та обслуговуванні пневматичних систем для харчової промисловості.

Універсальне середовище – стиснене повітря

Стиснене повітря є чистим, безпечним і легкодоступним носієм енергії. У порівнянні з електричними або гідравлічними рішеннями, пневматика відрізняється:

• низьким ризиком займання та забруднення, що має ключове значення в харчовій промисловості,
• простотою установки та обслуговування
• стійкістю до зовнішніх факторів, включаючи воду, пару, жири та миючі засоби,
• швидкою реакцією та точним керуванням у динамічних застосуваннях.

У молочних заводах пневматичні системи застосовуються як у технологічних (виробничих), так і допоміжних установках (миття, контроль якості, пакування, транспортування).

Роль пневматики та автоматики на молочному заводі

Керування та безпека процесів

На молочних заводах пневматика відіграє ключову роль у керуванні клапанами та приводами, забезпечуючи точне виконання процесів: від дозування сировини, змішування до наповнення та пакування. Пневматичні клапани та електроклапани, а також приводи відкривають і закривають потік відповідно до сигналів автоматики, що забезпечує миттєву реакцію та мінімізує споживання енергії.

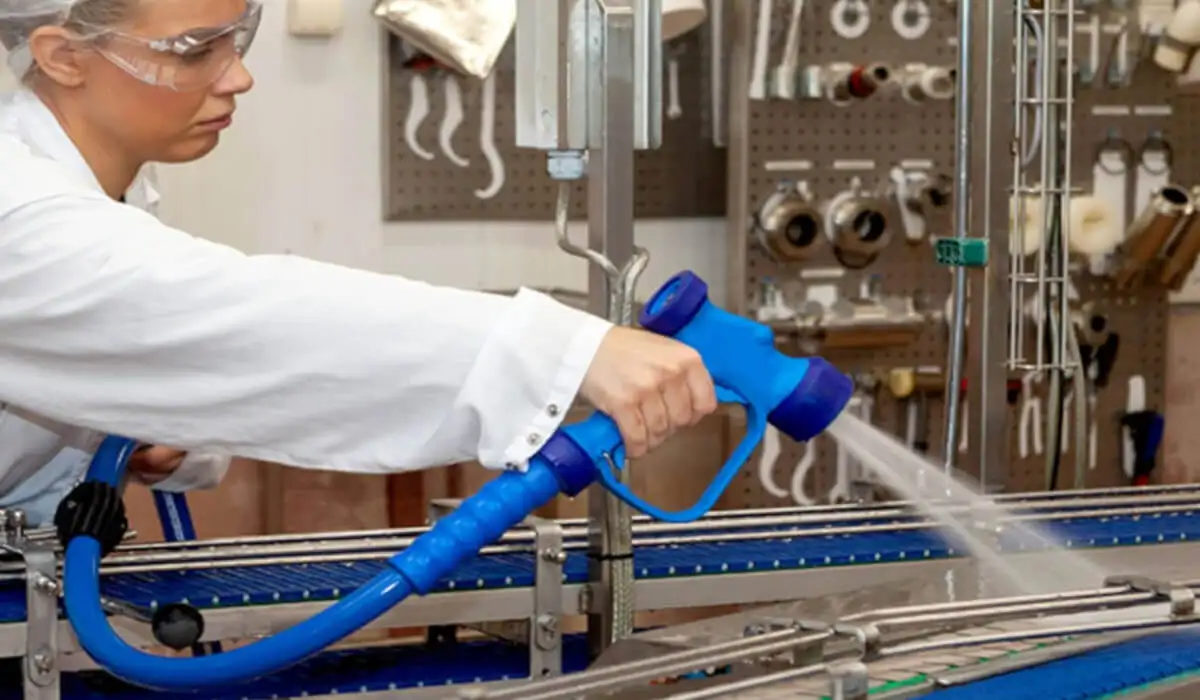

Гігієна та миття (CIP)

Висока якість пневматичних елементів – сертифікованих, легких у чищенні та стійких до інтенсивного миття (IP69K) – має ключове значення для забезпечення безпеки харчових продуктів. Такі компоненти підтримують стерильність і продовжують термін експлуатації установки.

Гнучкість виробництва

Пневматика дозволяє швидко переналаштовувати виробничі лінії – наприклад, змінювати формат упаковки або тип продукту – завдяки простій заміні циліндрів, клапанів або модулів управління. Автоматика також дозволяє здійснювати управління за допомогою промислових протоколів, таких як Ethernet/IP, IO-Link, Profibus тощо.

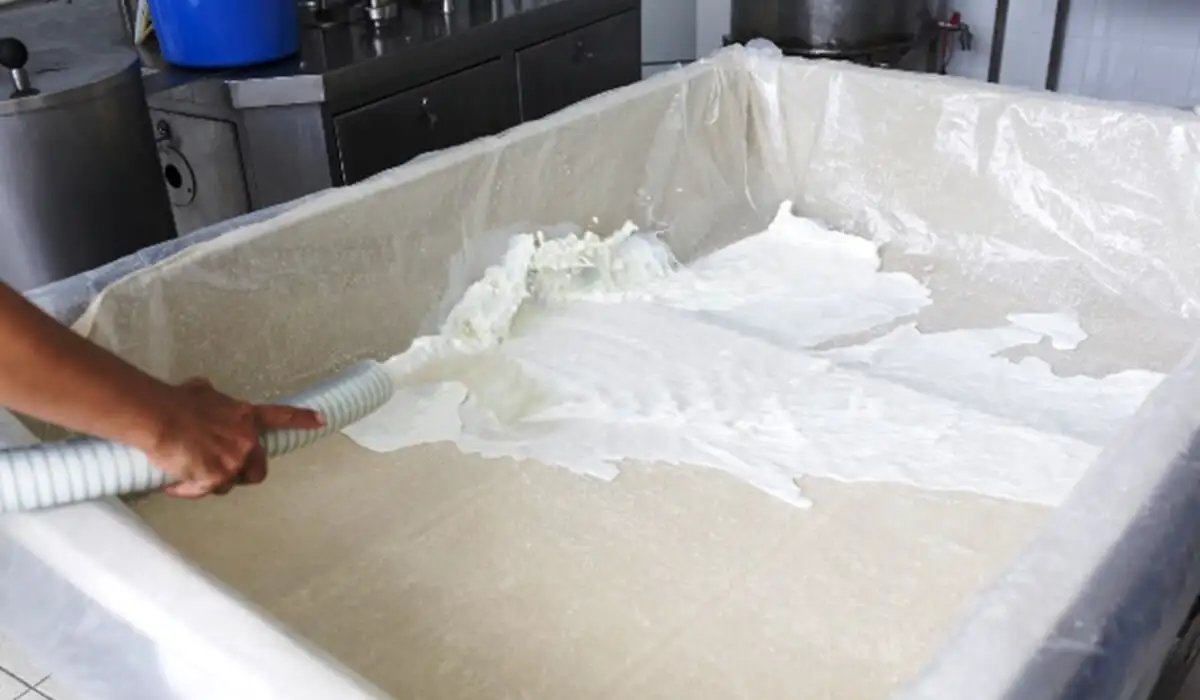

Транспортування сировини та продуктів

Системи пневматичного транспортування використовуються для транспортування порошків, гранул, цукру, а також для випаровування або пакування. Завдяки закритим системам вони ізольовані від навколишнього середовища, що зменшує забруднення та ризик погіршення якості продукту.

Якість повітря – фільтрація та осушення

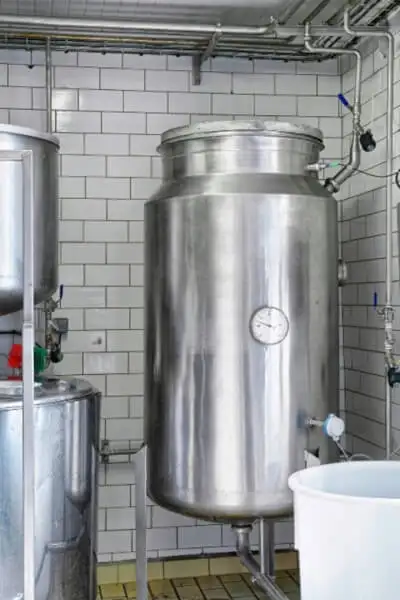

Стиснене повітря має бути чистим, сухим і без масел. Установки оснащені фільтрами стисненого повітря, осушувачами (холодильними, адсорбційними, мембранними), фільтрами-редукторами, сепараторами та прецизійними манометрами – для захисту обладнання та забезпечення безпеки харчових продуктів.

Типові застосування пневматики в молочному скотарстві
Застосування	Функція
Пневматичні приводи	Автоматичне відкриття/закриття елементів, регулювання дозування, переміщення компонентів.
Регулювальні клапани	Точний контроль потоку сировинних рідин та продуктів.
Фільтри, редуктори , манометри	Очищення повітря та регулювання тиску для стабільності процесу.
Мембранні сепаратори	Забезпечення якості повітря в критичних зонах (упаковка, дозування).
Підготовка повітря – Фільтр-редуктор	Агрегати, що поєднують фільтрацію, регулювання тиску та змащення.
Швидкоз'ємні з'єднувачі та фітинги з нержавіючої сталі	Безпечні з'єднання в зонах контакту з харчовими продуктами.
Пневматичні конвеєри	Транспортування порошків та гранул, ізоляція продукту від навколишнього середовища.
Осушувачі та кінцеві фільтри	Видалення вологи та забруднюючих речовин з повітря, що використовується в харчових продуктах.

Основні пневматичні вироби, що використовуються в молочній промисловості

Пневматичні приводи

Приводи відповідають за лінійний або обертальний рух – вони використовуються в таких сферах, як:

• відкриття та закриття заслінок, клапанів та кришок
• позиціонування компонентів на лініях розливу та етикетування
• керування системами дозування (вершки, ультрапастеризоване молоко, йогурт)
• Автоматизація лінії CIP (очищення на місці)

Для молочної промисловості рекомендуються приводи з нержавіючої сталі (INOX) , оскільки вони стійкі до корозії та підходять для очищення під високим тиском. Моделі, що відповідають стандартам ISO 15552 та ISO 6432, забезпечують легку стандартизацію та заміну компонентів.

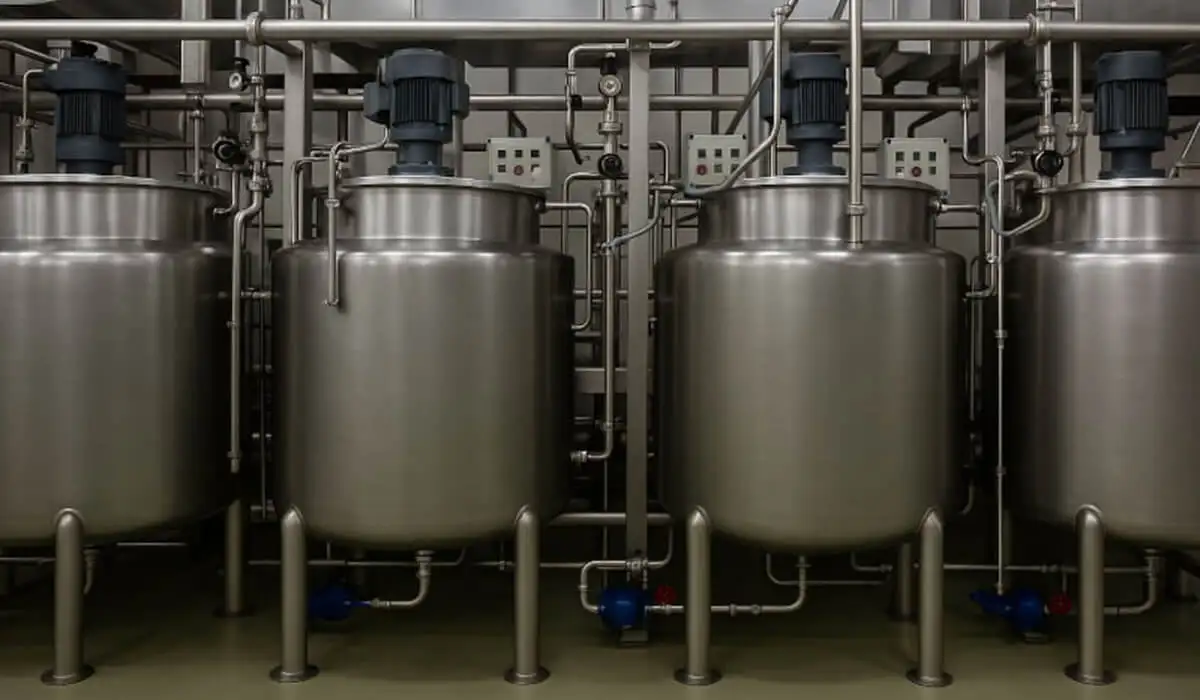

Пневматичні клапани та електромагнітні клапани

Клапани регулювання потоку повітря є важливими для керування роботою виконавчих механізмів та інших виконавчих механізмів. У молочній промисловості вони використовуються:

• Кульові та дросельні клапани з нержавіючої сталі– для рідин та CIP,
• Електромагнітні клапани 3/2 , 5/2, 5/3 – для точного керування приводами,
• Клапанні острови – інтегровані із системами автоматизації (наприклад, через IO-Link).

Клапани повинні мати високий клас герметичності (IP67/IP69K) та сертифікати для контакту з харчовими продуктами ( FDA , EC 1935/2004).

З'єднувальні елементи та пневматична арматура

З'єднання трубопроводів та компонентів повинні бути гігієнічними, міцними та стійкими до впливу молока, жирів та миючих засобів. У молочних заводах використовуються:

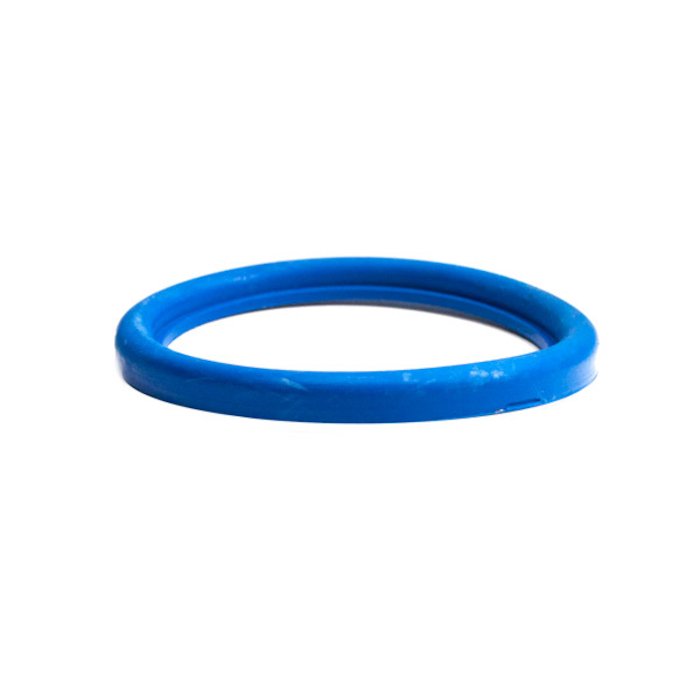

• штекерні з'єднувальні елементи з нержавіючої сталі, часто з ущільнювачами FKM або EPDM,

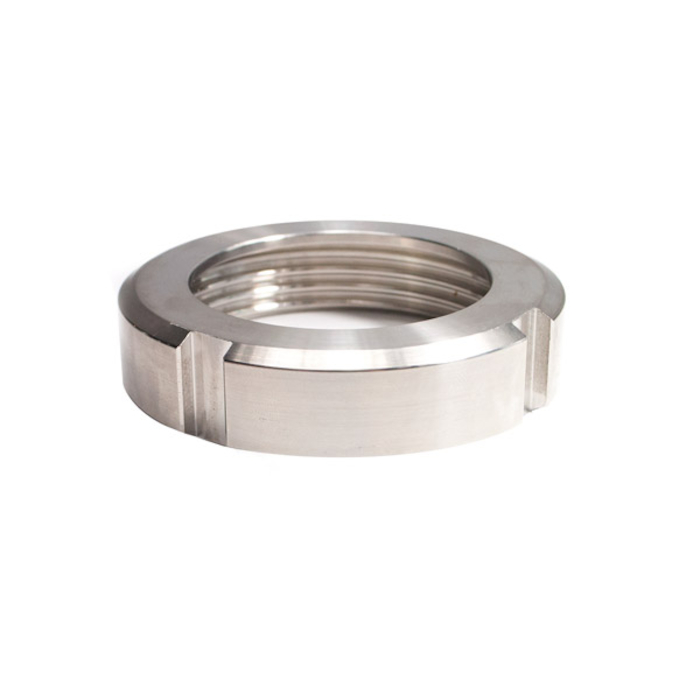

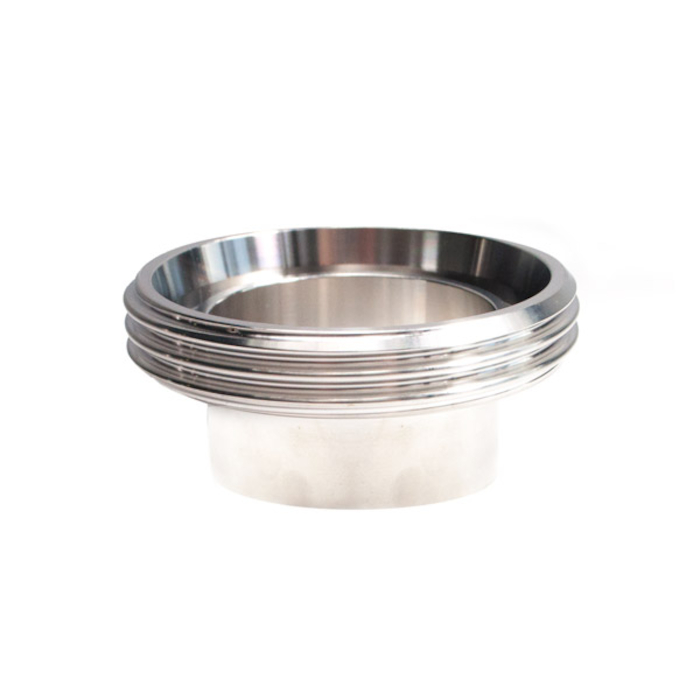

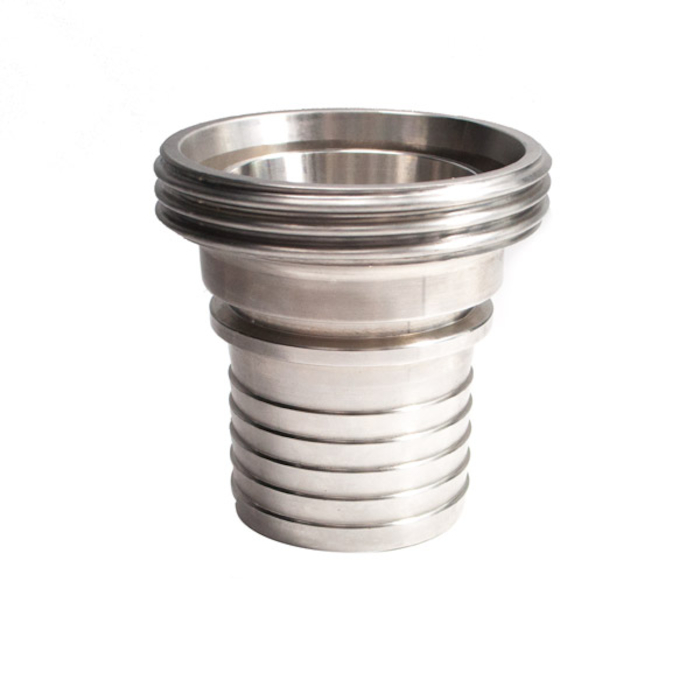

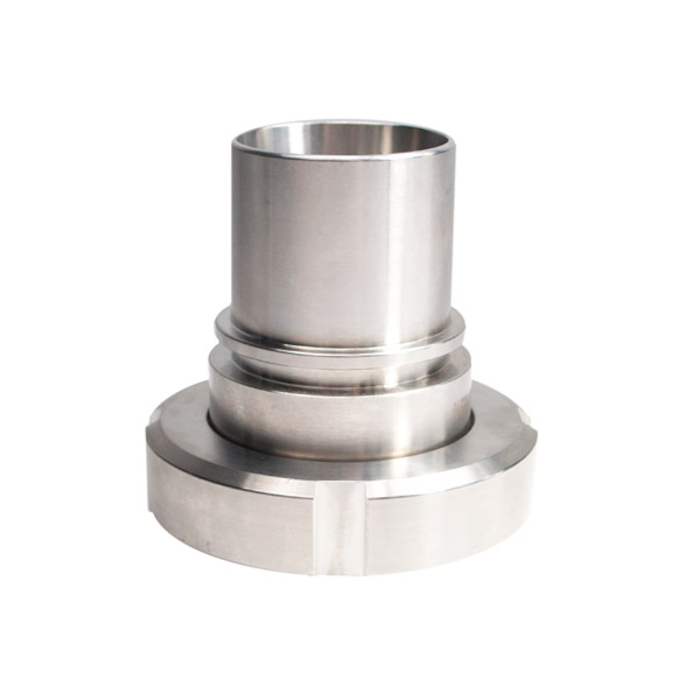

• санітарну арматуру – Tri-Clamp, DIN 11851, SMS

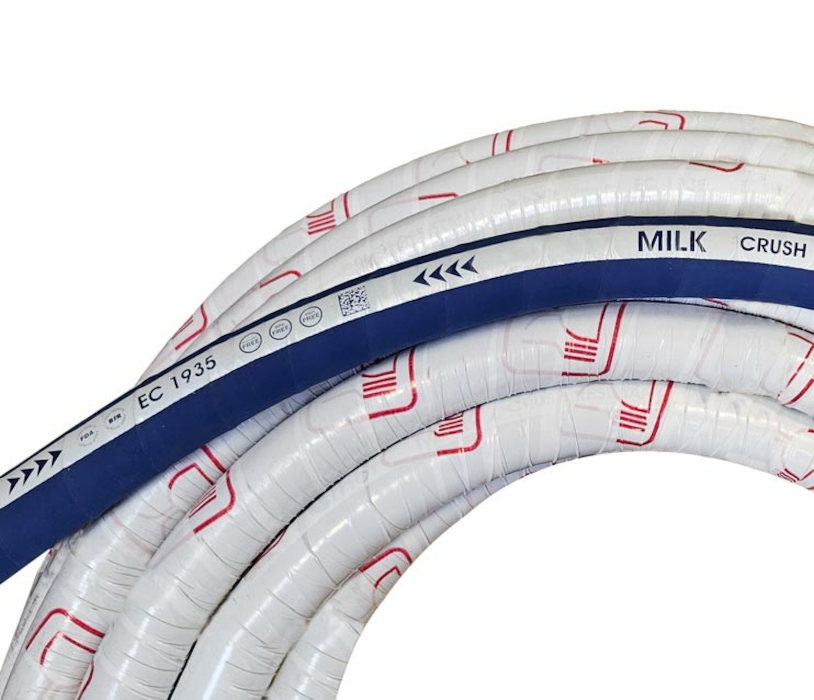

• поліуретанові та тефлонові (PTFE) труби – гнучкі, хімічно та термічно стійкі.

Пристрої для підготовки повітря

Для надійної роботи пневматичної системи стиснене повітря повинно бути чистим, сухим і належним чином підготовленим. Для цього використовуються:

• фільтри попередні та точні – для видалення твердих частинок, масел, вологи,
• Охолоджувачі BEKOBLIZZ та адсорбційні осушувачі – для забезпечення точки роси до -40°C,
• фільтри-редуктори з манометрами – стабілізують тиск подачі.

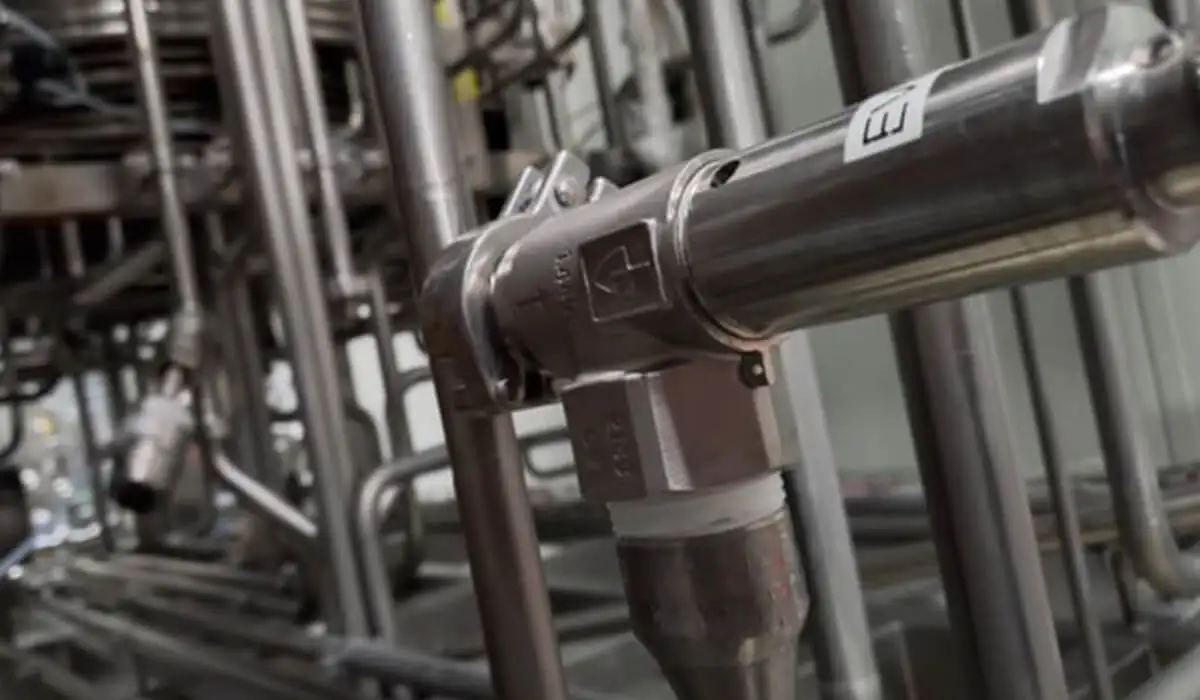

У критичних зонах контакту з харчовими продуктами використовуються стерильні фільтри з мембранами PTFE, які гарантують якість повітря класу ISO 8573-1.

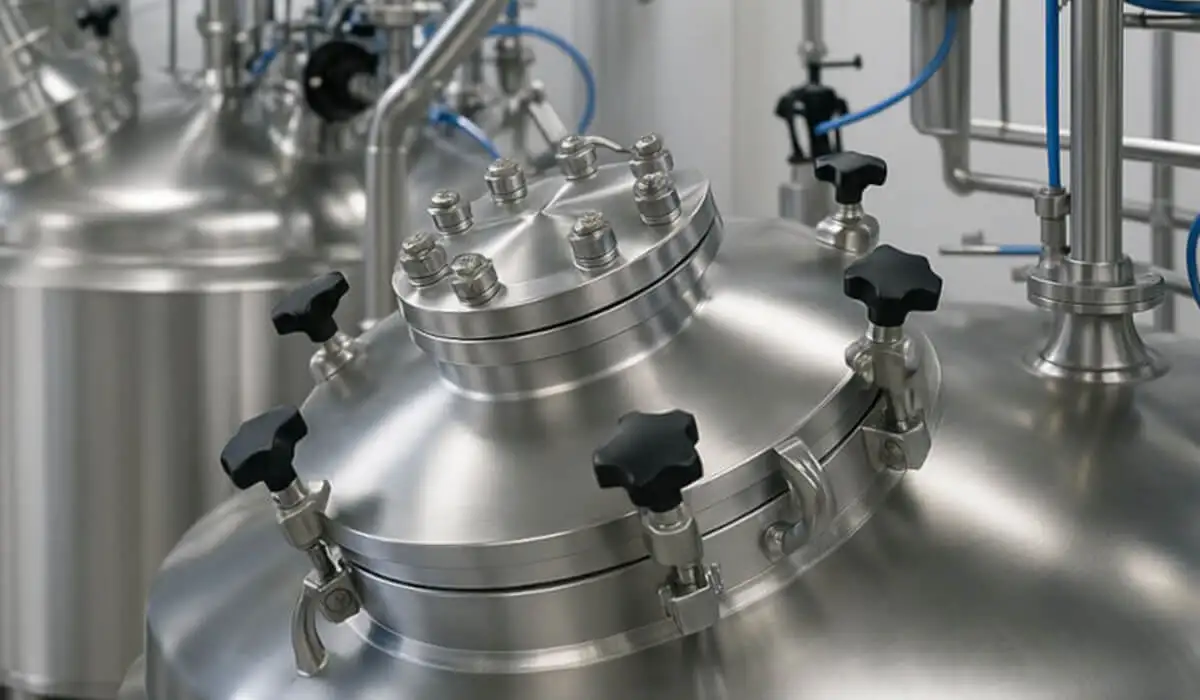

Компресори та мережі стисненого повітря

Джерелом енергії є станція стисненого повітря – зазвичай на основі гвинтових компресорів з рекуперацією тепла та інтелектуальним управлінням. Системи розподілу повітря виготовляються з:

• алюмінієвих труб – легких, стійких до корозії та відкладень,
• систем INFINITY або Effebi Press – що забезпечують швидкий монтаж без зварювання.

Мережі повинні бути спроектовані з урахуванням гігієнічних зон, точок спуску конденсату та легкого доступу для обслуговування.

Енергоефективність пневматичних систем у молочній промисловості

Зменшення втрат стисненого повітря

Стиснене повітря, хоча і надзвичайно функціональне, є дорогим носієм енергії – особливо якщо система не є достатньо герметичною та оптимізованою. На молочних підприємствах величезне значення має виявлення та усунення витоків у:

• з'єднувальних елементах та трубопроводах,
• силових приводах із зношеною прокладкою,
• трубопроводах (наприклад, з алюмінію або INOX),
• фільтрах і запобіжних клапанах.

ПНЕВМАТ пропонує енергетичні аудити установок стисненого повітря, які дозволяють виявити місця втрат, розрахувати їх вартість і вказати заходи щодо усунення недоліків.

Системи рекуперації тепла

Сучасні компресори (наприклад, гвинтові компресори) дозволяють рекуперувати до 94% виробленого тепла, яке може бути використане для нагрівання технологічної води або підтримки систем CIP. ПНЕВМАТ постачає компресори та компоненти, сумісні з системами рекуперації енергії.

Інтелектуальне регулювання тиску

Застосування пропорційних регуляторів і клапанів із змінною характеристикою дозволяє в режимі реального часу регулювати тиск відповідно до поточної потреби. Замість того, щоб підтримувати постійний високий тиск у всій установці, система реагує гнучко, знижуючи споживання енергії навіть на 30%.

Процесна безпека та гігієнічні стандарти

Компоненти, дозволені для контакту з харчовими продуктами

У молочній промисловості всі компоненти повинні відповідати суворим стандартам:

• FDA, EC1935/2004, NSF-H1 – для елементів, що контактують з продуктом (ущільнення,поршні, з'єднувачі),
• IP69K – стійкість до інтенсивного миття під високим тиском та хімічних речовин
• Clean Design – мінімізація щілин та мертвих просторів.

ПНЕВМАТ пропонує нержавіючі з'єднувальні елементи INOX, силові приводи з кислотостійкої сталі, а також поліуретанові трубки та тефлонові шланги, стійкі до молока, вершків, миючих засобів та водяної пари.

Системи безпеки

Для забезпечення безпеки установок молокозаводу використовуються:

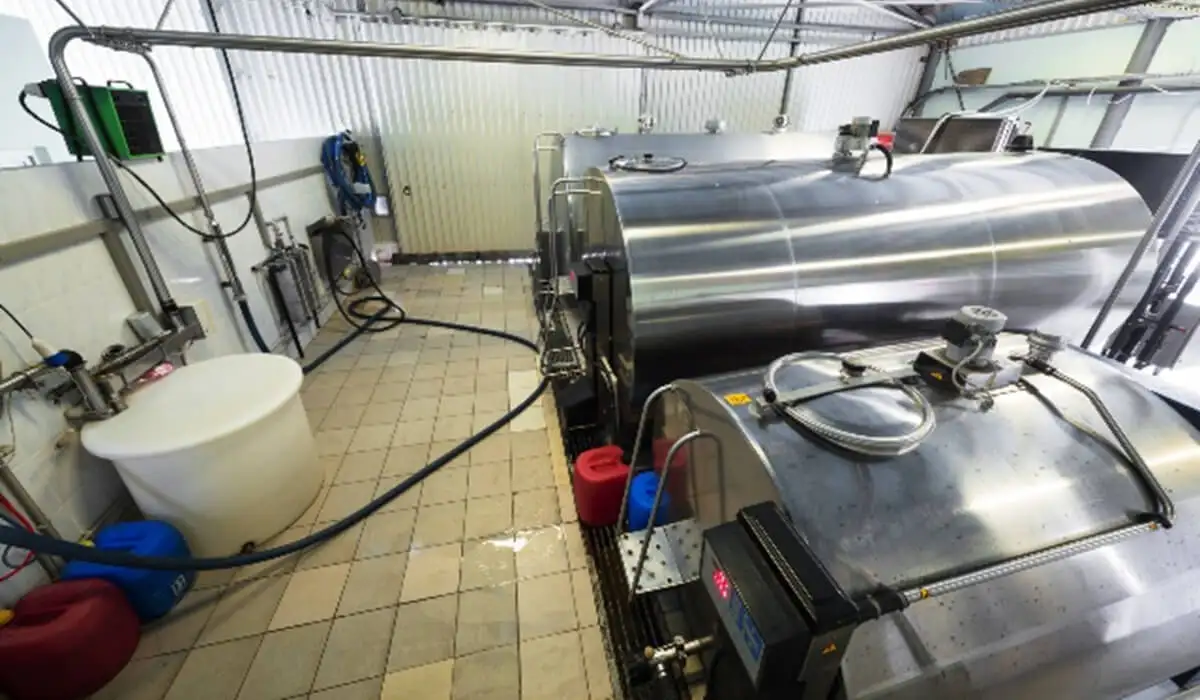

• Запобіжні клапани – запобігають перевищенню допустимого тиску,
• Клапани швидкого стравлювання повітря – використовуються в силових приводах під час аварійних робіт,
• Замки, що блокують силові приводи – запобігають випадковому руху поршня під час сервісних робіт.

Впровадження комплексних пневматичних систем на молокозаводі – як ми це робимо в ПНЕВМАТ?

1. Аналіз потреб – аудит продуктивності, ідентифікація процесів, що вимагають автоматизації та високої гігієни.
2. Підбір компонентів – циліндри, клапани, фільтри та системи підготовки повітря, пристосовані до областей CIP, транспортування, наповнення.
3. Проектування установок – використання знань ПНЕВМАТ в області проектування та технічної документації.
4. Впровадження та інтеграція – монтаж, випробування, інтеграція з автоматикою, управлінням.

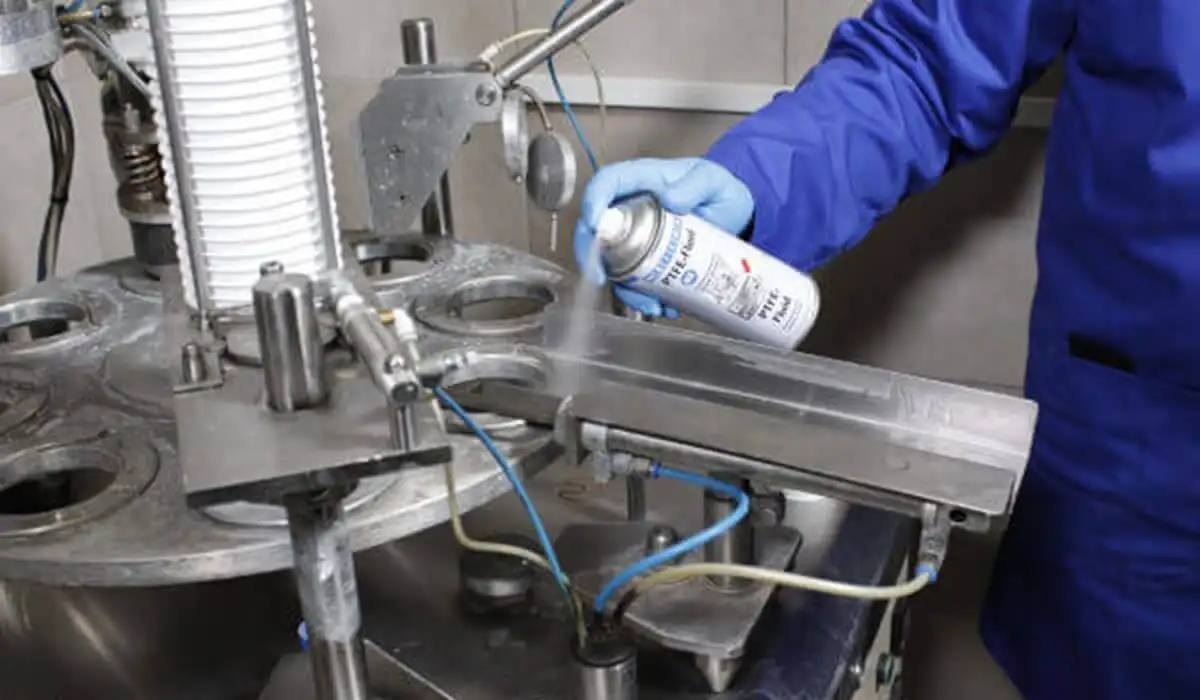

5. Навчання та сервіс – навчання персоналу та впровадження процедур технічного обслуговування, консервації та моніторингу параметрів.
6. Оптимізація – постійний контроль та аудит споживання повітря, параметризація роботи та енергоефективність.
