Гістерезис і гістерезисний контур – що це таке? Ефект, явище гістерезису в пневматиці, промисловості

Що таке гістерезис у пневматичних клапанах, гвинтових компресорах?

Гістерезис — це фізичне явище, яке полягає в тому, що реакція системи на певне збудження залежить не тільки від поточних умов, але й від її попередньої історії. Іншими словами, вихідний параметр (наприклад, тиск, положення, інтенсивність потоку) не є однозначно пов'язаним з вхідним параметром, але залежить від шляху, який пройшла система, щоб досягти заданого значення. Це явище широко зустрічається в багатьох галузях техніки, включаючи промислову автоматику, гідравліку та пневматику.

У пневматиці гістерезис може впливати на точність, повторюваність та стабільність роботи пристроїв. Варто зрозуміти, звідки він береться, які має наслідки та як його контролювати.

Визначення та механізм гістерезису

Простіше кажучи, гістерезис означає різницю між точками перемикання або реакцією системи при зміні напрямку дії керуючого сигналу. Він може виникати в механічних, електричних, магнітних, а також пневматичних системах.

У пневматичних системах керування це явище може мати характер:

• механічний – внаслідок люфтів (спричиняє затримки реакції та зміщення точок перемикання), тертя (для початку руху елемента потрібні більші сили, ніж для його утримання) та пружності елементів (мембрани, пружини, поршні можуть накопичувати енергію та вивільняти її із затримкою)
• динамічного характеру – внаслідок інерції та затримок у роботі,
• керуючого характеру – пов'язаного з характеристиками регуляторів, клапанів або датчиків.

Приклад: у регуляторі тиску точка відкриття клапана може настати при 6,2 бара, а точка закриття – при 5,8 бара. Ця різниця (0,4 бара) і є гістерезисом.

Гістерезис у промисловості

У промисловому контексті гістерезис є одночасно:

• проблемою – коли він спричиняє небажані відхилення та знижує точність,
• функціональним явищем – коли його навмисно вводять, щоб забезпечити стабільність та уникнути коливань.

У багатьох системах управління гістерезис є навмисним конструктивним параметром, що застосовується, зокрема, в термостатах, пресостатах або регуляторах, щоб уникнути занадто частого перемикання виконавчих елементів.

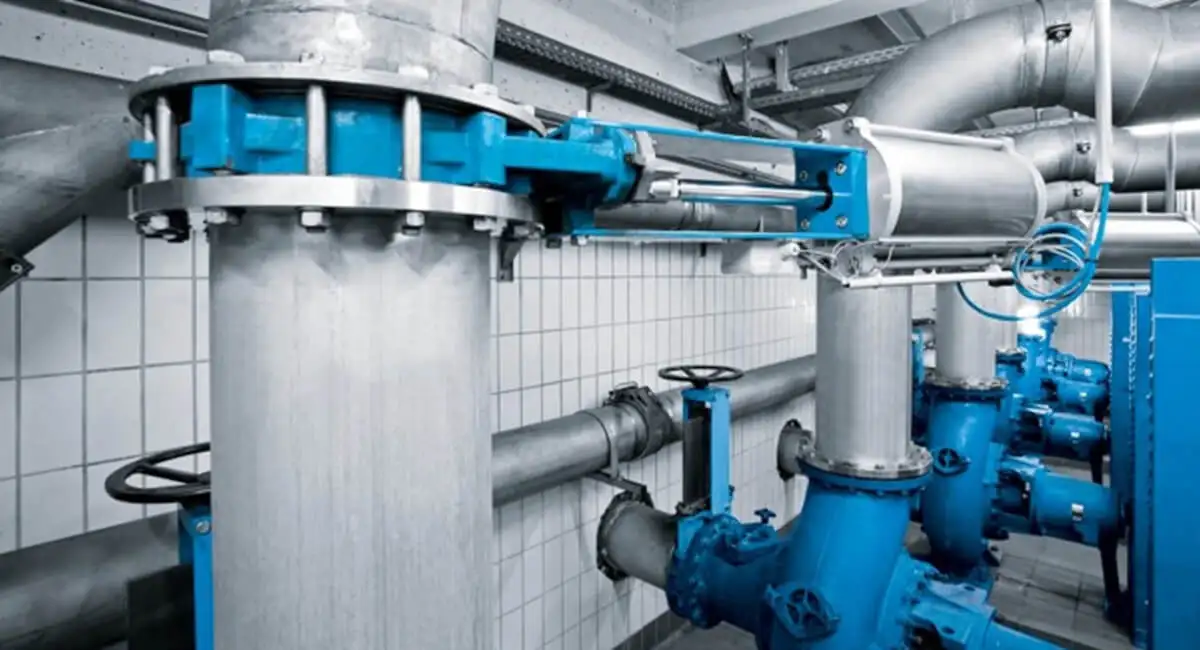

Гістерезис у пневматичних клапанах

У пневматичних клапанах гістерезис найчастіше проявляється як різниця в реакції клапана під час відкривання та закривання. Причинами можуть бути:

• тертя ущільнень і напрямних,
• пружність мембран або поршнів,
• люфт у системі важелів,
• в'язкість середовища (стисненого повітря з маслом або конденсатом).

Наслідки гістерезису в пневматичних клапанах:

• затримка реакції системи,
• зниження точності позиціонування приводів,
• необхідність використання більш сильного керуючого сигналу для зміни положення.

У системах, що вимагають високої точності (наприклад, управління положенням в автоматизованому монтажі), гістерезис може спричиняти похибки в декілька відсотків, що є неприйнятним для серійного виробництва. У таких випадках застосовуються клапани з мінімальним гістерезисом або компенсуючі елементи, наприклад, пропорційні клапани з корекційними системами.

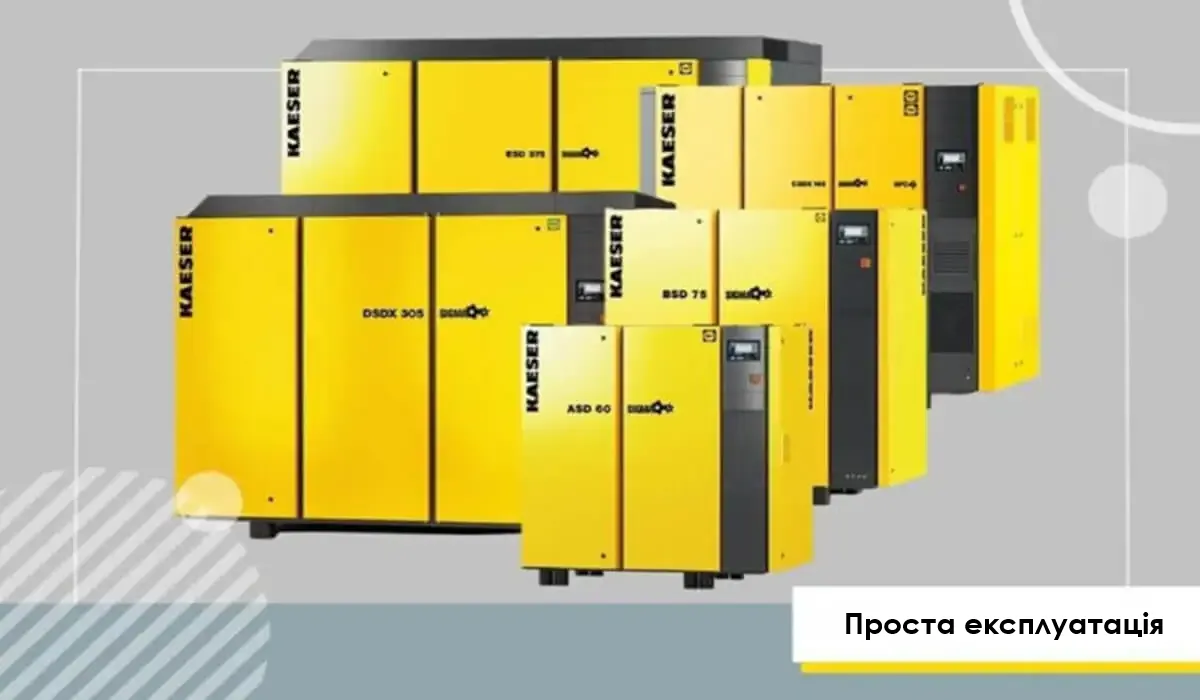

Гістерезис у гвинтових компресорах

У гвинтових компресорах гістерезис виникає головним чином у системах регулювання тиску. Якби компресор працював у режимі миттєвої реакції на мінімальні зміни тиску, це призвело б до:

• частого вмикання та вимикання двигуна,
• швидшого зношування механічних елементів,
• підвищеного споживання енергії.

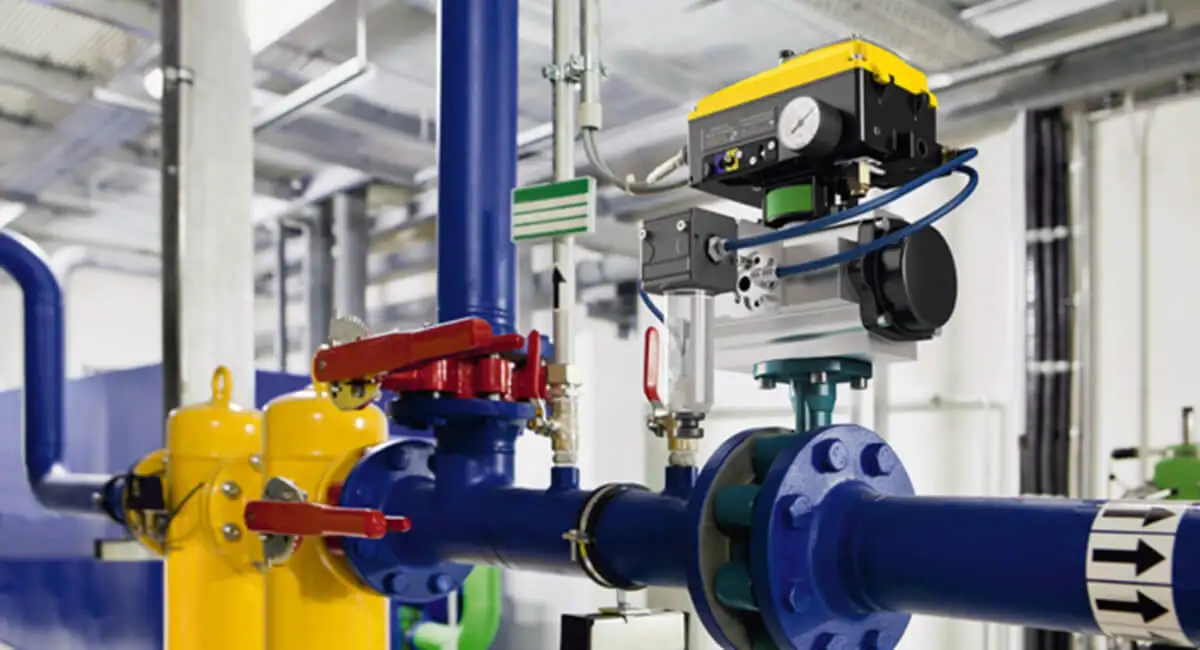

Тому виробники впроваджують контрольовану гістерезис в реле тиску або контролерах. Приклад:

• Компресор запускається, коли тиск падає нижче 6,5 бар.
• Він вимикається, коли досягає 7,5 бар. Різниця в 1,0 бар є гістерезисом, який дозволяє підтримувати стабільну роботу і обмежити кількість циклів запуску/зупинки.

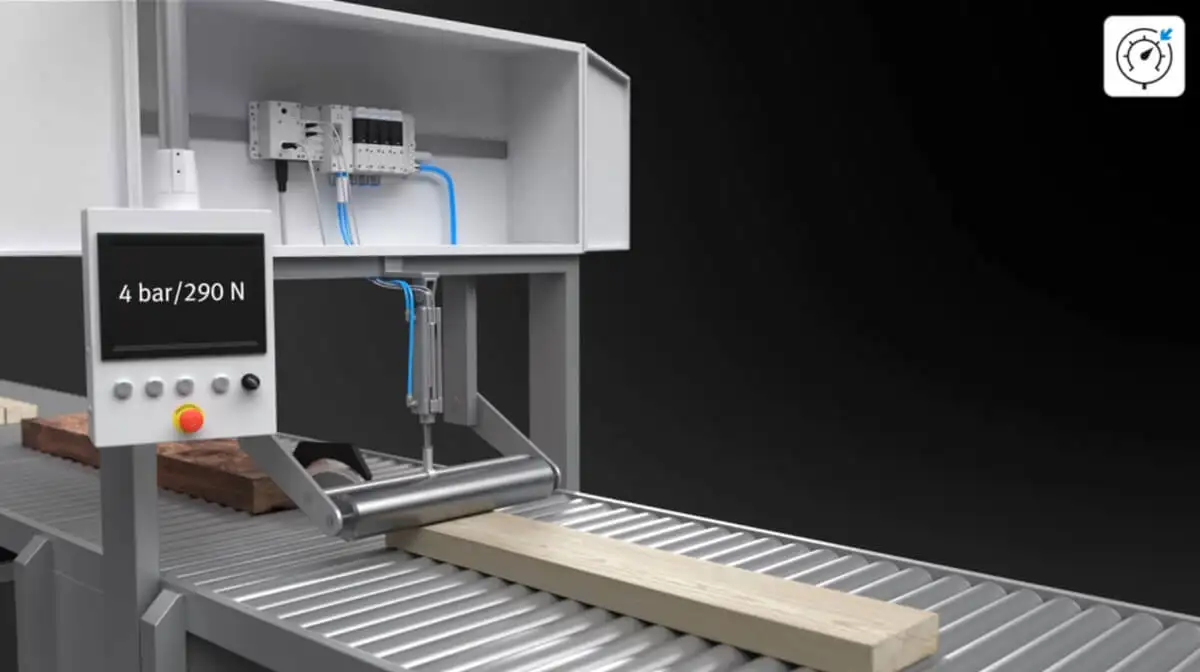

Методи зменшення та контролю гістерезису

У пневматичних системах небажаний гістерезис можна обмежити за допомогою:

1. Оптимізації конструкції – підбору клапанів з низьким коефіцієнтом тертя, ущільнень з відповідними характеристиками, мінімізації зазорів.

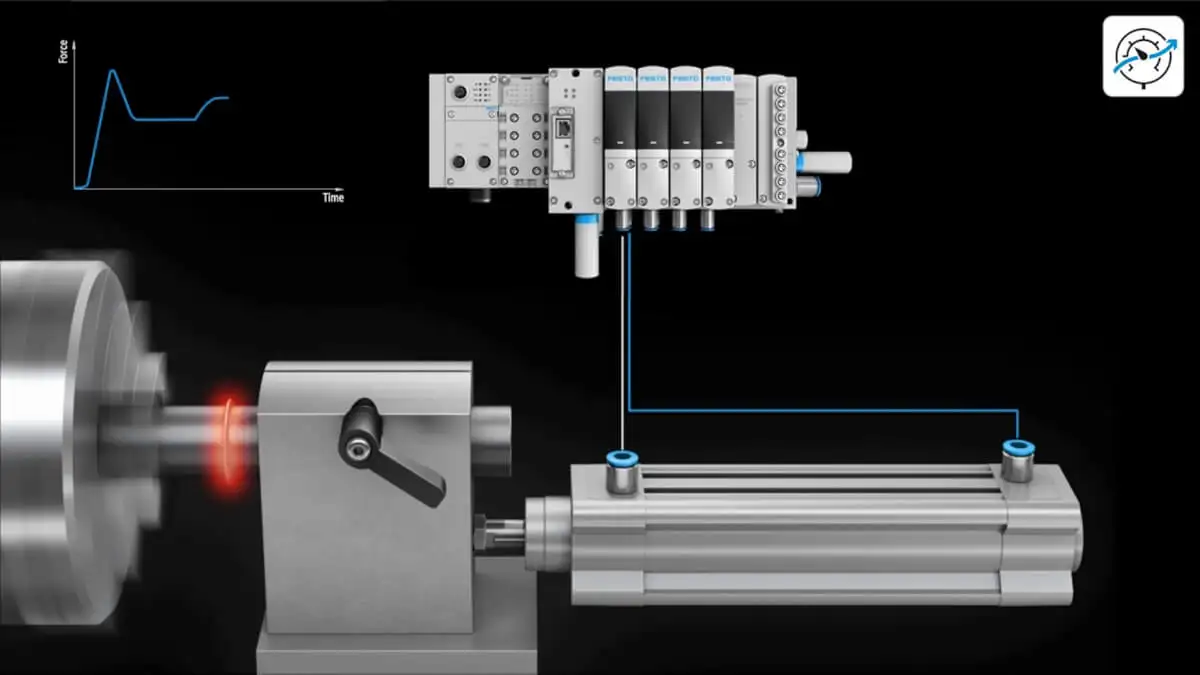

2. Використання пропорційних клапанів – вони забезпечують плавне регулювання потоку і тиску, зменшуючи ефект затримки.
3. Регулярне технічне обслуговування – змащування, чищення та контроль стану ущільнень зменшує опір руху.
4. Компенсацію в контролерах PLC – програмне забезпечення може враховувати гістерезис і коригувати керуючі сигнали.
5. Свідоме введення гістерезису – щоб уникнути коливань в системах, чутливих до мікроперешкод. Всупереч зовнішнім ознакам, гістерезис не завжди є недоліком – у багатьох пристроях його свідомо вводять, щоб:

• уникнути занадто частого перемикання пристроїв (компресорів, насосів, вентиляторів),
• приглушити коливання в PID-регуляторах,
• стабілізувати сигнал в умовах коливань.

Приклад: у редукційному клапані налаштування гістерезису дозволяє уникнути ефекту «полювання» (коливань тиску навколо заданого значення), що збільшує термін служби системи.

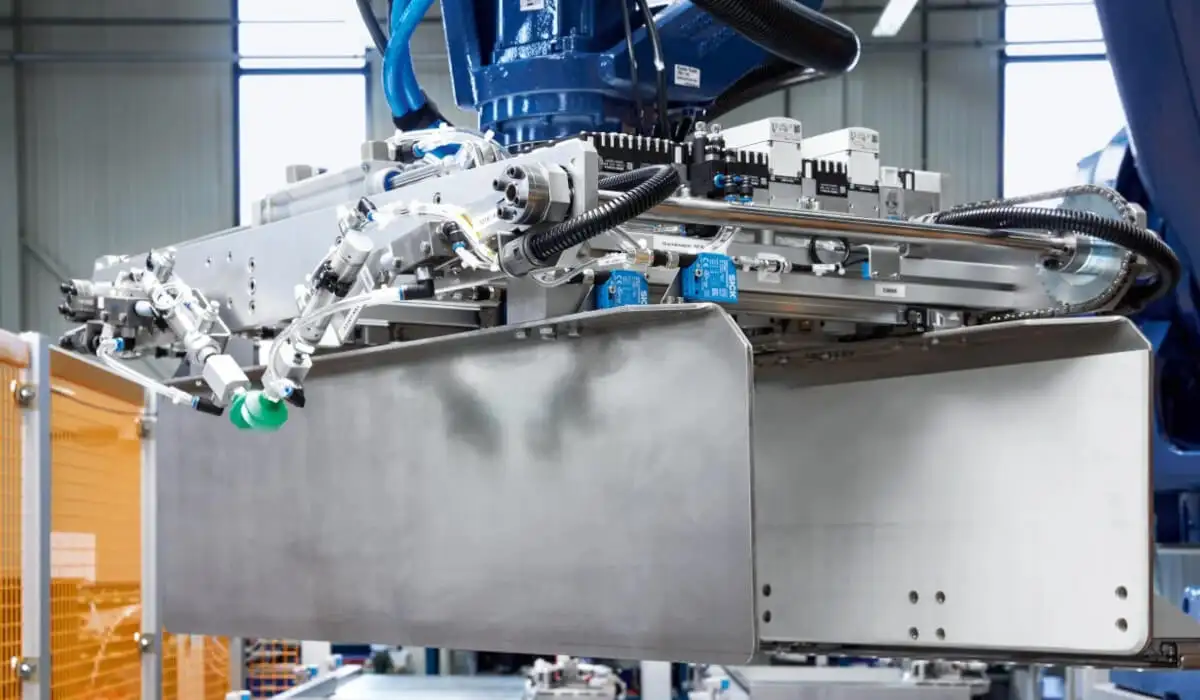

Приклад з практики – керуючий клапан у системі вакууму

На підприємствах з виробництва упаковки використовуються пневматичні присоски для підйому листів плівки або картону. Керуючий клапан може мати гістерезис близько 0,2 бара, що означає, що при падінні вакууму нижче -0,6 бара вмикається вакуумний насос, а вимикається тільки після досягнення -0,8 бара. Завдяки цьому насос не працює в режимі постійного «включення-виключення», що подовжує термін його експлуатації.

Графічне зображення гістерезису

Гістерезис найкраще видно на графіках залежності вихідного сигналу від вхідного. Характерною особливістю є те, що крива «вгору» (наростання сигналу) не збігається з кривою «вниз» (падіння сигналу) – утворюється петля гістерезису.

Приклад 1 – Пропорційний клапан

• При збільшенні керуючого сигналу клапан починає відкриватися при 3,0 В.
• При зменшенні сигналу він закривається тільки при 2,7 В.
• Різниця 0,3 В – це гістерезис керування.

Приклад 2 – Гвинтовий компресор

• Пресостат вмикає компресор при 6,5 бар.
• Вимикає його лише при 7,5 бар.
• Різниця 1,0 бар утворює петлю гістерезису, яка стабілізує роботу системи.

Такі графіки допомагають сервісним інженерам швидко оцінити, чи гістерезис знаходиться в межах допустимих параметрів виробника.
