Котельня (або, ширше, заводська теплоцентраль) — це середовище, в якому перетинаються три сфери автоматизації: технологічний процес (спалювання та теплообмін), механіка (транспортування палива, видалення золи, пилоуловлювання) та управління й безпека (системи блокування, ESD, сигналізація, регулювання). У кожній з цих сфер – як у газових котельнях, так і в котельнях, що працюють на пелетах чи еко-вугіллі – дуже часто застосовується пневматика: як привід арматури та заслінок, середовище для очищення/продувки, елемент логіки безпеки, а також як «кровоносна система» для численних виконавчих пристроїв.

Чому пневматика в котельні досі перемагає у багатьох сферах застосування?

У системах опалення та промисловій енергетиці пневматику обирають не тому, що «так було завжди», а з дуже конкретних причин:

Стійкість до промислових умов: пил, вібрації, коливання температури, безперервна робота, часті цикли.
Велика сила та простота приводу (привід + клапан / клапани фланцеві) при низькій чутливості до перевантажень.
Функціональна безпека: можливість реалізації функції fail-safe (наприклад, пружина в приводі, запірний клапан, що повертається у безпечне положення після зникнення тиску).
Швидкість і повторюваність руху: швидке закриття заслінки, миттєве відключення допоміжного середовища, скидання тиску.
Відсутність джерела займання в приводі (що буває важливим у зонах, де є загроза від вугільного пилу/біомаси – звичайно, за умови правильного підбору всього рішення).
Простота обслуговування: заміна клапана, клапанної острівця, фітинга чи трубопроводу – це зазвичай швидка операція, без тривалих простоїв.

На практиці, навіть якщо сьогодні багато пристроїв у котельні є електричними (наприклад, модуляційні приводи, інвертори, вентилятори), пневматика все ще є «хребтом виконання» у критично важливих місцях.

Основні сфери застосування пневматики в тепловій

а) Приводи арматури: клапани, заслінки, заслінки, ножові засувки

Найбільш класичне застосування: Пневмоциліндр (поворотні або лінійні), що приводять у рух:

заслінки вихлопних газів / повітря (заслінки на повітроводах, рециркуляція, байпас),

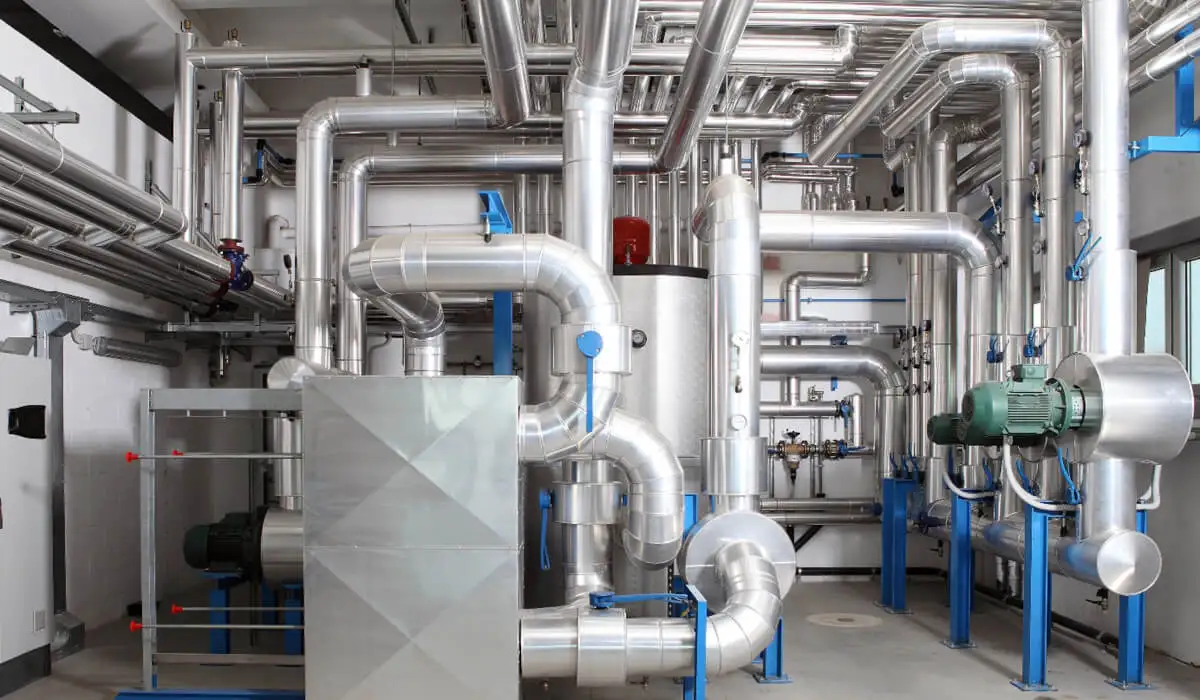

Система автоматики та пневматичне обладнання газової котельні з ізольованими трубопроводами та насосами

запірні клапани (допоміжні середовища: повітря, технологічна вода, допоміжна пара, конденсат, розчини для дозування),
арматура на теплових мережах (вибрані ділянки, де бажано швидке та надійне відключення),
заслінки та засувки на трасі твердого палива (зсипні, шлюзи, відсікання ділянок транспортування).

У котельнях часто використовуються приводи з такими функціями:

fail-close / fail-open (поворотна пружина),
з позиціонером (безступінчасте регулювання),
з кінцевими датчиками (сигнал відкрито/закрито),
з ручним перемиканням (сервіс/аварія).

Пневматичні вироби, що тут використовуються:

поворотні та лінійні пневматичні приводи,
розподільні клапани (5/2, 3/2) для керування приводами,
клапанна острівна система (коли є багато приводів),
датчики положення (реле, кінцеві вимикачі),
трубопроводи, швидкороз'ємні з'єднання, шумоглушники, затискачі.

У пропозиції ПНЕВМАТ ця сфера зазвичай «завершується» повним комплектом: привід + управління + обладнання + пневматичні з'єднувальні елементи, а також підбір відповідно до умов роботи.

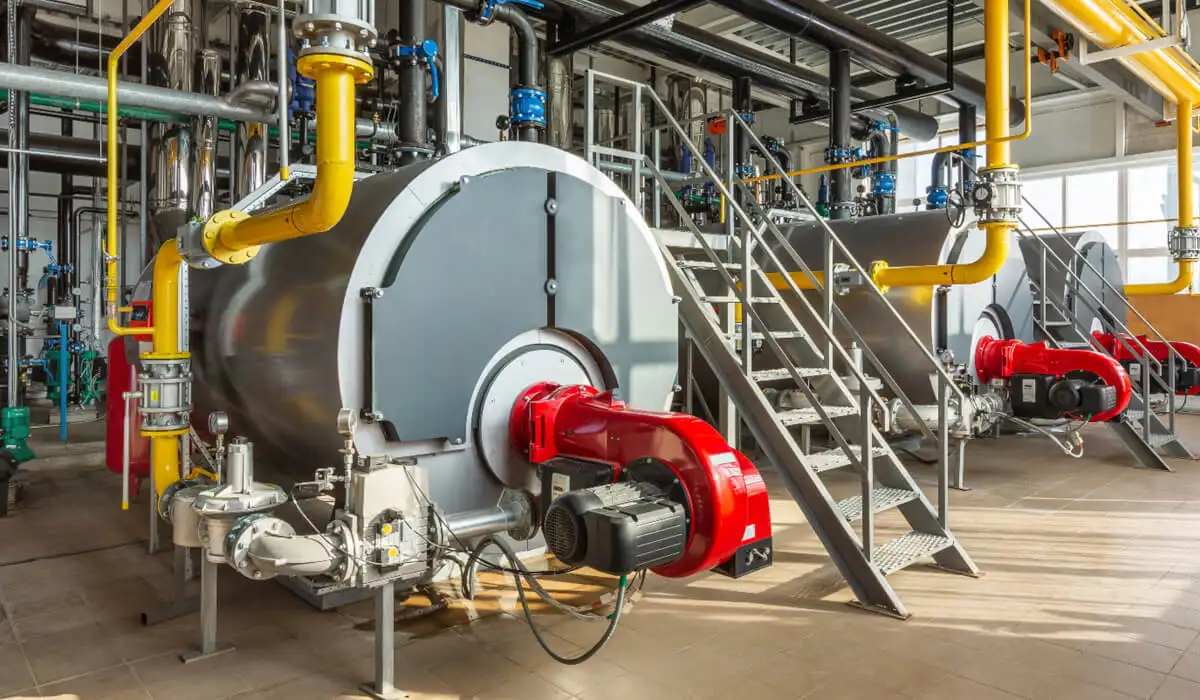

Промислові газові котли з пальниками, модернізація системи подачі повітря для енергоощадності теплової станції

b) Системи продувки, очищення та пилоуловлювання (особливо для пелет/еко-вугілля)

Котельні на твердому паливі мають додаткові експлуатаційні потреби:

продування нагрівальних поверхонь (сажа, пил, зола),
очищення рукавних фільтрів та пиловловлювачів (імпульсне продування стисненим повітрям),
продування каналів та елементів пальника,
пневматичне відкриття/закриття засувок та шлюзів у системі пилоуловлювання.

Це часто найбільш «пневматична» частина всієї теплової станції: великі миттєві витрати, багато циклів, вимога повторюваності імпульсу.

Пневматичні вироби, типові для пилоуловлювання та продувки:

імпульсні / швидкодіючі клапани (залежно від рішення),
розподільники, клапани 2/2 та 3/2,
FRL (фільтр–редуктор–змащувач, хоча змащування не завжди є доцільним),
осушення та фільтрація повітря (ключові!),
трубопроводи з підвищеною стійкістю, металеві з'єднувачі в гарячих зонах,
манометри, датчики тиску, пресостати для діагностики роботи продувок

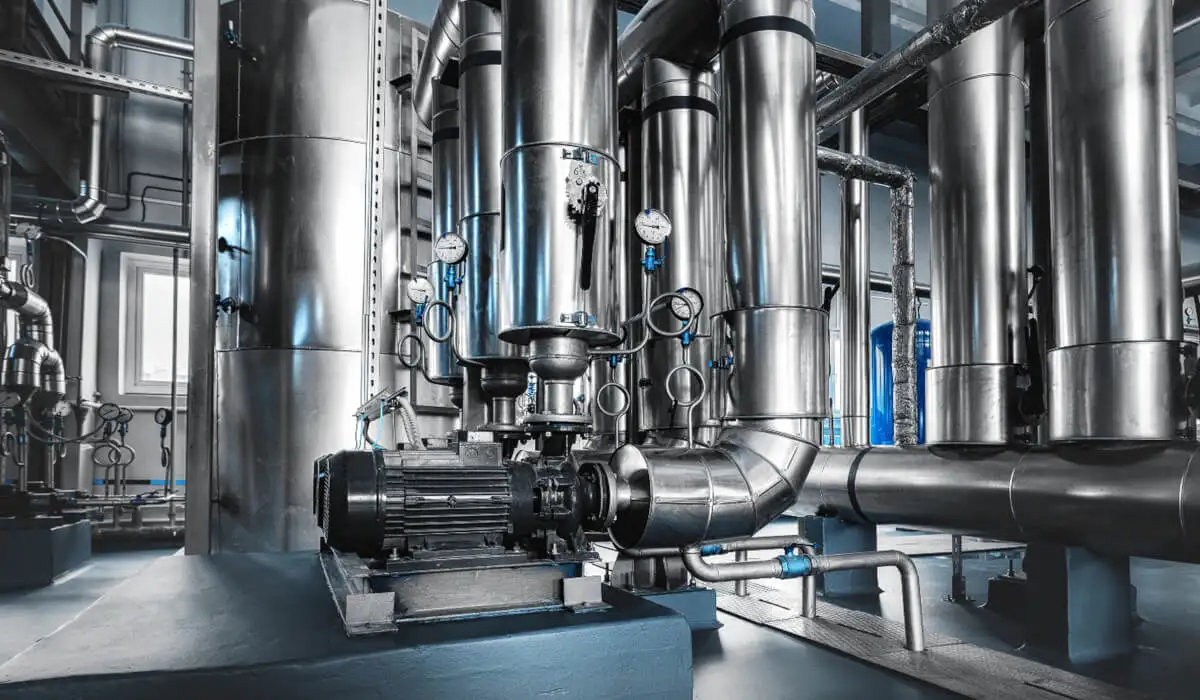

Манометр для контролю тиску в системі опалення теплової станції. Пневматичні вузли та промислове обладнання

Практична проблема: якщо повітря вологе, то під час імпульсів та при зниженні температури утворюються водяні пробки, осади, а взимку навіть замерзання — і тоді пилоуловлювання «нібито працює», але тиск на фільтрі зростає. Тому в котельнях дуже часто інвестиції у належну підготовку повітря дають швидшу окупність, ніж «чергова модернізація фільтра».

c) Пневматичний транспорт палива (частіше пелети, ніж ековугілля)

У котельнях на пелетах зустрічаються рішення, де паливо:

подається механічно (шнеки, подавачі),
або пневматично (подача/засмоктування в трубах, розподіл у проміжні резервуари).

У пневматичному транспорті самі «повітродувки» не є пневматичними в сенсі використання стисненого повітря, але пневматика застосовується в:

розподільних заслінки, засувках, дросельних клапанах,
системах очищення/продувки,
автоматиці клапанів і шлюзів.

Тут важливе значення має стійкість трубопроводів та арматури до зносу, а також захист від запилення та зворотного удару полум'я (залежно від схеми та вимог).

d) Автоматика та безпека: пневматична логіка, блокування, ESD

У критичних системах ви зустрінете:

запірні та скидні клапани, що забезпечують безпечний стан після зникнення тиску,
пневматичні блокування (наприклад, інтерлок: «не відкриєш це, якщо те не закрито»),
локальні пультові клапанних острівці,
системи тестування (наприклад, періодичне переналаштування).

Це сфера, де ключове значення мають: надійність розподільних клапанів, якість повітря, діагностика падінь тиску та герметичності.

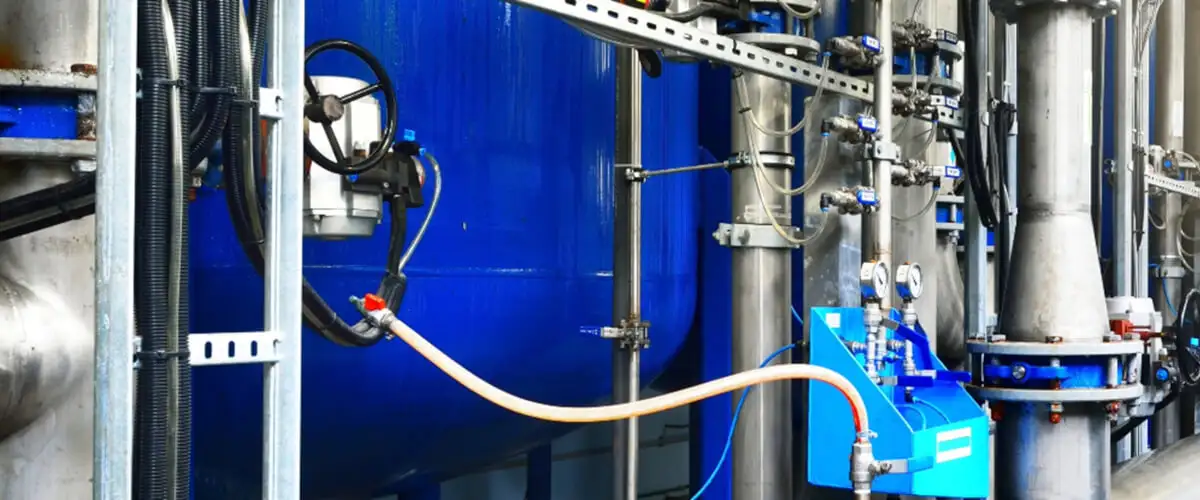

Запірний клапан безпеки ESD та пневматичне обладнання котла на тепловій станції

Газова котельня проти пелетної проти еко-вугілля – відмінності у застосуванні пневматики

a) Газова котельня

Зазвичай «чистіша» з точки зору пилу, але все ще висуває високі вимоги щодо безпеки та надійності. Пневматика тут частіше застосовується в:

приводах заслінок повітря/вихлопних газів,
арматурі допоміжних середовищ,
системах відсікання та скидання,
допоміжній автоматиці (наприклад, відведення конденсату в окремих рішеннях).

У газових котельнях частина арматури буває електричною (модуляційні приводи), але пневматика все ще охоче обирається там, де важливі відмовостійкість, швидкість, стійкість та простота.

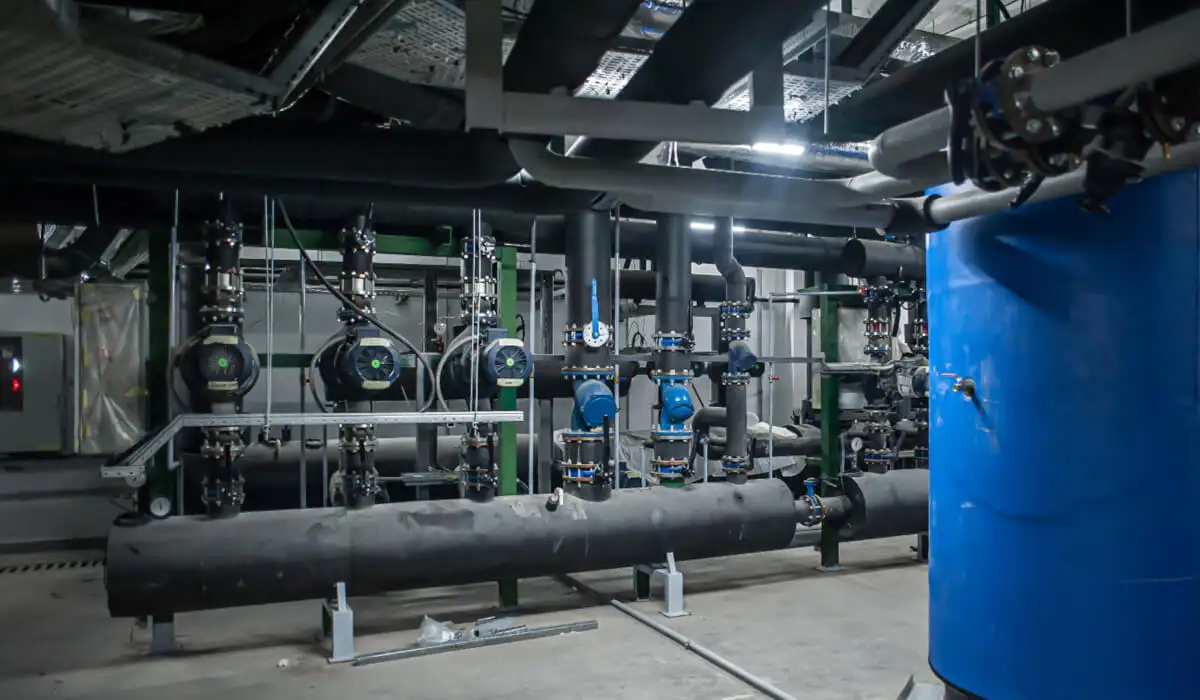

Автоматика газової котельні з клапанами повітря та насосними групами теплового вузла

b) Пелети

Додаткові вимоги:

транспортування та зберігання палива,
більша кількість органічного пилу,
пилоуловлювання та очищення,
ризики, пов’язані з пилом (у тому числі вибір рішень відповідно до вимог щодо пилового середовища).

Пневматика тут часто інтенсивно використовується для пилоуловлювання (імпульси) та приводу засувок / заслінок.

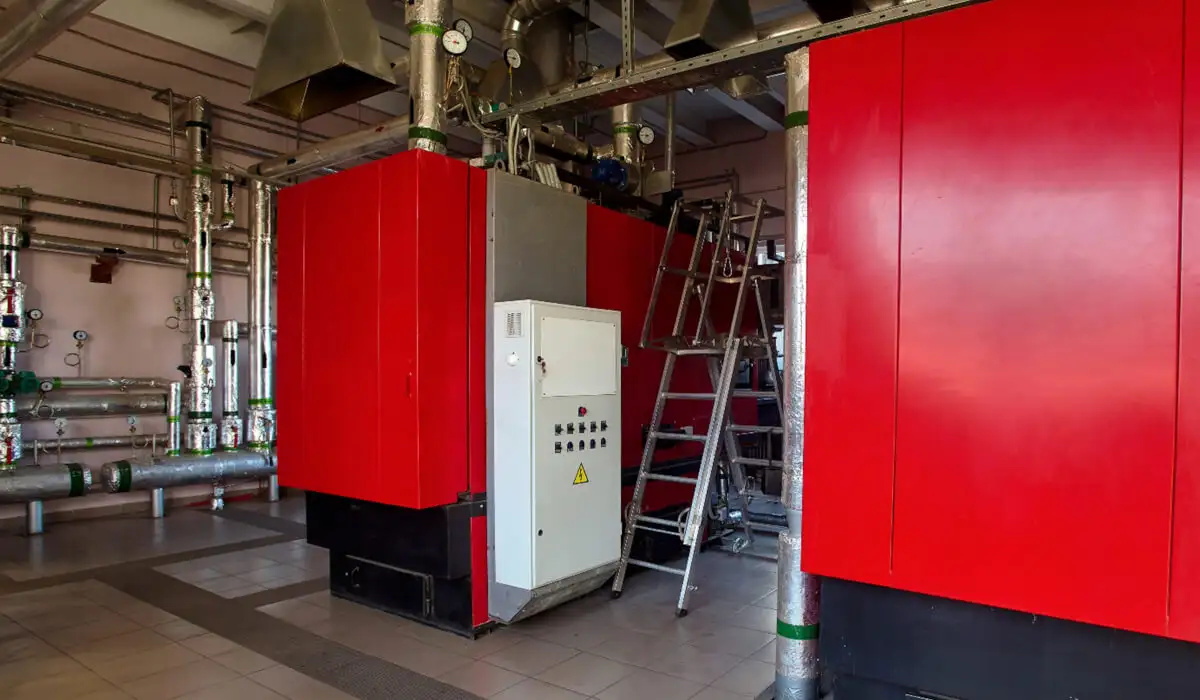

Обладнання промислової котельні на пелетах із системою автоматичного транспортування палива та щитом керування

c) Ековугілля

Зазвичай:

вища абразивність пилу,
більш важкі умови для механізмів подачі,
багато роботи з видалення золи та пилу,
високий рівень запиленості в зонах пересипання та на транспортерах.

Пневматика тут виконує свою «роботу» переважно в арматурі та відсічних механізмах, а також у пилоуловлюванні, але компоненти мають бути підібрані для більш складних умов (герметичність, стійкість, легке обслуговування).

Система стисненого повітря в тепловій: фундамент, якого не видно, але який визначає аварійність

У багатьох котельнях аварії пневматики не є наслідком «дефектів приводів», а пов’язані з тим, що повітря не є контрольним, а є сумішшю вологи, масла, пилу та іржі з трубопроводів.

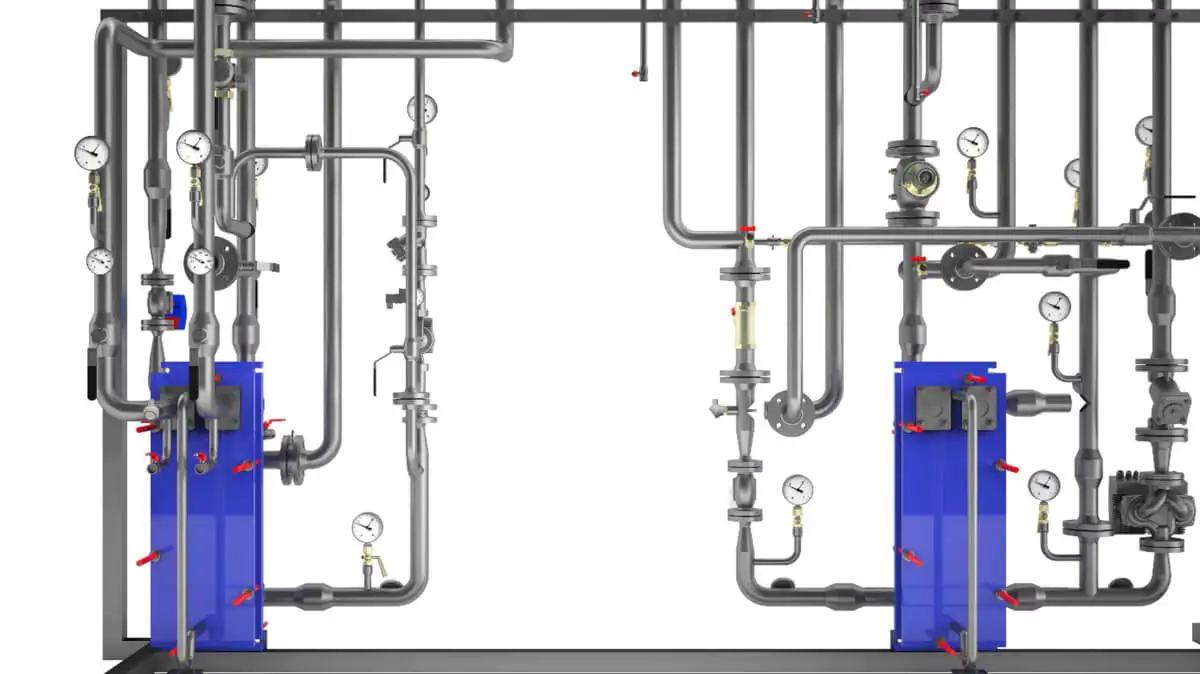

Схема системы сжатого воздуха тепловой станции с манометрами, трубопроводами и пневматическими узлами

Ключові елементи «здорової» пневматики котельні

1. Джерело та накопичувач енергії

компресор, підібраний відповідно до профілю споживання (безперервного та імпульсного),
буферний резервуар тиску (важливий при імпульсному пиловидаленні),
зворотні клапани, конденсатовідвідники, зливні крани.

2. Осушення та фільтрація

точний та попередні фільтри
осушувач (за необхідності),
контроль точки роси (особливо для зовнішніх установок).

3. Підготовка повітря на споживачах

комплекти фільтр–редуктор,
мастcильник (тільки там, де це доцільно – багато сучасних клапанів працюють «на сухо»).

4. Розподіл та підключення

трубопроводи, стійкі до температури/масла/стирання,
фітинги, підібрані з урахуванням вібрацій та умов (часто металеві у гарячих зонах),
чітко позначені секційні відсічки та сервісні точки.

5. Діагностика

пресостати та датчики тиску в критичних гілках,
моніторинг падінь тиску (витоків),
сигналізація надто частих циклів продувки (симптом технологічної проблеми).

Це також сфера, в якій ПНЕВМАТ може надати не лише компоненти, а й реальну цінність: підбір, стандартизацію, модернізацію та обмеження простоїв, що виникають через якість повітря та негерметичність.

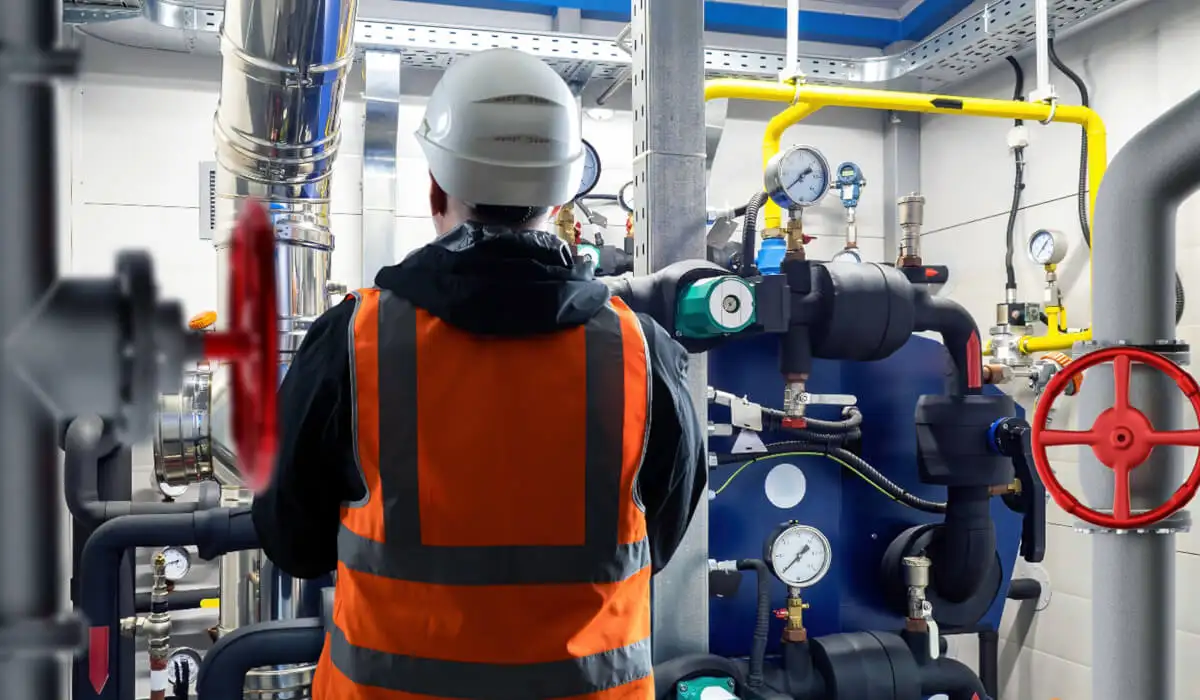

Елементи теплового вузла та пневматичні виконавчі механізми, технічне обслуговування обладнання котельні спеціалістом

Найпоширеніші пневматичні вироби в тепловій станції

Нижче наведено перелік компонентів, які найчастіше зустрічаються в котельнях, із зазначенням їх типового призначення:

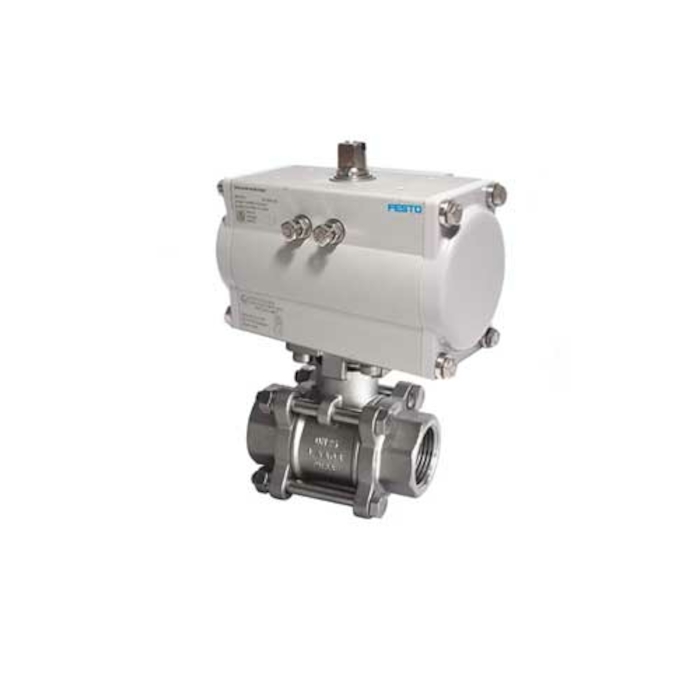

1. Пневматичні приводи (лінійні та поворотні)

привід клапанів, дросельних заслінок, заслінок для димових газів/повітря,
версії з пружинним поверненням (fail-safe),
приладдя: вилки, ярми, адаптери, датчики положення.

2. Розподільні та керуючі клапани

3/2, 5/2, 5/3 для керування приводами,
моностабільні/бістабільні версії,
ручні сервісні обходи,
клапанних острівці при більшій кількості приводів.

3. Підготовка повітря (FRL)

фільтри та редуктори тиску в точках відбору,
осушення, сепарація, стабілізація тиску,
елемент, що є абсолютно критичним для довговічності клапанів та приводів.

4. Пневматичні трубопроводи та фітинги

швидкороз'ємні фітинги, вставні та гвинтові фітинги,
трубопроводи з поліуретану / поліаміду, технічні шланги,
підбір з урахуванням температури, теплового випромінювання, зносу, мастил та пилу.

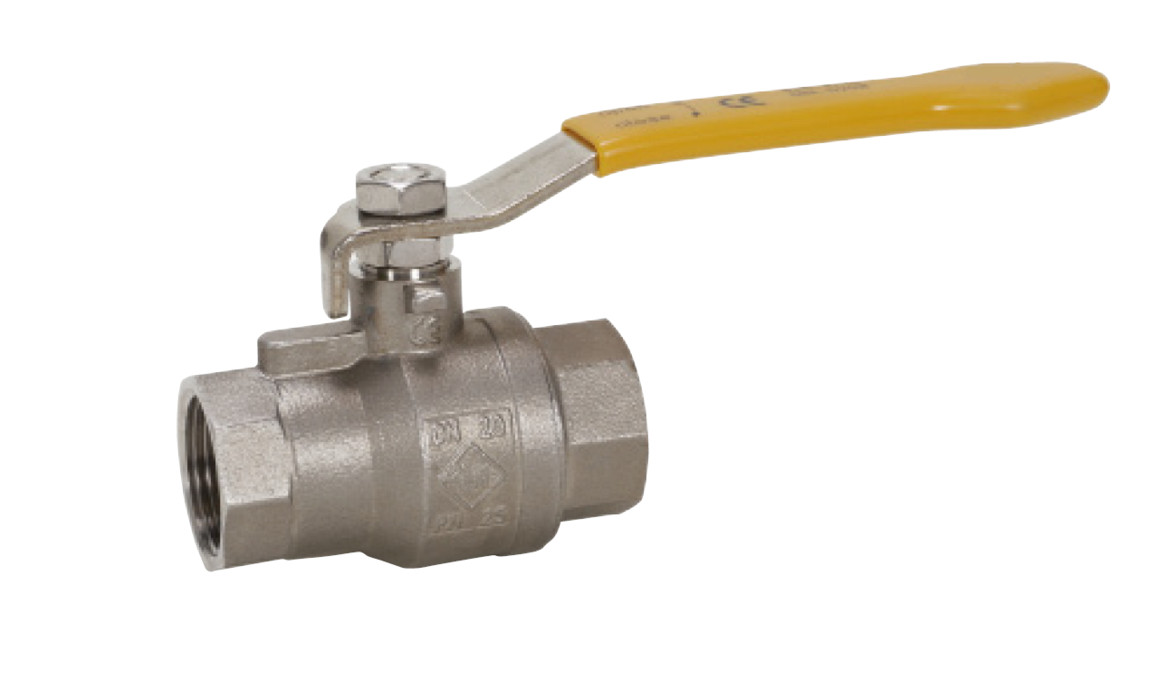

5. Допоміжна арматура

запірні, дросельні, зворотні клапани,
клапани швидкого скидання,
шумоглушники (важливі при скиданні та імпульсах),
манометри, пресостати, датчики тиску та витрати.

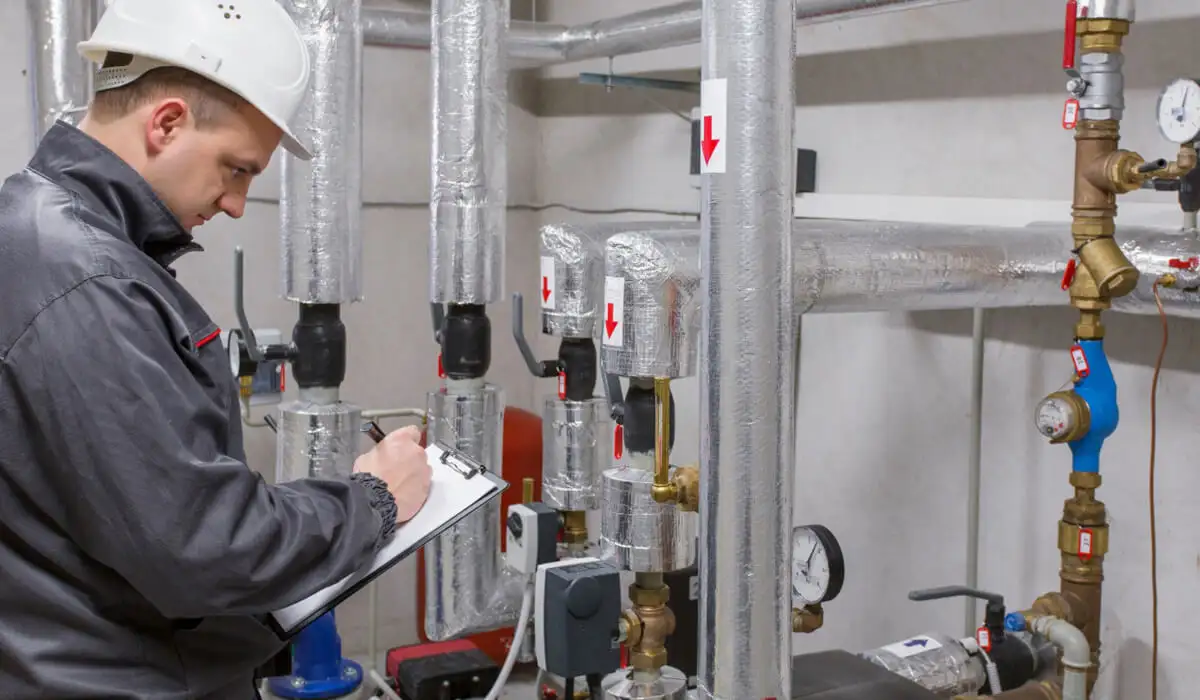

Допоміжна арматура газової котельні, зворотний клапан та контрольно-вимірювальні прилади теплового вузла

6. Елементи безпеки та надійності

рішення з функцією відмовостійкості,
блокування та інтерлоки,
сигналізація положень і станів,
елементи для періодичних випробувань (процедури технічного обслуговування).

Газові пружини як елемент, що сприяє експлуатації та безпеці в котельні

Хоча газосві пружини не є елементом класичної пневматики, що живиться стисненим повітрям, на практиці вони відіграють важливу роль в обладнанні котелень та теплових станцій, особливо в сферах обслуговування, сервісу та механічних засобів захисту. Їх застосовують, зокрема, у ревізійних дверцятах котлів, інспекційних заслінки, кожухах пальників, кришках фільтрів, корпусах вентиляторів, а також у технічних шафах та корпусах систем автоматики. Їх завданням є контрольоване підіймання, утримання та безпечне опускання важких елементів, які часто піддаються впливу високої температури, вібрації та запилення.

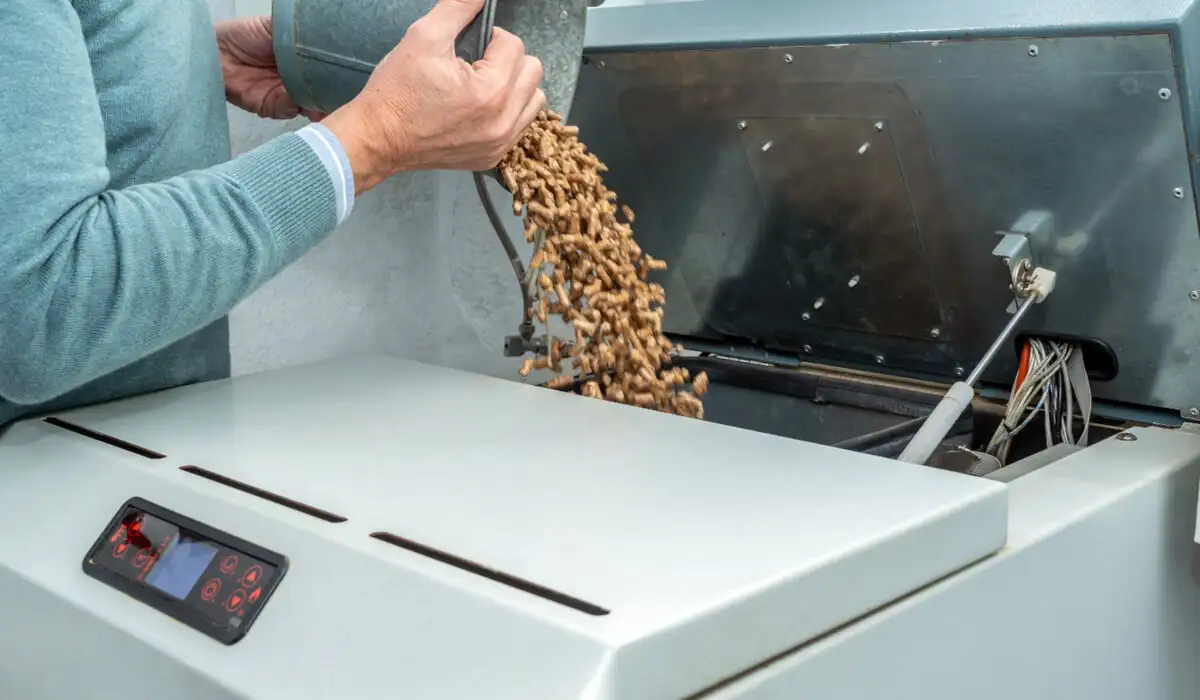

Газова пружина на дверцятах пелетного котла, процес завантаження палива в систему опалення

У умовах котельні газові пружини виконують важливу ергономічну та безпекову функцію — вони зменшують зусилля, необхідні для відкриття заслінки або кришки, запобігають її різкому опусканню та захищають персонал від травм. У порівнянні з класичними механічними пружинами вони забезпечують плавну характеристику сили, відсутність люфту та можливість точного підбору під масу та геометрію рухомого елемента. У промислових рішеннях важливо застосовувати газові пружини з відповідною температурною стійкістю, антикорозійним захистом (наприклад, шток із нержавіючої сталі або з захисним покриттям) та ущільненнями, пристосованими до роботи в запиленому середовищі.

З точки зору технічного обслуговування газові пружини є недорогим елементом, який водночас реально впливає на доступність та ремонтопридатність установки. Їх правильний підбір – з урахуванням номінальної сили, ходу, монтажного положення та робочої температури – дозволяє значно покращити комфорт експлуатації котла та зменшити ризик неконтрольованих простоїв, що виникають через пошкодження кожухів або петель. В асортименті ПНЕВМАТ газові пружини розглядаються як доповнення до промислових пневматичних систем, особливо там, де потрібна надійна та безпечна підтримка руху елементів управління без необхідності подачі стисненого повітря.

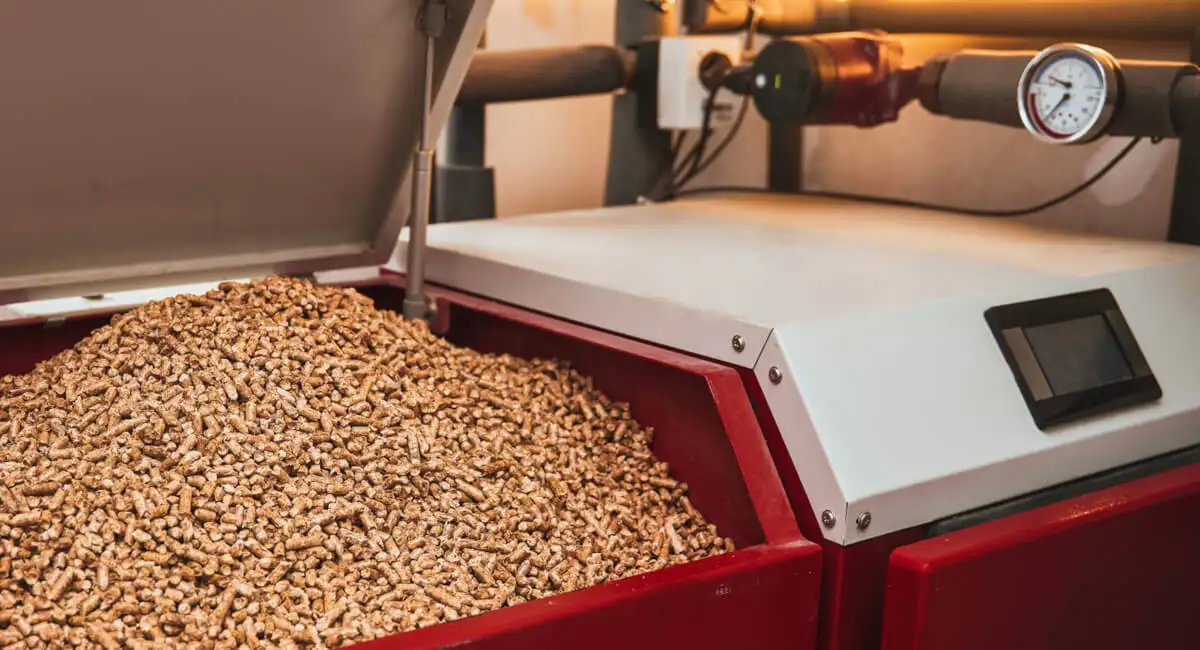

Використання газових пружин у конструкції пелетного котла, бункер з паливом та елементи автоматики

Підбір пневматичних елементів для котельні: практичні критерії, що мають вирішальне значення

Температура та «гарячі зони»

Поруч з котлом, димоходами, теплообмінниками:

трубопроводи та ущільнення повинні витримувати температуру та випромінювання,
часто краще використовувати металеві з'єднання та прокладати пневматику по «холодніших трасах».

Пил (пелети/ековугілля) та механічна міцність

пил проникає всюди – тому важлива герметичність, якість фільтрації та місця монтажу,
рухомі елементи (кінцеві вимикачі, датчики, важелі) варто захищати та обирати промислові варіанти

Волога та конденсація

мова йде не лише про «корозію» – волога порушує роботу автоматики та клапанів,
у імпульсах пиловідведення вода = проблеми з повторюваністю очищення.

Fail-safe та вимоги до руху

«Безпечне положення» після зникнення живлення/тиску має бути чітко визначене,
час перемикання заслінки буває критичним (наприклад, в аварійних ситуаціях).

Сервіс та стандартизація

якщо на підприємстві є три типи з'єднувальних фітингів, п'ять діаметрів трубопроводів та сім стандартів клапанів, технічний персонал втрачає час,
варто прагнути до уніфікації (що зазвичай знижує аварійність та скорочує MTTR).

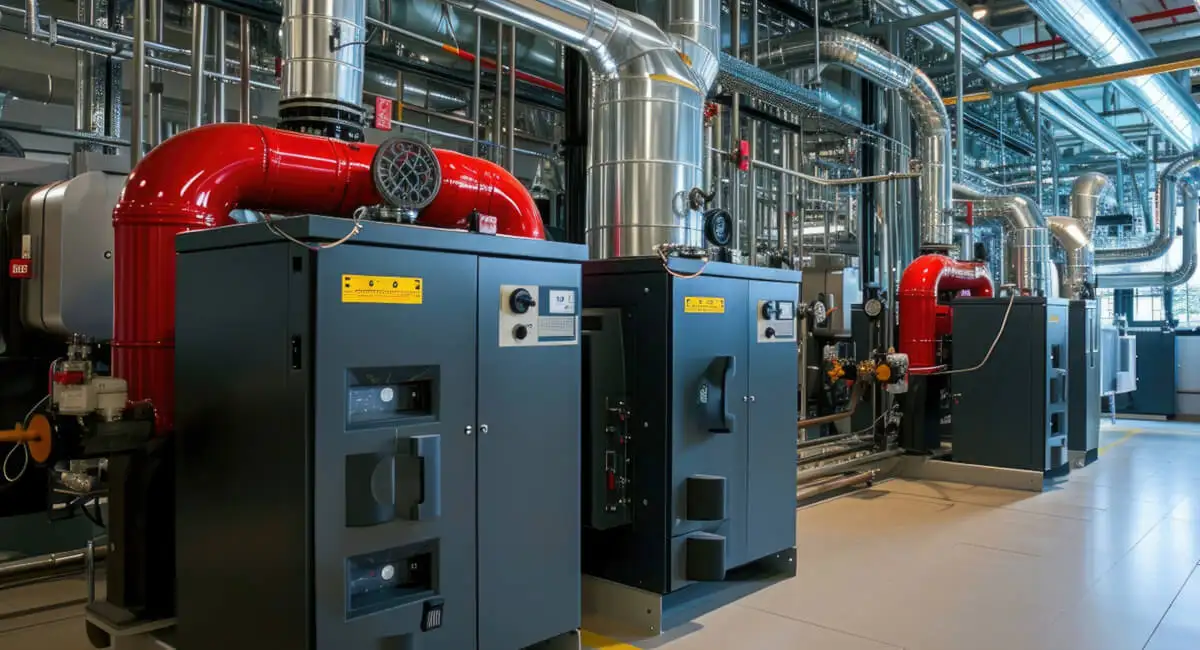

Аудит витоків стиснутого повітря в котельні, енергоощадне обладнання та компресорні установки теплової станції

Як це пов’язати з пропозицією ПНЕВМАТ (підхід на основі застосування)

У контексті котелень найбільш доцільним є підхід «я купую не елемент, а рішення». ПНЕВМАТ – як постачальник пневматичного обладнання для промисловості – зазвичай підтримує котельні та теплоцентралі в таких сферах, як:

пневматичні приводи для приводів заслінок, дроселів та арматури,
клапани та клапанні острови для керування приводами,
комплекти підготовки повітря (фільтрація, редукція, осушення) – ключові для надійності,
трубопроводи, шланги, фітинги та арматура для будівництва та модернізації установок,
елементи діагностики та обладнання (манометри, пресостати, дроселі, глушники, секційні запірні пристрої),
підтримка підбору та стандартизації відповідно до умов котельні (температура, пил, цикли, fail-safe),
скорочення простоїв завдяки поліпшенню якості повітря та усуненню витоків у мережі.

Якщо ви пишете це для реального підприємства, варто в статті сильно підкреслити типовий «пакет модернізації», який часто дає найкращий ефект:

аудит якості стисненого повітря та мережі,
поліпшення підготовки повітря,
стандартизація з'єднань (шланги/фітинги),
модернізація управління приводами (клапани, кінцеві вимикачі, діагностика),
процедури технічного обслуговування: тести fail-safe, огляди, контроль витоків.

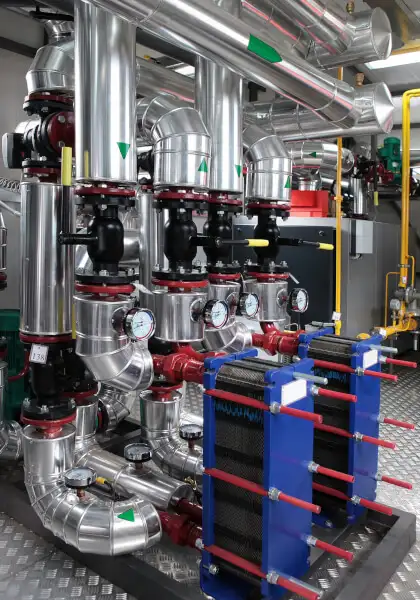

Модернізація газової котельні, пластинчасті теплообмінники та ізольовані трубопроводи з манометрами

1. Заїдаючі клапани та нестабільні приводи

Зазвичай причина: волога, бруд, відсутність фільтрації або занадто низький тиск у відгалуженні.

2. «Працює, але не закривається» (клапани, дроселі)

Часто: неправильно підібрана сила приводу, занадто малий переріз трубопроводів, відсутність швидкого спуску, падіння тиску при імпульсах.

3. Імпульсне пиловидалення втрачає ефективність

Найчастіше: вологе повітря, коливання тиску, занадто малий буфер, негерметичність.

4. Негерметичність у мережі стисненого повітря

Зазвичай: неякісне прокладання трубопроводів, випадкові з'єднувачі, відсутність секційних відсічок та діагностики.

5. Відсутність стандартизації = тривалий час ремонту

Тут допомагає уніфікація компонентів та наявність критичних деталей на складі.
