У сучасній промисловості, де безперебійність виробництва та мінімізація простоїв безпосередньо впливають на рентабельність, показники технічного обслуговування є основою ефективного управління парком обладнання. До найважливіших належать MTBF (Mean Time Between Failures) та MTTR (Mean Time To Repair / Recovery). Їх правильна інтерпретація та використання дозволяють не тільки обмежувати аварії, але й оптимізувати експлуатаційні витрати, особливо в пневматичних системах та промисловій автоматиці.

Що таке показник MTBF (Mean Time Between Failures)?

MTBF визначає середній час роботи пристрою між послідовними відмовами. Це один з основних показників надійності, що застосовується в аналізі роботи машин та промислових установок.

Інтерпретація

Чим вищий показник MTBF, тим вища надійність пристрою.
Застосовується переважно для систем, що підлягають ремонту (наприклад, пневматичні циліндри, клапани, системи підготовки повітря).

Формула MTBF

MTBF = T (загальний час роботи) ⁄ Lawarii

T (загальний час роботи) – сума часу роботи пристрою
Lawarii – кількість відмов за певний період

Значення в промисловій практиці

У пневматичних системах MTBF дозволяє оцінити довговічність таких компонентів, як:

пневматичні циліндри,
розподільні клапани,
трубопроводи та фітинги,
системи підготовки повітря (FRL).

Високий показник MTBF означає, що компоненти добре підібрані, правильно експлуатуються та належним чином обслуговуються.

Складові показника MTTR графік діаграма часу відновлення роботи обладнання промисловості

Що таке показник MTTR (Mean Time To Repair / Recovery)?

MTTR визначає середній час, необхідний для усунення несправності та відновлення повного працездатності обладнання.

Інтерпретація

Чим нижчий показник MTTR, тим ефективніша робота служби технічного обслуговування.

Він охоплює:

діагностику несправності,
час ремонту,
тестування та повторний запуск.

Формула MTTR

MTTR = T(сумарний час ремонтів) ⁄ Кількість несправностей

T(сумарний час ремонтів) – сума часу всіх ремонтів
Кількість несправностей – кількість випадків виходу з ладу

Значення на практиці

У промисловому середовищі MTTR залежить від:

доступності запасних частин,
компетентності служб технічного обслуговування,
конструкції обладнання (простота обслуговування),
застосованих технологій (наприклад, швидкороз'ємні з'єднання в пневматиці).

MTBF та MTTR як ключові показники KPI технічного обслуговування

Показники MTBF та MTTR є основою системи KPI технічного обслуговування. На практиці вони використовуються для:

оцінки надійності машин,
планування профілактичних оглядів,
оптимізації складу запасних частин,
аналізу витрат на простої.

Зв'язок з технічною доступністю

На основі MTBF та MTTR визначається доступність (Availability):

A = MTBF ⁄ (MTBF + MTTR)

Чим більший MTBF і менший MTTR, тим вища доступність системи.

Значення MTBF та MTTR у промисловій пневматиці

Пневматичні системи широко застосовуються в промисловій автоматиці завдяки:

простоті конструкції,
високій динаміці роботи,
стійкості до складних умов.

Однак їхня надійність сильно залежить від якості компонентів та умов експлуатації.

Фактори, що впливають на MTBF у пневматиці

якість стисненого повітря (фільтрація, осушення),
належне змащування,
правильний підбір приводів та клапанів,
усунення витоків.

Надійність та обслуговування пневмоциліндрів за показником MTBF у промисловості

Фактори, що впливають на MTTR

модульність систем,
доступність компоннтів,
використання швидкороз'ємних з'єднань та систем «plug & play»,
технічна документація та стандартизація.

Оптимізація MTBF та MTTR із використанням рішень ПНЕВМАТ

У практичному контексті покращення показників MTBF та MTTR можливе завдяки застосуванню відповідних компонентів та стратегії технічного обслуговування. Пропозиція ПНЕВМАТ ідеально відповідає цим потребам.

Оптимізація складу запчастин для технічного обслуговування та ремонту обладнання за показниками MTBF і MTTR

Як система ПНЕВМАТ впливає на MTBF?

Високоякісні пневматичні компоненти:

циліндри з підвищеною довговічністю,
клапани від відомих виробників,
трубопроводи, стійкі до механічних пошкоджень.

Системи підготовки повітря:

тискові фільтри та осушувачі, що усувають забруднення,
редуктори тиску, що стабілізують тиск.

Результат:

подовження часу між відмовами (вищий MTBF)

Як ПНЕВМАТ впливає на MTTR?

Рішення, що скорочують час ремонту:

швидкороз'ємні з'єднання,
модульні системи підготовки повітря,
легкодоступні запасні частини.

Технічна та консультативна підтримка:

швидка діагностика проблем,
доступність документації,
підтримка у виборі компонентів.

Результат:

скорочення часу простоїв (нижчий MTTR)

Панель керування та моніторингу показників KPI технічного обслуговування промислового обладнання

Стратегії покращення показників MTBF та MTTR

Збільшення MTBF

впровадження профілактичного технічного обслуговування (PM),
моніторинг робочих параметрів,
використання високоякісних компонентів,
усунення першопричин відмов (RCA).

Зменшення MTTR

стандартизація деталей,
технічні тренінги для служб технічного обслуговування,
впровадження систем CMMS,
підтримка запасів критичних компонентів.

MTBF та MTTR у контексті Індустрії 4.0

У сучасних виробничих підприємствах ці показники все частіше інтегруються з системами:

IoT,
SCADA,
MES.

Завдяки аналізу даних у реальному часі стає можливим:

прогнозування відмов (predictive maintenance),

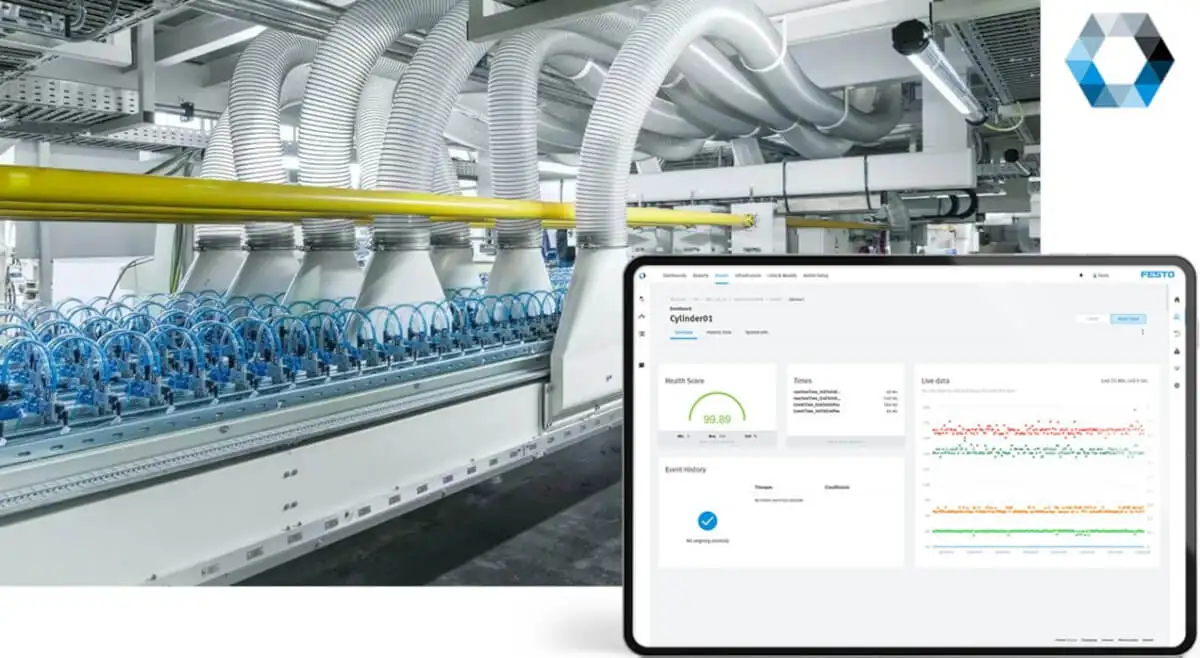

Інтеграція системи SCADA та IIoT для моніторингу пневматичного обладнання в промисловості

динамічна оптимізація MTBF,
автоматичне скорочення MTTR за допомогою швидкої діагностики.

Практичні приклади розрахунків MTBF та MTTR у пневматичних установках

Щоб краще зрозуміти значення показників MTBF та MTTR, варто проаналізувати їх застосування в реальних промислових умовах.

Приклад 1 – Пневматичний циліндр на виробничій лінії

Припустимо, що циліндр працює в системі транспортування деталей:

загальний час роботи на місяць: 720 годин
кількість відмов: 4

Розрахунок:

MTBF = 720 / 4 = 180 годин

Це означає, що в середньому кожні 180 годин відбувається відмова.

Якщо загальний час ремонту склав 8 годин:

MTTR = 8 / 4 = 2 години

Інтерпретація:

система є відносно надійною (MTBF),
але час ремонту можна ще скоротити (MTTR).

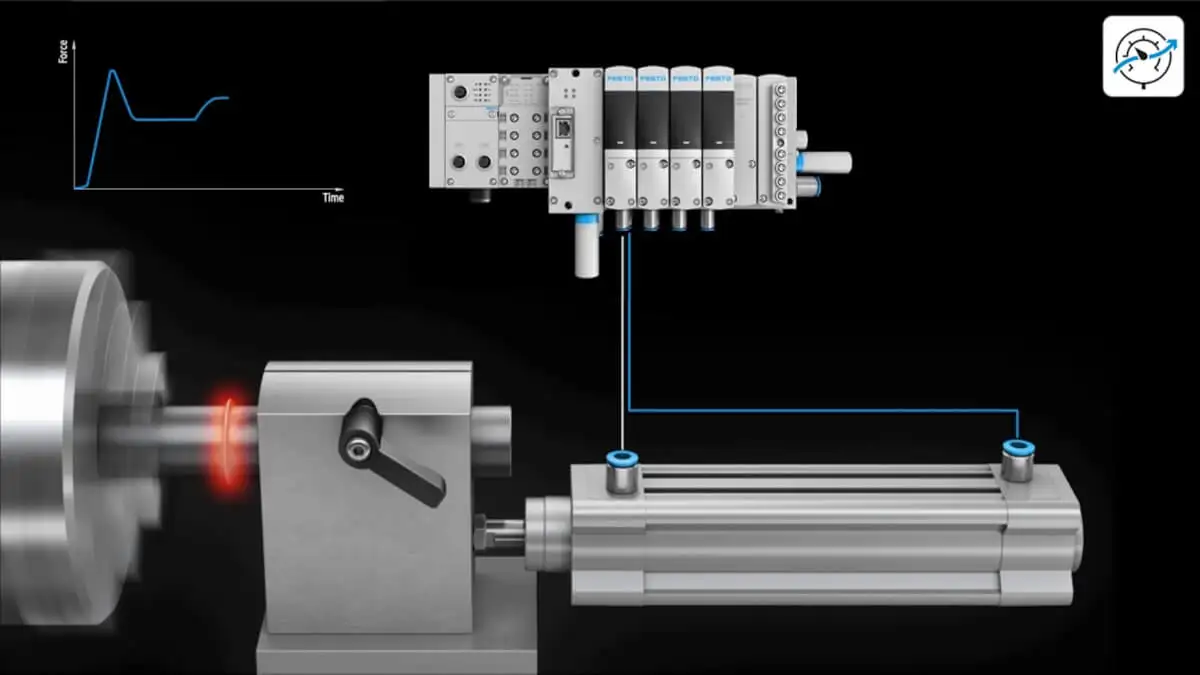

Вимірювання та розрахунок показника MTBF для оцінки надійності роботи промислового пневматичного обладнання

Приклад 2 — Система підготовки повітря (FRL)

Для системи «фільтр-редуктор-мастильник»:

час роботи: 2000 годин
кількість відмов: 2
загальний час ремонту: 10 годин

Результати:

MTBF = 1000 годин
MTTR = 5 годин

Висновок:

висока надійність (рідкісні відмови),
відносно тривалий час ремонту → потенціал оптимізації, наприклад, за рахунок модульної конструкції.

Аналіз причин низького MTBF у пневматичних системах

У промисловій практиці низький показник MTBF часто зумовлений не якістю компонентів, а системними помилками.

Найпоширеніші причини:

забруднене стиснене повітря (масло, вода, пил),
неправильний підбір діаметра трубопроводів,
перевантаження приводів,
відсутність регулярних оглядів,
негерметичність установки,
нестабільний тиск.

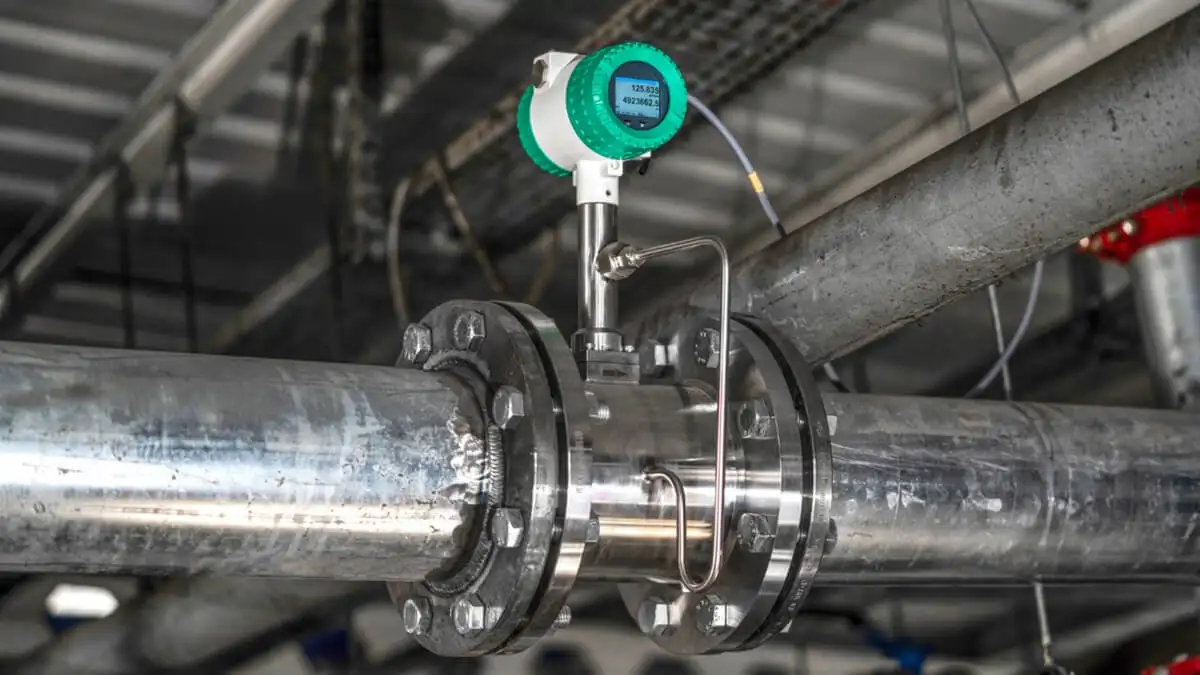

Діагностика несправностей та вимірювання показників роботи промислового трубопроводу для технічного обслуговування

Наслідки:

часті несправності клапанів,
зношування ущільнень,
зниження продуктивності системи,
зростання витрат на енергію.

Аналіз причин високого MTTR

Високий MTTR свідчить про організаційні або технічні проблеми в сфері технічного обслуговування.

Ключові фактори:

відсутність запасних частин,
складна конструкція обладнання,
відсутність технічної документації,
недостатня кваліфікація команди технічного обслуговування,
відсутність стандартизації компонентів.

Приклад з практики:

На підприємствах, де використовуються різні типи швидкороз'ємних з'єднань та клапанів від багатьох виробників, час ідентифікації та заміни компонента значно подовжується.

Інтеграція MTBF та MTTR із системами CMMS

Сучасне технічне обслуговування використовує системи класу CMMS (Computerized Maintenance Management System), які автоматизують збір даних про відмови.

Переваги:
