Повітряні ножі для продування дощок у деревообробній промисловості

Приклад з практики – як швидко та ефективно видалити стружку після різання ламінованих плит?

На промислових підприємствах, де ключове значення мають точність, чистота та безперервність роботи, навіть незначні на перший погляд проблеми можуть істотно вплинути на продуктивність. Так було у компанії нашого клієнта, що спеціалізується на виробництві підлогових панелей та дверей. Під час різання великих ламінованих плит ошурки та стружка осідали на готових форматах і потребували видалення. Процес здійснювався за допомогою пістолета для продування. Подивіться, як ми його оптимізували та автоматизували, скоротивши час його виконання, а отже, підвищивши продуктивність і зменшивши витрати.

На підприємстві використовуються автоматичні настільні пилки для розпилювання великих ламінованих плит на менші частини. Кожна плита розпилюється на 4 елементи за один цикл. Після кожного розпилювання оператор повинен був вручну видаляти стружку з поверхні плит за допомогою пневматичного пістолета, перш ніж вони потрапляли на відкладне поле.

Існуючий процес:

• На підприємстві виробляються підлогові панелі та двері.
• Для виробництва використовуються великі ламіновані плити, які необхідно розділити на кілька менших частин.
• Розрізання великих плит на чотири готові елементи здійснюється за допомогою настільної пилки.
• Під час різання утворюються стружки, які осідають на поверхні плит.
• Пил і стружка повинні бути видалені з елементів перед їх переміщенням на складське поле.
• Оператор повинен щоразу видаляти забруднення вручну за допомогою пістолета для продування.
• Процес є трудомістким і неефективним.

Вдосконалений процес:

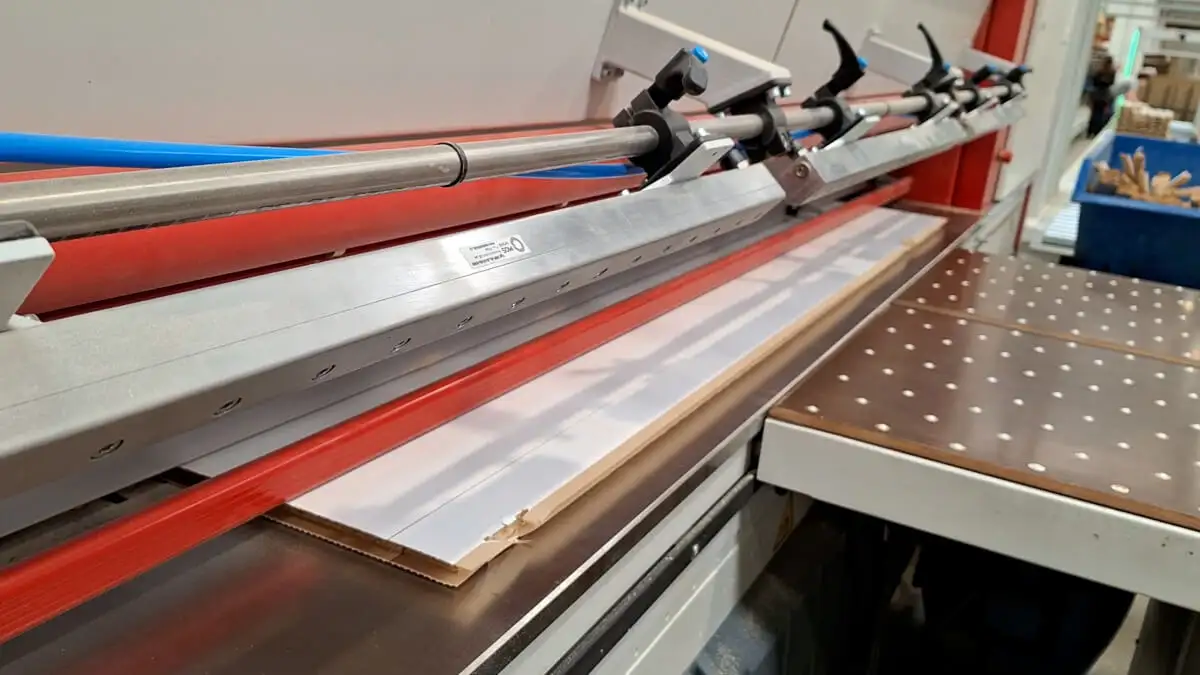

Після аналізу процесу ми запропонували автоматизацію очищення плит від стружки. Ключовим було застосування системи продування, яка працює саме тоді, коли утворюються забруднення, тобто під час і безпосередньо після різання. Було застосовано 3 прямі повітряні ножі серії VNP (VNP-AL-N-0500-0900) довжиною 900 мм кожен. Ножі встановлені послідовно відразу за лінією різання, перпендикулярно до напрямку руху плит. Належне функціонування системи забезпечує автоматичний таймер (ACU-24VDC-1). Ножі запускаються автоматично на 6 секунд – під час різання і відразу після його закінчення. Потік стисненого повітря ефективно видаляє стружку, перш ніж вона встигне осісти на готових плитах.

Після впровадження рішення оператор більше не повинен вручну очищати кожну плиту. Стружка ефективно видувається під час процесу, а готові заготовки потрапляють безпосередньо на місце складування, чисті та готові до подальшої обробки або пакування.

Коротший час виконання процесу	Контроль якості	Більша ефективність процесу	Автоматизація процесів	Економічно ефективне рішення

Коментар експерта:

У випадку заводу нашого клієнта ключовим фактором була повторюваність і повна синхронізація з циклом різання. Завдяки застосуванню таймера ножі працюють тільки тоді, коли це необхідно, що призводить до меншого споживання стисненого повітря. Це рішення особливо добре підходить для циклічних виробничих процесів (як у цьому випадку, при автоматичному різанні плит).

Де ще можна застосувати це рішення?

Система продування з використанням автоматично керованих повітряних ножів застосовується в багатьох галузях промисловості:

• виробництво упаковки - видалення обрізків і пилу з картону, металу, пластмас
• меблева промисловість - очищення деревинних матеріалів після фрезерування та різання
• друкарні та палітурні майстерні – продування залишків паперу після штампування та різання
• будівельна галузь – очищення ізоляційних, гіпсокартонних та керамічних плит
• автомобільна галузь – видалення стружки та ошурків з металу або пластмас після обробки

Шукаєте подібне рішення для свого підприємства? Зв'яжіться з нашою командою. Ми приїдемо, проаналізуємо процес і запропонуємо індивідуальне рішення, яке принесе вам реальну економію часу та коштів.
